KEPSERVE和HC900安装说明1、安装KEPSERVER时，在选择安装驱动的时候，选择“Honwell HC900 Ethernet”，如图：2、其余的全部默认即可。
3、安装完KEPSERVER后，开始配置KEPSERVER。
配置KEPSERVER按下述步骤进行：第一步：（1）打开KEPSERVER后将所有通道删除，然后新建通道，如下图（2）选择通讯网络（Honeywell HC900 Ethernet）（3）选择通讯用网卡(正在使用的和CPU通讯的网卡)其余全部点击下一步，直至新建通道完成为止。
第二步：新建设备（DEVICE）（1）新建设备（设备名称默认即可）（2）输入主控IP地址（3）直至出现下列画面，如图填写（只要不超过规定范围即可）（4）最重要的一步，选择通讯点表（点表在HC900的安装目录下寻找，以MODERBUS开头，一般在C:\Program Files\Hybrid Control Designer）经过上述配置，KEPSERVER配置完成。
在KEPSERVER中可以看到实时数据了。
二、注册KEPSERVER注册用的可执行文件在“Keygen”文件夹下。
注册过程如下：（1）点击help-License a Plug，在出现的对话框DRIVERS栏内，选中“Honeywell suit：Honeywell HC900 Ethernet”，点击：“License”按钮，出现“Honeywell Suite License”对话框，如下图所示：（2）点击“keyware server-Keygen-geygen.exe”，出现下列对话框。
在“Driver Name”下拉菜单下选择“Honeywell HC900 Ethernet Device Driver”，然后将License 框内出现的注册码拷贝至“Honeywell Suite License”内的空白对话框内，点击“OK”，（3）在弹出的“Honeywell suite unlock”对话框中，将“Computer ID”中出现的序列号拷贝至“KEPserver ENhanced”相应的项内，将“UNLOCK”内出现的序列号直接拷贝至“PASSWord”中，点击OK，注册完成。
HC900 DCS操作员手册目录一．系统概述二．操作员软件（Station）介绍三．流程图操作四．细目画面操作五．报警汇总操作六．事件操作七．趋势组操作八．操作组操作九．附录(流程图)一、系统概述本装置DCS采用的是美国HONEYWELL公司的HC900系统，HC900作为一个混合控制器，既具有DCS连续控制的优点，又具有PLC（可编程控制器）逻辑控制的优点，主要用于中小型的连续控制和逻辑控制领域，其上位机组态软件采用的是HONEYWELL 的PLANTSCAPE R400系统。
HC900 DCS的结构如下图一：（图一：HC900 DCS结构）MTBE装置采用了3个HC900控制，其中1＃和2＃控制器是一对冗余的控制器，采用外部继电器进行切换，主要用于带控制的仪表回路；3＃控制器是不带冗余的控制器，用于不带控制的仪表回路的调节和显示。
由于冗余控制器的切换采用的是外部继电器的切换，因此，每一个带控制的仪表回路都采用了两个仪表位号（A和B），这样就要求工艺操作员不能直接在细目画面或操作组画面修改参数，必须在流程图画面下修改参数。
而且由于软件本身的缺陷，权限设置有问题，这就要求操作员不能随意的修改细目画面的其它参数。
配备了两台操作站，同时兼做工程师站，采用奔4 CPU，21寸的纯平显示器，操作系统为WINDOWS 2000英文专业版。
同时配置了一台激光打印机，用于流程图和历史趋势的打印。
HC900控制器与操作站之间采用以太网方式进行连接，即通过三个HUB和五类双绞线组成一个星型网络结构，采用的是MODBUS/TCP协议进行数据通讯。
其组态软件包括控制器组态软件Hybrid Control Designer；数据库组态软件Quick Builder；流程图组态软件Display Builder；操作站软件Station。
工艺操作人员主要在Station软件中对现场仪表设备进行监控。
二、操作员软件（Station）介绍1、Station软件界面整体结构见图二：（图二：Station软件界面整体结构）2、菜单介绍：View Menu：Control Menu：Action Menu：3、工具条介绍：4、状态条介绍5、命令区介绍直接在命令区（Command Zone）输入命令后回车。

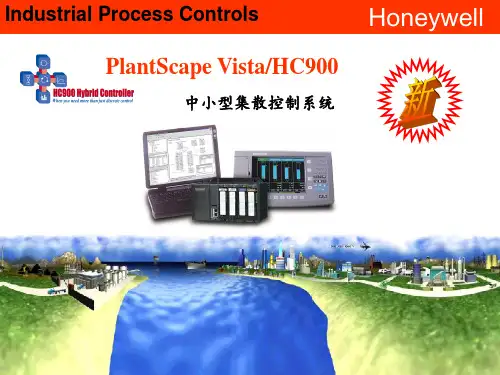

hc900综合控制器技术概述说明书HC900综合控制器是一种先进的工业自动化控制设备，它具有广泛的应用范围和可靠的性能。
本文将对HC900综合控制器的技术进行概述，介绍其主要特点和应用领域。
HC900综合控制器是霍尼韦尔公司推出的一款集控制、测量、调节和通信于一体的设备。
它采用了先进的控制算法和可编程逻辑控制器（PLC）技术，能够实现对工业过程的精确控制和监测。
同时，HC900综合控制器还具有高度可靠性和灵活性，能够适应各种复杂的工业环境和应用需求。
HC900综合控制器具有多种输入和输出接口，可以连接各种传感器和执行器，实现对不同参数的测量和调节。
它支持多种通信协议和网络接口，能够与其他设备进行数据交换和远程监控。
此外，HC900综合控制器还具有丰富的功能模块和编程接口，用户可以根据实际需求进行定制和扩展。
HC900综合控制器适用于各种工业自动化领域，如化工、石油、电力、制药等。
它可以应用于过程控制、温度控制、压力控制、液位控制等各种控制任务。
同时，HC900综合控制器还支持多种控制策略和算法，如PID控制、模糊控制、神经网络控制等，能够满足不同应用场景的需求。
HC900综合控制器具有可靠性高、操作简便、维护方便等优点。
它采用了先进的硬件和软件设计，具有强大的抗干扰和故障诊断能力，能够确保工业过程的稳定运行。
同时，HC900综合控制器还提供了友好的人机界面和操作界面，用户可以通过触摸屏或计算机进行参数设置和监控。
HC900综合控制器是一种功能强大、性能稳定的工业自动化控制设备。
它在各个行业的应用中取得了良好的效果，得到了广大用户的认可和赞赏。
随着工业自动化的不断发展，HC900综合控制器将继续发挥其独特的优势，为工业生产提供更加可靠和高效的控制解决方案。
