Section布设物化探正规网操作方法

中华人民共和国地质矿产行业标准DZ/T ０１５３—９５物化探工程测量规范①1主题内容与适用范围1.1主题内容本标准规定了物化探工程测量基本要求、技术设计、控制测量、规则与非规则测网点布设、观测资料整理、质量检查与验收及技术总结报告之编写。

１．２适用范围本标准适用于我国地勘行业内开展大、中、小比例尺地面物化探工程测量工作。

2名词术语2.1物化探工程测量应用大地、航测与工程测量等方法，解决物探化探测量领域内的三维定位问题，统称为物化探工程测量，又称物化探测地。

2.2规则测网按照物化探工作比例尺所规定的测点点距、线距构成的矩形或方形测网称之为规则测网。

2.3非规则测网2.4航空象片定位测量应用航空摄影象片上地物或地表特征点的影象，于实地辨认其位置，航测内业解求三维坐标的方法，称之为航空象片定位测量。

①中华人民共和国地质矿产部1995－０９－１４批准１９９６－０３－０１实施2.5物化探GPS定位测量GPS是Global Positioning System的缩写，即全球定位系统。

用其三维定位技术来确定物化探控制加密点或测点平面位置与高程的方法，称之为物化探GPS定位测量。

2.6精测剖面为了研究物化探异常进行定量推断解释或确定勘探工程位置时所布设的剖面，称之为精测剖面。

典型剖面为了了解异常特征，以定性解释为主或作概略定量推断解释时所布设的剖面，称之为典型剖面。

3基本要求3. 1坐标与高程系统3.1.1坐标系统暂时采用1954年北京坐标系；高程基准采用1985年国家高程基准。

3.1.2平面控制采用高斯正形投影，当物化探工作比例尺大于或等于1∶10 000时采用3°带，小于１∶１００００时采用6°带计算平面坐。

3.1.3在国家控制点稀少地区大比例尺物化探工作中的小面积测区，当无条件进行连测时，允许采用其它平面和高程系统或假定坐标系统。

假定坐标系统可以在已出版的地形图上量取概略坐标和高程值，作为工区起算点，并埋设固定标志，以便必要时与国家控制连测。

CtrlA 选择相同图元功能B 选择区Ctrl C 复制图元功能C 选择点Ctrl V 粘贴图元功能N 选择弧段Ctrl X 剪切图元功能V 选择线Ctrl Z 后悔操作X 选择子图ShiftZ 选多类型图元功能Z 选择文本Shift C 超级拷贝功能E 扩展工具箱Shift V 超级粘贴功能T 系统工具箱F2 正交功能Del 删除选择图元Tab 全屏功能空格键捕捉功能→ 向右移动选择图元↑ 向上移动选择图元← 向左移动选择图元↓向下移动选择图元Y 捕捉点图元U 捕捉节点及端点I（i）捕捉交叉点O 捕捉垂点P 捕捉最近点捕捉中点鼠标滚鼠标中键按住可以移动图形放大缩小功能轮双击鼠标双击鼠复原窗口功能取消所有操作，回到初始状态中键标右键（以上快捷键不区分大小写）其它快捷键与mapgis 相同。

在编辑视图中，如果状态为准备状态，按住Ctrl 右击，将弹出常用图元编辑快捷菜单；按住Shift 右击，将弹出扩展功能快捷菜单。

安装与卸载一、系统要求基础软件：MapGis 软件。

推荐MapGis 6.7 版本Build051118。

系统支持：Section 软件支持Microsoft Windows 的2000，XP，Vista和7 系列的操作系统。

32 位，64 位未测试。

语言：支持中文，简体。

二、下载进入地信网论坛和华夏土地网论坛下载最新版本的Section 程序。

三、安装软件步骤1）对于Section 单个程序：把section.exe 和section.chm 等放入MapGis67program 目录内即可。

2）对于独立安装包：（相对于单个程序文件，还包含了先前的各种自定义配置文件）第一步：双击运行安装程序Section2010.exe，打开安装向导页面开始安装Section 软件；第二步：仔细阅读“许可协议”，点击“同意”，继续下一步安装，否则点击“取消”，退出软件安装；第三步：仔细阅读“信息”，阅读软件重要信息，点击“下一步”，继续下一步安装，否则点击“取消”，退出软件安装；第四步：选择安装路径：默认情况下，软件安装在系统的C:MapGis67program 目录下，单击“浏览”可更改路径；注意非默认位置时，目录只要指向program 的上级目录，即mapgis67。

Section 探槽剖面图1.新建工程2.打开section 点击文件—新建工程，选择自定义生成可编辑项命名点文件、线文件名—确定。

3.文件编辑窗口–选中点线文件为可编辑4.点击—矢量化—装入光栅文件，选择你要画的探槽底图5.在右方工作区右键打开工具箱，开始编辑剖面图工具箱选择线按地图描绘F5—放大F6—切换光标的位置F7—缩小F8—加点F9—后退点描绘边界线后检查线：点击其它—自动剪断线—清除微短弧线—清除微短线点击其它—拓扑错误检查—线拓扑错误检查对未封闭的线选择靠近线或者线节点平差封闭线段。

6.点击—其他—线转弧段保存区文件。

7.左工作区右键点击添加项目添加刚才的区文件选中编辑区文件点击其他—拓扑重建更改区参数：区透明显示8.填充花纹：点击1辅助工具—角度花纹填充—选区角度填充选择该区的岩性花纹和角度没有所需要的言行花纹的，取消这一步，点击点编辑—输入点图件进行填充花纹。

如下，选择子图—子图号（选择相对应的岩性，地层花纹）9.标尺输入：选择2辅助工具—自动生成标尺填写标尺长度及标注刻度长度。

生成如下10.图例制作：点击1辅助工具—图例对齐制作—拾取图例鼠标框取像要制作图例的区域填写图例名称点击1辅助工具—图例对齐制作—制作图例如图，完成图例信息，及其排版生成如下：11.12.图签插入：点击1辅助工具—图签功能—插入图签完善图签内容确定插入图签13.14.取样分析表写入打开excel 按图表格式写入内容：选中要插入section 中的图标内容：点击1辅助工具—excel功能—excel->mapgis 点击要插入的位置生成如下。

（此时excel要打开，插入的内容要选中）15.标题输入：图框中输入标题内容14.排版：“其它“功能中有整体移动整体删除整体复制等功能。

以上只是大致功能实现，美观需自己调整！！！！！！。

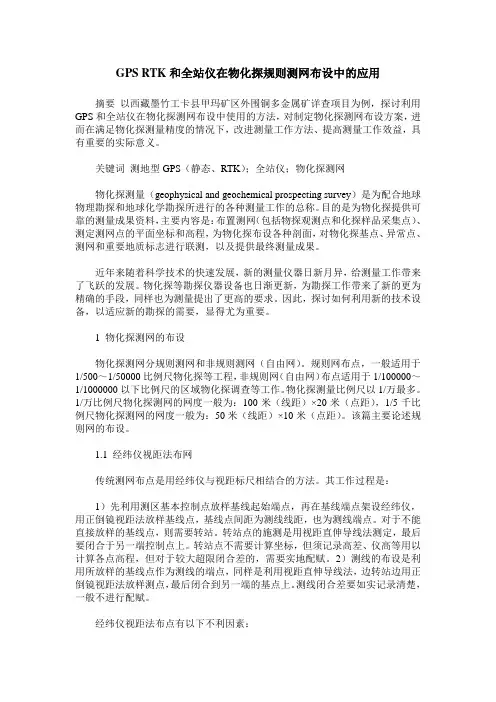

GPS RTK和全站仪在物化探规则测网布设中的应用摘要以西藏墨竹工卡县甲玛矿区外围铜多金属矿详查项目为例，探讨利用GPS和全站仪在物化探测网布设中使用的方法，对制定物化探测网布设方案，进而在满足物化探测量精度的情况下，改进测量工作方法、提高测量工作效益，具有重要的实际意义。

关键词测地型GPS（静态、RTK）；全站仪；物化探测网物化探测量（geophysical and geochemical prospecting survey）是为配合地球物理勘探和地球化学勘探所进行的各种测量工作的总称。

目的是为物化探提供可靠的测量成果资料，主要内容是：布置测网（包括物探观测点和化探样品采集点）、测定测网点的平面坐标和高程，为物化探布设各种剖面，对物化探基点、异常点、测网和重要地质标志进行联测，以及提供最终测量成果。

近年来随着科学技术的快速发展，新的测量仪器日新月异，给测量工作带来了飞跃的发展。

物化探等勘探仪器设备也日渐更新，为勘探工作带来了新的更为精确的手段，同样也为测量提出了更高的要求。

因此，探讨如何利用新的技术设备，以适应新的勘探的需要，显得尤为重要。

1 物化探测网的布设物化探测网分规则测网和非规则测网（自由网）。

规则网布点，一般适用于1/500～1/50000比例尺物化探等工程，非规则网（自由网）布点适用于1/100000～1/1000000以下比例尺的区域物化探调查等工作。

物化探测量比例尺以1/万最多。

1/万比例尺物化探测网的网度一般为：100米（线距）×20米（点距），1/5千比例尺物化探测网的网度一般为：50米（线距）×10米（点距）。

该篇主要论述规则网的布设。

1.1 经纬仪视距法布网传统测网布点是用经纬仪与视距标尺相结合的方法。

其工作过程是：1）先利用测区基本控制点放样基线起始端点，再在基线端点架设经纬仪，用正倒镜视距法放样基线点，基线点间距为测线线距，也为测线端点。

对于不能直接放样的基线点，则需要转站。
