压铸知识.ppt

压铸基础知识我们的锌铝合金属于其中的哪一种？2压力铸造简称压铸，是一种将熔融合金液倒入压室内，以高速充填钢制模具的型腔，并使合金液在压力下凝固而形成铸件的铸造方法。

压铸区别于其它铸造方法的主要特点是高压和高速。

压铸机、压铸合金与压铸模具是压铸生产的三大要素，缺一不可。

办公用品| 卫浴五金| 电子/| 机械| 五金|3１．由于压入铸模内的合金液一般是在非真空的条件下急速冷却凝固的，如２．普通方法生产的压铸件不能进行高温热处理和焊接。

３．目前压铸某些内凹件、高熔点合金铸件还比较困难。

４．压铸设备价格高，模具制造需要一定周期，所以不宜单件或小批量生4的问题来源于模具，所以模具是我们生产最重要的工具。

5固定在壓鑄機定模安裝板上,有直澆道與固定在壓鑄機動模安裝板上,並隨動模安液體金屬在高壓下充滿型腔;借助於設在動模上的推出機構將鑄件推6使料液平稳且有序地填充到开腔中并在填充过程和凝固过程中把压力传迅到各个部位，以获得所需的组织紧密，外观清晰的产品母模仁公模仁7使料液平稳且有序地填充到开腔中并在填充过程和凝固过程中把压力传迅到各个部位，以获得所需的组织紧密，外观清晰的产品冷却料浇口主浇道8导套导柱9实现零件的正常脱模10实现与开模方向不一致的侧孔，11为满足成型工艺对模具温度要求，以保证各种零件的冷却定型循环水路循环水路12保证零件熔体在充填过程中模腔中的气体完全排出，以让零件熔体顺利充满型腔排气槽13模座垫块144 曲面分型1516指生產過程中因模具設計產生排气及生產過程中殘留於機台及地面指生產過程中從機台溶爐表面經過打渣劑而產生的浮渣料；指生產過程中出現的排渣及浮渣料經熔解產生的物料。

水口料17新格18康帅192021喷离型剂注汤中子退压进压退取件开模冷却成型射出合模中子进222324挥发；）性能稳定在空气中稀释剂不应挥发过决而变稠；2526时针月份标27台阶成型标准成型28高出293031磨砂机平面磨砂机32砂带按型号分有：60#、80#、120#、180#、240#、400#、1200#等；型号越大，表示表面砂粒越细，打磨的表面越光滑；通常在砂带内表面标示有砂带型号及砂带转动方向。

压铸工艺知识一、压铸介绍：压力铸造是近代金属加工工艺中发展较快的一种少无切削的特种铸造方法。

它是将熔融金属在高压高速下充填铸型，并在高压下结晶凝固形成铸件的过程。

二、压铸工艺优点：压铸工艺具有生产效率高，工序简单，铸件公差等级较高，表面粗糙度好，机械强度大，可以省去大量的机械加工工序和设备，节约原材料等优点。

三、压铸工艺介绍：压铸工艺是将压铸机、压铸模和合金三大要素有机地组合而加以综合运用的过程。

而压铸时金属按填充型腔的过程，是将压力、速度、温度以及时间等工艺因素得到统一的过程。

四、压铸成型介绍：压力的存在是压铸工艺区别其他铸造方法的主要特点。

1.1压射力压射力是压铸机压射机构中推动压射活塞运动的力。

1.2比压压室内熔融金属在单位面积上所受的压力称为比压。

压射过程中，压射速度受压力的直接影响，又与压力共同对铸件内部质量、表面质量和轮廓清晰程度起着重要的作用。

生产中，速度的表示通常为冲头速度（压射速度）和内浇口速度两种。

2.1压射速度压室内的压射冲头推动金属移动时的速度称为压射速度（又称为冲头速度）。

2.2内浇口速度熔融金属在冲头移动作用下，经过横浇道到达内浇口，然后填充型腔，当机器的压射系统性能优良时，熔融金属通过内浇口的速度可以认为不变（或变化很小），这个不变的速度，即熔融金属通过内浇口导入型腔的线速度，便称为内浇口速度。

3.1慢压射行程：慢速封口阶段与金属液堆积阶段的压射冲头的位移量。

3.2快压射行程：填充阶段的压射冲头的位移量。

3.3增压压实行程：增压压实阶段的压射冲头位移量。

压铸中所指的温度是指浇注温度和模具温度。

温度控制是获得优良铸件的重要因素。

4.1浇注温度熔融金属的浇注温度是指它自压室进入型腔时的平均温度。

4.2模具温度模具温度对提高生产效率和获得优质铸件有着重要的作用。

压铸工艺上的“时间”是填充时间，增压建压时间，持压时间及留模时间。

5.1填充时间熔融金属在压力作用下开始进入型腔直到充满的过程所需的时间称为填充时间。

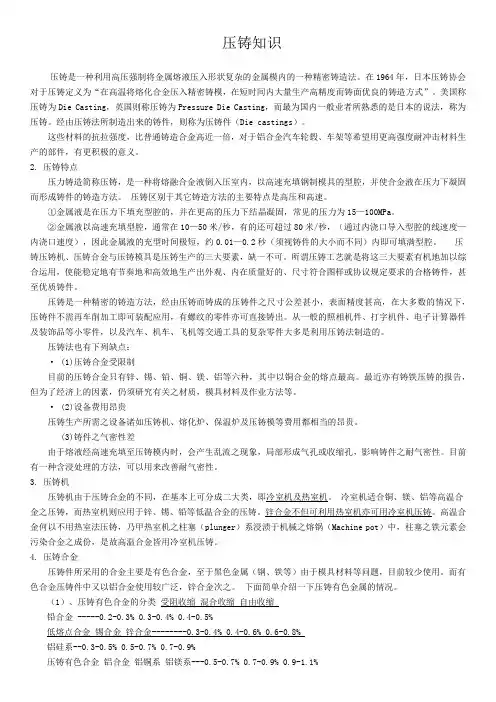

压铸知识压铸是一种利用高压强制将金属熔液压入形状复杂的金属模内的一种精密铸造法。

在1964年，日本压铸协会对于压铸定义为“在高温将熔化合金压入精密铸模，在短时间内大量生产高精度而铸面优良的铸造方式”。

美国称压铸为Die Casting，英国则称压铸为Pressure Die Casting，而最为国内一般业者所熟悉的是日本的说法，称为压铸。

经由压铸法所制造出来的铸件，则称为压铸件（Die castings）。

这些材料的抗拉强度，比普通铸造合金高近一倍，对于铝合金汽车轮毂、车架等希望用更高强度耐冲击材料生产的部件，有更积极的意义。

2. 压铸特点压力铸造简称压铸，是一种将熔融合金液倒入压室内，以高速充填钢制模具的型腔，并使合金液在压力下凝固而形成铸件的铸造方法。

压铸区别于其它铸造方法的主要特点是高压和高速。

①金属液是在压力下填充型腔的，并在更高的压力下结晶凝固，常见的压力为15—100MPa。

②金属液以高速充填型腔，通常在10—50米/秒，有的还可超过80米/秒，（通过内浇口导入型腔的线速度—内浇口速度），因此金属液的充型时间极短，约0.01—0.2秒（须视铸件的大小而不同）内即可填满型腔。

压铸压铸机、压铸合金与压铸模具是压铸生产的三大要素，缺一不可。

所谓压铸工艺就是将这三大要素有机地加以综合运用，使能稳定地有节奏地和高效地生产出外观、内在质量好的、尺寸符合图样或协议规定要求的合格铸件，甚至优质铸件。

压铸是一种精密的铸造方法，经由压铸而铸成的压铸件之尺寸公差甚小，表面精度甚高，在大多数的情况下，压铸件不需再车削加工即可装配应用，有螺纹的零件亦可直接铸出。

从一般的照相机件、打字机件、电子计算器件及装饰品等小零件，以及汽车、机车、飞机等交通工具的复杂零件大多是利用压铸法制造的。

压铸法也有下列缺点：· (1)压铸合金受限制目前的压铸合金只有锌、锡、铅、铜、镁、铝等六种，其中以铜合金的熔点最高。

最近亦有铸铁压铸的报告，但为了经济上的因素，仍须研究有关之材质，模具材料及作业方法等。

压铸生产工艺知识一.压铸生产的概念** 压铸(DIE CASTING)就是将熔融合金在高压﹑高速条件下充满金属模并使其在高压下凝固冷却成型的精密铸造生产.压铸制造出来的工件称为压铸件(DIE CASTINGS),压铸件主要特点尺寸公差很小(精密公差±0.08,一般公差±0.25),精密度高,表面不需经车削加工而只是经过整缘处理(如去批锋.抛光等)即可用于后工序如静电喷涂或装配生产.二.配电及数显—电源供应﹑显示溶料温度﹑压铸程序及时间控制等;操纵台------控制压铸操作的系列动作;射料机构----将合金液推入模具型腔,进行充填成型;熔料室------将铸绽熔化为合金液并维持恒温.***压铸机工序流程步骤:正常所采用的半自动生产操作,每个生产周期是靠开和关安全门来触发下一个局期,其流程可如图表达:关门--→(顶针退回)锁模--→扣咀前--→一速身料--→二速射料喷(刷)说模剂←--顶针顶出/钻取啤件←--开模←--离咀三. 压铸用的锌(Zinc)合金材料本公司所用皆为锌3#合金(EZDA 3PRESSURE KIECASTING ALLOY),其化学成份含量及作用如下表(见下页):a)b)c)d)a)高铸件质量,减少废品产生.3.合金溶液温度控制:锌合金在熔化时,温度在435-440℃时段为理想,温度不可超过450℃免引起其他成份下降;但如温度降低则溶化浮渣不易浮出,影响流动及使材 料强度下降.4.合金料加入熔炉注意事项:a)冷进料明,铸绽显放在盘上或其他地方充分预热才可投入; 回锤b)不可投入潮湿的铸绽或水口料,以免发生危险;c)不可投入沾有油污,杂物的铸绽或水口料,以免影响溶液质量.5.合金料的存放:应把锌绽置放在于有遮盖的地方,避免受潮,风吹雨林而便锌绽表面出现「白绣」及在投入熔炉时发生危险.四.压铸生产工艺流程内.实际上,射料的运动分三个阶级:减速--→高速--→增压,也就冲头是以越来越快的速度将熔液推型再施以持续加压.持续加压能改善溶液的结晶效果及对压铸件的冷纹和缺料方面有直接影响.当熔液冲过唧胡时的冲挚力非常大,进入模腔后为张开模力,这时机器的钻模机构必须提供大的钻模力保证模的充分垒合,否会产生批锋(飞边)等缺陷.另外要提到的一点就是射咀和唧咀的大小关系一定要相配,避免压力不或损耗压力.b) 冷却固化后,压铸机开模,在顶出机构作用下脱出铸件.刚出模的铸件温度是很高的,一般需经过浸水(个别细小件可免),水加快其冷却并能有效防上成型后的变形.C) 影响成型工艺的有关因素:包括压力﹑温度﹑速度﹑时间参数及脱模剂的影响.i) 压力:压力分为压射力和压比压,压射力是压铸机的料力(单位:顿),而压射比压是合金熔液实际得到的作用压强(单位:kg/㎝2),生产时压射比压的调节视乎铸件结构及模具情况依经验一般定在50-70kg/㎝2左右.ii) 温度:温度包括合金熔液温度和模具的工作温度(单位:℃).熔液温度一般控制在420-440℃,根据铸件情况具体做调整,如对结构复杂,薄壁的件宜选用较高的熔液温度以免造成冷痕﹑花纹﹑走料不到;而对于结构简单的厚壁件应选用较低的温度避免粘模﹑晶料粗大(可致机被强下降)且因凝固改缩大造开裂等题. 经验证明:在使用较高的压射比压情况下,适当降低的温度可以减少因体积改缩导致的组机蔬松等..充填(入水口)(重间.其冷却时间实际上冷却从射料一刻巳开始一段时间(一般取5~12s范围).冷却时间过短,铸件出模时间强度尚低可能会引起变形.粘模或开裂,或因为内部气孔膨胀而使表面起泡;冷却时间过长则首先影响生产效率并且因为铸件温度过低,收缩大而使脱模阻力增大,使显,出困难等.v> 脱模剂:现用锌合金脱模剂为油脂性水乳化液,原装脱模剂与水兑(比例约1:200)所得.上脱模剂方式是用喷枪或毛刷上,而喷枪喷较能保证均匀适当的用量.脱模剂有以下作用:?预防沽模,并能降低铸件表面粗适度;?避免金属液直接冲击模＊＊＊＊表面,改善模具工作条件;?降低模具寻热率,保持金属液面的流动性能,改善合金充模性能,预防铸件过度剧冷?对活动件部位润滑作用;?减少铸件与压铸机高温条件下的磨损,延长模具寿命;2.铸件的整理工作:a) 去水口垃圾位:现时生产中常用的方法为手直接写新及用木棒敲打令其脱离铸件,这种方法的优缺点如下:优点:快捷﹑方便缺点:i.>对进水口厚的件或形状复杂的件不适用ii.>去除不整齐,有机会拉伤料位及易使工作变形.,未碰穿***(合金灰),,防止起泡,五.压铸模是压锛成型的母体,是压铸生产及关连的要素,压铸模设计,制造的优劣直接影响着铸件的质量.1.压铸模基本结构:压铸模由静模和动模两部分和组成,两部分合在一起组成型腔.静模上设有型腔的进料道,进料道田入料口﹑从浇口﹑横浇口及水口组成.型腔的末端是排溢槽(垃圾位).动模上设有压铸件的顶出机构以及合模时的复位机构.2.压铸模对铸件的质量影响:a)进水口设计的好坏影响到铸件表面成型沙孔﹑花纹﹑起泡等;b)分模面选取直接影响到生产加工的＊＊.c)冷却通水系统的布置影响到模温的控制而影响到铸件的质量;d)压铸模型遣材料的硬度﹑刷度影响到铸件表面光洁度及批锋情况;e)排溢槽﹑排气位设计的位置大小也直接影响铸件的外观质量.六.压铸件的质量要求及常见缺陷的解决方法1.压铸件的质素要求:一般检查重点为外观(如造型效果﹑表面光洁度)及记位尺寸,有时根据客户要求而增加理化及机械性能(强度)或其他特殊要求.,合金机操作说明合金压铸机是在高温度压下工作的.所以需要工模有足够温度.压铸时有足够的压力,对于压铸成形温度压力(射料)尢为重要.以下几点请各位留意:1.2.:有冷纹3.4...按键那提。

压铸工艺理论概述学习知识一．压铸是压力铸造的简称，其实质量将熔融或半熔融金属注入压铸机的压室，随后在高压作用下，以极高的速度充填压铸型腔，并在压力作用下使其迅速冷却凝固成型的精密铸方法之一。

二．压铸工艺特点：A) 优点：（1）可以制造形状复杂，轮廓清晰，薄壁深腔的金属零件。

（2）压铸件尺寸精度较高。

（3）材料利用率高。

（4）可将其它材料嵌件直接嵌铸在压铸件上。

（5）铸件组织致密，具有较高的强度和硬度。

（6）可以实现自动化生产。

B) 缺点：（1）由于高速充填，快速冷却，型腔中气体来不及排出，致使压铸件常有气孔及氧化夹杂物存在从而降低了压铸件质量。

（2）压铸机及压铸模费用昂贵，不适合小批量生产。

（3）压铸件尺寸受到限制。

（4）压铸合金种类受限制。

三．压铸过程简述：1 ↓ 涂 料↓ 模 喷（刷）压 开→ 具 → 合 模 →铸 →模 → 预 成取 热 浇 注 型件↓ 5 保 温 4 2四．典型的压铸填充理论：（一）.金属的填充理论:压铸过程中金属液的填充形态与铸件致密度、气孔率、力学性能、表面粗糙度等质量因素密切相关，在极短的填充瞬间它受到压铸件结构、填充速度、比压、温度、内浇口与压铸件断面厚度之比、合金液的粘度及表面张力、浇注系统的形状等制约。

长期以来人们对它进行了广泛的研究，提出了一些论点，但这些论点都是在特定的试验条件下得到的，有一定局限性，要求人们在应用中具体情况具体分析，使填充理论进一步完善和深化。

金属填充理论归纳起来有如下三种：1．喷射填充理论:当液流在速度、压力不变时，保持内浇口截面的形状喷射至对面型壁，称为喷射阶段；由于对面型壁的阻碍，部分金属呈涡流状态返回，部分金属向所有其他方向喷溅并沿型腔壁由四面向内浇口方向折回，称为涡流阶段。

涡流中容易卷入空气及涂料燃烧产生的气体，使压铸件凝回后形成0.1∽1米的孔洞,降低了压铸件的致密度。

当内浇口截面积S与型腔截面积A之比S/A>（1/3∽1/4）和内浇口速度为0.5∽15米/S,且撞击型腔壁或液流遇到阻碍时容易产生喷射填充。
