甲基丙烯酸甲酯的本体聚合和有机玻璃的制备1

有机玻璃板（PMMA）的制作一、实验目的1.了解本体聚合的特点与规律, 掌握本体聚合反应的操作方法。

2.制备出无气泡、平整透明的有机玻璃薄板。

二、实验原理甲基丙烯酸甲酯在ABIN引发剂存在下进行如下聚合反应:本体聚合: 单体本身在不加溶剂及其他分散介质的情况下由微量引发剂或光、热、辐射能等引发进行的聚合反应。

本体聚合的优点:(1) 与其它聚合方法如溶液聚合、乳液聚合等相比, 由于聚合体系中的其他添加物少（除引发剂外, 有时会加入少量必要的链转移剂、颜料、增塑剂、防老剂等）, 因而所得聚合产物纯度高、分子量较高, 特别适合于制备对透明性和电性能要求高的产品, 而且对环境污染较低。

(2) 反应设备是最简单。

本体聚合的缺点:聚合反应却是最难控制的, 这是由于本体聚合不加分散介质, 聚合反应到一定阶段后, 体系粘度大, 易产生自动加速现象, 聚合反应热也难以导出, 因而反应温度难控制, 易局部过热, 导致反应不均匀, 使产物分子量分布变宽, 这在一定程度上限制了本体聚合在工业上的应用。

解决方法: 常采用分阶段聚合法, 即工业上常称的预聚合和后聚合。

三、实验仪器及药品甲基丙烯酸甲酯（MMA）30mL 偶氮二丁异腈（ABIN）0.267g锥形瓶（200mL）1个水浴加温装置1套铁架台1个电动搅动装置1套四、实验步骤1. 有机玻璃板模具的制作取三块50mm*50mm硅玻璃片洗净并干燥（其中两块可以选择涂一层硅油, 即邻笨二甲酸丁二脂, 也叫DPB）。

把三块玻璃片重叠、并将中间一块纵向抽出约30mm, 其余三断面用切割好的玻璃片用玻璃胶封牢, 然后将中间玻璃板抽出, 作灌浆用。

2. 预聚合在干净的（200mL）锥形瓶中加入30mLMMA及0.267g的AIBN, 混合均匀, 然后套上带有搅动棒的橡胶塞, 用试管夹夹住锥形瓶的瓶颈, 在70-75℃的水浴中加热, 同时开启电动搅动装置（注意搅动的速率不能过快, 特别是刚开始时）, 进行预聚合约30min, 注意观察体系粘度变化, 当体系黏度变大, 但仍能顺利流动时（即预聚物的转化率约7%-10%,似甘油粘稠状时）, 取出锥形瓶, 并将聚合液冷却至40-45℃, 注入模具中（浇铸时注意防止锥形瓶外的水珠滴入）, 垂直放置5-10min赶出气泡。

化学化工学院材料化学专业实验报告实验名称：甲基丙烯酸甲酯的本体聚合（有机玻璃板的制备）年级：日期：2011/10/19姓名：学号：同组人：一、预习部分1.甲基丙烯酸甲酯的性质：甲基丙烯酸甲酯，无色液体，易挥发，易燃。

熔点为-48℃，沸点100-101℃，24℃（4.3kPa），相对密度0.9440（20/4℃），折射率1.4142，闪点（开杯）10℃，蒸气压（25.5℃）5.33kPa。

溶于乙醇、乙醚、丙酮等多种有机溶剂，微溶于乙二醇和水。

在光、热、电离辐射和催化剂存在下易聚合。

2.有机玻璃的性质及应用：有机玻璃的化学名称叫聚甲基丙烯酸甲酯，是由甲基丙烯酸酯聚合成的高分子化合物。

有机玻璃有机玻璃应用广泛，不仅在商业、轻工、建筑、化工等方面。

而且有机玻璃制作，在广告装潢、沙盘模型上应用十分广泛，如：标牌，广告牌，灯箱的面板和中英字母面板。

选材要取决于造型设计，什么样的造型，用什么样的有机玻璃、色彩、品种都要反复测试，使之达到最佳效果。

有了好的造型设计，还要靠精心的加工制作，才能成为一件优美的工艺品。

3.有机玻璃的分类：可分四种。

有色透明有机玻璃：俗称彩板。

透光柔和，用它制成的灯箱、工艺品，使人感到舒适大方。

有色的有机吊灯玻璃分：透明有色、半透明有色，不透明有色三种。

磁有机玻璃光泽不如珠光有机玻璃鲜艳，质脆、易断、适于制作表盘、盒、医疗器械和人物、动物的造型材料。

透明有机玻璃：透明度高，宜制灯具。

用它制成的吊灯、玲珑剔透、晶莹澄澈。

半透明有机玻璃类似磨砂玻璃，反光柔和，用它制成的工艺品，使人感到舒适大方。

无色透明有机吊灯，玲珑剔透，晶莹澄澈。

珠光有机玻璃：是在一般有机玻璃加入珠光粉或荧光粉著成。

这类有机玻璃色泽鲜艳，表面光洁度高，外形式经模具热压后，即使磨平抛光，仍保持模压花纹，形成独物的艺术效果。

用它可制作人物、动物造型，商标、装饰品及宣传展览材料。

压花有机玻璃：分透明、半透明无色，质脆，易断，适于制作。

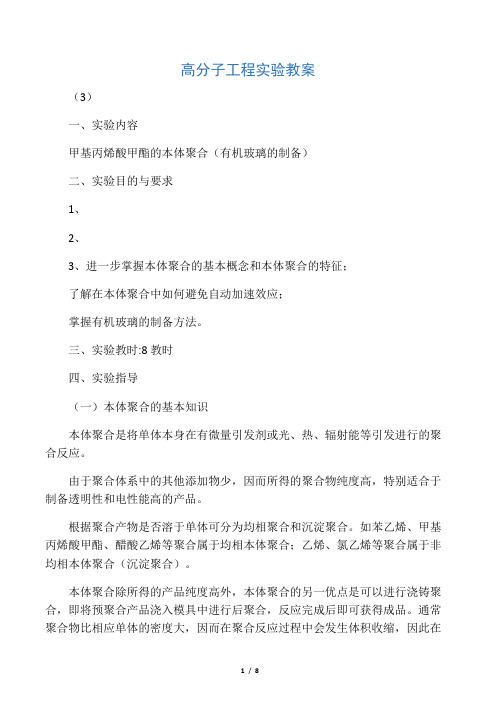

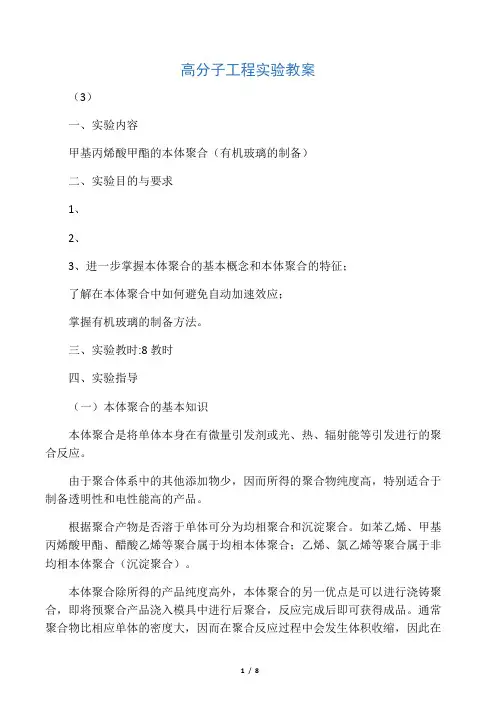

1第一章材料的合成实验1甲基丙烯酸甲酯的本体聚合一、目的要求了解本体聚合的原理，熟悉有机玻璃的制备方法。

二、基本原理本体聚合是在没有介质存在下单体本身聚合，因此聚合时只用单体和少量引发剂加热使单体聚合生成聚合物。

nCH 2CCOOCH 3CH 3C COOCH 3n CH 3CH 3在本体聚合过程中，由于单体聚合时放出大量热，而且随着聚合反应的进行，生成的聚合物溶在单体中，使体系变粘稠，这样导热效率更差，热量难以导出。

所以本体聚合控制温度是很重要的。

为了控制本体聚合的速度导出聚合热，通常采用二段或多段聚合的方法。

三、药品与仪器甲基丙烯酸甲酯（MMA ）精制过氧化苯甲酰（BPO ）重结晶70℃的恒温水浴一个50毫升锥形瓶一个5毫升试管二个折光仪（通循环水维持25℃）四、实验步骤取一个50ml 锥形瓶加入20ml 新蒸的MMA ，加入引发剂过氧化苯甲酰（为单体重量0.1%）混合均匀，为使水蒸汽不进入锥形瓶内，上面可盖一玻璃纸，用橡皮圈扎紧。

将配好的MMA-BPO于水浴加热，温度为80℃，直到成粘稠甘油状液体立即停止加热，用冷水冷却至室温。

反应过程中随时间变化取出一滴测折光率（注意每次测定一次用氯仿清洗整个棱镜以除去聚合物）。

分别将预聚物灌入两支5ml的试管中，灌浆时注意不要带入气泡，将灌完后试管置于40℃的烘箱中继续进行聚合，约24小时，为使聚合进行彻底，增加聚合物的硬度，在最后一小时可升温至100℃。

五、注意事项1.仪器要洁净干燥，实验中锥形瓶避免进水；2.过氧化物类引发剂受到撞击、强烈研磨等极易燃烧、爆炸，取用时要轻拿轻放，如洒落要及时清理干净。

六、思考与讨论1.反应时注意引发剂用量，其用意何在？2.为什么有的体系长时间没有出现粘度变大现象？3.如最后产品中有气泡，试着分析一下其中的原因。

4.聚合为何要采取分段加热，即先高温后低温的工艺？2。

甲基丙烯酸甲酯的本体聚合和有机玻璃的制备(化学122班)一、实验目的1.了解自由基本体聚合的特点和实施方法。

2.熟悉有机玻璃柱的制备方法，了解其工艺过程。

二、实验原理甲基丙烯酸甲酯在过氧化苯甲酰引发剂存在下进行如下聚合反应：CH 2C CH 3COOCH 3n CH 2CCH 3COOCH 3n ()本体聚合是指单体仅在少量的引发剂存在下进行的聚合反应，或者直接在热、光和辐照作用下进行的聚合反应。

本体聚合具有产品纯度高和无需后处理等优点，可直接聚合成各种规格的型材。

但是，由于聚合后期体系粘度大，聚合热难以散去，反应控制困难，导致产品发黄，出现气泡，从而影响产品的质量。

本体聚合进行到一定程度，体系粘度大大增加，大分子链的移动困难，而单体分子的扩散受到的影响不大，链引发和链增长反应照常进行，而增长链自由基的终止受到限制，结果使得聚合反应速度增加，聚合物分子量变大，出现所谓的自动加速效应。

更高的聚合速率导致更多的热量生成，如果聚合热不能及时散去，会使局部反应“雪崩”式地加速进行而失去控制，出现爆聚现象。

因此，自由基本体聚合中，控制聚合速率使聚合反应平稳进行是获取无瑕疵型材的关键。

聚甲基丙烯酸甲酯为无定形聚合物，具有高度的透明性，因此称为有机玻璃。

聚甲基丙烯酸甲酯具有较好的耐冲击强度与良好的低温性能，是航空工业与光学仪器制造业的重要材料。

有机玻璃表面光滑，在一定的曲率内光线可在其内部传导而不逸出，因此在光导纤维领域得到应用。

但是，聚甲基丙烯酸甲酯耐候性差，表面易磨损，可以使用甲基丙烯酸甲酯与苯乙烯等单体共聚来改善耐磨性。

有机玻璃是通过甲基丙烯酸甲酯的本体聚合制备的。

甲基丙烯酸甲酯的密度小于聚合物的密度，在聚合过程中出现较为明显的体积收缩。

为了避免体积收缩和有利于散热，工业上往往采用二步法制备有机玻璃。

在过氧化苯甲酰引发下，甲基丙烯酸甲酯聚合初期平稳反应，当转化率超过20%之后，聚合体系粘度增加，聚合速率显著增加。

化学化工学院材料化学专业实验报告实验名称：甲基丙烯酸甲酯的本体聚合(有机玻璃板的制备) 年级： 日期： 姓名： 学号：同组人：一、预习部分甲基丙烯酸甲酯，无色液体，易挥发，易燃。

熔点为 -48 C,沸点100-101 T,24C (4.3kPa ),相对密度 0.9440 (20/4 C),折射率 1.4142，闪点(开杯)10C, 蒸气压(25.5 C) 5.33kPa 。

溶于乙醇、乙醚、丙酮等多种有机溶剂，微溶于乙 二醇和水。

在光、热、电离辐射和催化剂存在下易聚合。

PMMA 是以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料 统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。

聚甲基丙烯酸甲酯 缩写代号为PMM ，俗称有机玻璃，是迄今为止合成透明材料中质最优异的。

二实验部分的重要材料。

有机玻璃 表面光滑，在一定的曲率内光线可在 其内部传到而不逸出，因此在光导纤维 领域得到应用。

但是，聚甲 基丙烯酸甲酯耐候性差，表面易磨损。

可以是甲基丙烯酸 甲酯与苯乙烯等单体共聚来改善 耐候性。

有机玻璃是通 过甲基丙烯酸甲酯的本体聚合制 备的。

甲基丙烯酸甲酯 的密度小于聚合 物的密度，再 聚合过程中出现较为明显的体积 收缩。

为了避免体积收缩和有 利散热,工业上往往采 用二步法制备有机玻璃。

在过氧化苯甲酰引发下，甲基丙烯酸甲酯聚合 初期平稳反应，当 转化率超过 20%以后，聚合体粘度增加，聚合 速率明显加快，此时 应该停止第一 阶段反应，将聚合浆液转移到模具中，低温反应较长时间。

当转化率打到90%以上后，聚合物业已成型 ，可以升温使单体 完全聚合。

引发剂 的用量应视制备 的制品厚度而定。

三•化学试剂和仪器化学试剂：过 氧化苯甲酰，甲基丙烯酸甲酯1实验目的 (1) ： 了解自(2) :熟悉有 2:实验原理 本体聚合是指 作用下进行的 成各种规格的 产品发黄，出 本体聚合进行 扩由基本体聚合的特点和实施方法 机玻璃板的制备方法，了解其工艺过程单体仅在少量引发剂存在下进行 聚合反应。

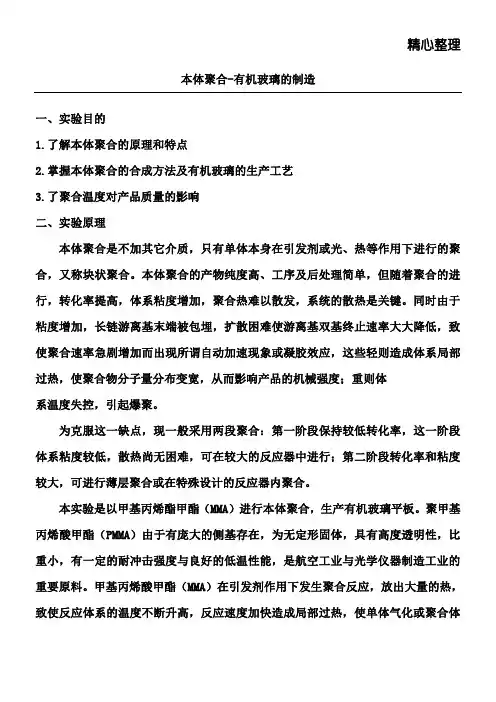

精心整理本体聚合-有机玻璃的制造一、实验目的1.了解本体聚合的原理和特点2.掌握本体聚合的合成方法及有机玻璃的生产工艺3.了聚合温度对产品质量的影响二、实验原理本体聚合是不加其它介质，只有单体本身在引发剂或光、热等作用下进行的聚合，又称块状聚合。

本体聚合的产物纯度高、工序及后处理简单，但随着聚合的进行，转化率提高，体系粘度增加，聚合热难以散发，系统的散热是关键。

同时由于粘度增加，长链游离基末端被包埋，扩散困难使游离基双基终止速率大大降低，致使聚合速率急剧增加而出现所谓自动加速现象或凝胶效应，这些轻则造成体系局部过热，使聚合物分子量分布变宽，从而影响产品的机械强度；重则体系温度失控，引起爆聚。

为克服这一缺点，现一般采用两段聚合：第一阶段保持较低转化率，这一阶段体系粘度较低，散热尚无困难，可在较大的反应器中进行；第二阶段转化率和粘度较大，可进行薄层聚合或在特殊设计的反应器内聚合。

本实验是以甲基丙烯酯甲酯（MMA）进行本体聚合，生产有机玻璃平板。

聚甲基丙烯酸甲酯（PMMA）由于有庞大的侧基存在，为无定形固体，具有高度透明性，比重小，有一定的耐冲击强度与良好的低温性能，是航空工业与光学仪器制造工业的重要原料。

甲基丙烯酸甲酯（MMA）在引发剂作用下发生聚合反应，放出大量的热，致使反应体系的温度不断升高，反应速度加快造成局部过热，使单体气化或聚合体裂解，制品便会产生气泡或空心，另一方面由于甲基丙烯酸甲酯（MMA）和它的聚合体密度相差甚大（前者0.94，后者1.19），因而在聚合时产生体积收缩，如果聚合热未经有效排除，各部分反应便不一致，收缩也不均匀，因而导致裂纹和表面起皱现象发生，为避免这种现象，在实际生产有机玻璃时常采取预聚成浆法和分步聚合法，整个过程分制模，制浆，灌浆聚合和脱模几个步骤。

在聚合反应开始前有一段诱导期，聚合率为零，体系粘度不变，在转化率超过20%以后，聚合速率显着加快，而转化率达80%以后，聚合速率显着减小，最后几乎停止，需要升高温度才能使之完全聚合。

实验一 甲基丙烯酸甲酯本体聚合一 、实验目的1.了解本体聚合的特点，掌握本体聚合的实施方法。

2.熟悉有机玻璃的制备方法及工艺。

二、实验原理本体聚合是不加其它介质，只有单体本身在引发剂或光、热等作用下进行的聚合。

本实验是以甲基丙烯酯甲酯（MMA ）进行本体聚合，生产有机玻璃棒。

甲基丙烯酸甲酯在过氧化苯甲酰（BPO ）引发剂存在下进行如下聚合反应：用MMA 进行本体聚合时，为了解决散热、避免自动加速作用而引起的爆聚现象，以及单体转化为聚合物时由于比重不同而引起的体积收缩等问题，工业上或实验室目前多采用预聚－浇铸聚合的方法。

将本体聚合迅速进行到某种程度（转化率10%左右）做成单体中溶有聚合物的粘稠溶液（预聚）后，再将其注入相应的模具中，在低温下缓慢聚合使转化率达到93～95％，最后在100℃下高温聚合至反应完全，最后脱模制得有机玻璃。

三、实验仪器和试剂仪器：四口瓶，电动搅拌器，温度计，球形冷凝管，恒温水浴，试管等。

试剂：甲基丙烯酸甲酯(MMA)，过氧化二苯甲酰(BPO)四、实验步骤1.预聚合反应在装有搅拌器、冷凝管、温度计的250 ml 的四口瓶中加入溶有0.5 g BPO 的MMA 50 ml ，开动搅拌并升温至75~80℃，反应20~30分钟，观察粘度变化。

当物料呈蜜糖状时，用冷水浴骤然降温至40℃以下停止搅拌，将四口瓶中预聚nCH 2CH 3C COOCH 3CH 2CH 3C COOCH 3nBPO物灌入已备好的试管中。

2.聚合反应将上述试管放入水浴中，升温至60℃，保温1～2 h,待试管中基本无气泡产生，且聚合物基本变硬时，升温至100℃，保温1小时后，任其自然冷却到40℃以下，去除玻璃试管，即可得到光滑无色透明的有机玻璃棒。

五、实验记录六、思考题及实验结果讨论1. 本体聚合方法有什么特点？答：本体聚合是单体(或原料低分子物)在不加溶剂以及其它分散剂的条件下，由引发剂或光、热、辐射作用下其自身进行聚合引发的聚合反应。
