定子线圈绕线方式

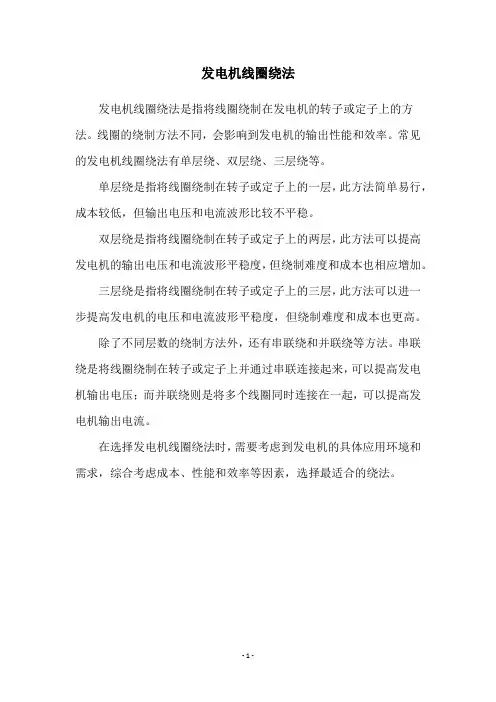

发电机线圈绕法
发电机线圈绕法是指将线圈绕制在发电机的转子或定子上的方法。

线圈的绕制方法不同，会影响到发电机的输出性能和效率。

常见的发电机线圈绕法有单层绕、双层绕、三层绕等。

单层绕是指将线圈绕制在转子或定子上的一层，此方法简单易行，成本较低，但输出电压和电流波形比较不平稳。

双层绕是指将线圈绕制在转子或定子上的两层，此方法可以提高发电机的输出电压和电流波形平稳度，但绕制难度和成本也相应增加。

三层绕是指将线圈绕制在转子或定子上的三层，此方法可以进一步提高发电机的电压和电流波形平稳度，但绕制难度和成本也更高。

除了不同层数的绕制方法外，还有串联绕和并联绕等方法。

串联绕是将线圈绕制在转子或定子上并通过串联连接起来，可以提高发电机输出电压；而并联绕则是将多个线圈同时连接在一起，可以提高发电机输出电流。

在选择发电机线圈绕法时，需要考虑到发电机的具体应用环境和需求，综合考虑成本、性能和效率等因素，选择最适合的绕法。

- 1 -。

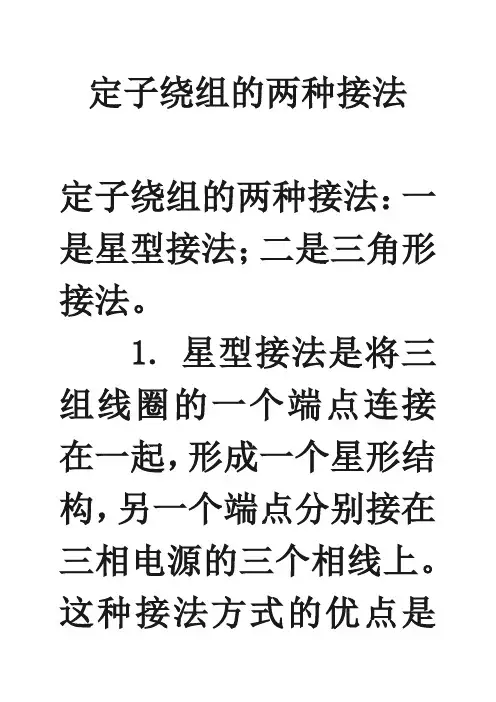

定子绕组的两种接法
定子绕组的两种接法：一是星型接法；二是三角形接法。

1.星型接法是将三组线圈的一个端点连接在一起，形成一个星形结构，另一个端点分别接在三相电源的三个相线上。

这种接法方式的优点是
线圈的电压较低，电机的起动电流较小，但是线圈的电流较大，容易产生过热现象。

2.三角形接法是指将三组线圈的一个端点分别接在三相电源的三个相线上，另一个端点连接在一起，形成一个三角形结构。

这种接法方式的优点是线圈的电流较小，
电机的起动电流较大，但是线圈的电压较高，容易产生绝缘击穿现象。

在实际运用中，根据电动机的类型和工作需求，可能会采取不同的接法。

例如，我们常用的异步电动机，常在起动时将定子绕组接成星形，等到启动完毕后再接成三角形，就可以降低起动电流，
减轻它对电网的影响。

此外，还有混合接法，即结合星型接法和三角形接法，兼具两者的优点，使得电机的性能比较稳定。

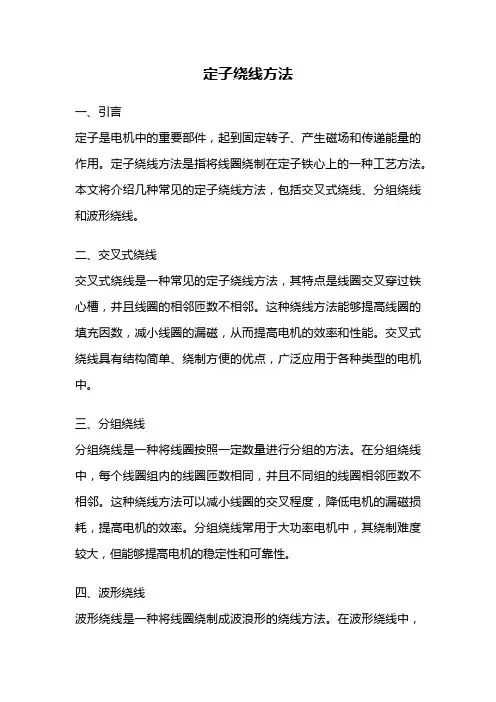

定子绕线方法一、引言定子是电机中的重要部件，起到固定转子、产生磁场和传递能量的作用。

定子绕线方法是指将线圈绕制在定子铁心上的一种工艺方法。

本文将介绍几种常见的定子绕线方法，包括交叉式绕线、分组绕线和波形绕线。

二、交叉式绕线交叉式绕线是一种常见的定子绕线方法，其特点是线圈交叉穿过铁心槽，并且线圈的相邻匝数不相邻。

这种绕线方法能够提高线圈的填充因数，减小线圈的漏磁，从而提高电机的效率和性能。

交叉式绕线具有结构简单、绕制方便的优点，广泛应用于各种类型的电机中。

三、分组绕线分组绕线是一种将线圈按照一定数量进行分组的方法。

在分组绕线中，每个线圈组内的线圈匝数相同，并且不同组的线圈相邻匝数不相邻。

这种绕线方法可以减小线圈的交叉程度，降低电机的漏磁损耗，提高电机的效率。

分组绕线常用于大功率电机中，其绕制难度较大，但能够提高电机的稳定性和可靠性。

四、波形绕线波形绕线是一种将线圈绕制成波浪形的绕线方法。

在波形绕线中，线圈的每个匝数都呈现波浪形状，相邻匝数之间存在一定的间隙。

波形绕线能够有效减小线圈的漏磁损耗，提高电机的效率和性能。

波形绕线常用于高速电机和特殊电机中，可以减小电机的噪音和振动。

五、比较分析交叉式绕线、分组绕线和波形绕线是常见的定子绕线方法，它们各有特点和适用范围。

交叉式绕线结构简单，适用于一般功率的电机；分组绕线能够提高电机的稳定性和可靠性，适用于大功率电机；波形绕线能够减小电机的噪音和振动，适用于高速电机和特殊电机。

在选择绕线方法时，需要根据具体的电机类型和应用场景进行综合考虑。

六、总结定子绕线方法是电机制造过程中的重要环节，直接影响电机的性能和效率。

交叉式绕线、分组绕线和波形绕线是常见的定子绕线方法，每种方法都有其独特的优点和适用范围。

在实际应用中，需要根据电机的具体要求和工作环境选择合适的绕线方法。

通过合理的绕线设计和工艺控制，可以提高电机的性能和可靠性，满足不同领域的需求。

定子绕线方法的研究和应用将为电机技术的发展和进步提供重要支持。

三相异步电动机定子绕组同相线圈之间的连接三相异步电动机是工业领域常用的电动机类型之一。

它形式简单、结构紧凑、可靠性高，被广泛应用于各类电动设备中。

在三相异步电动机的设计中，定子绕组同相线圈之间的连接是关键的一环。

以下是定子绕组同相线圈之间连接的相关资料。

一、连接方法三相异步电动机的定子绕组是由三组同构的绕组平均分布在120度的圆周上，这三组绕组分别与三条电源相线接通，实现三相交流电的输入和转换。

定子绕组中，同相线圈互相连接，最终形成了三个电路，对应着电机的三个相位。

同相线圈之间的连接方法通常有以下几种：1.串联连接法所谓串联连接法，就是将同相线圈依次相连，每个线圈将自己的一端连接到另一个线圈的另一端。

这种连接方法具有电压高、电流低的特点，但是其缺点是线圈数量多，难以制造。

同时，如果任意一组线圈发生故障，则整个电机将失效。

2.星形连接法星形连接法，也称Y型连接法，是将同相线圈的一端连接在一起，另一端连接到电源相线上。

这种连接方法具有线圈数量少，制造难度小的优点。

但是，其电压低、电流高的特点使得使用范围受到限制，而且发生故障时对整个电机的影响较大。

3.三角连接法三角连接法，也称∆型连接法，是将同相线圈中间的连接点连接到电源相线上，两端分别接地。

这种连接方法具有电压和电流均较为平衡的特点，稳定性较高，被广泛应用于各类电动机。

但是，其线圈数量较多，相对制造难度稍高。

二、电机自启动问题同相线圈之间的连接在电机启动过程中也具有重要作用。

由于三相异步电动机启动时需要消耗较大的启动电流，故而需要一些技术手段保证电机能够稳定启动。

常用的技术手段包括星角启动法、多速启动法、电阻启动法等。

在电机起动时，如通过三角方式连接，则电机在起动过程中会产生自起效应，即因电机转子自感电动势的作用，其电流增加，同时旋转速度也增加，最终使电机达到额定转速及额定电流。

但是，在星形连接方式下，电机由于启动时电流大、电压低，无法自行达到额定转速，需要特别措施进行启动。

电动机的定子线圈原理
电动机的定子线圈原理是利用电流通过线圈产生磁场，进而与旋转磁场相互作用，实现电能转化为机械能的过程。

定子线圈由多个线圈绕制而成，一般呈环形或者U形。

这些线圈通常由绝缘电线制成，并且绕制在铁芯或者铝芯上，以增加磁场的强度和稳定性。

当电流通过定子线圈时，根据安培定律，电流在线圈中产生磁场。

这个磁场与永磁体或者通过定子线圈通电产生的磁场相互作用，使得线圈受到力的作用。

根据楞次定律，电动机的定子线圈受到的力方向会导致线圈旋转。

这个旋转运动由定子线圈上的多个线圈产生，通过这种方式可以实现电能转化为机械能。

在实际的电动机中，定子线圈通常与转子线圈（或者由永磁体组成）相互作用，通过控制电流的方向和大小，可以实现电动机的正常运转和调速。

同时，定子线圈也要能够承受较大的电流和磁场，因此需要合适的绝缘材料和结构设计。

定子绕组接线方式及异同李 论2019年11月11日CONTENTS定子绕组概述01定子绕组的分类02定子绕组的基本知识03定子绕组的构成原则04单层绕组的接线方式（展开图）05双层绕组的接线方式（展开图）06目 录定子绕组作用是当交变磁场切割绕组时，在绕组中产生交变电动势和交变电流，即所谓发电机发出了电，是发电机产生电能的主要部件。

定子绕组由单匝或多匝线圈组成，各支路并联或串联，三相绕组“星形”或者“三角形”连接。

定子绕组概述01下层边叠绕线圈线圈也称绕组元件，是构成绕组的最基本单元，可以分为单匝线圈和多匝线圈。

1、线圈2、线圈组、绕组多个线圈连接成一组就称为线圈组，多个线圈组按一定规律连接在一起就形成了绕组。

波绕线圈3、线圈各部名称u有效边：有效边又称槽内部分，放在槽内，为有效部分。

u端 部：线圈两端由槽内绅出起联结作用的部分称为端部。

u节距y1：一个线圈两个有效边之间所跨过的槽数称为线圈的节距。

节距 y1端部有效边有效边线圈各部名称示意图u合成节距y：相串联的两个元件的对应边之间的距离。

合成节距y4、磁极对数P指电机主磁极的对数，通常用p表示。

5、电角度在电机理论中，导体切割磁场，经过N、S一对磁极，导体中所感生的正弦电动势的变化为一周，既经过360°的电角度。

均匀原则对称原则电势相加原则每个极域内的槽数（线圈数）相等。

每个极域内各相绕组所占的槽数相等。

三相绕组的结构完全一样，但在电机的圆周空间互相错开120度电角度。

如：槽距角为a，则相邻两相错开的槽数为120/a。

线圈两个圈边之间，线圈与线圈之间的连接应符合感应电势相加的原则。

如：线圈的一个边在N极下，另一个应在S极下。

Y1、等元件式绕组：每个定子槽内只嵌置一个线圈有效边，所有线圈节距相同。

单层绕组的线圈数目少，嵌线省时，但电气性能较差。

适用于小型交流电机，尤其是感应电机。

124A S1N1S2N2X B C Z2、链式绕组：由形状、大小、节距都相同的线圈连接而成，相邻线圈反向串联，形如长链，故称为链式绕组。

电动机定子绕线方法
电动机绕组的结构主要分下列几种型式：一、以定子绕组形成磁极来区分定子绕组根据电动机的磁极数与绕组分布形成实际磁极数的关系，可分为显极式与庶极式两种类型。

1.显极式绕组
在显极式绕组中，每个(组)线圈形成一个磁极，绕组的线圈(组)数与磁极数相等。

在显极式绕组中，为了要使磁极的极性N和S相互间隔，相邻两个线圈(组) 里的电流方向必须相反，即相邻两个线圈(组)的连接方式必须尾端接尾端，首端接首端(电工术语为尾接尾、头接头)，也即反接串联方式。

2.庶极式绕组
在庶极式绕组中，每个(组)线圈形成两个磁极，绕组的线圈(组)数为磁极数的一半，因为另半数磁极由线圈(组)产生磁极的磁力线共同形成。

在庶极式绕组中，每个线圈(组)所形成的磁极的极性都相同，因而所有线圈(组)里的电流方向都相同，即相邻两个线圈(组)的连接方式应该是尾端接首端(电工术语为尾接头)，即顺接串联方式。

二、以定子绕组的形状与嵌装布线方式区分
定子绕组根据线圈绕制的形状与嵌装布线方式不同，可分为集中式和分布式两类。

1.集中式绕组
集中式绕组一般仅有一个或几个矩形框线圈组成。

绕制后用纱带包扎定型，再经浸漆烘干处理后嵌装在凸磁极的铁心上。

直流电动机、通用电动机的激磁线圈，以及单相罩极电动机的主极绕组都采用这种绕组。

三相异步电动机的定子绕组三相异步电动机是一种常用的电动机类型，它的定子绕组是其重要组成部分之一。

定子绕组是安装在电机定子上的线圈，它起到将电能转化为机械能的作用，是电机正常运行的基础。

定子绕组一般由若干个线圈组成，这些线圈通过绝缘材料绝缘并固定在定子铁芯上。

定子绕组的设计需要满足一定的电气和力学要求，以保证电机的正常运行和使用寿命。

定子绕组的线圈数量和布局需要符合电机的设计要求。

线圈数量的选择与电机的功率和转速有关，一般来说，功率越大、转速越高的电机，所需的线圈数量也越多。

线圈的布局有两种常见的形式，即星型和三角形。

星型布局适用于三相四线制电源供电，而三角形布局适用于三相三线制电源供电。

定子绕组的绕组方式也需要考虑。

绕组方式有两种，即全绕组和分绕组。

全绕组是将所有线圈都连接在一起，电流通过每个线圈时都是相同的。

分绕组是将线圈分成若干组，每组内的线圈连接在一起，不同组之间的线圈则通过绕组连接起来。

分绕组方式可以减小电流的波动，提高电机的运行平稳性。

定子绕组的绝缘也是非常重要的。

绝缘材料需要具备良好的耐高温、耐电压和耐腐蚀性能，以确保电机在工作时能够正常绝缘，避免发生漏电和短路等故障。

常见的绝缘材料有绝缘漆和绝缘纸等。

定子绕组的制造过程一般包括绕线、绝缘、固定等步骤。

绕线是将导线按照设计要求绕制成线圈，并通过绝缘材料进行绝缘；绝缘是将绕制好的线圈进行绝缘处理，以保证线圈间不会发生电气短路；固定是将绝缘好的线圈固定在定子铁芯上，使其能够稳定运行。

定子绕组的设计和制造对电机的性能和效率有着重要的影响。

合理的定子绕组设计可以提高电机的功率因数、降低电机的损耗、改善电机的转矩特性等。

同时，定子绕组的制造质量也直接影响着电机的可靠性和使用寿命。

三相异步电动机的定子绕组是电机中的重要部分，它的设计和制造对电机的性能和可靠性有着重要的影响。

合理的定子绕组设计可以提高电机的效率和性能，延长电机的使用寿命。

因此，在电机设计和制造过程中，对定子绕组的设计和制造要给予足够的重视，以确保电机的正常运行和优良性能。

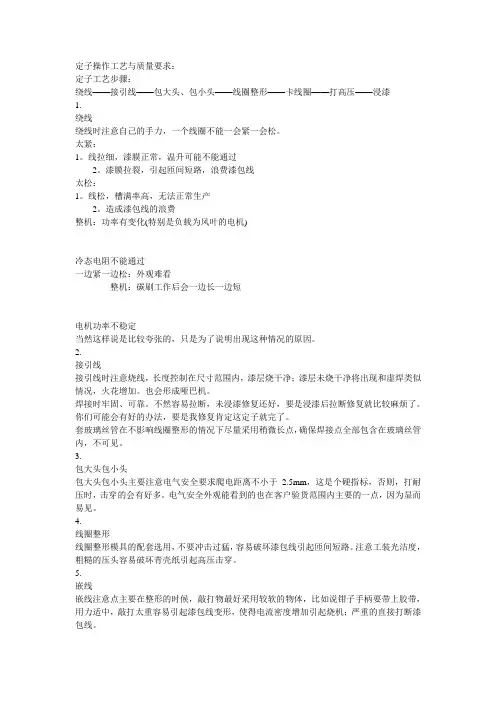

定子操作工艺与质量要求：定子工艺步骤：绕线——接引线——包大头、包小头——线圈整形——卡线圈——打高压——浸漆1.绕线绕线时注意自己的手力，一个线圈不能一会紧一会松。

太紧：1。

线拉细，漆膜正常，温升可能不能通过2。

漆膜拉裂，引起匝间短路，浪费漆包线太松：1。

线松，槽满率高，无法正常生产2。

造成漆包线的浪费整机：功率有变化(特别是负载为风叶的电机)冷态电阻不能通过一边紧一边松：外观难看整机：碳刷工作后会一边长一边短电机功率不稳定当然这样说是比较夸张的，只是为了说明出现这种情况的原因。

2.接引线接引线时注意烧线，长度控制在尺寸范围内，漆层烧干净；漆层未烧干净将出现和虚焊类似情况，火花增加。

也会形成哑巴机。

焊接时牢固、可靠。

不然容易拉断，未浸漆修复还好，要是浸漆后拉断修复就比较麻烦了。

你们可能会有好的办法，要是我修复肯定这定子就完了。

套玻璃丝管在不影响线圈整形的情况下尽量采用稍微长点，确保焊接点全部包含在玻璃丝管内，不可见。

3.包大头包小头包大头包小头主要注意电气安全要求爬电距离不小于 2.5mm，这是个硬指标，否则，打耐压时，击穿的会有好多。

电气安全外观能看到的也在客户验货范围内主要的一点，因为显而易见。

4.线圈整形线圈整形模具的配套选用，不要冲击过猛，容易破坏漆包线引起匝间短路。

注意工装光洁度，粗糙的压头容易破坏青壳纸引起高压击穿。

5.嵌线嵌线注意点主要在整形的时候，敲打物最好采用较软的物体，比如说钳子手柄要带上胶带，用力适中，敲打太重容易引起漆包线变形，使得电流密度增加引起烧机；严重的直接打断漆包线。

6.打高压打高压参数，时间严格按照工艺规范来实行，不要漏掉就可以了。

这可关系到用户的人身安全。

同时也注意操作工自己的安全。

7.浸漆这是定子所有工序中最重要的一道，千万不能马虎，否则前面的那么多工序全都白做了，滴漆的作用有两个方面，主要作用是固定定子的漆包线，线不会松散、甩线，线与线之间相互摩擦。

第二个作用就是使电机定子的绝缘性能有所增加。
