秘别：内部公开编号：_______________创维数字交互智能平板显示设备MH7528/75M6产品规格书版本：V1.1拟制方光浴日期2023.05.10审核日期批准日期深圳创维数字技术有限公司版本修改记录一.产品概述MH7528/75M6创维数字交互智能平板是高度集成化的商显设备，它将1CD液晶显示器、触控模块、PC主机、大功率音箱、广角摄像头、降噪麦克风等多种硬件模块合而为一。
高度集成的硬件告别了繁琐的设备组装，增强了可靠性，更可实现触控、视听、演播、书写、视频会议、远程控制等强大的功能。
多点触控终端与智能软件相结合，不仅为用户带来了流畅的体验，更打造了便捷实用的互动展示平台；双系统（Android8.0+windows10）运行，保证会议/培训/展示的不间断进行；4K分辨率显示及178度可视角度，让每个参会成员都看得见”方蓝光护眼、无利边圆角设计、4mm防撞玻璃，有效保证使用安全。
作为信息化显示及互动设备，具有广泛的适用场景。
D会议室/厅，包括：本地会议室，远程视频会议室；2）培训机构，包括：校外培训I,学历培训，职业培训I,晋升培训等；3）其他市场，如：展示间，企业多功能间，党建活动中心等。
图1MH7528/75M6外观图（供参考）二.产品特性♦一键护眼，低蓝光显示更健康。
♦零贴合工艺，观看角度大，画面质感高。
♦双5GWIF1模块，一边5G高速上网,一边共享5G热点/投屏。
♦支持TF卡扩展，大容量存储更安心。
♦支持HDM1OUT z双屏同显适合多种会议场景。
♦自带Android8.0系统,可选配插拔式OPS电脑（支持15/177/8代高性能电脑）。
♦单网线接入，双系统（Android+Windows）同时共享上网。
♦前置3路自跟随USB接口，U盘读取更随心。
♦广角1300万高清摄像头，视野更广阔。
♦整机自动亮度调节，智能亮度更护眼。
♦前置隐藏式OPS一键还原按键，维护更便捷（适配创维PHI3∖PH14∖PH15系列）。
详见附件参数一: 希沃70英寸整体设计需求:1.内置一体化设计，外部无任何可见内部功能模块的连接线。
2.采用铝合金机身设计，散热性更好，且更坚固。
同时设备前面框采用无锐角安全设计。
3.设备自带嵌入式操作系统，在该系统下可实现白板书写.PPT课件播放.多媒体播放.网页浏览，与内置/外接电脑后形成双系统冗余备份。
4. ▲整机电视开关.电脑开关和节能待机键三合一，操作便捷。
在节能待机状态下可实现节能70%以上（需提供国家级电视质检中心检测报告复印件并加盖生产厂家公章），并可通过敲击重新唤醒屏幕。
5. ▲整机只需连接一根网线，即可实现Windows及Android系统同时联网（需提供国家级电视质检中心检测报告复印件并加盖生产厂家公章）。
6. ▲整机具备至少3路前置双通道USB接口,同一个USB接口可支持同时在Windows及Android系统下被读取，无需区分，其中至少有1路为USB3.0（需提供国家级电视质检中心检测报告复印件并加盖生产厂家公章）。
显示器特性：1.屏幕类型：LED背光；2. ▲显示尺寸：≥70英寸（对角线）显示比例：16：9（全屏）；屏幕表面采用4mm厚全钢化玻璃，透光率不低于90%，且具备防眩光效果（需提供国家级电视质检中心检测报告复印件并加盖生产厂家公章）。
3.可视角度：≥176°，物理分辨率：1920（H）*1080（V),实现点对点高清显示；4.输入端子:≥2路VGA；≥2路Audio；≥1路AV；≥1路YPbPr；≥3路HDMI（至少1路HDMI2.0）；≥1路TV RF；≥2路Android USB；≥1路Line in；≥1路RS232接口；≥1路RJ45。
5.输出端子：≥1路耳机；≥1路HDMI；≥1路同轴输出。
6.图像制式：PAL/SECAM7.喇叭输出功率：10瓦x28.智能亮度调节：整机能感应并自动调节屏幕亮度来达到在不同光照环境下的最佳显示效果。
9.显示屏寿命不低于50000小时。
数字化智能教学应用方案——交互智能平板2014 年8 月一. 概况随着社会的不断进步，科技及工业技术的不断创新，交互式多媒体一体机也随之获得了巨大的进步，不论是外观、硬件、性能还是使用方面及软件控制、性价比都有了质的飞越。
以下对几项重要特点作一对比：交互式多媒体一体机与交互式电子白板系统的技术比对：“班班通”系统工程“班班通”系统总体一般包括5 大系统：1、校园网网络综合布线系统2、网络中心机房管理系统、教学及巡考中心管理系统（网络中心机房和主控室合二为一）3、“班班通”交互式多媒体教学系统（本方案描述重点）二. 传统教学设备存在缺陷目前传统多媒体教学系统基本是由图像显示系统、音响系统（功放、音响、话筒）和集中控制系统三部分构成。
由于这些产品定位的初衷不同，作为单一设备使用效果无庸质疑，但集成多媒体演示设备存在诸多缺陷。
2.1设备的安装复杂这种集成式系统，采用的设备众多，安装布线复杂，占用教室空间，通常都需要挖墙打洞，不仅造成资金浪费，不环保，而且使用不方便。
（传统教学设备组合）2.2系统稳定性和售后保障差众多不同品牌、不同厂家的设备串联在一起，使得多媒体教室装备繁琐复杂，设备来自不同的供应商，只要其中一个设备的可靠性和稳定性出现问题，整套系统将无法正常工作，各个设备的保修期限存在差异化，售后服务也给用户带来麻烦。
2.3使用成本过高传统投影机要达到3500 流明，灯泡功率须在200 瓦以上，寿命短，灯泡的维护及更换费用非常巨大。
其价格约2000 元左右，以3500 流明，250 瓦的灯泡为例，三年的使用成本是1.2 万。
2.4显示系统缺陷及危害图象亮度衰减快，使用一段时间，画面就会出现混浊，给人一种“灰蒙蒙”的感觉这是传统投影机难以逾越的技术障碍，同时带来维修问题。
并在课堂中由于设备自身的缺陷，给师生的健康也带来一定的安全隐患。
（1）分辨率低，图像模糊高分辨率、高清晰度的投影系统因为价格昂贵，很少有学校能承受。

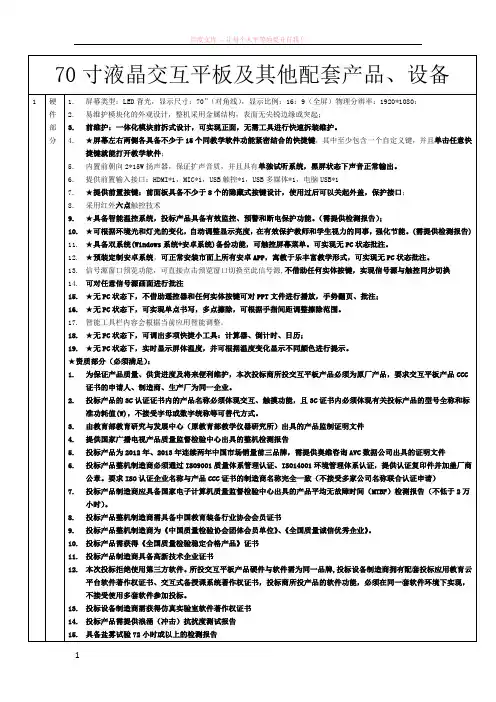

70寸液晶交互平板及其他配套产品、设备1 硬件部分1.屏幕类型：LED背光，显示尺寸：70”（对角线），显示比例：16：9（全屏）物理分辨率：1920*1080；2.易维护模块化的外观设计，整机采用金属结构，表面无尖锐边缘或突起；3.前维护：一体化模块前拆式设计，可实现正面，无需工具进行快速拆装维护。
4.★屏幕左右两侧各具备不少于15个同教学软件功能紧密结合的快捷键，其中至少包含一个自定义键，并且单击任意快捷键就能打开教学软件；5.内置前朝向2*15W扬声器，保证扩声音质，并且具有单独试听系统，黑屏状态下声音正常输出。
6.提供前置输入接口：HDMI*1，MIC*1，USB触控*1，USB多媒体*1，电脑USB*17.★提供前置按键：前面板具备不少于8个的隐藏式按键设计，使用过后可以关起外盖，保护接口；8.采用红外六点触控技术9.★具备智能温控系统，投标产品具备有效监控、预警和断电保护功能。
（需提供检测报告）；10.★可根据环境光和灯光的变化，自动调整显示亮度，在有效保护教师和学生视力的同事，强化节能。
(需提供检测报告)11.★具备双系统(Windows系统+安卓系统)备份功能，可触控屏幕菜单。
可实现无PC状态批注。
12.★预装定制安卓系统，可正常安装市面上所有安卓APP，寓教于乐丰富教学形式，可实现无PC状态批注。
13.信号源窗口预览功能，可直接点击预览窗口切换至此信号源,不借助任何实体按键，实现信号源与触控同步切换14.可对任意信号源画面进行批注15.★无PC状态下，不借助遥控器和任何实体按键可对PPT文件进行播放，手势翻页、批注；16.★无PC状态下，可实现单点书写，多点擦除，可根据手指间距调整擦除范围。
17.智能工具栏内容会根据当前应用智能调整。
18.★无PC状态下，可调出多项快捷小工具：计算器、倒计时、日历；19.★无PC状态下，实时显示屏体温度，并可根据温度变化显示不同颜色进行提示。
★资质部分（必须满足）：1.为保证产品质量、供货进度及将来便利维护，本次投标商所投交互平板产品必须为原厂产品，要求交互平板产品CCC证书的申请人、制造商、生产厂为同一企业。
ZX70 FULLY RUGGED TABLET7” LumiBond® Display with Getac Sunlight Readable Technology and Glove-enabled Capacitive Touchscreen6 Feet Drop , MIL-STD-810G and IP67 Certified Optional Barcode Reader and RFID Reader Optional 4G LTE WWANHigh Sensitivity GPSOffice Dock Vehicle Dock(Optional)1D/2D ImagerBarcode Reader8MP Rear Camera(Optional) ContactlessHF RFID/NFC combo readerPower ButtonVolume Control ButtonBarcode Launch ButtonUSB ClientDocking ConnectorGPS Antenna Pass-throughWWAN Antenna Pass-throughDC in JackSIM Card SlotMicro SD Card SlotFHD WebcamUSB HostRugged Mobile Computing SolutionsSpecificationsZX70Operating SystemAndroid 7.1Mobile Computing PlatformIntel Atom ®Processor x5-Z8350 1.44GHz, burst up to 1.92 GHz - 2MB cacheVGA ControllerIntel ® HD GraphicsDisplay7” IPS TFT LCD HD (1280 x 720)LumiBond ® display with Getac sunlight readable technologyCapacitive touchscreen with glove onStorage & Memory2GB LPDDR3 expandable to 4GBOptional eMMC 32GB / 64GB / 128GBKeyboard4 tablet buttons ( Power, Barcode Launch Button, Volume Up, Volume Down)Pointing DeviceTouchscreen- Capacitive multi-touch screenExpansion SlotMicroSD x1I/O InterfaceFHD webcam x 18M pixels auto focus rear camera x 1MicroUSB 2.0 (Client) x 1USB 2.0 (Host) x 1Docking connector (Pogo/JAE)DC in Jack x 1Optional RF antenna pass-through for GPS and WWANCommunication InterfaceWi-Fi 802.11n Bluetooth (v4.0)i Dedicated GPSOptional 4G LTE mobile broadbandSecurity FeatureOptional Contactless HF RFID/NFC combo reader ii , iii Optional Barcode reader Optional UHF RFID reader iv , vPowerAC adapter (24W, 100-240VAC, 50 / 60Hz)Li-Ion battery (3.8V, 8400mAh)Dimension (W x D x H) & Weight218 x 142 x 27 mm (8.58 " x 5.6" x 1.08")780g (1.71lbs)viRugged FeatureMIL-STD-810G certified and IP67 certified 6 feet drop resistantVibration & drop resistant Optional ANSI/ISA 12.12.01Environmental SpecificationTemperature vii :- Operating: -21°C to 60°C / -6°F to 140°F - Storage: -40°C to 71°C / -40°F to 160°F Humidity:- 95% RH , non-condensingDocking SolutionsCopyright © 2019 Getac Technology Corporation and/or any of its affiliates. All Rights Reserved. Information provided herewith is for reference only,available specification shall be subjected to quotation by request. V01M07Y19WWFully Rugged TabletSoftwareGetac Settings and Google Applications (Search, Chrome, Gmail, Maps, YouTube, Play, Drive, Play Music, Play Movies, Duo and Photos)AccessoriesCarry bagAC adapter (24W; 12V/2A, 100-240VAC; 50 / 60 Hz)Vehicle adapter (56W, 12-24VDC)Capacitive stylusRotating Hand strap with Kick Stand and Stylus Holder Office dock Vehicle dockUSB to RS232 converter cableDocking connector to HDMI converter cable Protection film Shoulder strap Wrist strapBumper-to-Bumper warrantyAccidents can take your equipment out of service when you least expect it, especially in a rugged environment, which can cause costly equipment downtime.That is why Getac has introduced accidental damage as standard under our newBumper-to-Bumper warranty, to help minimize your enterprise IT costs.Bumper-to-Bumper is your hassle-free guarantee.That means you can depend on us to have your unit back in service within days.Standard3 years Bumper-to-Bumper.i Bluetooth performance and connectable distance may be subject to interference with the environments and performance on client devices, users may be able to reduce effects of interference by minimizing the number of active Bluetooth wireless devices that is operating in the area.ii 13.56MHz Contactless HF RFID/NFC reader (ISO 15693, 14443 A/B, Mifare and FeliCa ™ compliant).iii HF RFID/NFC combo reader applies to US & EU iv UHF RFID reader is mutually excusive with Barcode reader and HF RFID/NFC combo reader.v EU only (865~868MHz, UHF RFID tags of EPC Class 1 Gen2 ISO18000-6C standards compliant)The maximum read distance of UHF RFID is determined by the design, size of individual tags and environments. Contacting local Getac Sales Representatives for test arrangements is highly recommended.vi Weight and dimensions vary fromconfigurations and optional accessories.vii T ested by a national independent third party test lab following MIL-STD-810G.Havis Vehicle Dock (JAE)1--1Havis Vehicle Dock (Pogo)1--1Office Dock (JAE)Office Dock (Pogo)Getac-made Vehicle Dock (JAE)111111USB2.0 x 2USB2.0 x 2USB Host x 2USB Speaker Audio Output Serial Port 111LAN 1--1HDMI (WWAN, GPS) (WWAN, GPS)----11USB Host x 21--------11USB Host x 2MicroUSB Client x 111--(WWAN, GPS)RF antenna connectorDC in Jack GETAC TECHNOLOGY CORPORATION5F, Building A, No. 209, Section 1, Nangang Rd.,Nangang Dist., Taipei City, 11568, Taiwan, R.O.C.Tel : +886 2 2785 7888************************* I。
一体化教学解决方案—希沃交互智能平板软硬件介绍昆明松影科技有限公司目录一、传统多媒体教学解决方案 3二、多媒体教学发展趋势 4三、现代一体化教学解决方案 4四、希沃交互智能平板简介 9五、广州视睿电子科技简介 17六、售后服务体系 18 一、传统多媒体教学解决方案传统的多媒体教室大都直接采用投影机、视频展示台、计算机、电动屏幕、功放、音箱和电动窗帘等较现代化的教学设备，能够实现教学、学术交流和讲座的目的，能够满足现有的多媒体教学的需求。
但是传统多媒体教室（投影教室）在使用中也存在着一些突出问题，主要表现在：1课堂环境差。
传统多媒体教室中的投影机在日常教学使用中，对环境的光线有较高要求，如必须关闭门窗、拉紧窗帘，讲台附近的光源要关闭，否则学生无法看清和识别投射屏幕上的课件。
教室的光亮度降低，严重影响学生读书和记笔记，对学生的健康和学习非常不利。
2 师生互动差。
传统的多媒体教室一般都是由老师一个人讲解，“教师为主导、学生为主体”，绝大多数时间内学生都处于被动接受状态，尤其是物理、化学等情景教学，不能替代真实参与过程的思想感悟。
教师只能按既定的备课方案进行，课堂上灵活性差，教师发挥机智的余地小。
教师与学生之间富于人情味的及时交流大为减少(如眼睛对视，声音交流等)，教师与学生易产生情感障碍。
3维护经费支出高昂。
传统多媒体教室设备中，投影机占据了大量的经费。
投影机灯泡使用寿命的理论值在3000小时，而在学校使用中，实际寿命在400~600小时，投影机灯泡的价格为1600元；易损配件如遥控器300元；投影机的清洗和维修也非常昂贵。
4教学设备安置有安全隐患。
传统多媒体教室中，如此众多的设备都在教室讲台附近安装，而此处也是学生经常活动的空间，设备损坏的风险很高，更容易给好动的学生造成伤害。
二、多媒体教学发展趋势现代一体化多媒体设备，能够把原来的黑板、投影仪、背投电视、电子白板、音响等集成一个操作平台，只需一个按钮就可以实现各种教学设备的功能。
