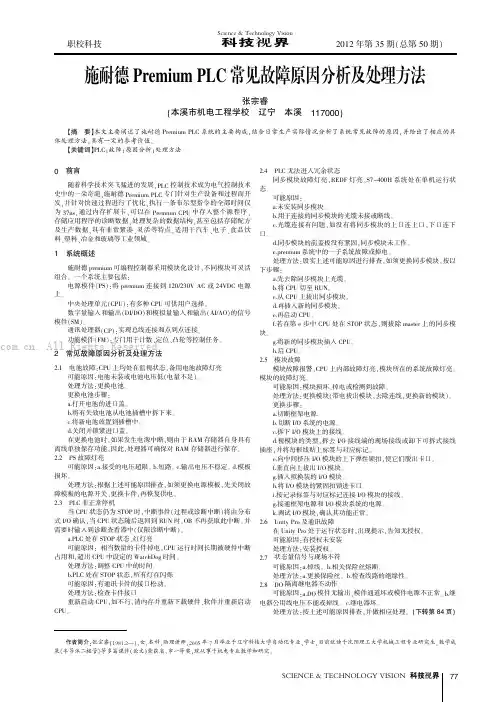

2012年第35期(总第50期)科技视界Science &Technology VisionSCIENCE &TECHNOLOGY VISION 科技视界0前言随着科学技术突飞猛进的发展,PLC 控制技术成为电气控制技术史中的一朵奇葩,施耐德Premium PLC 专门针对生产设备和过程而开发,并针对快速过程进行了优化,执行一条布尔型指令的全部时间仅为37ns,通过内存扩展卡,可以在Premium CPU 中存入整个源程序,存储应用程序的诊断数据,处理复杂的数据结构,甚至包括存储配方及生产数据,具有非常紧凑、灵活等特点,适用于汽车、电子、食品饮料、塑料、冶金和玻璃等工业领域。

1系统概述施耐德premium 可编程控制器采用模块化设计,不同模块可灵活组合。

一个系统主要包括:电源模件(PS):将premium 连接到120/230V AC 或24VDC 电源上。

中央处理单元(CPU):有多种CPU 可供用户选择。

数字量输入和输出(DI/DO)和模拟量输入和输出(AI/AO)的信号模件(SM)。

通讯处理器(CP):实现总线连接和点到点连接。

功能模件(FM):专门用于计数、定位、凸轮等控制任务。

2常见故障原因分析及处理方法2.1电池故障:CPU 上均处在监视状态,备用电池故障灯亮可能原因:电池未装或电池电压低(电量不足)。

处理方法:更换电池。

更换电池步骤:a.打开电池的进口盖。

b.将有失效电池从电池插槽中拆下来。

c.将新电池放置到插槽中。

d.关闭并锁紧进口盖。

在更换电池时,如果发生电源中断,则由于RAM 存储器自身具有离线单独保存功能,因此,处理器可确保对RAM 存储器进行保存。

2.2PS 故障灯亮可能原因:a.接受的电压超限。

b.短路。

c.输出电压不稳定。

d.模板损坏。

处理方法:根据上述可能原因排查,如须更换电源模板,先关闭故障模板的电源开关、更换卡件,再恢复供电。

2.3PLC 非正常停机当CPU 状态仍为STOP 时,中断事件(过程或诊断中断)将由分布式I/O 确认,当CPU 状态随后返回到RUN 时,OB 不再获取此中断。

12
TWIDO PLC 高级教程
目录
1.1 宏功能的应用 1.1.1 一般COMM通讯 1.1.2 变频器DRIVER通讯
1.2 CANOPEN通讯介绍 1.2.1 CANOPEN配置工具的用法 1.2.2 CANOPEN的编程方法
1.3 AS-I通讯介绍 1.3.1 AS-I配置工具的用法 1.3.2 AS-I的编程方法
1.6 PID指令的用法
13
Байду номын сангаас
第一章 PLC基础知识
目录
1.1 可编程控制器的发展历程 1.2 可编程控制器的基本结构 1.3 可编程控制器的工作原理
• 1.3.1 扫描原理 • 1.3.2 I/O映象区，响应时间 • 1.3.3 PLC如何取代传统的继电器、接触器控制电路
14
1.1 可编程控制器的发展历程 在现代化生产设备中，有大量的开关量、数字量、以及模拟量的控制装置。例
20
PLC的I/O响应时间 为了增强PLC的抗干扰能力，提高其可靠性，PLC的每个开关量输入端都采用光
电隔离等技术。为了能实现继电器控制线路的硬逻辑并行控制， PLC采用了不同于一 般微型计算机的运行方式（扫描技术）。以上两个主要原因，使得PLC得I/O响应比一 般微型计算机构成的工业控制系统慢很多，其响应时间至少等于一个扫描周期，一般 均大于一个扫描周期甚至更长。
2.2 TWIDO的选型 2.2.1 如何理解PLC的性能指标
2.3 TWIDO的安装与接线 2.3.1 导轨安装 2.3.2 CPU电源接线 2.3.3 离散量I/O模块接线 2.3.4 模拟量I/O模块接线
3
第三章 硬件寻址和内部软元件
目录
3.1 硬件地址分配方法 3.1.1 图解说明硬件地址分配方法(离散量％I、％Q和模拟量％IW、％QW的寻址规则)

每一个节的左边有一系列触点，这些触点根据 布尔变量值的TRUE和FALSE来传递从左到右的开 和关的状态。每一个触点是一个布尔变量，如变 量值为TRUE，通过连接线从左到右传递状态。否 则传递“关“的状态。在节最右边的线圈，根据 左边的状态获得一个开或关的值，并相应地赋给 一个布尔变量真或假值。
梯形图LD代码段的演示
梯形图：
IL编程语言：
FBD编程语言：
梯形图：
IL编程语言：
FBD编程语言：
1. 梯形图：
指令表：
FBD语言：
2. 梯形图：
指令表：
FBD语言：
3. 梯形图：
指令表：
FBD语言：
插入触点 符号： 快捷键：F4 说明：插入一个常开触点。若选中一个已有触点后 ，再调用此命令时，插入的触点会出现在 选中触点的左侧。 插入取反触点 符号： 快捷键：SHIFT+F4 说明：使用此命令可以在程序中插入一个常闭触点 。 插入串联右触点
输出指令
直接输出线圈 相关的位实体取等式的直接结果 反向输出线圈 相关的位实体取等式的直接反值
置位（SR）线圈 等式结果为1时，强制输出位置为1 复位（RS）线圈 等式结果为1时，强制输出位置为0
程序例：
分析：当%IX0.2状态是1时，将%QX1.1置位为1； 当 X1状态是1时，将%QX1.1置位0。
快捷键：CTRL+SHIFT+F4 说明：插入一个上升沿检测触点。选中一个已有的 触点，调用此命令，新触点会出现在所选 中触点的左侧。 插入下降沿触点 符号： 快捷键：CTRL+SHIFT+F5 说明：插入一个下降沿检测触点。选中一个已有的 触点，调用此命令，新触点会出现在所选 中触点的左侧。 插入线圈

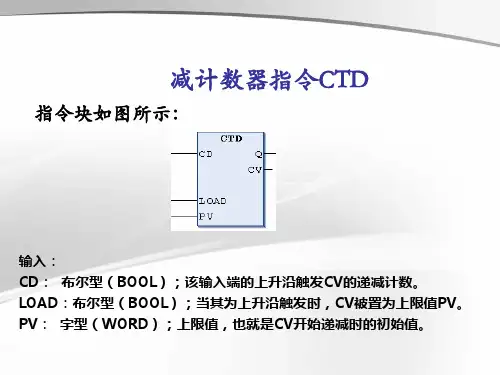

输入端X1执行FALSE变为TRUE，上升沿触发，则 CV_WORD自动减计数1；当X1第3次由FALSE变 TRUE上升沿触发时，CV_WORD递减到0时，此时Q 输出为1。
加计数指令CTU
指令块如下图所示：
输入： CU：布尔型（BOOL）；该输入端的上升沿触发CV的递增计数。 RESET：布尔型（BOOL）；当其为TRUE时，CV被复位为0。 PV：字型（WORD）；CV计数的上限。 输出： Q：布尔型（BOOL）；一旦CV达到其上限PV时，其值为TRUE。 CV：字型（WORD）；不断加1的值，直至其达到PV。
延时断开指令TOF
定时器功能块，完成关延时的功能。当定时器的 输入端由TRUE变为FALSE时（下降沿），等过了 一段时间后，定时器的输出端才变为FALSE。指令 块如下图所示：
输入： IN：布尔型（BOOL）；该输入端的下降沿触发ET端
的计时。 PT：时间型（TIME）；ET计时时间的上限值（延时
单按钮控制输出灯的程序
功能块R-TRIG的应用：
程序：
时序图：
功能介绍： (1)在程序中使用上升沿指令后，当输入点button的状态 由OFF转为ON，仅在驱动输入ON后1个扫描周期内，内部 软元件M3才动作。
(2)在输入点button上，第一个脉冲信号到来时，M3产生一 个扫描周期的单脉冲，使M3的常开触点闭合一个扫描周期。 (3)第一个按钮脉冲到来一个扫描周期后，M3断开，输出线 圈lamp接通，第二个支路使输出线圈lamp保持接通。
(4)当第二个脉冲到来时，M3再产生一个扫描周期的单脉冲， 使得输出线圈lamp的状态由接通变为断开。
(5)通过分析可知，通过一个输入点的上升沿的次数可控制 输出lamp的接通和断开。

施耐德的几种系列P L C介绍Document number：NOCG-YUNOO-BUYTT-UU986-1986UT施耐德的几种系列PLC介绍NEZA PLC（TSX08系列）NEZA系列是一个丰富功能的小型PLC,性能价格比高,体积小,通用性强.新一代的手持式编程器----中文掌上电脑PL707WinCE,支持中文界面,无论是编程,监控,调试还是现场操作,都十分方便.客户化功能块----把您的算法直接放入功能块,以便把它作为一个标准指令来使用.I/O点可从20点扩展到80点.■ Premium PLC（TSX 57系列）？中型机架,CPU功能强,速度快,内存大.丰富的联网通讯功能.紧凑灵活的开关量和多种模拟量模块.特种模块:高速计数模块,轴控制模块,步进控制模块,通信模块及称重模块.编程环境与Micro PLC 相同.■ Quantum PLC（140系列）？组态方便,维护简单.结构和模块的灵活选择.通过在世界范围内的上万的装机量,已被无数种应用证明满足各种应用需求.性能出色的处理器,先进的IEC方式编程,支持各种网络.■ Micro PLC（TSX37系列）？紧凑型机架,体积小,功能强,配置灵活,价格低.适合中国市场特点强大的CPU功能.速度快,内存大,集成LED显示窗,并可多任务运行.紧凑的I/O模块结构,开关量I/O容量大(可达248点).模拟量I/O点数多(可达41点),功能强(有40KHz的高速计数模块和集成的10KHz硬件计数和500Hz软件计数等).多种人机界面和丰富的联网功能,如: Modbus,Modbusplus(MB+),TCP/IP,Ethernet,Unitelway,Fipway等提供梯级图,指令流,顺控功能图三种组态语言. ？提供8种CPU卡件，可灵活实现本地控制与远程监视的完美结合。

提供开放的通讯连接，通讯适配器支持：Modbus Plus、Interbus、Profibus-DP、FIPIO、 ControlNet、DeviceNet、AS-I、TCP/IP以太网等。

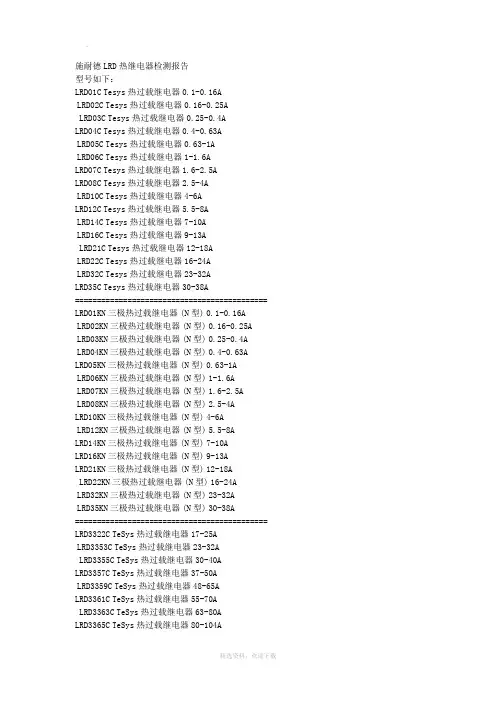

施耐德LRD热继电器检测报告型号如下：LRD01C Tesys热过载继电器0.1-0.16ALRD02C Tesys热过载继电器0.16-0.25ALRD03C Tesys热过载继电器0.25-0.4ALRD04C Tesys热过载继电器0.4-0.63ALRD05C Tesys热过载继电器0.63-1ALRD06C Tesys热过载继电器1-1.6ALRD07C Tesys热过载继电器1.6-2.5ALRD08C Tesys热过载继电器2.5-4ALRD10C Tesys热过载继电器4-6ALRD12C Tesys热过载继电器5.5-8ALRD14C Tesys热过载继电器7-10ALRD16C Tesys热过载继电器9-13ALRD21C Tesys热过载继电器12-18ALRD22C Tesys热过载继电器16-24ALRD32C Tesys热过载继电器23-32ALRD35C Tesys热过载继电器30-38A============================================ LRD01KN三极热过载继电器(N型)0.1-0.16A LRD02KN三极热过载继电器(N型)0.16-0.25A LRD03KN三极热过载继电器(N型)0.25-0.4A LRD04KN三极热过载继电器(N型)0.4-0.63A LRD05KN三极热过载继电器(N型)0.63-1ALRD06KN三极热过载继电器(N型)1-1.6ALRD07KN三极热过载继电器(N型)1.6-2.5ALRD08KN三极热过载继电器(N型)2.5-4ALRD10KN三极热过载继电器(N型)4-6ALRD12KN三极热过载继电器(N型)5.5-8ALRD14KN三极热过载继电器(N型)7-10ALRD16KN三极热过载继电器(N型)9-13ALRD21KN三极热过载继电器(N型)12-18ALRD22KN三极热过载继电器(N型)16-24ALRD32KN三极热过载继电器(N型)23-32ALRD35KN三极热过载继电器(N型)30-38A============================================ LRD3322C TeSys热过载继电器17-25ALRD3353C TeSys热过载继电器23-32ALRD3355C TeSys热过载继电器30-40ALRD3357C TeSys热过载继电器37-50ALRD3359C TeSys热过载继电器48-65ALRD3361C TeSys热过载继电器55-70ALRD3363C TeSys热过载继电器63-80ALRD3365C TeSys热过载继电器80-104ALRD4365TeSys三极热过载继电器80-104A LRD4367TeSys三极热过载继电器95-120A LRD4369TeSys三极热过载继电器110-140A LR9D5369三极热继电器90-150ALR9F5367三极热继电器60-100ALR9F5369三极热继电器90-150ALR9F5371三极热继电器132-220ALR9F7375三极热继电器200-330ALR9F7379三极热继电器300-500ALR9F7381三极热继电器380-630ALT3SA00M热敏检测继电器LT3SE00M热敏检测继电器LR97D015B电子过流继电器LR97D015E电子过流继电器LR97D015F7电子过流继电器LR97D015M7电子过流继电器LR97D07B电子过流继电器LR97D07E电子过流继电器LR97D07F7电子过流继电器LR97D07M7电子过流继电器LR97D25B电子过流继电器LR97D25E电子过流继电器LR97D25F7电子过流继电器LR97D25M7电子过流继电器LR97D38B电子过流继电器LR97D38E电子过流继电器LR97D38F7电子过流继电器LR97D38M7电子过流继电器LT4706BA电子过流继电器LT4706BS电子过流继电器LT4706EA电子过流继电器LT4706ES电子过流继电器LT4706F7A电子过流继电器LT4706F7S电子过流继电器LT4706M7A电子过流继电器LT4706M7S电子过流继电器LT4730BA电子过流继电器LT4730BS电子过流继电器LT4730EA电子过流继电器LT4730ES电子过流继电器LT4730F7A电子过流继电器LT4730F7S电子过流继电器LT4730M7A电子过流继电器LT4730M7S电子过流继电器LT4760BA电子过流继电器LT4760BS电子过流继电器LT4760EA电子过流继电器LT4760ES电子过流继电器LT4760F7A电子过流继电器LT4760F7S电子过流继电器LT4760M7A电子过流继电器LT4760M7S电子过流继电器LR2K0301K系列热继电器LR2K0302K系列热继电器LR2K0303K系列热继电器LR2K0304K系列热继电器LR2K0305K系列热继电器LR2K0306K系列热继电器LR2K0307K系列热继电器LR2K0308K系列热继电器LR2K0310K系列热继电器LR2K0312K系列热继电器LR2K0314K系列热继电器LR2K0316K系列热继电器LR2K0321K系列热继电器LR2K0322K系列热继电器LR7K0305K系列热继电器LR7K0306K系列热继电器LR7K0307K系列热继电器LR7K0308K系列热继电器LR7K0310K系列热继电器LR7K0312K系列热继电器LR7K0314K系列热继电器LR7K0316K系列热继电器LR7K0321K系列热继电器LR7K0322K系列热继电器============================================ LAD7B106TeSys热继电器附件LA7D3064TeSys热继电器附件LA7D1064N型热继电器附件LA7D305接触器附件LA7K0064K系列热继电器附件GK1DF熔断器座3P32A10×38Welcome !!! 欢迎您的下载，资料仅供参考！。

控制系统检维修作业指导书（施耐德Quantum PLC）1 总则1.1编写目的1.1.1为规范浙江中控技术股份有限公司北海炼化维保团队对于施耐德Quantum PLC控制系统的日常维护和大修检修作业行为。

1.1.2 为有利于检修方提高检维修工作效率，确保检维修工作质量，避免检维修作业中的错误与失误，强化维修人员的故障处理能力，提供完善、标准、规范的检修作业程序。

1.1.3 为有利于检修资料归档。

1.2 适用人员本作业指导书为所有浙江中控技术股份有限公司北海炼化维保团队作业人员所共同遵守的质量保证程序。

1.3 适用范围适用于中国石化北海炼化有限责任公司对施耐德Quantum PLC控制系统的日常维护、故障处理、检修等作业，其他PLC控制系统可参考使用。

1.4 编写依据本规程依据施耐德Quantum PLC控制系统技术资料编写。

1.5 确保目标1.5.1确保施耐德Quantum PLC控制系统在日常维护及大修的检修全过程无不安全因素发生。

1.5.2确保施耐德Quantum PLC控制系统检修项目的验收率、合格率为100％。

2 概述2.1 系统简介2.1.1 PLC的处理能力及其他QUANTUM的单个CPU IO处理能力65535个IO点，PLC处理器的处理能力余量计算（选择站点中IO最多的计算）：系统需要的处理能力＝（5DI+10DO+100(AI+AO)）X1.25＝（5X247+10X213+100(71+91+3)）X1.25＝24831＝25K系统处理能力余量＝(寄存器容量－系统需要的处理能力)/寄存器容量X100%＝（57K-25K）/57KX100%＝56%Quantum系列产品的所有模板均可带电插拔，且每块模板都有自诊断功能。

PLC处理器可以接收、处理其它站拷贝来的子程序，并可将本站的一些功能程序移植到需要的站场，以减少重复编程的工作量。

处理器的版本升级采用软件升级方式，而不用更换处理器。

关于施耐德昆腾PLC“算法或溢出错误”的分析处理方法发表时间：2019-08-13T11:25:00.910Z 来源：《基层建设》2019年第11期作者：胡卫军1 谌普业2 刘杰2 [导读] 摘要：本文主要介绍了施耐德昆腾系列PLC在大中型水力发电厂的机组控制应用中，当“算法或溢出错误”发生时，分别从外在现象、数据传递原理、运算过程等方面进行分析的一种方法。

五凌电力有限公司五强溪水电厂湖南省怀化市 419642 摘要：本文主要介绍了施耐德昆腾系列PLC在大中型水力发电厂的机组控制应用中，当“算法或溢出错误”发生时，分别从外在现象、数据传递原理、运算过程等方面进行分析的一种方法。

关键词：PLC；溢出；寄存器；有功功率引言五强溪水电厂位于湖南省怀化市沅陵县境内，电厂总装机容量1200MW，安装5台250MW的混流式机组（额定水头44.5m），是沅水流域骨干电厂，也是华中电网骨干调峰调频电厂。

1号~5号机组的现地控制单元（LCU）均采用施耐德昆腾系列PLC，编程软件为Unity Pro V5.0。

1 概述2016年4月8日10:29:05~10:29:07，2号机组带有功功率250MW，监控系统上位机操作员站突发如下报警：检查情况：(1)2号机组LCU 为CPUB主用，CPUA备用，工况正常。

(2)2号机组LCU触摸屏报“PLC溢出或运算错误动作”，未复归。

(3)2号机组LCU触摸屏无扫查开入量信号变位报警。

(4)使用维护终端检查CPUB中“PLC溢出或运算错误”地址%s18为1，检查CPUA中“PLC溢出或运算错误”地址%s18为0，判断“PLC溢出或运算错误”为瞬时报警，实际已复归。

2 原因分析2.1 扫查开入量异常变位分析五强溪电厂计算机监控系统上位机使用北京中水科的H9000 V3.0a系统，下位机使用施耐德昆腾系列PLC，采用分层分布式结构布置。

信号传递过程大致为①PLC数据采集模块→CPU模块中PLC程序→现地LCU触摸屏；②PLC数据采集模块→CPU模块中PLC程序→CPU中虚点寄存器→上位机系统。

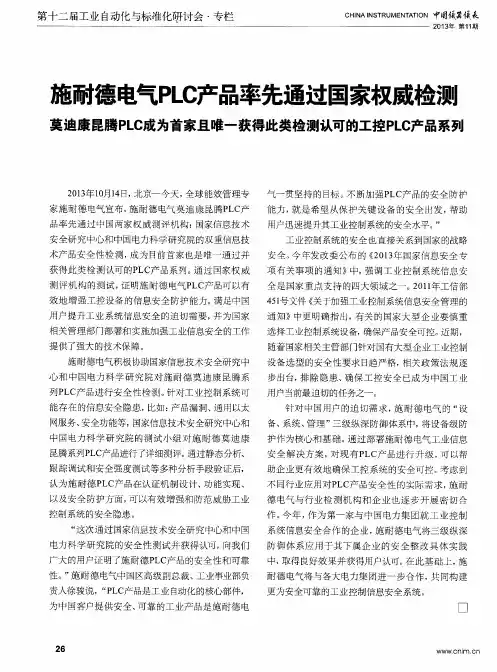

２ ０ １ ３ 年１ ０ 月１ ４ 日， 北 京一 今 天 ， 全 球 能效管 理专 家施 耐 德 电气 宣布 ， 施 耐 德 电气 莫迪 康 昆腾Ｐ Ｌ Ｃ 产 品率 先 通过 中国两家 权 威 测 评机 构 ： 国家信息 技 术 安全 研究 中心 和 中国电力科学 研 究 院的双 重信息 技 术产 品安 全 性检 测 ， 成 为 目前首 家也 是 唯一 通 过 并
网服务、 安全功能等， 国家信息技术安全研究中心和 中国电力科学研究 院的测试小组 对施耐德莫迪康
昆腾系列Ｐ Ｌ ｃ 产 品进行了详细测评 。 通 过静态 分析、 跟 踪 调试 和安 全强度 测 试等 多种分析 手段验 证 后， 认 为 施 耐 德Ｐ Ｌ Ｃ 产 品在认 证机 制 设 计、 功 能实 现 、 以及安 全 防 护方 面 ， 可 以有 效增 强和 防 范威 胁工 业 控制 系统 的安全 隐患 。 “ 这次 通 过 国家信息 技术 安全 研究 中心 和 中国 电力科 学 研 究 院 的安全 性 测 试 并 获得 认可， 向我们 广 大 的用户 证 明了施 耐 德 Ｐ Ｌ Ｃ 产 品的安 全 性和 可靠 性。 ”施耐 德 电气中 国区高级 副总裁 、 工 业事业部 负 责人 徐骏说 ，“ Ｐ Ｌ Ｃ 产 品是 工 业 自动化 的核 心部件 ， 为 中 国客户提 供 安 全、 可靠 的工 业 产 品是 施 耐德 电
气一贯坚 持 的 目标 。 不 断加 强Ｐ ＬＣ 产 品 的安 全 防 护 能力， 就 是 希望 从保 护 关 键 设 备 的安全 出发 ， 帮 助 用户迅速 提升其 工业 控制系统 的安 全水平 。 ” 工业 控制系 统 的安全 也直 接关 系 到 国家 的战略 安全。 今 年发 改 委 公布 的 ｛ （ ２ ０ １ ３ 年 国家信 息 安 全 专

知识创造未来

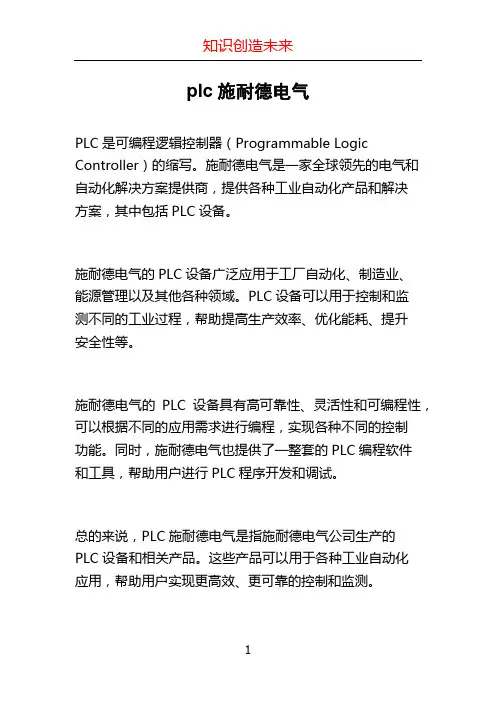

plc施耐德电气
PLC是可编程逻辑控制器（Programmable Logic Controller）的缩写。

施耐德电气是一家全球领先的电气和自动化解决方案提供商，提供各种工业自动化产品和解决
方案，其中包括PLC设备。

施耐德电气的PLC设备广泛应用于工厂自动化、制造业、
能源管理以及其他各种领域。

PLC设备可以用于控制和监
测不同的工业过程，帮助提高生产效率、优化能耗、提升
安全性等。

施耐德电气的PLC设备具有高可靠性、灵活性和可编程性，可以根据不同的应用需求进行编程，实现各种不同的控制
功能。

同时，施耐德电气也提供了一整套的PLC编程软件
和工具，帮助用户进行PLC程序开发和调试。

总的来说，PLC施耐德电气是指施耐德电气公司生产的PLC设备和相关产品。

这些产品可以用于各种工业自动化
应用，帮助用户实现更高效、更可靠的控制和监测。

1。

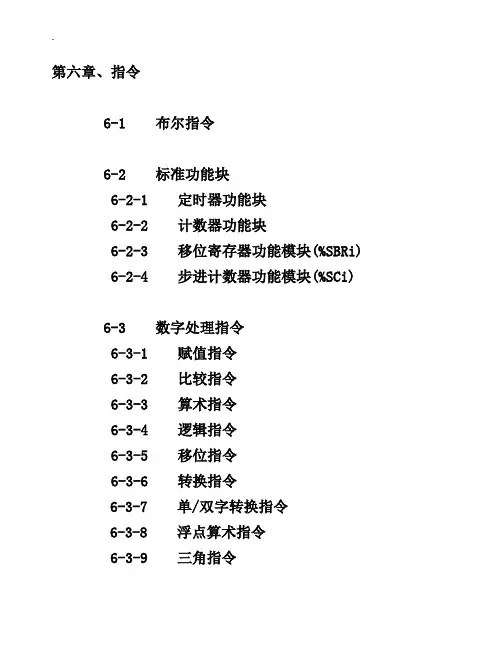

第六章、指令6-1 布尔指令6-2 标准功能块6-2-1 定时器功能块6-2-2 计数器功能块6-2-3 移位寄存器功能模块(%SBRi) 6-2-4 步进计数器功能模块(%SCi)6-3 数字处理指令6-3-1 赋值指令6-3-2 比较指令6-3-3 算术指令6-3-4 逻辑指令6-3-5 移位指令6-3-6 转换指令6-3-7 单/双字转换指令6-3-8 浮点算术指令6-3-9 三角指令6-3-10 转换指令6-3-11 整数转换指 <-> 浮点6-3-12 表求和功能6-3-13 表比较指令6-3-14 表查找指令6-3-15 表最大值和最小值查找功能6-3-16 表中某个值的出现次数6-3-17 表循环移动功能6-3-18 表排序功能6-4 程序控制指令6-4-1 END指令6-4-2 跳转指令6-4-3 子程序指令6-5 专用功能块6-5-1 LIFO/FIFO寄存器功能模块(%Ri) 6-5-2 脉宽调制功能模块(%PWM)6-5-3 脉冲发生器输出功能模块（%PLS）6-5-4 磁鼓控制器功能模块 (%DR)6-5-5 高速计数6-5-6 超高速计数器功能模块(%VFC)6-5-7 调度模块6-6 通讯指令6-6-1 信息发送/接收6-6-2 数据交换控制6-1 布尔指令掌握要点：布尔指令:用语所有位元件Load指令（装入）：LD，LDN，LDR，LDF分别对应常开，常闭，上升沿，和下降沿其中: N 代表“非”R 代表“上升沿”F 代表“下降沿”程序例:逻辑AND 指令 : AND, ANDN , ANDR , ANDF。

逻辑与指令执行操作数（或它的反转数，或上升沿，或下降沿）和前面指令的布尔运算结果间的逻辑与操作。

程序例:逻辑OR指令: OR , ORN , ORR , ORF，逻辑或指令执行操作数（或它的反转数，或上升沿，或下降沿）和前面指令的布尔运算结果间的逻辑或操作。

施耐德昆腾PLC测试手册PLC的测试软件为Concept2.6一.编程配置进入Concpet2.5后要进行给整个机站进行模块配置File →New proiect→双击PLC selection→选择PLC型号PLC Family为Quantum∥CPU/Executive为被测试CPU型号140 CPU 113 03选型完成后双击I/O Map 配置总站程序双击edit下面的三个小数点(进行站内PLC模块配置)Module 站内模块型号.1-1一般第一个模块为电源模块双击1-1右边的三个小数点进行先型Peower supply为机架上的被测试电源模块型号. 140 CPS 114 101-2设置为CPU型号双击1-2右边的三个小数点进行先型CPU为机架上的被测试CPU型号140 CPU 113 031-3设置为输出模块型号双击1-3右边的三个小数点进行先型输出模块为机架上的被测试型号. 点击Discrete out 选择模块型号140 DD0 353 00 Dcoutput 24v 4*8Out Ref 设置为000001 确认后Out End 会成为000032 表示模块有32个点输出1-4设置为输出模块型号双击1-4右边的三个小数点进行先型输出模块为机架上的被测试型号. 点击Discrete out 选择模块型号140 DD0 353 00 Dcoutput 24v 4*8Out Ref 设置为000033 确认后Out End 会成为000064 表示模块有32个点输出接第一个输出模块.配置设置完成后点OK再进行PLC连接点击Online→connect PLC与电脑串口通讯连接连接前需要对以下设置Protocol type为ModbusPLC Node 为001Mode 为RTUDevice为COM1二.与电脑连接Access level为Change configuration完成后点击OK. 表示进行连接连接上以后观察PLC的CPU状态Modbus+每秒闪三下. Modbus 每秒闪一下三.配置下载配置完成后需要把机架上的设置下载进去.点击online→Download进行配置下载下载时间大约有20多分钟.完成后会出现save proiect as 就是需要保存配置. 文件名随便取DDO35300下载保存完成后1.查看DDO 353 00输出模块的Active灯是否亮.如果亮表示配置已经下载成功.2.查看CPU模块的RUN运行灯是否亮, 如果亮了表示CPU正在工作点击Online→online control panet来控制CPU运行.点击Stop controller 表示停止运行(注意观察CPU的RUN灯和输出模块DDO的Active灯的变化,停止了两种模块的灯都会熄灭)点击Start controller 表示开始运行(注意观察CPU的RUN灯和输出模块DDO的Active灯的变化,停止了两种模块的灯都会亮) 上述正常表示CPU测试正常.下面还需要对输出模块的输出点测试:。
