第十一章 大比例尺数字地形图测绘11.1 复习笔记【知识框架】【重点难点归纳】 一、大比例尺测图的技术设计 通常所指的大比例尺测图系指1:500～1:5000比例尺测图，而1:10000～1:50000比例尺测图目前多用航测法成图。
小于1:50000的小比例尺图，则是根据较大比例尺地图及各种资料编绘而成。
大比例尺测图除测绘地形图以外，还有地籍图、房产图和地下管线图等（见表11-1-1），它们的基本测绘方法是相同的，并具有本地统一的平面坐标系统、高程系统和图幅分幅方法。
表11-1-1 大比例尺测图的类型 大比例尺测图的技术设计 图根控制测量 图根控制测量和测站点测定 测站点的测定 全站仪的半测回观测法 野外数据采集模式 野外采集数据 数据记录内容和格式 连接线代码 图形信息码的输入 数字地形图编辑和输出 大比例尺数字地形图质量控制 数据库概念 地形图数据库 数据模型 地形图数据 碎部测量分类主要内容二、图根控制测量和测站点测定1．图根控制测量测区高级控制点的密度不可能满足大比例尺测图的需要，这时应布置适当数量的图根控制点，又称图根点，直接供测图使用。
图根控制布设，是在各等级点的控制下进行加密,图根控制一般不超过两次附合。
在较小的独立测区测图时，图根控制也可作为首级控制。
2．测站点的测定测图时应尽量利用各级控制点作为测站点，但由于地表上的地物、地貌有时是极其复杂零碎的，要全部在各级控制点上测绘所有的碎部点往往是困难的，因此，除了利用各级控制点外，还要增设测站点。
尤其是在地形琐碎、合水线地形复杂地段，小沟、小山脊转弯处，房屋密集的居民地，以及雨裂冲沟繁多的地方，对测站点的数量要求会多一些，但要切忌用增设测站点作大面积的测图。
3．全站仪的半测回观测法在图根控制和测站点测量中，采用全站仪进行观测，可按半测回观测法观测水平方向和竖角。
全站仪半测回观测法是预先测定经纬仪的横轴误差、视准轴误差和竖盘指标差，并储存在全站仪内存或电子手簿中，在观测水平方向和竖角时，由程序对半测回观测方向和天顶距自动进行改正来消除其影响。
摘要：随着我国工程建设的飞速发展，工程项目管理的重要性日益凸显。
工程项目管理数据库作为工程项目管理的重要组成部分，其设计质量直接影响到工程项目的顺利进行。
本文针对工程项目管理数据库的设计，从需求分析、概念结构设计、逻辑结构设计、物理结构设计等方面进行了详细阐述，以期为我国工程项目管理数据库的设计提供参考。
一、引言工程项目管理数据库是工程项目管理信息系统的重要组成部分，其目的是对工程项目进行有效的数据管理和信息共享。
随着工程项目规模的不断扩大，项目管理信息的复杂性日益增加，对数据库设计的要求也越来越高。
本文旨在通过对工程项目管理数据库的设计，提高工程项目管理的效率和质量。
二、需求分析1. 数据需求工程项目管理数据库需要收集和存储以下数据：（1）项目基本信息：项目名称、项目编号、项目类型、项目地点、项目规模、项目工期等。
（2）项目组织结构：项目组织架构、部门职责、人员信息等。
（3）项目进度管理：项目进度计划、实际进度、变更记录等。
（4）项目成本管理：项目预算、实际成本、成本分析等。
（5）项目质量管理：质量目标、质量控制点、质量检查记录等。
（6）项目安全管理：安全目标、安全措施、安全事故记录等。
2. 功能需求（1）数据录入：支持对各类项目管理数据的录入、修改、删除等操作。
（2）数据查询：根据不同需求，提供多种查询方式，如按项目、按部门、按人员等。
（3）数据统计：对项目数据进行统计、分析，为项目管理提供决策支持。
（4）数据报表：生成各类项目管理报表，如项目进度报表、成本报表、质量报表等。
（5）数据备份与恢复：定期备份数据库，确保数据安全。
三、概念结构设计1. 概念结构设计原则（1）标准化：遵循国家相关标准和规范。
（2）模块化：将数据库分为多个模块，便于管理和维护。
（3）一致性：确保数据库中数据的一致性。
（4）可扩展性：支持未来项目管理的需求扩展。
2. 概念结构设计根据需求分析，将工程项目管理数据库分为以下模块：（1）项目信息模块：包括项目基本信息、项目组织结构等。
控制点水准测量记录计算表
控制点水准测量记录计算表是用于记录和计算控制点的高程数
据的表格。
在测量工程中，控制点的高程数据是非常重要的，它们用于确定地面的高低变化，以及在建筑、道路和其他基础设施工程中确定水平的位置。
控制点水准测量通常需要使用水准仪和测量杆来测量点的高程。
测量过程中，测量员会记录测量点的编号、观测日期、测量仪器的型号和编号等基本信息。
然后，测量员会在测量点上放置测量杆，并使用水准仪来测量杆的高程。
测量完成后，测量员会将测量数据记录在控制点水准测量记录计算表中。
这个表格通常包括以下列：测量点编号、观测日期、仪器型号、仪器编号、测量杆高程、读数、仪器视距、大气压力、温度等。
测量员会将每个观测点的数据都记录在相应的行中。
在记录完测量数据后，需要进行计算来确定每个测量点的高程。
这通常涉及到一些数学运算，例如校正杆高程、计算差值、平均值等。
这些计算可以帮助测量员排除误差，提高数据的准确性。
除了记录和计算控制点的高程数据外，控制点水准测量记录计算表还可以包括其他信息，例如测量员的姓名、测量地点的描述、备注等。
这些信息可以帮助其他人理解和使用测量数据。
总之，控制点水准测量记录计算表是一个重要的工具，用于记录和计算控制点的高程数据。
它可以提供准确的测量结果，并为后续的工程设计和建设提供基础。

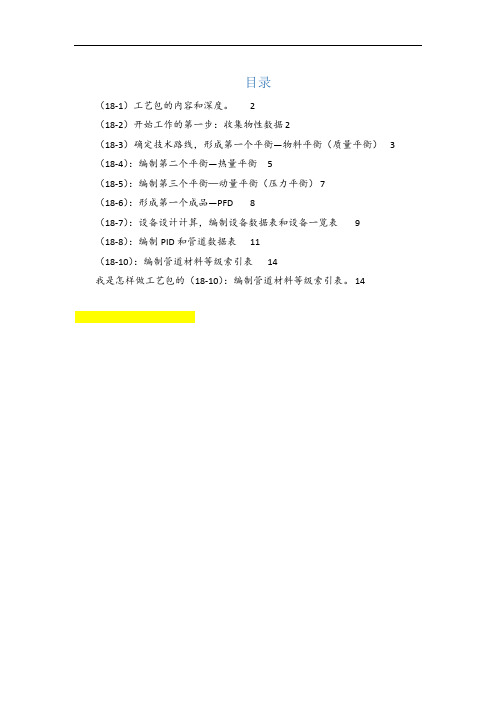

目录（18-1）工艺包的内容和深度。
