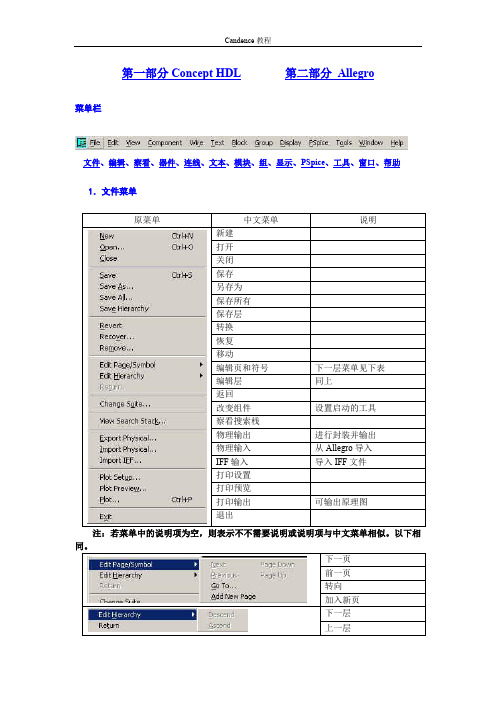

（完整版）Cadenceallegro菜单解释.docCadence allegro菜单解释——file已有320 次阅读2009-8-16 19:17 | 个人分类: | 关键词 :Cadence allegro file 菜单解释每一款软件几乎都有File 菜单，接下来详细解释一下allegro 与其他软件不同的菜单。
new新建 PCB文件，点 new 菜单进入对话框后， drawing type 里面包含有 9 个选项，一般我们如果设计 PCB就选择默认第一个 board 即可。
如果我们要建封装库选 package symbol即可，其他 7 个选项一般很少用，大家可以理解字面意思就可以知道什么意思了。
open打开你所要设计的PCB文件，或者封装库文件。
recent designs打开你所设计的PCB文件，一般是指近期所设计的或者打开过的PCB文件。
save保存save as另存为，重命名。
importimport 菜单包含许多项，下面详细解释一下我们经常用到的命令。
logic 导入网表，详细介绍在 allegro 基础教程连载已经有介绍，在此不再详细介绍。
artwork 导入从其他 PCB文件导出的 .art 的文件。
一般很少用词命令。
命令 IPF和 stream 很少用，略。
DXF导入结构要素图或者其他DXF的文件。
导入方法如下：点import/DXF 后，在弹出的对话框选择，在DXF file里选择你要导入的DXF的路径， DXF units选择 MM ，然后勾选 use default text table 和 incremental addition ，其他默认即可。
再点 edit/view layers 弹出对话框，勾选 select all，DXF layer filter选择all，即为导入所有层的信息，然后在下面的class里选择board geometry，subclass选择 assembly_notes，因为一般导入结构要素图都是导入这一层，然后点ok，进入了点import/DXF 后弹出的对话框，然后点import 即可将结构要素图导入。
26、非电气引脚零件的制作1、建圆形钻孔：（1）、parameter：没有电器属性（non-plated）（2）、layer：只需要设置顶层和底层的regular pad，中间层以及阻焊层和加焊层都是null。
注意：regular pad要比drill hole大一点27、Allegro建立电路板板框步骤：1、设置绘图区参数，包括单位，大小。
2、定义outline区域3、定义route keepin区域（可使用Z-copy操作）4、定义package keepin区域5、添加定位孔28、Allegro定义层叠结构对于最简单的四层板，只需要添加电源层和底层，步骤如下：1、Setup –> cross-section2、添加层，电源层和地层都要设置为plane，同时还要在电气层之间加入电介质，一般为FR-43、指定电源层和地层都为负片（negtive）4、设置完成可以再Visibility看到多出了两层：GND和POWER5、铺铜（可以放到布局后再做）6、z-copy –> find面板选shape（因为铺铜是shape）–> option面板的copy to class/subclass选择ETCH/GND（注意选择create dynamic shape）完成GND层覆铜7、相同的方法完成POWER层覆铜Allegro生成网表1、重新生成索引编号：tools –> annotate2、DRC检查：tools –> Design Rules Check，查看session log。
3、生成网表：tools –> create netlist，产生的网表会保存到allegro文件夹，可以看一下session log内容。
29、Allegro导入网表1、file –> import –> logic –> design entry CIS（这里有一些选项可以设置导入网表对当前设计的影响）2、选择网表路径，在allegro文件夹。
allegro 操作技巧和总结Allegro是一款广泛使用的电子设计自动化软件，主要用于PCB设计。
以下是一些Allegro操作技巧和总结：1. 布局技巧：摆放元件时，可以使用Edit菜单中的move、mirror或rotate命令。
设置各层颜色，例如top层为粉色，bottom层为蓝色，有助于区分正反面。
当大电容和小电容同时对一点滤波时，应将小电容拉出的线连接到器件管脚，以靠近管脚的方式放置小电容。
2. 查看线宽和线长：使用Display菜单中的Element功能，并勾选Cline Segs选项，然后点击连线，即可在弹出的信息框中查看线宽和线长信息。
3. 显示过孔焊盘轮廓：在Setup菜单中选择DesignParameters，然后在Display菜单栏中勾选Display planted holes选项。
4. 使用CRTL键：在执行逐个多选指令如Hilight-Temp Group时，按CRTL键可实现反向选择的功能；执行逐个多选指令如Dehilight-Temp Group时，按CRTL键可实现取消选择的功能。
5. 更新封装：完成封装修改后，在Palce-Update Symbols中选择要更新的封装，并确保勾选Update Symbol Padstacks和Ignore FIXED property选项。
6. 设置约束规则：在Setup-Constrains-Set Standard Values中设置线宽和线间距，间距主要包括pin to pin、line to pin、line to line等。
主要使用spacing rule set和physical rule set。
7. 设置Hilight的显示方式：在Setup-User Preferences-Display中勾选Display_Nohilitefont，则以实线显示Hilight，反之则以虚线显示。
8. 设置Differential Pair属性：先设定对net的Differential Pair property，然后在Constraints System控制面板中选择Spacing Rule Nets栏的Attach Property Nets，并在Allegro窗口Control Panel的Find by Name下选择Property，选取相应Property，再对其套用Spacing Rule即可。
Allegro操作说明（中⽂）Word⽂档26、⾮电⽓引脚零件的制作1、建圆形钻孔：（1）、parameter：没有电器属性（non-plated）（2）、layer：只需要设置顶层和底层的regular pad，中间层以及阻焊层和加焊层都是null。
注意：regular pad要⽐drill hole⼤⼀点27、Allegro建⽴电路板板框步骤：1、设置绘图区参数，包括单位，⼤⼩。
2、定义outline区域3、定义route keepin区域（可使⽤Z-copy操作）4、定义package keepin区域5、添加定位孔28、Allegro定义层叠结构对于最简单的四层板，只需要添加电源层和底层，步骤如下：1、Setup –> cross-section2、添加层，电源层和地层都要设置为plane，同时还要在电⽓层之间加⼊电介质，⼀般为FR-43、指定电源层和地层都为负⽚（negtive）4、设置完成可以再Visibility看到多出了两层：GND和POWER5、铺铜（可以放到布局后再做）6、z-copy –> find⾯板选shape（因为铺铜是shape）–> option⾯板的copy to class/subclass选择ETCH/GND（注意选择create dynamic shape）完成GND层覆铜7、相同的⽅法完成POWER层覆铜Allegro⽣成⽹表1、重新⽣成索引编号：tools –> annotate2、DRC检查：tools –> Design Rules Check，查看session log。
3、⽣成⽹表：tools –> create netlist，产⽣的⽹表会保存到allegro⽂件夹，可以看⼀下session log内容。
29、Allegro导⼊⽹表1、file –> import –> logic –> design entry CIS（这⾥有⼀些选项可以设置导⼊⽹表对当前设计的影响）2、选择⽹表路径，在allegro⽂件夹。
26、非电气引脚零件的制作1、建圆形钻孔：（1）、parameter：没有电器属性（non-plated）（2）、layer：只需要设置顶层和底层的regular pad，中间层以及阻焊层和加焊层都是null。
注意：regular pad要比drill hole大一点27、Allegro建立电路板板框步骤：1、设置绘图区参数，包括单位，大小。
2、定义outline区域3、定义route keepin区域（可使用Z-copy操作）4、定义package keepin区域5、添加定位孔28、Allegro定义层叠结构对于最简单的四层板，只需要添加电源层和底层，步骤如下：1、Setup –> cross-section2、添加层，电源层和地层都要设置为plane，同时还要在电气层之间加入电介质，一般为FR-43、指定电源层和地层都为负片（negtive）4、设置完成可以再Visibility看到多出了两层：GND和POWER5、铺铜（可以放到布局后再做）6、z-copy –> find面板选shape（因为铺铜是shape）–> option面板的copy to class/subclass选择ETCH/GND（注意选择create dynamic shape）完成GND层覆铜7、相同的方法完成POWER层覆铜Allegro生成网表1、重新生成索引编号：tools –> annotate2、DRC检查：tools –> Design Rules Check，查看session log。
3、生成网表：tools –> create netlist，产生的网表会保存到allegro文件夹，可以看一下session log内容。
29、Allegro导入网表1、file –> import –> logic –> design entry CIS（这里有一些选项可以设置导入网表对当前设计的影响）2、选择网表路径，在allegro文件夹。
allegro 软件常用功能操作汇总1.在allegro中怎样移动元件的标识edit-->move,右边find面板只选text~~~2.allegro 查找元件的方法按F5然后在Find 面板，Find by name 下面选Symbol(or pin) ，接着再下面输入元件名称，按回车后，屏幕就会高亮这个元件3.allegro 如何将元件元件到底层edit---mirror,find栏选SYMBOL和TEXT4.在Allegro中如何更改字体和大小（丝印，位号等）配置字体:allegro 15.2:setup->text sizestext blk:字体编号photo width: 配置线宽width,height:配置字体大小改变字体大小：edit->change，然后在右边控制面板find tab里只选text（只改变字体）然后在右边控制面板options tab里line width添线的宽度和text block里选字体的大小。
最后选你准备改变的TEXT。
框住要修改的所有TEXT可以批量修改allegro 16.0: setup->design->parameter->text->setup text sizetext blk:字体编号photo width: 配置线宽width,height:配置字体大小改变字体大小：edit->change，然后在右边控制面板find tab里只选text（只改变字体）然后在右边控制面板options tab里line width添线的宽度和text block里选字体的大小。
class->ref des->new sub class->silkscreen_top最后选你准备改变的TEXT,框住要修改的所有TEXT可以批量修改,注意：如果修改顶层丝印要先关掉底部丝印层,silkscreen_bottom和display_bottom--------------------------------------------------------------------在建封装的时候可以设定5.如何allegro在中取消Package to Package Spacing的DRC检测setup -> constraint -> design constraints -> package to package ->off6.fanout by pick 的用途route－>fanout by pick给bga自动的打via，对某个器件进行fanout，通俗的说就是从pin拉出一小段表层或底层线，打个孔7.No Placement Grid was found 的处理方法edit -> z-copy -> option->package keepin层-> offset =40或者Setup -> Area -> Package KeepinROUTING KEEPIN 一般内移40MIL,PACK AGE KEEPING 一般内移120MIL8.在PCB Editor 启动Specctra的方法点击菜单route ->route Editor 启动9.ERROR Unable to open property mapping file: devparam.txt.ERROR Unable to open property mapping file: devparam.txt.解决方法PSpice->Edit Simulation Profile-> Configuration Files->Library-> Library path->(<orcad>toolspspicelibrary)资讯版权声明:本网转载自其它媒体的信息，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责,如有版权问题，可以立即删。
Cadenceallegro菜单使用说明Cadence Allegro菜单使用说明1. 简介本文档旨在向使用Cadence Allegro软件的用户提供菜单使用说明。
Cadence Allegro是一款常用的电子设计自动化（EDA）软件，有助于进行电路设计和 PCB 布局。
2. 界面概述Cadence Allegro的界面主要由工具栏、菜单栏和主编辑区组成。
菜单栏包含了软件的各种功能和工具，方便用户进行设计和布局操作。
3. 菜单使用Cadence Allegro的菜单栏提供了丰富的功能和工具，方便用户进行电路设计和布局。
以下是一些常用菜单和其功能的介绍：3.1 文件菜单文件菜单可以用于新建、打开和保存设计文件，以及进行打印和导出等操作。
- 新建设计文件: `文件` -> `新建`- 打开设计文件: `文件` -> `打开`- 保存设计文件: `文件` -> `保存`- 打印设计文件: `文件` -> `打印`- 导出设计文件: `文件` -> `导出`3.2 编辑菜单编辑菜单提供了一系列用于编辑和处理设计文件的功能和工具。
- 撤销上一步操作: `编辑` -> `撤销`- 复制选定的元件或图形: `编辑` -> `复制`- 粘贴剪贴板的内容: `编辑` -> `粘贴`- 删除选定的元件或图形: `编辑` -> `删除`- 查找和替换元件或图形: `编辑` -> `查找和替换`3.3 视图菜单视图菜单用于控制设计的可见性和显示方式。
- 放大或缩小设计: `视图` -> `放大` / `视图` -> `缩小`- 移动设计视图: `视图` -> `移动`- 显示或隐藏参考层: `视图` -> `参考层`- 显示或隐藏网络标签: `视图` -> `网络标签`3.4 工具菜单工具菜单提供了一些实用的辅助工具和功能。
- 进行电路仿真: `工具` -> `电路仿真`- 进行电路布局和线路连接: `工具` -> `布局和线路连接`- 进行信号完整性分析: `工具` -> `信号完整性分析`- 进行功率完整性分析: `工具` -> `功率完整性分析`4. 其他说明以上仅是一些常用菜单和功能的介绍，Cadence Allegro软件还提供了许多其他有用的功能和工具，用户可以根据自己的需求进行探索和使用。
allegro options栏介绍Allegro Options栏介绍Allegro是一家全球领先的电商平台，为用户提供了丰富多样的购物选项和个性化设置。
其中，Allegro Options栏是一个重要的功能，它为用户提供了一系列的选项，以满足不同的购物需求和个性化偏好。
本文将介绍Allegro Options栏的功能和使用方法，帮助用户更好地利用这个强大的工具。
1. 价格区间选项Allegro Options栏中的价格区间选项可以帮助用户在购物过程中更加精确地筛选商品。
用户可以根据自己的预算，在价格区间选项中选择合适的价格范围，以便快速找到符合自己预期的商品。
2. 商品分类选项Allegro Options栏中的商品分类选项可以帮助用户按照自己的需求，将商品进行分类展示。
用户可以根据自己的购物目的，在商品分类选项中选择适合自己的商品类别，以便更快地找到自己感兴趣的商品。
3. 品牌选项Allegro Options栏中的品牌选项可以帮助用户根据自己的喜好，选择心仪的品牌。
用户可以在品牌选项中选择自己喜欢的品牌，以便更准确地找到自己所需的商品。
4. 快递选项Allegro Options栏中的快递选项可以帮助用户根据自己的需求，选择合适的快递方式。
用户可以在快递选项中选择自己喜欢的快递方式，以便更好地满足自己的购物需求。
5. 促销选项Allegro Options栏中的促销选项可以帮助用户寻找优惠和促销活动。
用户可以在促销选项中选择自己喜欢的促销方式，以便享受到更多的优惠和折扣。
6. 评价选项Allegro Options栏中的评价选项可以帮助用户根据其他用户的评价，对商品进行筛选。
用户可以选择只看好评、中评或差评的商品，以便更好地了解商品的质量和口碑。
7. 地域选项Allegro Options栏中的地域选项可以帮助用户根据自己的地理位置，选择适合自己的商品。
用户可以在地域选项中选择自己所在的地区，以便更好地找到符合当地需求的商品。
Cadence allegro菜单解释——file已有 320 次阅读2009-8-16 19:17|个人分类:工作|关键词:Cadence allegro file 菜单解释每一款软件几乎都有File菜单，接下来详细解释一下allegro与其他软件不同的菜单。
new新建PCB文件，点new菜单进入对话框后，drawing type里面包含有9个选项，一般我们如果设计PCB就选择默认第一个board即可。
如果我们要建封装库选package symbol即可，其他7个选项一般很少用，大家可以理解字面意思就可以知道什么意思了。
open打开你所要设计的 PCB文件，或者封装库文件。
recent designs打开你所设计的PCB文件，一般是指近期所设计的或者打开过的PCB文件。
save保存save as另存为，重命名。
importimport 菜单包含许多项，下面详细解释一下我们经常用到的命令。
logic 导入网表，详细介绍在allegro基础教程连载已经有介绍，在此不再详细介绍。
artwork 导入从其他PCB文件导出的.art的文件。
一般很少用词命令。
命令IPF和stream 很少用，略。
DXF 导入结构要素图或者其他DXF的文件。
导入方法如下：点import/DXF后，在弹出的对话框选择，在DXF file里选择你要导入的DXF的路径，DXF units 选择MM，然后勾选use default text table和incremental addition，其他默认即可。
再点edit/view layers弹出对话框，勾选select all，DXF layer filter选择all，即为导入所有层的信息，然后在下面的class里选择board geometry，subclass选择assembly_notes，因为一般导入结构要素图都是导入这一层，然后点ok，进入了点import/DXF后弹出的对话框，然后点import即可将结构要素图导入。
26、非电气引脚零件的制作1、建圆形钻孔：（1）、parameter：没有电器属性（non-plated）（2）、layer：只需要设置顶层和底层的regular pad，中间层以及阻焊层和加焊层都是null。
注意：regular pad要比drill hole大一点27、Allegro建立电路板板框步骤：1、设置绘图区参数，包括单位，大小。
2、定义outline区域3、定义route keepin区域（可使用Z-copy操作）4、定义package keepin区域5、添加定位孔28、Allegro定义层叠结构对于最简单的四层板，只需要添加电源层和底层，步骤如下：1、Setup –> cross-section2、添加层，电源层和地层都要设置为plane，同时还要在电气层之间加入电介质，一般为FR-43、指定电源层和地层都为负片（negtive）4、设置完成可以再Visibility看到多出了两层：GND和POWER5、铺铜（可以放到布局后再做）6、z-copy –> find面板选shape（因为铺铜是shape）–> option面板的copy to class/subclass选择ETCH/GND（注意选择create dynamic shape）完成GND层覆铜7、相同的方法完成POWER层覆铜Allegro生成网表1、重新生成索引编号：tools –> annotate2、DRC检查：tools –> Design Rules Check，查看session log。
3、生成网表：tools –> create netlist，产生的网表会保存到allegro文件夹，可以看一下session log内容。
29、Allegro导入网表1、file –> import –> logic –> design entry CIS（这里有一些选项可以设置导入网表对当前设计的影响）2、选择网表路径，在allegro文件夹。
