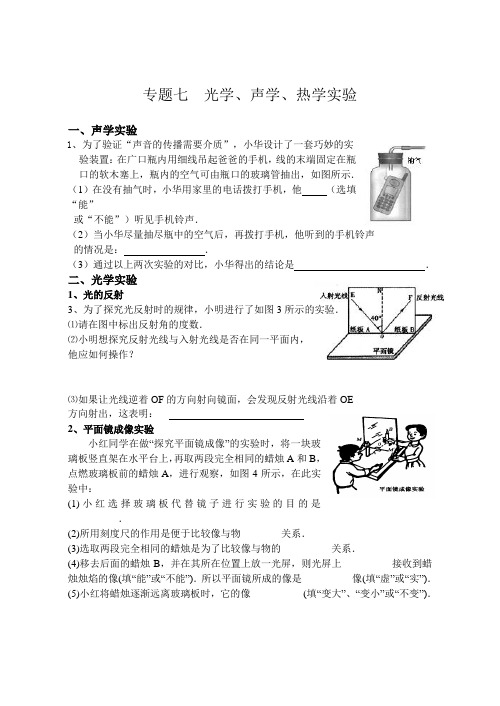

专题七光学、声学、热学实验一、声学实验1、为了验证“声音的传播需要介质”，小华设计了一套巧妙的实验装置：在广口瓶内用细线吊起爸爸的手机，线的末端固定在瓶口的软木塞上，瓶内的空气可由瓶口的玻璃管抽出，如图所示．（1）在没有抽气时，小华用家里的电话拨打手机，他（选填“能”或“不能”）听见手机铃声．（2）当小华尽量抽尽瓶中的空气后，再拨打手机，他听到的手机铃声的情况是：．（3）通过以上两次实验的对比，小华得出的结论是．二、光学实验1、光的反射3、为了探究光反射时的规律，小明进行了如图3所示的实验．⑴请在图中标出反射角的度数．⑵小明想探究反射光线与入射光线是否在同一平面内，他应如何操作？⑶如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：2、平面镜成像实验小红同学在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图4所示，在此实验中：(1)小红选择玻璃板代替镜子进行实验的目的是__________．(2)所用刻度尺的作用是便于比较像与物________关系．(3)选取两段完全相同的蜡烛是为了比较像与物的__________关系．(4)移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上__________接收到蜡烛烛焰的像(填“能”或“不能”)．所以平面镜所成的像是__________像(填“虚”或“实”)．(5)小红将蜡烛逐渐远离玻璃板时，它的像__________ (填“变大”、“变小”或“不变”)．3、凸透镜成像实验在“探究凸透镜成像的规律”的实验中．(1)实验时，调整__________和__________ 的高度，使它们的中心大致在．(2)小华同学拿着一个凸透镜正对着太阳光，用一张白纸在透镜的另一侧来回移动，得到一个最小最亮的光斑，测得此时光斑到透镜光心的距离是10cm，试问：此凸透镜的焦距是______cm．他测的实验数据如下表．①分析1、2、3次实验的数据可知______________、________________．②在第5次实验中，从______ 一侧瓶过透镜看到在 __________ 一侧放大的像．③如图所示在光屏上出现清晰的烛焰的像，，由此可以判断蜡烛到凸透镜的距离所在的范围是．利用凸透镜的这一原理可制成．三、热学实验1、在“观察水的沸腾”的实验中⑴a. A图中操作的错误是______________________________________________.b. B图中读数的错误是________________________________________________.c. 若操作正确无误，根据C图可知此时烧杯中水的实际温度是__________℃.⑵实验过程中主要观察___________________、___________．⑶为了节约能源适当缩短实验时间，可以采取的措施有(写出两种)：____________________、_________________.⑷如图（甲）（乙）所示，图是水沸腾时的情况．⑸如下表是本实验过程中不同时刻温度记录则该地水的沸点为℃，当地的大气压1标准大气压(填“大于、等于”或“小于”)(6)如下图所示，是三位同学作出水的沸腾图像，其中正确的是( )(7)该同学在做实验时，发现从开始给水加热到水开始沸腾所用的时间过长，请你帮助他找出可能存在的原因．（写出两种即可）①__________________________________________________②__________________________________________________2、如右图，是海波的___________图像，图像中的AB段是________态；BC段表示________过程，在这个过程中虽然_____________，但温度________．CD段是________态．3、某同学在做“研究海波熔化”的实验．(1)他用温度计测量海波在加热过程中的温度时，主要步骤有（）A.将温度计的玻璃泡与海波充分接触，不要碰到容器底或容器壁B.了解海波熔化时的温度，选择一支量程合适的温度计C.读取温度计读数时，温度计玻璃泡仍和海波接触D.观察温度计的量程和分度值上述步骤合理的顺序是______________(只填写序号)．(2)图甲是海波温度随时间变化的图象，当t时=10 min时海波处于__________状态，图乙所示温度计显示的是海波某时刻的温度，它的示数是__________℃．。

2023年中考物理专题训练——光学实验1．在用焦距为10cm的凸透镜来探究凸透镜成像规律的实验中，小刚将蜡烛、凸透镜、光屏依次放在光具座上，如图所示。

（1）将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在______。

（2）当把蜡烛放在光具座上如图所示位置，点燃蜡烛，移动光屏，可在光屏上得到烛焰清晰的倒立、______的实像（选填“放大”或“缩小”），如图所示的生活中的实际应用是______。

（3）若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是______（选填“完整的像”、“一半的像”或“无法成像”）。

（4）实验过程中，蜡烛会逐渐变短，为了使蜡烛的像能始终成像在光屏的中央，应将光屏向______调整（选填“上”或“下”）。

（5）若把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，当“眼睛”戴上近视眼镜时，烛焰刚好在“视网膜”上成一清晰的像；若取下近视眼镜，则清晰的像会成在“视网膜”的______（选填“前面”或“后面”）。

2．小明用凸透镜、蜡烛、光屏和刻度尺等器材，探究凸透镜成像的规律。

（1）测量焦距：如图所示让一束平行光经过凸透镜，在光屏上得到一个最小、最亮的光斑。

此现象说明了凸透镜对光具有______作用，并可得出此透镜的焦距为______cm；（2）如图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到______；（3）当蜡烛距凸透镜25cm时，移动光屏，可在光屏上得到一个清晰的倒立、______（选填“放大”或“缩小”）的______（选填“实”或“虚”）像，依据此原理，人们制成的光学仪器是______；（4）将蜡烛向凸透镜靠近，移动到某一位置时，无论怎样移动光屏，都不能在光屏上成像，原因是______；（5）小明在图所示位置得到一个清晰的像。

老师要求他在凸透镜不动的情况下，让在光屏上的实像变大些，小明应当把蜡烛向______（选填“远离”或“靠近”）透镜方向移动，同时把光屏向______（选填“远离”或“靠近”）透镜方向移动；（6）小明把爷爷的老花眼镜放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清，她应当向______（选填“远离”或“靠近”）透镜的方向移动光屏，可再次得到清晰的像；（7）实验一段时间蜡烛变短，要使烛焰像仍然成在光屏的中心，应将光屏向______移动；（8）一位同学如图所示的装置进行实验，先用焦距为20cm的凸透镜甲进行实验，在屏上得到了清晰的缩小的实像A，接下来改用焦距为10cm的凸透镜乙继续进行实验，如不改变发光体和凸透镜的位置，要在光屏上成清晰的像B，光屏应该向______（选填“左”或“右”）移动，像B与像A比较______（选填“变大”、“变小”或“不变”）。

专题03光学实验一、平面镜成像实验：1.实验器材：平板玻璃（透明）、两支相同的蜡烛、白纸、刻度尺、笔；2.实验环境：光线暗一点；3.注意事项：玻璃板垂直桌面、玻璃板薄一点；4.平面镜成像的原理：光的反射；5.平面镜成像特点：等大、等距、垂直、虚像；（1）正立的、等大的、虚像；（2）像、物分居平面镜两侧；（3）像、物到镜面的距离相等：u=v；（4）像、物的连线与镜面垂直；（像与物关于平面镜对称）（5）物体靠近平面镜，像也靠近平面镜，靠近的速度大小相等；（6）注意：像的大小与平面镜的大小、位置、形状，以及物体到平面镜的距离等无关。

6.平面镜成像实验考点总结：（1）选择玻璃板代替平面镜进行实验的目的是便于准确确定像的位置；（2）在探究活动中对玻璃板放置的要求是竖直放置；若玻璃板没有竖直放置：玻璃板后面的蜡烛与前面蜡烛的像不能重合；（3）选取两段完全相同的蜡烛的目的是为了比较像与物的大小关系；（4）实验中使用刻度尺，是为了测量像与物到玻璃板的距离；（5）移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上不能接收到蜡烛烛焰的像；（6）小明将蜡烛逐渐远离玻璃板时，它的像大小不变；（7）为便于观察，该实验最好在较黑暗环境中进行；（8）采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也（9）点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像完全重合为止，这时发现像与物的大小相等；若直接将蜡烛放在直尺上进行实验，进一步观察A、B两支蜡烛在直尺上的位置发现：像和物的连线与玻璃板垂直；像和物到玻璃板的距离相等；（10）观察A蜡烛的像时，会发现两个几乎重叠的像，这是由于玻璃板的两个面反射各成一个像；这两个像的间距为两倍玻璃板的距离；实验应该选用较薄的玻璃板，这是为了使玻璃板两个面反射成的像尽量重叠，便于准确确定像的位置；（11）多次进行实验的目的：寻找普遍规律。

【例题1】用如图所示装置探究平面镜成像的特点。

2023年中考物理二轮专题复习：《光学》实验题姓名：___________班级：___________考号：___________1．小茗用图甲所示装置进行“探究平面镜成像的特点”实验。

（1）准备的实验器材有：玻璃板，A、B两支完全相同的蜡烛，白纸，铅笔，光屏。

需要添加的测量器材是__________ _；（2）用玻璃板代替平面镜进行实验，目的是便于____ _______；（3）把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，说明平面镜所成的像与物体的大小___________；（4）改变蜡烛A的位置，进行三次实验。

用直线将物和像的位置连接起来，如图乙所示，发现物和像的连线与镜面___________，用刻度尺测得像和物到镜面的距离相等；（5）小轿车前挡风玻璃是倾斜安装的，这样安装的好处是：夜间行车时，如果车内开灯，车内乘客经前挡风玻璃成的像在司机的___________（选填“斜上方”、“正前方”或“斜下方”），这样会减小对司机观察路况的干扰；（6）蜡烛A的像，是蜡烛发出的光经玻璃板___________而形成的。

要判断平面镜所成的像是实像还是虚像，在玻璃板后面像的位置放一个光屏，应___________（选填“透过”或“不透过”）玻璃板观察光屏上有没有像。

2．小周同学用凸透镜做“探究凸透镜成像规律”的实验。

（1）实验前，小明找到一个焦距为12cm的凸透镜，然后在光具座上从左到右分别放置蜡烛、凸透镜和光屏，将焰心、透镜中心、光屏中心调在__________；（2）保持蜡烛位置不变，移动透镜至16cm刻度线处，如图a所示。

则人眼在图中的__________（选填“A”或“B”）处能观察到蜡烛的像，像是图b中的__________（选填“1”“2”“3”或“4”）；（3）光屏上得到发光体清晰的像时，一只小飞虫飞到了凸透镜上，此时光屏上__________（选填“A”、“B”或“C”）；A．会有小飞虫的像B．会出现小飞虫的影子C．发光体的像完整且暗了一些（4）在模拟人眼成像的过程中，调节光源和光屏的位置，如图c所示，光屏上刚好能成清晰的实像，现紧靠凸透镜左侧戴上近视眼镜，发现光屏上的像不清晰了，此时将光源__________（选填“向左”或“向右”），或将光屏__________（选填“向左”或“向右”）移动适当距离，还能在光屏上再次看到清晰的像，说明近视眼镜对光线有__________（选填“会聚”或“发散”）作用。

专题2.7 光学实验探究问题（解析版）20212022学年八年级物理上学期期末考试提分攻略之专项突破系列（人教版）一、考点解析新课程改革以来，各地中考命题中涉及不同版本教材外的物理探究实验逐年在出新。

但纵观其考查内容，大都来源于学生生活实际，并且所考核的方法和能力都是学生应了解和掌握的。

所以学生进行应考时对此不要产生心理上的障碍，只要抓住方法、应用得当，一般都能轻松解决。

对光学部分实验探究问题主要包括：光的反射定律实验、平面镜成像规律实验、光的折射定律实验、凸透镜成像规律实验。

常考热点有：光的反射定律实验、平面镜成像规律实验、凸透镜成像规律实验。

这些问题均属于常考热点，提高认识，找其规律，才能从容备考。

二、知识支撑1.光的反射定律：在光的反射现象中，1）入射光线、反射光线、法线同在同一个平面内（共面）；2）反射光线、入射光线分别位于法线的两侧（分居）；3）反射角等于入射角（等角）。

光反射时，若光逆着原来反射光线的方向照射到反射面上，则反射光线逆着原来的入射光线照射出去。

这说明光路是可逆的。

2.平面镜成像规律：（1）像与物大小相等；（2）像到镜的距离与物到镜的距离相等；（3）像与物的对应点的连线与镜面垂直；（4）像与物相对平面镜对称；（5）平面镜所成的像是虚像（实像、虚像）。

具体总结就是十个字：等大、等距、垂直、对称、虚像。

（2）因为平面镜成像是虚像，在做“物”的“像”时，平面镜背面要用虚线标出，虚线交点即为像。

3.光的折射：1）在折射现象中，折射光线、入射光线、法线在同一平面内（共面）；2）折射光线和入射光线分居在法线的两侧（分居）；3)当光从空气斜射入水等其他透明物质（玻璃、水晶等）时，折射角小于（大于、小于或等于）入射角；当光从水或其它透明物质斜射入空气时，折射角大于（大于、小于或等于）入射角（不等角，在空气中的角大）。

4.透镜及其成像规律：凸透镜成像的规律和应用见下表：u=f 不成像特点：像的虚实转折点u＜f 物像同侧放大、正立、虚像放大镜三、备考方略（一）光的反射定律实验1.实验内容【实验目的】验证光的反射定律。

高中物理光学实验
1. 双缝干涉实验：使用一台激光器和双缝实验台，通过调节缝宽和间距来观察干涉条纹的产生和运动。

2. 杨氏双缝衍射实验：使用一台激光器、双缝和屏幕，在不同的距离和角度下观察衍射图样的形态和变化规律。

3. 单缝衍射实验：使用一台激光器、黑色单缝和屏幕，通过调节单缝宽度和光源的位置来观察衍射现象。

4. 光的折射实验：使用一个玻璃棱镜、一台激光器和屏幕，观察光线在棱镜内部折射和反射的情况。

5. 凸透镜成像实验：使用一个凸透镜、光源和屏幕，通过调节物体离透镜的距离和凸度来观察成像的过程和规律。

6. 平面镜成像实验：使用一个平面镜、光源和屏幕，通过调节物体距离镜面的距离和角度来观察成像的规律。

7. 光栅谱仪实验：使用一台光栅谱仪和光源，观察通过光栅的光线被分散成各种颜色条纹的现象，并测量其频率和波长。

2023年中考物理专题复习：《光学》实验题姓名：___________班级：___________考号：___________1．小明利用一个纸筒、凸透镜和半透明膜自制了如图甲所示的模型照相机。

在使用时发现，被拍摄物体和照相机的距离有变化时，像会变得不清晰。

老师告诉小明，当物距改变时，照相机可通过伸缩镜头或调节镜头焦距两种方式再次得到清晰的像。

为了验证老师的说法，小明选取了蜡烛、多个不同焦距的凸透镜、光具座等器材进行实验探究：（1）实验前应将烛焰中心、凸透镜中心、光屏中心调至____ _；（2）当蜡烛、光屏、凸透镜在如图乙所示位置时，光屏上成清晰的像。

将蜡烛向左调节到某一位置时，凸透镜向_____（选填“左”或“右”）调节，光屏上再次成清晰倒立缩小的像。

得出：当物距改变时，伸缩镜头可以再次获得清晰的像；（3）小明将蜡烛、光屏、凸透镜调回如图乙所示位置。

将蜡烛向左调节到某一位置时，换用焦距____ _（选填“更大”或“更小”）的凸透镜，光屏上再次成清晰的像。

得出：当物距改变时，调节镜头____ _ 可以再次获得清晰的像；（4）蜡烛燃烧一段时间后光屏上的像位置偏高，小明将光具座左侧抬高，_____ （选填“可以”或“不可以”）使像回到光屏中央；（5）请在图丙中画出烛焰S发出的平行于主光轴的光线经过凸透镜后的折射光线_____。

2．如图1所示是“探究平面镜成像特点”的实验装置，把一支点燃的蜡烛A放在玻璃板的前面，再拿另一支完全相同的蜡烛B在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，这就是像的位置，在白纸上记下A和B的位置。

移动点燃的蜡烛，重复多次实验。

（1）实验选用_____（选填“平面镜”或“透明玻璃板”），其目的是____ _；（2）记录时应在_____（填“A”或“B”）侧观察蜡烛经玻璃板所成的像；（3）判断平面镜中成的是实像还是虚像时，移走蜡烛B，在像所在位置放一光屏后，在_____（填“A”或“B”）侧观察，若光屏上_____成像（填写“能”或“不能”）说明所成的像是虚像；（4）如果有3mm厚和2mm厚的两块玻璃板，应选择___ __厚的玻璃板做实验；（5）在图2中，根据物体AB和所成的像A'B'，画出平面镜的位置___ __。

模块三光学专题03 光学实验*知识与方法一、初中物理实验方法1.控制变量法：在研究物理问题时，某一物理量往往受几个不同因素的影响，为了确定该物理量与各个不同因素之间的关系，就需要控制某些因素，使其固定不变，只研究其中一个因素，看所研究的因素与该物理量之间的关系。

分析思路：找好自变量、因变量和控制变量。

自变量：实验中主动变化的量。

因变量：实验中被动变化的量，一般也是研究目标。

控制变量：除自变量之外其他可能会引起因变量变化的量，需控制不变。

2.转换法：在科学探究中，对于一些看不见、摸不着或者不易观察的现象，通常改用一些非常直观的现象去认识。

3.等效替代法：等效替代法是在保证某种效果（特性和关系）相同的前提下，将实际的、陌生的、复杂的物理问题和物理过程用等效的、简单的、易于研究的物理问题和物理过程代替来研究和处理的方法。

4.科学推理法：以可靠的事实为基础，以真实的实验为原型，通过合理的推理得出结论，深刻地揭示科学规律的本质。

二、探究性实验1.光的反射实验（1）器材：平面镜、可折转的纸板、激光笔、量角器、铅笔等。

（2）纸板的作用：①对光起漫反射的作用，显示光路。

（为了显示光路，纸板的表面应粗糙些）②为了探究反射光线、入射光线和法线是否在同一平面；（3）操作及结论：①纸板垂直于镜面放置；②让激光沿着纸板射到平面镜上，观察另一侧纸板上是否有反射光线；③将纸板另一侧向后偏折，观察偏折后的纸板上看不到反射光线，说明反射光线、入射光线与法线在同一平面内。

④让激光笔发出的光逆着原来的反射光线射向镜面时，此时的反射光线将沿着OE方向射出，说明光路可逆。

（4）在实验中，多次改变入射角的大小去测量反射角大小的目的是：多次实验总结普遍规律，避免偶然性。

2.平面镜成像特点及实验（1）器材：带支架的透明薄玻璃板、两根完全相同的蜡烛、火柴、白纸、铅笔、刻度尺、光屏。

（2）实验步骤：①把一块较薄的玻璃板垂直放在白纸上，作为平面镜；②在玻璃板的一侧立一支点燃的蜡烛A，透过玻璃板观察蜡烛A 的像；③把一支完全相同的、未点燃的蜡烛B 放在平面镜的后面并移动位置，从蜡烛A 所在的这一侧观察，直到蜡烛B与蜡烛A 像完全重合，在白纸上标出两个蜡烛的位置；④改变蜡烛A 到玻璃板的距离，重做几次实验。

2023年中考物理二轮专题复习：《光学》实验题姓名：___________班级：___________考号：___________1．小华所在小组先后完成了以下两个光学实验，如图甲用其中一面镀膜的茶色玻璃板和两个完全相同的棋子A和棋子B，在水平桌面上探究平面镜成像的特点；如图乙在水平放置的平面镜上方竖直放一光屏，光屏由可以绕ON折转的E、F两块白板组成，探究光的反射规律：（1）在探究平面镜成像特点过程中：①实验环境有：A．几乎无光的实验室；B．有光的实验室，小华完成第一个实验，应选择______（选填“A”或“B”）中进行实验效果较好；②实验中，她在玻璃板前放置棋子A，将棋子B放在玻璃板后并移动，直到B和A的像完全重合，这说明____ __；若在水平桌面上无论怎样移动B，也不能使B与A的像完全重合，原因可能是____ __；（2）在探究光的反射规律过程中：如图乙中，E、F在同一平面上，让光线沿纸板E上的AO射向镜面，则在纸板F上得到沿OB的反射光线，在纸板前的不同位置都能看到光线，是因为光在纸板上发生了______，在实验过程中，若将纸板倾斜（即纸板与平面镜不垂直），如图丙所示，让光线仍贴着纸板沿AO方向射向镜面，此时纸板F上______（选填“能”或“不能”）看到反射光线，反射光线与入射光线______（选填“在”或“不在”）同一平面内。

2．如图所示是小明同学探究“光的反射规律”的实验装置。

他把平面镜平放在水平桌面上，白色硬纸板竖直立在平面镜上。

（1）图甲中，入射光线EO的反射角为______度。

（2）白色硬纸板在实验中的作用是____ __（写出一条即可）。

（3）为了完成“探究光的反射规律”的实验，小明的下列做法正确的是______。

A．为了研究“光在反射时可逆”，应进行的操作是改变光线OB与法线ON的夹角B．为了研究“反射角与入射角的关系”，应进行的操作是让另一束光从BO入射C．在完成了图甲实验后，如果沿ON向后转动纸板FON，此时反射光线不存在D．为了便于测量和探究，需及时地在纸板上记录入射光AO和反射光OB的径迹（4）图乙为自行车尾灯结构示意图，请在图丙中画出这条光线的反射光线。

第1篇一、实验目的1. 了解光学实验的基本原理和实验方法；2. 掌握光学仪器的基本操作和调整技巧；3. 通过实验验证光学理论，加深对光学知识的理解；4. 培养团队合作精神和实验技能。

二、实验内容及步骤1. 实验一：光的反射和折射（1）实验目的：验证光的反射和折射定律，了解光在介质中的传播规律。

（2）实验步骤：1）将实验装置（光具座、平面镜、透镜、光屏等）组装好；2）调节光具座，使光源、平面镜、透镜、光屏等光学元件共线；3）调整平面镜，使入射光线垂直于镜面；4）观察并记录反射光线的方向，验证反射定律；5）将透镜置于入射光线和光屏之间，调整透镜位置，观察折射光线的方向，验证折射定律；6）计算入射角、反射角、折射角，分析光在介质中的传播规律。

（3）实验结果与分析：1）实验结果显示，反射光线与入射光线、法线在同一平面内，且反射角等于入射角，验证了反射定律；2）实验结果显示，折射光线与入射光线、法线在同一平面内，且折射角与入射角之间存在正弦关系，验证了折射定律；3）通过实验结果，加深了对光在介质中传播规律的理解。

2. 实验二：薄膜干涉（1）实验目的：观察薄膜干涉现象，了解干涉原理和薄膜厚度与干涉条纹的关系。

（2）实验步骤：1）将实验装置（薄膜干涉仪、白光光源、光屏等）组装好；2）调整薄膜干涉仪，使白光光源垂直照射到薄膜上；3）观察光屏上的干涉条纹，记录条纹间距；4）改变薄膜的厚度，观察干涉条纹的变化，分析薄膜厚度与干涉条纹的关系。

（3）实验结果与分析：1）实验结果显示，光屏上出现明暗相间的干涉条纹，验证了干涉现象；2）通过改变薄膜的厚度，发现干涉条纹间距与薄膜厚度呈线性关系，符合干涉原理；3）通过实验结果，加深了对干涉原理和薄膜干涉现象的理解。

3. 实验三：衍射和光的衍射极限（1）实验目的：观察光的衍射现象，了解衍射原理和衍射极限。

（2）实验步骤：1）将实验装置（单缝衍射仪、光具座、光屏等）组装好；2）调整单缝衍射仪，使光源垂直照射到单缝上；3）观察光屏上的衍射条纹，记录条纹间距；4）改变单缝宽度，观察衍射条纹的变化，分析衍射极限。
