航空仪表电器 仪表 空速表

空速表的工作原理
空速表是一种测量飞机或其他航空器在空气中移动速度的仪器。

其工作原理是通过测量飞机前方进入的空气流速来计算飞机的速度。

空气流速是通过飞机前端的进气口进入空速管道，随着飞机的移动而增加。

在空速管道中，空气流过一个叫做皮托管的装置，这个装置有两个管子，一个是长管，一个是短管。

当空气流经这两个管子时，由于长管的直径比短管大，所以在长管中的气压比在短管中的气压低。

空速表通过测量这个气压差来计算空气流速，从而计算出飞机的速度。

空速表在航空工业中应用广泛，它是保证航空器飞行安全的重要仪器之一。

- 1 -。

一、仪表类
1、空速表（Air Speed Indicator）
通过测量伸出机身的空速管处的总压和静压的压差，间接测出空速，也就是飞机在空气中的相对运动速度。

仪表盘上的数字单位是Knots（nm/h，海里每小时，节）。

2、气压高度表（Altimeter）
用于显示飞机的气压高度。

仪表有三根指针，分别表示数字的万、千、百读数，高度表右侧有一个小窗，里面数字29.9叫做高度表拨正值。

主要作用就是在不同的大气条件下，把相应的海平面气压修正到标准大气条件下。

3、升降速度表
显示爬升或者下降率，通过检测气压高度表变化的情况给出指示数字。

单位是百英尺每分钟。

1英尺约为0.3米。

4、航向指示器
航向指示器是一个典型的惯导设备，指示飞机目前的航向。

航向指示器是对基本磁罗盘的改进。

5、航空地平仪
航空地平仪是用于测量和显示飞机俯仰及倾斜姿态的一种陀螺仪表，亦称陀螺地平仪。

仪表上部蓝天代表天空，下部黄色代表大地，之间的分界线叫做人工地平（Artificial Horizon）。

飞机的姿态就通过中间代表飞机的标志相对于人工地平的位置体现。

航空仪表1.航空仪表按功用分：（1）飞行仪表（驾驶领航仪表）（2）发动机仪表（3）其他仪表系统（辅助仪表）2.标准海平面大气的参数：（1）气压Po=1.013hPa （760mmHg 或29,921inHg)（2）气温To=+15℃（3）密度3/kg 125.00m =ρ3.高度表能测量的参数：相对高度、绝对高度、标准气压高度（1）绝对高度：飞机在空中到海平面的距离绝对高度=相对高度+机场标高=真实高度+地点标高（2）相对高度：飞机从空中到某一既定机场地面的垂直距离。

（3）标准气压高度：（航线上使用）飞机从空中到标准气压海平面（即大气动力等于760mmHg ）的垂直距离。

标准气压高度=相对高度+机场标准气压高度标准大气条件下：海压高=绝对高度场压高=相对高度4.气压式高度表的工作原理：气压式高度表是根据标准大气条件下高度与静压的对应关系，利用真空膜盒测静压，从而表示飞行高度。

5.气压式高度表的组成：感受元件、传送元件、指示元件、调整元件。

调整机构的作用：①选择高度基准面②测量不同种类的高度③修正气压方法误差6.高度表误差：（1）机械误差（2）方法误差：当实际大气条件下不符合标准大气条件时指示将出现误差。

方法误差包括：气压误差和气温误差7. 高气压→低气压 多指高温度→低温度 多指8.指示空速（IAS)仅与动压有关；指示空速表的敏感元件是开口膜合概念：空速表按海平面标准大气条件下动压与空速的关系得到的空速。

（反映了动压的大小即反映了作用在飞机上的空气动力的情况。

）9.真空速（TAS ）（与静压、动压、温度有关）概念：飞机相对与空气运动的真实速度。

10.全静压系统的使用要求：（1）飞行前：①取下护套和堵塞并检查是否有脏物堵塞②全压管、静压孔、全静压管通电加温进行检查时间不超过1~2min ③全静压转换开关应放在正常位（2）飞行中：①大中型飞机在起飞前接通电加温开关，小型飞机在可能结冰的条件下，飞行时或飞行中接通加温。

飞机上的仪表都是啥？
飞机上的仪表都是啥？---民航知识小科普①

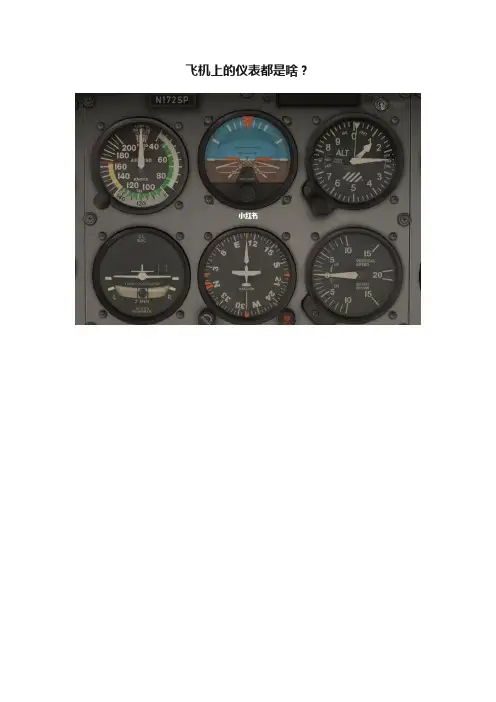

小型飞机主要有六个基本仪表，如图1，上排从左到右分别为空速表、姿态仪、高度表；下排分别为转弯侧滑仪、航向仪、升降速度表。

其中，空速表、姿态仪、高度表及航向仪为飞机最重要且必不可少的四个仪表，常被称作BasicT。

BasicT 的相对位置是固定的。

现代飞机电子化程度较高，电气设备普遍可靠，但是为了防止电子仪表失效 ,通常都必须装有这四个备用机械式仪表。

（以下顺序为图片顺序）
空速表（Airspeed Indicator）：指示飞机相对于空气的速度即指示空速(Indicated Air Speed)的大小，单位为海里/小时（kt）。

姿态仪（Attitude Indicator）：指示飞机滚转角（坡度）和俯仰角的大小。

由固定的横杠和活动的天地线背景组成，横杠与天地线的
相对姿态模拟了真实飞机与实际天地线的相对姿态。

高度表（Altitude Indicator）：指示飞机相对于某一气压基准面的气压高度，单位为英尺（ft）。

拨动气压旋钮可以选择基准面气压，基准气压的单位通常为英寸汞柱和毫巴（百帕）。

转弯侧滑仪（Turn Coordinator）：指示飞机的转弯速率和侧滑状态，可以转动的小飞机指示转弯中角速度大小和近似坡度，可以左右移动的小球指示飞机的侧滑状态。

航向仪（Heading Indicator）：指示飞机航向，由固定的航向指针和可以转动的表盘组成。

升降速度表（Vertical Speed Indicator）：指示飞机的垂直速度，单位为英尺每分钟（ft/min）。

飞行仪表都有哪些？飞行仪表是指示飞机在飞行中运动参数的仪表。

飞行状态参数有飞行高度、飞行速度和加速度、姿态角和姿态角速度。

飞行仪表主要包括：高度表、空速表、马赫数表、升降速度表、地平仪、转弯侧滑仪、地速偏流角指示器等。

飞行高度指飞机重心相对于某一基准平面的垂直距离，其测量仪表称为高度表，主要有气压式和无线电式两种。

飞机的飞行速度主要包括空速和升降速度。

空速指当前飞机相对空气的飞行速度，测量仪器称为空速表；升降速度指飞机重心沿地面垂直方向的运动速度分量，测量仪表叫升降速度表，测量目的是为了保证飞机水平飞行。

飞机的姿态仪表有地平仪、转弯侧滑仪等，它们是利用陀螺原理设计的。

陀螺是一种能够保持自转轴不变的装置。

在转子高速旋转时，陀螺转轴始终正对地球。

当飞机姿态变化时，陀螺能够及时感受到，并能测量相应变化。

陀螺地平仪利用陀螺制成，是保证飞行安全的最重要的仪表，因而通常做得较大，并安装在飞行员正前方最显眼地方，飞行员几乎时刻都要通过它了解飞行的水平姿态。

转弯侧滑仪也是利用陀螺原理研制的，它的指针可以左右偏转，指示飞机转弯的方向和速度。

这个表的下部还有一个小的侧滑仪，它的偏转可以指示飞机有没有侧滑和侧滑的幅度。

什么是陀螺仪？陀螺仪是测定飞机飞行姿态用的一种仪表，它是测量载体的方位或角速度的核心元件，由一个高速旋转的转子和保证转子的旋转轴能在空间自由转动的支承系统组成。

主要利用惯性原理工作，具有定轴性与进动性这两个重要特性。

经典陀螺仪具有高速旋转的转子，能够不依赖任何外界信息而测出飞机等飞行器的运动姿态。

现代陀螺仪的外延有所增大，已经推广到没有转子而功能与经典陀螺仪相同的仪表上。

陀螺仪根据支承方式的不同可分为：由框架支承的框架陀螺仪，利用静电场支承的静电陀螺仪，利用液体或气体润滑膜支承的液浮或气浮陀螺仪，利用弹性装置支承的挠性陀螺仪；也可根据转子旋转轴的不同自由度分为单自由度和双自由度陀螺仪。

1852年，法国科学家傅科制作了一套能显示地球转动的仪器，命名为陀螺仪。

航空仪表飞行员需要不断地了解飞机的飞行状态、发动机的工作状态和其他分系统如座舱环境系统、电源系统等的工作状况，以便按飞行计划操纵飞机完成飞行任务；各类自动控制系统需要检测控制信息以便实现自动控制。

这些信息都是由航空仪表以及相应的传感器和显示系统提供的。

飞机要测量的参数很多，归纳起来可以分为飞行参数、发动机参数和系统状态参数(如座舱环境参数、飞行员生理参数、飞行员生命保障系统参数等)。

相应的，航空仪表按功用可分为飞行仪表、发动机仪表和系统状态仪表等。

同一个参数的测量原理和测量方法也很多，几乎涉及机械、电气、电子、无线电、光学等领域，这里主要介绍一些重要参数的测量原理。

3.5.1 飞行仪表这类仪表反映飞机运动状态和飞行参数，使驾驶员能正确地驾驶飞机。

主要可分为全静压系统仪表、指示飞行姿态和航向的仪表等。

全静压系统仪表全静压系统利用感受的全压和静压，分别输人膜盒内外，压力差促使膜盒变形，带动指针指示飞机的速度、高度等飞行参数，从而构成各种仪表。

这类仪表有空速表、气压式高度表、升降速度表和大气数据中心系统等。

用来测量气流全压和静压的管子称为全静压管，因用它测量飞机相对于空气运动的速度(即空速)，故又称空速管(图3.5.1)。

全静压管是一根细长的管子，远远伸在飞机机头或翼尖受气流干扰最小的地方，以免所感受到的气压受到飞机的影响。

全静压管正对气流的小口叫全压口，后面是全压室，这里感受的是迎面气流的全压(总压，即动压加静压)。

离头部一定的距离处，沿管周开几个小孔叫静压孔，这里不是正对迎面气流，在静压室中感受的是大气的静压。

由于全静压系统仪表是利用大气压强随高度、速度的变化，使金属膜盒产生膨胀或压缩变形带动仪表指针转动，所以也称为膜盒仪表、气压仪表。

空速表。

空速是指飞机在纵轴对称平面内相对于气流的运动速度。

空速是重要的飞行参数之一。

根据空速，飞行员可以判断作用在飞机上的空气动力的情况，从而正确地操纵飞机；根据空速，还可以进行领航计算。

空运飞行员的航空器飞行仪表和仪表飞行航空器飞行仪表与仪表飞行是现代航空运输系统中至关重要的一部分。

它们为空运飞行员提供了必要的信息，以确保飞行安全和准确的导航。

本文将对空运飞行员的航空器飞行仪表和仪表飞行进行探讨和解析。

一、航空器飞行仪表介绍航空器飞行仪表是指安装在飞机驾驶舱中的各种仪表设备，它们以电子或机械形式提供必要的信息给飞行员。

这些仪表包括航向指示器、空速表、升降速度表、高度表、坡度指示器、指示航道偏离的导航仪表等。

航向指示器（Heading Indicator）用于显示飞机的航向角度，帮助飞行员保持正确的飞行方向。

空速表（Airspeed Indicator）显示飞机的空速，帮助飞行员控制飞行速度。

升降速度表（Vertical Speed Indicator）显示飞机的上升或下降速度，提供飞行员对航线垂直运动的信息。

高度表（Altimeter）用于显示飞机的海拔高度，确保飞行员对飞机的准确高度有所掌握。

坡度指示器（Attitude Indicator）用于显示飞机的坡度角度，保持飞机平衡飞行。

导航仪表（Navigation Instruments）用于指示航道偏离情况，帮助飞行员按照预定航线飞行。

航空器飞行仪表的正确使用对于飞行的安全至关重要。

飞行员必须根据仪表的指示进行操纵飞机，而不仅仅依赖目视飞行。

二、仪表飞行的意义和要求仪表飞行是飞行员在无法利用目视飞行进行的飞行操作，依赖于航空器飞行仪表进行导航和控制。

仪表飞行的意义在于使飞行员能够在复杂的天气条件下，如低能见度或云层密布时，维持飞行安全。

仪表飞行要求飞行员掌握仪表飞行规程和程序，熟练操作航空器飞行仪表，并能准确读取和解读仪表信息。

飞行员需通过专业训练，获得仪表飞行技术的资格认证，确保自身能够胜任仪表飞行任务。

仪表飞行注重飞行员的精确控制和导航技巧。

飞行员需准确地飞行航线，按照仪表指示和导航设备进行操作，以防止航向偏离、高度异常、速度失控等问题的发生。

航空仪表知识总结(一)航空仪表的分类：飞行仪表、发动机仪表、辅助系统仪表(二)飞行高度的种类：1.绝对高度：飞机从空中到海面的垂直距离。

2.相对高度：飞机从空中到某一机场的地面的垂直距离。

3.真实高度：飞机从空中到正下方的地面目标的垂直距离。

4.标准气压高度：飞机从空中到标准气压海平面的垂直距离。

5.场压高度：同相对高度的概念。

6.海压高度:同绝对高度的概念。

(三)气压式高度表的工作原理：利用标准大气压中气压（静压）与高度的对应关系，测量气压的大小，就可以表示飞行高度的高低。

(四)国际标准大气的参数：气压P=1013 hPa ( 760 mmHg 或29.921 inHg)；气温T=15℃，密度ρ=0.125㎏／m³，气体常数为29.27 m／℃,对流层顶界11㎞，气温的递减率为0.0065℃／m ，在低层大气中，压力递减率为 1.0inHg／1000ft,温度递减率为2℃／1000f t。

在平流层内，气温不随高度变化。

(五)高度表的组成：感受部分、传送部分、显示部分、调整部分。

高度表的误差的种类为机械误差和方法误差（气压误差、气温误差）(六)高度表调整部分的作用：1.选择高度基准面，测量不同种类高度。

2.修正气压方法误差。

(七)空速表：指示空速与真空速的关系：在海平面上，指示空速IAS=真空速TAS，高度H上升，如果真空速不变，因为ρ下降,P下降，V下降，则TAS＞IAS。

(八)全静压系统的组成：全压管、静压孔、备用静压源、转换开关、加温装置、全静压导管。

防冰加温电阻的作用:防止飞机在飞行期间结冰引起全压管堵塞(九)全静压指示系统注意事项:一.1.飞行前，应该取下全压管和静压孔保护套，同时检查全压管和静压孔是否结冰或被异物堵塞。

2.检查全静压加温装置是否正常或全静压系统的电加温应按规定进行，一般不超过1~2min。

3.全静压转换开关均应放在正常位置。

二.而在空中使用：○1大中型飞机在起飞前接通开关，小型飞机在空中可能结冰时接通开关。
