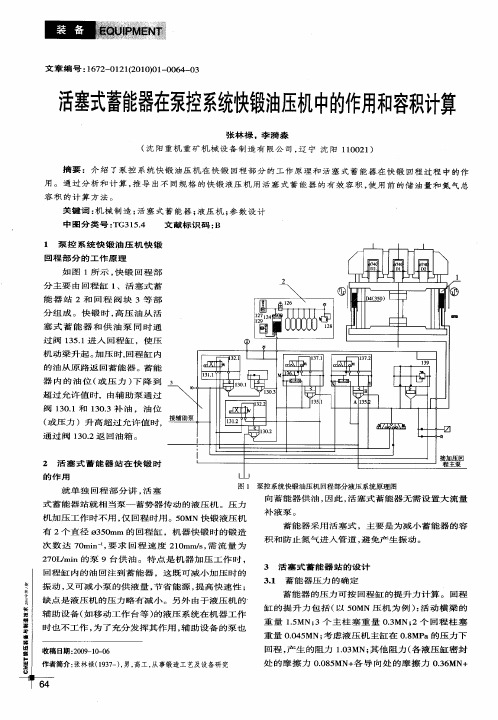

蓄能器计算

油箱的设计要点油箱油箱在液压系统中除了储油外，还起着散热、分离油液中的气泡、沉淀杂质等作用。

油箱中安装有很多辅件，如冷却器、加热器、空气过滤器及液位计等。

油箱可分为开式油箱和闭式油箱二种。

开式油箱，箱中液面与大气相通，在油箱盖上装有空气过滤器。

开式油箱结构简单，安装维护方便，液压系统普遍采用这种形式。

闭式油箱一般用于压力油箱，内充一定压力的惰性气体，充气压力可达0.05MPa。

如果按油箱的形状来分，还可分为矩形油箱和圆罐形油箱。

矩形油箱制造容易，箱上易于安放液压器件，所以被广泛采用；圆罐形油箱强度高，重量轻，易于清扫，但制造较难，占地空间较大，在大型冶金设备中经常采用。

2.1 油箱的设计要点图10为油箱简图。

设计油箱时应考虑如下几点。

1）油箱必须有足够大的容积。

一方面尽可能地满足散热的要求，另一方面在液压系统停止工作时应能容纳系统中的所有工作介质；而工作时又能保持适当的液位。

2）吸油管及回油管应插入最低液面以下，以防止吸空和回油飞溅产生气泡。

管口与箱底、箱壁距离一般不小于管径的3倍。

吸油管可安装100μm左右的网式或线隙式过滤器，安装位置要便于装卸和清洗过滤器。

回油管口要斜切45°角并面向箱壁，以防止回油冲击油箱底部的沉积物，同时也有利于散热。

3）吸油管和回油管之间的距离要尽可能地远些，之间应设置隔板，以加大液流循环的途径，这样能提高散热、分离空气及沉淀杂质的效果。

隔板高度为液面高度的2/3～3/4。

图10 油箱1—液位计；2—吸油管；3—空气过滤器；4—回油管；5—侧板；6—入孔盖；7—放油塞；8—地脚；9—隔板；10—底板；11—吸油过滤器；12—盖板；4）为了保持油液清洁，油箱应有周边密封的盖板，盖板上装有空气过滤器，注油及通气一般都由一个空气过滤器来完成。

为便于放油和清理，箱底要有一定的斜度，并在最低处设置放油阀。

对于不易开盖的油箱，要设置清洗孔，以便于油箱内部的清理。

5）油箱底部应距地面150mm以上，以便于搬运、放油和散热。

3.蓄能器得计算３、1、状态参数得定义P0=预充压力P１=最低工作压力P2=最高工作压力V０=有效气体容量V１=在P１时得气体容量V2＝在P2时得气体容量ｔ0＝预充气体温度t mｉｎ=最低工作温度tｍax=最高工作温度①皮囊内预先充有氮气,油阀就是关闭得,以防止皮囊脱离。

②达到最低工作压力时皮囊与单向阀之间应保留少量油液（约为蓄能器公称容量得10％)，以便皮囊不在每次膨胀过程中撞击阀，因为这样会引起皮囊损坏。

③蓄能器处于最高工作压力。

最低工作压力与最高工作压力时得容量变化量相当于有效得油液量。

△V＝V1-V23.2.预充压力得选择贺德克公司得皮囊式蓄能器允许容量利用率为实际气体容量得75%。

因此预充氮气压力与最高工作压力间得比例限于１：４,另外预充压力不得超过最低系统压力得９0%.遵照这种规定可保证较长得皮囊使用寿命。

其它压缩比可采用特别得措施达到。

为了充分地利用蓄能器得容量，建议使用下列数值：蓄能：Ｐ0,tmax=0、9×Ｐ1吸收冲击：P0，tｍax=0、６÷0、9×P m（P m=在自由通流时得平均工作压力）吸收脉动：Ｐ0,tmaｘ=0、６×Ｐｍ（P m＝平均工作压力）或P0＝０、8×P1（在多种工作压力时），tmax３.２.1 预充压力得极限值P0≤０、9×P1允许得压缩比为P2:P0≤４：1此外，贺德克公司低压蓄能器还需注意：ＳB35型：P0maｘ=20 baｒSＢ３5Ｈ型:P０ｍaｘ=１0 bar3。

2.2 对温度影响得考虑:为了即使在相当高得工作温度下仍保持所推荐得预充压力，冷态蓄能器得充气与检验Ｐ0须作如下选择：ｃｈａｒgeP0，to= P0,tmaｘ×t0=预充气体温度（℃）t max=最高工作温度（℃)为了在计算蓄能器时考虑温度影响,在ｔmin最低工作温度时得P0须做如下选择：P0，tmｉｎ= P0，tｍａx×3.3蓄能器计算公式一个蓄能器内得压缩与膨胀过程应遵循气体状态多变得规律。

蓄能器容积计算excel
在Excel中计算蓄能器的容积可以通过以下步骤完成：
1. 打开Excel并创建一个新的工作表。

2. 在第一列（A列）输入时间点的数据，可以按照一定的时间间隔进行输入，例如每秒或每分钟。

3. 在第二列（B列）输入流入或流出蓄能器的流量数据。

正数表示流入蓄能器的流量，负数表示流出蓄能器的流量。

4. 在第三列（C列）计算蓄能器的累积流量。

在C2单元格中输入以下公式，=B2+C1。

然后将此公式拖动到下面的单元格中以填充整个列。

5. 在第四列（D列）计算蓄能器的容积。

假设蓄能器初始容积为0，那么在D2单元格中输入以下公式，=SUM(C$2:C2)。

然后将此公式拖动到下面的单元格中以填充整个列。

6. 在最后一个单元格中，即D列的最后一个单元格，你将得到
蓄能器的最终容积。

这样，你就可以使用Excel计算蓄能器的容积。

请注意，这个
方法假设流量是恒定的，并且不考虑其他因素对蓄能器容积的影响。

如果需要考虑其他因素，可以根据实际情况进行调整和修改公式。

蓄能器的选型、使⽤维修说明⼀、液压蓄能器选型步骤1 明确蓄能器的主要功能以上3个主要功能的选择，⽆论选择的是哪⼀项，蓄能器在实现该项功能的同时，也可能对另2项功能有⼀定程度的作⽤。

2 依据主要功能对⼝计算蓄能器的容积和⼯作压⼒2．1 作辅助动⼒源V—所需蓄能器的容积（m3）p 0—充⽓压⼒Pa，按0.9p1＞p＞0.25 p2充⽓Vx—蓄能器的⼯作容积（m3）p1—系统最低压⼒（Pa）p2—系统最⾼压⼒（Pa）n—指数；等温时取n=1；绝热时取n=1.4 2．2吸收泵的脉动A—缸的有效⾯积（m2）L—柱塞⾏程（m）k—与泵的类型有关的系数：泵的类型系数k单缸单作⽤ 0.60单缸双作⽤ 0.25双缸单作⽤ 0.25双缸双作⽤ 0.15三缸单作⽤ 0.13三缸双作⽤ 0.06p—充⽓压⼒，按系统⼯作压⼒的60%充⽓2．3吸收冲击m—管路中液体的总质量（kg）υ—管中流速（m/s）—充⽓压⼒（Pa），按系统⼯作压⼒的90%充⽓p注：1.充⽓压⼒按应⽤场合选⽤。

2.蓄能器⼯作循环在3min以上时，按等温条件计算，其余均按绝热条件计算。

⼆、蓄能器故障的分析与排除1 蓄能器常见故障的排除以NXQ型⽪囊式蓄能器为例说明蓄能器的故障现象及排除⽅法，其他类型的蓄能器可参考进⾏。

1．1 ⽪囊式蓄能器压⼒下降严重，经常需要补⽓⽪囊式蓄能器，⽪囊的充⽓阀为单向阀的形式，靠密封锥⾯密封（见图1-8）。

当蓄能器在⼯作过程中受到振动时，有可能使阀芯松动，使密封锥⾯1不密合，导致漏⽓。

阀芯锥⾯上拉有沟糟，或者锥⾯上粘有污物，均可能导致漏⽓。

此时可在充⽓阀的密封盖4内垫⼊厚3mm左右的硬橡胶垫圈5，以及采取修磨密封锥⾯使之密合等措施，另外，如果出现阀芯上端螺母3松脱，或者弹簧2折断或漏装的情况，有可能使⽪囊内氮⽓顷刻泄完。

1.2 ⽪囊使⽤寿命短其影响因素有⽪囊质量，使⽤的⼯作介质与⽪囊材质的相容性；或者有污物混⼊；选⽤的蓄能器公称容量不合适（油⼝流速不能超过7m/s）；油温太⾼或过低；作储能⽤时，往复频率是否超过1次/10s，超过则寿命开始下降，若超过1次/3s，则寿命急剧下降；安装是否良好，配管设计是否合理等。

蓄能器的结构、原理和计算蓄能器概述•蓄能器是一种能把液压储存在耐压容器里，待需要时又将其释放出来的能量储存装置；•蓄能器是液压系统中的重要辅助元件，对保证系统正常运行、改善其动态品质、保持工作稳定性、延长工作寿命、降低噪声等起着重要的作用；•蓄能器可以作为液压系统中的辅助动力源、紧急动力源，可以起到补充泄露、保持恒压、吸收液压冲击、吸收脉动和降低噪声等效果。

蓄能器工作原理•由于液压油是不可压缩液体，因此不能通过压缩液压油以蓄积压力能，必须依靠其他介质来转换、蓄积压力能。

•以囊式充气蓄能器为例，该蓄能器由油液部分和带有气密封件的气体部分（一般为氮气）组成，位于皮囊周围的油液与油液回路接通。

当压力升高时油液进入蓄能器，气体被压缩，系统管路压力不再上升；当管路压力下降时压缩空气膨胀，将油液压入回路，从而减缓管路压力的下降。

•1、重力式蓄能器重力式蓄能器通过提升加载在密封活塞上的质量块把液压系统中的压力能转化为重力势能存储起来。

其结构简单、压力稳定。

缺点是安装局限性大，只能垂直安装；不易密封；质量块惯性大，不灵敏。

这类蓄能器一般仅供暂存能量用。

•2、弹簧式蓄能器弹簧式蓄能器依靠压缩弹簧把液压系统中的压力能转化为弹簧的弹性势能存储起来，需要时再加以释放。

其结构简单、成本较低。

缺点是由于弹簧伸缩量有限，故而容量较小，弹簧对于系统压力变化不怎么敏感。

所以只适合小容量、低压系统，或是用作缓冲装置。

•3、充气式蓄能器充气式蓄能器的工作原理以PV=nRT=C为基础，通过压缩气体完成能量转化，使用时首先向蓄能器充入预定压力的气体。

当系统压力超过蓄能器内部压力时，油液压缩气体，将油液中的压力转化为气体内能；当系统压力低于蓄能器内部压力时，蓄能器中的油在高压气体的作用下流向外部系统，释放能量。

针对不同工况选择适当的充气压力是使用这种蓄能器的关键。

此类蓄能器可做成各种规格，适用于各种大小型液压系统，皮囊惯性小，反应灵敏，适合用作消除脉动；不易漏气，隔离式的没有油气混杂的可能；安装维护容易，附属设备少，是目前使用最为广泛的蓄能器。

吸收脉冲囊式蓄能器容积设计计算下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!吸收脉冲囊式蓄能器容积设计计算蓄能器在工程领域中扮演着至关重要的角色，尤其在吸收脉冲能量方面，囊式蓄能器备受青睐。
