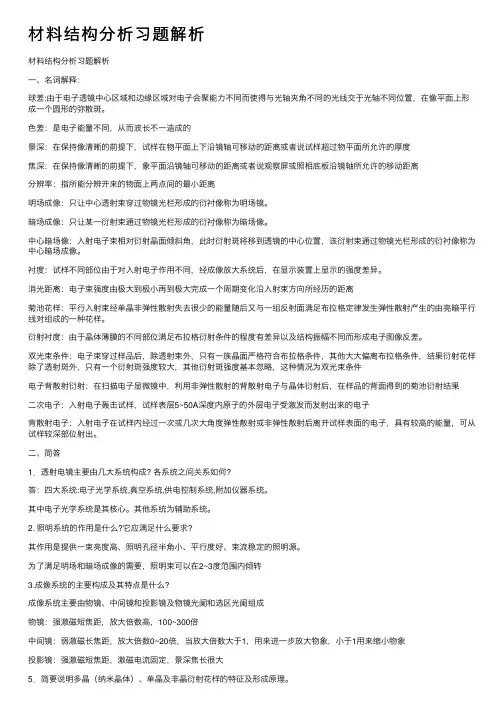

材料结构分析习题解析材料结构分析习题解析⼀、名词解释：球差:由于电⼦透镜中⼼区域和边缘区域对电⼦会聚能⼒不同⽽使得与光轴夹⾓不同的光线交于光轴不同位置，在像平⾯上形成⼀个圆形的弥散斑。
⾊差：是电⼦能量不同，从⽽波长不⼀造成的景深：在保持像清晰的前提下，试样在物平⾯上下沿镜轴可移动的距离或者说试样超过物平⾯所允许的厚度焦深：在保持像清晰的前提下，象平⾯沿镜轴可移动的距离或者说观察屏或照相底板沿镜轴所允许的移动距离分辨率：指所能分辨开来的物⾯上两点间的最⼩距离明场成像：只让中⼼透射束穿过物镜光栏形成的衍衬像称为明场镜。
暗场成像：只让某⼀衍射束通过物镜光栏形成的衍衬像称为暗场像。
中⼼暗场像：⼊射电⼦束相对衍射晶⾯倾斜⾓，此时衍射斑将移到透镜的中⼼位置，该衍射束通过物镜光栏形成的衍衬像称为中⼼暗场成像。
衬度：试样不同部位由于对⼊射电⼦作⽤不同，经成像放⼤系统后，在显⽰装置上显⽰的强度差异。
消光距离：电⼦束强度由极⼤到极⼩再到极⼤完成⼀个周期变化沿⼊射束⽅向所经历的距离菊池花样：平⾏⼊射束经单晶⾮弹性散射失去很少的能量随后⼜与⼀组反射⾯满⾜布拉格定律发⽣弹性散射产⽣的由亮暗平⾏线对组成的⼀种花样。
衍射衬度：由于晶体薄膜的不同部位满⾜布拉格衍射条件的程度有差异以及结构振幅不同⽽形成电⼦图像反差。
双光束条件：电⼦束穿过样品后，除透射束外，只有⼀族晶⾯严格符合布拉格条件，其他⼤⼤偏离布拉格条件，结果衍射花样除了透射斑外，只有⼀个衍射斑强度较⼤，其他衍射斑强度基本忽略，这种情况为双光束条件电⼦背散射衍射：在扫描电⼦显微镜中，利⽤⾮弹性散射的背散射电⼦与晶体衍射后，在样品的背⾯得到的菊池衍射结果⼆次电⼦：⼊射电⼦轰击试样，试样表层5~50A深度内原⼦的外层电⼦受激发⽽发射出来的电⼦背散射电⼦：⼊射电⼦在试样内经过⼀次或⼏次⼤⾓度弹性散射或⾮弹性散射后离开试样表⾯的电⼦，具有较⾼的能量，可从试样较深部位射出。
⼆、简答1．透射电镜主要由⼏⼤系统构成? 各系统之间关系如何?答：四⼤系统:电⼦光学系统,真空系统,供电控制系统,附加仪器系统。
第一章一、选择题1.用来进行晶体结构分析的X射线学分支是（）A.X射线透射学；B.X射线衍射学；C.X射线光谱学；D.其它2. M层电子回迁到K层后，多余的能量放出的特征X射线称（）A.Kα；B. Kβ；C. Kγ；D. Lα。
3. 当X射线发生装置是Cu靶，滤波片应选（）A．Cu；B. Fe；C. Ni；D. Mo。
4. 当电子把所有能量都转换为X射线时，该X射线波长称（）A.短波限λ0；B. 激发限λk；C. 吸收限；D. 特征X射线5.当X射线将某物质原子的K层电子打出去后，L层电子回迁K层，多余能量将另一个L 层电子打出核外，这整个过程将产生（）（多选题）A.光电子；B. 二次荧光；C. 俄歇电子；D. （A+C）二、正误题1. 随X射线管的电压升高，λ0和λk都随之减小。
（）2. 激发限与吸收限是一回事，只是从不同角度看问题。
（）3. 经滤波后的X射线是相对的单色光。
（）4. 产生特征X射线的前提是原子内层电子被打出核外，原子处于激发状态。
（）5. 选择滤波片只要根据吸收曲线选择材料，而不需要考虑厚度。
（）三、填空题1. 当X 射线管电压超过临界电压就可以产生 X 射线和 X 射线。
2. X 射线与物质相互作用可以产生 、 、 、 、 、 、 、 。
3. 经过厚度为H 的物质后，X 射线的强度为 。
4. X 射线的本质既是 也是 ，具有 性。
5. 短波长的X 射线称 ，常用于 ；长波长的X 射线称 ，常用于 。
习题1. X 射线学有几个分支？每个分支的研究对象是什么？2. 分析下列荧光辐射产生的可能性，为什么？（1）用CuK αX 射线激发CuK α荧光辐射；（2）用CuK βX 射线激发CuK α荧光辐射；（3）用CuK αX 射线激发CuL α荧光辐射。
3. 什么叫“相干散射”、“非相干散射”、“荧光辐射”、“吸收限”、“俄歇效应”、“发射谱”、“吸收谱”？4. X 射线的本质是什么？它与可见光、紫外线等电磁波的主要区别何在？用哪些物理量描述它？5. 产生X 射线需具备什么条件？6. Ⅹ射线具有波粒二象性，其微粒性和波动性分别表现在哪些现象中？7. 计算当管电压为50 kv 时，电子在与靶碰撞时的速度与动能以及所发射的连续谱的短波限和光子的最大动能。
注： *的多少仅代表该题可能的难易程度。
第一章 X 射线物理学基础1、X 射线有什么性质，本质是什么？波长为多少？与可见光的区别。
（*）2、什么是X 射线管的管电压、管电流？它们通常采用什么单位？数值通常是多少？（*）3、X 射线管的焦点与表观焦点的区别与联系。
（*）4、X 射线有几种？产生不同X 射线的条件分别是什么？产生机理是怎样的？晶体的X 射线衍射分析中采用的是哪种X 射线？（*）5、特征X 射线，连续X 射线与X 射线衍射的关系。
（*）6、什么是同一线系的特征X 射线？不同线系的特征X 射线的波长有什么关系？同一线系的特征X 射线的波长又有什么关系？7、什么是临界激发电压？为什么存在临界激发电压？（**）8、什么是、射线？其强度与波长的关系。
什么是、射线其强度与波长的关系。
（**）αK βK 1αK 2αK 9、为什么我们通常只选用Cr 、Fe 、Co 、Ni 、Mo 、Cu 、W 等作阳极靶，产生特征X 射线的波长与阳极靶的原子序数有什么关系。
10、 什么是相干散射、非相干散射？它们各自还有什么名称？相干散射与X 射线衍射的关系。
（*）11、 短波限，吸收限，激发限如何计算？注意相互之间的区别与联系。
（**）12、 什么是X 射线的真吸收？比较X 射线的散射与各种效应。
（*）13、 什么是二次特征辐射？其与荧光辐射是同一概念吗？与特征辐射的区别是什么？（**）14、 什么是俄吸电子与俄吸效应，及与二次特征辐射的区别。
（**）15、 反冲电子、光电子和俄歇电子有何不同? （**）16、 在X 射线与物质相互作用的信号中，哪些对我们进行晶体分析有益？哪些有害？非相干散射和荧光辐射对X 射线衍射产生哪些不利影响？（**）17、 线吸收系数与质量吸收系数的意义。
并计算空气对CrK α的质量吸收系数和线吸收系数（假如空气中只有质量分数80%的氮和质量分数20%的氧，空气的密度为1.29×10-3g/cm 3）(**)18、 阳极靶与滤波片的选择原则是怎样的？（*）19、 推导出X 射线透过物质时的衰减定律,并指出各参数的物理意义。
第一章X 射线物理学基础2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？答：1.5KW/35KV=0.043A。
4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。
答：因X 光管是Cu 靶，故选择Ni 为滤片材料。
查表得：μ m α＝49.03cm2／g，μ mβ＝290cm2／g，有公式，，，故：，解得:t=8.35um t6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv)λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm)其中h为普郎克常数，其值等于6.626×10-34e为电子电荷，等于1.602×10-19c故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。
7、名词解释：相干散射、不相干散射、荧光辐射、吸收限、俄歇效应答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。
⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。
⑶一个具有足够能量的χ射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ射线，这种由χ射线光子激发原子所发生的辐射过程，称荧光辐射。
或二次荧光。
⑷指χ射线通过物质时光子的能量大于或等于使物质原子激发的能量，如入射光子的能量必须等于或大于将K 电子从无穷远移至K 层时所作的功W，称此时的光子波长λ称为K 系的吸收限。
材料力学-学习指导及习题答案第一章绪论1-1 图示圆截面杆，两端承受一对方向相反、力偶矩矢量沿轴线且大小均为M的力偶作用。
试问在杆件的任一横截面m-m上存在何种内力分量，并确定其大小。
解：从横截面m-m将杆切开，横截面上存在沿轴线的内力偶矩分量M x，即扭矩，其大小等于M。
1-2 如图所示，在杆件的斜截面m-m上，任一点A处的应力p=120 MPa，其方位角θ=20°，试求该点处的正应力σ与切应力τ。
解：应力p与斜截面m-m的法线的夹角α=10°，故σ＝p cosα=120×cos10°=118.2MPaτ＝p sinα=120×sin10°=20.8MPa1-3 图示矩形截面杆，横截面上的正应力沿截面高度线性分布，截面顶边各点处的正应力均为σmax=100 MPa，底边各点处的正应力均为零。
试问杆件横截面上存在何种内力分量，并确定其大小。
图中之C点为截面形心。
解：将横截面上的正应力向截面形心C简化，得一合力和一合力偶，其力即为轴力F N=100×106×0.04×0.1/2=200×103 N =200 kN其力偶即为弯矩M z=200×(50-33.33)×10-3 =3.33 kN·m1-4 板件的变形如图中虚线所示。
试求棱边AB与AD的平均正应变及A点处直角BAD的切应变。
解：第二章轴向拉压应力2-1试计算图示各杆的轴力，并指出其最大值。
解：(a) F N AB=F, F N BC=0, F N，max=F(b) F N AB=F, F N BC=－F, F N，max=F(c) F N AB=－2 kN, F N2BC=1 kN, F N CD=3 kN, F N，max=3 kN(d) F N AB=1 kN, F N BC=－1 kN, F N，max=1 kN2-2 图示阶梯形截面杆AC，承受轴向载荷F1=200 kN与F2=100 kN，AB段的直径d1=40 mm。
第一章X 射线物理学基础第一节X 射线的性质X 射线是一种波长很短的电磁波，波长范围为0.01~10nm ，用于衍射分析的X 射线波长为0.05~0.25nm 。
X 射线一种横波，由交替变化的电场和磁场组成，具有波粒二相性。
第二节 连续X 射线谱连续谱强度分布曲线下的面积即为连续 X 射线谱的总强度，其取决于X 射线管U 、i 、Z 三个因素I 连 = K 1iZU 2 (1-4)式中，K1 是常数。
X 射线管仅产生连续谱时的效率η = I 连 / iU = K 1ZU可见， X 射线管的管电压越高、阳极靶原子序数越大，X 射线管的效率越高。
因 K1 约(1.1~1.4) 10-9，即使采用钨阳极 (Z = 74)、管电压100kV ， η=1%，效率很低。
电子击靶时大部分能量消耗使靶发热习题1.1 计算当管电压为50 kv 时，电子在与靶碰撞时的速度与动能以及所发射的连续谱的短波限和光子的最大动能。
（电子静止质量9.1X10-31 Kg ，电子电量1.602X10-19 C ）习题1.2 X 射线实验室用防护铅屏厚度通常至少为1 mm ，试计算这种铅屏对Cr K α、Mo K α辐射的透射系数各为多少？（已知ρPb =11.34 g/cm 3，注：各元素的质量吸收系数见附录B ，书本P324~325页）习题1.3 厚度为1mm 的铝片能把某单色Ⅹ射线束的强度降低为原来的23.9％，试求这种Ⅹ射线的波长。
试计算含Wc ＝0.8％，Wcr ＝4％，Ww ＝18％的高速钢对Mo K α辐射的质量吸收系数。
解题思路：复杂物质的质量吸收系数∑==n i imi m w 1μμ习题1.4 什么厚度的镍滤波片可将Cu K α辐射的强度降低至入射时的70％？如果入射X 射线束中K α和K β强度之比是5:1，滤波后的强度比是多少？已知μm α＝49.03 cm 2／g ，μm β＝290 cm 2／g 。
习题1.5 为使Cu K α线的强度衰减1／2，需要多厚的Ni 滤波片？Cu K α1和 Cu K α2的强度比在入射时为2:1，利用算得的Ni 滤波片之后其比值会有什么变化？（Ni 的密度为8.90 g ／cm 3）习题1.6 当X 射线发生装置是Cu 靶，滤波片应选( )，为什么？A. CuB. FeC. NiD. Mo 。
材料分析技术知识点例题精析练习题(含答案) 第一章节知识点1.名词解释：晶面指数用于表示一组晶面的方向，量出待定晶体在三个晶轴的截距并用点阵周期a,b,c度量它们，取三个截距的倒数，把它们简化为最简的整数h,k,l，就构成了该晶面的晶面指数。
晶向指数表示某一晶向（线）的方向。
干涉面为了简化布拉格公式而引入的反射面称为干涉面。
2下面是某立方晶系物质的几个晶面，试将它们的面间距从大到小按次序重新排列：（123），（100），（200），（311），（121），（111），（210），（220），（130），（030），（221），（110）。
排序后：（100）（110）（111）（200）（210）（121）（220）（221）（030）（130）（311）（123）3当波长为λ的x射线照射到晶体并出现衍射线时，相邻两个（hkl）反射线的波程差是多少？相邻两个（hkl）反射线的波程差又上多少？相邻两个（hkl）晶面的波程差为nλ，相邻两个（HKL）晶面的波程差为λ。
4原子散射因数的物理意义是什么？某元素的原子散射因数与其原子序数有何关系？原子散射因数f是以一个电子散射波的振幅为度量单位的一个原子散射波的振幅。
它表示一个原子在某一方向上散射波的振幅是一个电子在相同条件下散射波振幅的f倍。
它反应了原子将X射线向某一方向散射时的散射效率。
关系：z越大，f越大。
因此，重原子对X射线散射的能力比轻原子要强。
第二章节知识点1、名词解释：（1）物相在体系内部物理性质和化学性质完全均匀的一部分称为“相”。
在这里，更明白的表述是：成分和结构完全相同的部分才称为同一个相。
（2）K系辐射处于激发状态的原子有自发回到稳定状态的倾向，此时外层电子将填充内层空位，相应伴随着原子能量的降低。
原子从高能态变成低能态时，多出的能量以X射线形式辐射出来。
当K电子被打出K层时，原子处于K激发状态，此时外层如L、M、N……层的电子将填充K层空位，产生K系辐射。
材料分析测试方法课后习题答案1.X射线学有几个分支？每个分支的研究对象是什么？答：X射线学分为三大分支：X射线透射学、X射线衍射学、X射线光谱学。
X射线透射学的研究对象有人体，工件等，用它的强透射性为人体诊断伤病、用于探测工件内部的缺陷等。
X射线衍射学是根据衍射花样，在波长已知的情况下测定晶体结构，研究与结构和结构变化的相关的各种问题。
X射线光谱学是根据衍射花样，在分光晶体结构已知的情况下，测定各种物质发出的X射线的波长和强度，从而研究物质的原子结构和成分。
2.分析下列荧光辐射产生的可能性，为什么？（1）用CuKαX射线激发CuKα荧光辐射；（2）用CuKβX射线激发CuKα荧光辐射；（3）用CuKαX射线激发CuLα荧光辐射。
答：根据经典原子模型，原子内的电子分布在一系列量子化的壳层上，在稳定状态下，每个壳层有一定数量的电子，他们有一定的能量。
最内层能量最低，向外能量依次增加。
根据能量关系，M、K层之间的能量差大于L、K成之间的能量差，K、L层之间的能量差大于M、L层能量差。
由于释放的特征谱线的能量等于壳层间的能量差，所以Kß的能量大于Ka的能量，Ka能量大于La的能量。
因此在不考虑能量损失的情况下：（1）CuKa能激发CuKa荧光辐射；（能量相同）（2）CuKß能激发CuKa荧光辐射；（Kß>Ka）（3）CuKa能激发CuLa荧光辐射；（Ka>la）3.什么叫“相干散射”、“非相干散射”、“荧光辐射”、“吸收限”、“俄歇效应”？答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。
⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。
第一章一、选择题1.用来进行晶体结构分析的X射线学分支是（）A.X射线透射学；B.X射线衍射学；C.X射线光谱学；D.其它2. M层电子回迁到K层后，多余的能量放出的特征X射线称（）A.Kα；B. Kβ；C. Kγ；D. Lα。
3. 当X射线发生装置是Cu靶，滤波片应选（）A．Cu；B. Fe；C. Ni；D. Mo。
4. 当电子把所有能量都转换为X射线时，该X射线波长称（）A.短波限λ0；B. 激发限λk；C. 吸收限；D. 特征X射线5.当X射线将某物质原子的K层电子打出去后，L层电子回迁K层，多余能量将另一个L层电子打出核外，这整个过程将产生（）（多选题）A.光电子；B. 二次荧光；C. 俄歇电子；D. （A+C）二、正误题1. 随X射线管的电压升高，λ0和λk都随之减小。
（）2. 激发限与吸收限是一回事，只是从不同角度看问题。
（）3. 经滤波后的X射线是相对的单色光。
（）4. 产生特征X射线的前提是原子内层电子被打出核外，原子处于激发状态。
（）5. 选择滤波片只要根据吸收曲线选择材料，而不需要考虑厚度。
（）三、填空题1. 当X射线管电压超过临界电压就可以产生X射线和X射线。
2. X射线与物质相互作用可以产生、、、、、、、。
3. 经过厚度为H的物质后，X射线的强度为。
4. X射线的本质既是也是，具有性。
5. 短波长的X射线称，常用于；长波长的X射线称，常用于。
习题1.X射线学有几个分支？每个分支的研究对象是什么？2. 分析下列荧光辐射产生的可能性，为什么？（1）用CuK αX 射线激发CuK α荧光辐射；（2）用CuK βX 射线激发CuK α荧光辐射；（3）用CuK αX 射线激发CuL α荧光辐射。
3. 什么叫“相干散射”、“非相干散射”、“荧光辐射”、“吸收限”、“俄歇效应”、“发射谱”、“吸收谱”？4. X 射线的本质是什么？它与可见光、紫外线等电磁波的主要区别何在？用哪些物理量描述它？5. 产生X 射线需具备什么条件？6. Ⅹ射线具有波粒二象性，其微粒性和波动性分别表现在哪些现象中？7. 计算当管电压为50 kv 时，电子在与靶碰撞时的速度与动能以及所发射的连续谱的短波限和光子的最大动能。
第17章 光的衍射答案17-2. 衍射的本质是什么衍射和干涉有什么联系和区别答：光波的衍射现象是光波在传播过程中经过障碍物边缘或孔隙时发生的展衍现象，其实质是由被障碍物或孔隙的边缘限制的波振面上各点发出的子波相互叠加而产生。
而干涉则是由同频率、同方向、相位差恒定的两束光波的叠加而成。
17-7. 光栅衍射和单缝衍射有何区别为何光栅衍射的明条纹特别明亮而暗区很宽答：光栅衍射是多光束干涉和单缝衍射的总效果。
其明条纹主要取决于多光束干涉，光强与狭缝数成正比，所以明纹很亮；又因为相邻明条纹间有个暗条纹，而且一般较宽，所以实际上在两条明条纹之间形成一片黑暗背景。
17-8. 试指出当衍射光栅常数为下述三种情况时，哪些级次的衍射明条纹缺级（1）a+b=2a; （2）a+b=3a; （3）a+b=4a.答：当（1）a+b=2a 时，±2，±4，±6…2k…(k=±1,±2,…)级缺级;当（2）a+b=3a 时，±3，±6，±9…3k…(k=±1,±2,…)级缺级;当（3）a+b=4a 时，±4，±8，±12…4k…(k=±1,±2,…)级缺级。
17-9. 一单色平行光垂直照射一单缝，若其第三级明条纹位置正好与600nm 的单色平行光的第二级明条纹位置相重合，求前一种单色光的波长。
解：单缝衍射的公式为：2)12(sin λθ+=k a当nm 600=λ时，k=2，'λλ=时，k=3，当其第三级明条纹位置正好与600nm 的单色平行光的第二级明条纹位置相重合时，θ相同，所以有： 2)132(2600)122(sin 'λθ+⨯=+⨯=a 由上式可以解得 nm 6.428'=λ17-10. 单缝宽0.10mm ，透镜焦距为50cm ，用5000=λ埃的绿光垂直照射单缝，求：（1）位于透镜焦平面处的屏幕上中央明条纹的宽度和半角宽度各为多少（2）若把此装置浸入水中（），中央明条纹的半角宽度又为多少 解：中央明纹的宽度为f na x λ2=∆，半角宽度为na λθ1sin -=（1）在空气中，1=n ，所以有3310100.55.01010.010500022---⨯=⨯⨯⨯⨯==∆f na x λm 331011100.51010.0105000sin sin -----⨯=⨯⨯==na λθrad（2）浸入水中时，33.1=n ，所以有33101076.35.01010.033.110500022---⨯=⨯⨯⨯⨯⨯==∆f na x λm 3310111076.31010.033.1105000sin sin -----⨯=⨯⨯⨯==na λθrad17-11 用橙黄色的平行光垂直照射一宽为a=0.60mm 的单缝，缝后凸透镜的焦距f=40.0cm ，观察屏幕上形成的衍射条纹．若屏上离中央明条纹中心1.40mm 处的P 点为一明条纹；求：(1)入射光的波长；(2)P 点处条纹的级数；(3)从P 点看，对该光波而言，狭缝处的波面可分成几个半波带解：(1)由于P 点是明纹，故有2)12(sin λϕ+=k a ，⋅⋅⋅=3,2,1k 由ϕϕsin tan 105.34004.13≈=⨯==-f x 故3105.3126.0212sin 2-⨯⨯+⨯=+=k k a ϕλ3102.4121-⨯⨯+=k mm 当 3=k ，得60003=λoA4=k ，得47004=λo A(2)若60003=λo A ，则P 点是第3级明纹；若47004=λo A ，则P 点是第4级明纹．(3)由2)12(sin λϕ+=k a 可知，当3=k 时，单缝处的波面可分成712=+k 个半波带；当4=k 时，单缝处的波面可分成912=+k 个半波带．17-12 用5900=λoA 的钠黄光垂直入射到每毫米有500条刻痕的光栅上，问最多能看到第几级明条纹 解：5001=+b a mm 3100.2-⨯= mm 4100.2-⨯=o A 由λϕk b a =+sin )(知，最多见到的条纹级数m ax k 对应的2πϕ=, 所以有39.35900100.24max ≈⨯=+=λba k ，即实际见到的最高级次为3max =k .17-13 波长为5000o A 的平行单色光垂直照射到每毫米有200条刻痕的光栅上，光栅后的透镜焦距为60cm ． 求：(1)屏幕上中央明条纹与第一级明条纹的间距；(2)当光线与光栅法线成30°斜入射时，中央明条纹的位移为多少 解：3100.52001-⨯==+b a mm 6100.5-⨯m (1)由光栅衍射明纹公式 λϕk b a =+sin )(，因1=k ,又f x ==ϕϕtan sin 所以有λ=+f x b a 1)( 即 62101100.51060105000---⨯⨯⨯⨯=+=b a fx λ 2100.6-⨯=m 6= cm(2)对应中央明纹，有0=k正入射时，0sin )(=+ϕb a ，所以0sin =≈ϕϕ斜入射时，0)sin )(sin (=±+θϕb a ，即0sin sin =±θϕ因︒=30θ，∴21tan sin ±==≈f x ϕϕ 故22103010602121--⨯=⨯⨯==f x m 30= cm 这就是中央明条纹的位移值．17-14. 波长为6000Å的单色光垂直入射到一光栅上，第二、三级明条纹分别出现在2.0sin 1=θ和3.0sin 2=θ处，第四级为缺级。
材料分析方法第二版课后练习题含答案第一章：材料的物理化学性质分析1. 硬度测试根据维氏硬度测试的原理，硬度的数值与什么有关？答案：硬度的数值与材料的抵抗力有关。
2. 热膨胀系数测试热膨胀系数的测试方法包括哪些？答案：常用的测试方法包括极差法、压力计法、光栅测量法等。
第二章：材料的成分分析1. 光谱分析常用的光谱分析方法有哪些？答案：常用的光谱分析方法包括紫外吸收光谱、可见光吸收光谱、红外光谱、拉曼光谱、荧光光谱、原子发射光谱、质谱等。
2. 微量元素分析微量元素分析常用的方法有哪些？答案：常用的微量元素分析方法有火焰原子吸收光谱法、电感耦合等离子体发射光谱法、电感耦合等离子体质谱法等。
第三章：材料的表面形貌分析1.原子力显微镜测试原子力显微镜常用于什么领域？答案：原子力显微镜常用于材料表面形貌分析、生物医学领域等。
2.扫描电子显微镜测试扫描电子显微镜常用于哪些领域？答案：扫描电子显微镜常用于材料表面形貌分析、生物医学领域、纳米材料研究等。
第四章：材料的力学性能分析1.拉伸测试拉伸测试包括哪些参数？答案：拉伸测试包括屈服强度、抗拉强度、延伸率等参数。
2.压缩测试压缩测试的测试条件有哪些？答案：压缩测试的测试条件包括样品的几何形状和尺寸、加载速率、温度等。
第五章：材料的热力学性能分析1.热重分析热重分析的测试原理是什么？答案：热重分析利用样品在升温过程中的质量变化来研究材料的热稳定性、热降解等热力学性能。
2.热膨胀系数测试热膨胀系数的测试方法有哪些？答案：常用的测试方法包括极差法、压力计法、光栅测量法等。
总结本文主要介绍了材料分析方法第二版的课后练习题和答案。
通过练习题的学习，我们可以更好地掌握各种分析方法的原理和测试步骤，同时也能够提高自己的分析能力和实验操作技能。
我们希望读者能够认真学习、勤于实践，不断提高自己在材料分析领域的能力和水平。
材料分析测试技术复习题【第一至第六章】1.X射线的波粒二象性波动性表现为：－以波动的形式传播，具有一定的频率和波长－波动性特征反映在物质运动的连续性和在传播过程中发生的干涉、衍射现象粒子性突出表现为：－在与物质相互作用和交换能量的时候－X射线由大量的粒子流(能量E、动量P、质量m)构成，粒子流称为光子－当X射线与物质相互作用时，光子只能整个被原子或电子吸收或散射2.连续x射线谱的特点，连续谱的短波限定义：波长在一定范围连续分布的X射线，I和λ构成连续X射线谱开始直到波长无穷大λ∞，•当管压很低（小于20KV 时），由某一短波限λ波长连续分布处)向短•随管压增高，X射线强度增高，连续谱峰值所对应的波长（1.5 λ0波端移动•λ正比于1/V, 与靶元素无关•强度I：由单位时间内通过与X射线传播方向垂直的单位面积上的光量子数的能量总和决定（粒子性观点描述）•单位时间通过垂直于传播方向的单位截面上的能量大小，与A2成正比（波动性观点描述）短波限:对X射线管施加不同电压时，在X射线的强度I 随波长λ变化的关系，称为短波限。
曲线中，在各种管压下的连续谱都存在一个最短的波长值λ3.连续x射线谱产生机理【a】.经典电动力学概念解释：一个高速运动电子到达靶面时，因突然减速产生很大的负加速度，负加速度引起周围电磁场的急剧变化，产生电磁波，且具有不同波长，形成连续X射线谱。
【b】.量子理论解释：* 电子与靶经过多次碰撞，逐步把能量释放到零，同时产生一系列能量为hυi的光子序列，形成连续谱* 存在 ev=hυmax，υmax=hc/ λ0, λ0为短波限，从而推出λ0＝1.24/ V （nm) （V 为电子通过两极时的电压降，与管压有关）。
* 一般 ev ≥ h υ,在极限情况下，极少数电子在一次碰撞中将全部能量一次性转化为一个光量子4.特征x 射线谱的特点对于一定元素的靶，当管压小于某一限度时，只激发连续谱，管压增高，射线谱曲线只向短波方向移动，总强度增高，本质上无变化。
第十四章1、波谱仪和能谱仪各有什么优缺点?优点:1）能谱仪探测X 射线的效率高。
2）在同一时间对分析点内所有元素X 射线光子的能量进行测定和计数，在几分钟内可得到定性分析结果，而波谱仪只能逐个测量每种元素特征波长。
3）结构简单，稳定性和重现性都很好4）不必聚焦，对样品表面无特殊要求，适于粗糙表面分析。
缺点：1）分辨率低。
2）能谱仪只能分析原子序数大于11的元素；而波谱仪可测定原子序数从4到92间的所有元素。
32答：(1)分析点的X(2)(3)X 3分析？答：（1成分。
(2)A a b 断裂断口，性断口。
c 、解理断口分析：由于相邻晶粒的位相不一样，因此解理断裂纹从一个晶粒扩展到相邻晶粒内部时，在晶界处开始形成河流花样即解理台阶。
解理断裂是脆性断裂，是沿着某特定的晶体学晶面产生的穿晶断裂。
d 、纤维增强复合材料断口分析：断口上有很多纤维拔出。
由于纤维断裂的位置不都是在基体主裂纹平面上，一些纤维与基体脱粘后断裂位置在基体中，所以断口山更大量露出的拔出纤维，同时还可看到纤维拔出后留下的孔洞。
B 、用能谱仪定性分析方法进行其化学成分的分析。
定点分析:对样品选定区进行定性分析.线分析:测定某特定元素的直线分布.面分析:测定某特定元素的面分布a 、定点分析方法：电子束照射分析区,波谱仪分析时,改变分光晶体和探测器位置.或用能谱仪,获取、E —I 谱线,根据谱线中各峰对应的特征波长值或特征能量值,确定照射区的元素组成； I--λb 、线分析方法：将谱仪固定在要测元素的特征X 射线波长值或特征能量值,使电子束沿着图像指定直线轨迹扫描.常用于测晶界、相界元素分布.常将元素分布谱与该微区组织形貌结合起来分析；c 、面分析方法：将谱仪固定在要测元素的特征X 射线波长值或特征能量值,使电子束在在样品微区作光栅扫描,此时在荧光屏上便得到该元素的微区分布,含量高则亮。
4、扫描电子显微镜是由电子光学系统，信号收集处理、图像显示和记录系统，真空系统三个基本部分组成。
第一章X 射线物理学基础2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？答：1.5KW/35KV=0.043A。
4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。
答：因X 光管是Cu 靶，故选择Ni 为滤片材料。
查表得：μ m α＝49.03cm2／g，μ mβ＝290cm2／g，有公式，，，故：，解得:t=8.35um t6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv)λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm)其中h为普郎克常数，其值等于6.626×10-34e为电子电荷，等于1.602×10-19c故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。
7、名词解释：相干散射、不相干散射、荧光辐射、吸收限、俄歇效应答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。
⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。
⑶一个具有足够能量的χ射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ射线，这种由χ射线光子激发原子所发生的辐射过程，称荧光辐射。
或二次荧光。
⑷指χ射线通过物质时光子的能量大于或等于使物质原子激发的能量，如入射光子的能量必须等于或大于将K 电子从无穷远移至K 层时所作的功W，称此时的光子波长λ称为K 系的吸收限。
