40kHZ超声波发射电路(1)40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。
F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。
电容C3、C2平衡F3和F4的输出，使波形稳定。
电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。
电源用9V叠层电池。
测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。
发射超声波信号大于8m。
40kHZ超声波发射电路(2)40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。
T40-16是反馈耦合元件，对于电路来说又是输出换能器。
T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。
S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。
电路工作电压9V，工作电流约25mA。
发射超声波信号大于8m。
电路不需调试即可工作。
40kHZ超声波发射电路(3)40kHZ超声波发射电路之三，由VT1、VT2组成正反馈回授振荡器。
电路的振荡频率决定于反馈元件的T40-16，其谐振频率为40kHZ±2kHZ。
频率稳定性好，不需作任何调整，并由T40-16作为换能器发出40kHZ的超声波信号。
电感L1与电容C2调谐在40kHZ 起作谐振作用。
本电路适应电压较宽（3~12V），且频率不变。
电感采用固定式，电感量5.1mH。
整机工作电流约25mA。
发射超声波信号大于8m。
40kHZ超声波发射电路(4)40kHZ超声波发射电路之四，它主要由四与非门电路CC4011完成振荡及驱动功能，通过超声换能器T40-16辐射出超声波去控制接收机。
其中门YF1与门YF2组成可控振荡器，当S按下时，振荡器起振，调整RP改变振荡频率，应为40kHZ。
超声波发射电路图
超声波电路主要是由反相器74LS04和超声波发射换能器T1构成的，使用CPU内部的PWM 定时计数器输出的40KHZ方波信号。
一路经一级反相器（U1C与U1E并联组成一级）后送到超声波换能器的一个电极（T1的1脚）；另一路经两级反相器（U1D为第一级，U1B和U1A组成第二级）后送到超声波换能器的另一个电极（T1的2脚）。
用这种推换形式将方波信号加到超声波换能器的两端，可以提高超声波的发射强度。
输出端采两个反相器并联，以提高驱动能力。
上位电阻R1,R2一方面可以提高反相器74LS04输出高电平的驱动能力，另一方面可以增加超声波换能器的阻尼效果。
超声波接收电路图
超声波接收电路原理图如图所示，CX20106A是一款红外检测波接收的专业芯片，常用于电视机红外遥控接收器。
其优点是简单易用，电路连接简单，且减小了生产调试的麻烦。
当CX20106A接收到40KHZ的信号时，会在第7脚产生一个低电平下降脉冲，这个信号可以接收到ARM的外部中断引脚作为中断信号输出。
超声波在气体、液体及固体中以不同速度传播，定向性好、能量集中、传输过程中衰减较小、反射能力较强。
超声波能以一定速度定向传播、遇障碍物后形成反射，利用这一特性，通过测定超声波往返所用时间就可计算出实际距离，从而实现无接触测量物体距离。
超声波测距迅速、方便，且不受光线等因素影响，广泛应用于水文液位测量、建筑施工工地的测量、现场的位置监控、车辆倒车障碍物的检测、移动机器入探测定位等领域。
本文设计的数字式超声波测距仪通过对超声波往返时间内输入到计数器特定频率的时钟脉冲进行计数，进而显示对应的测量距离。

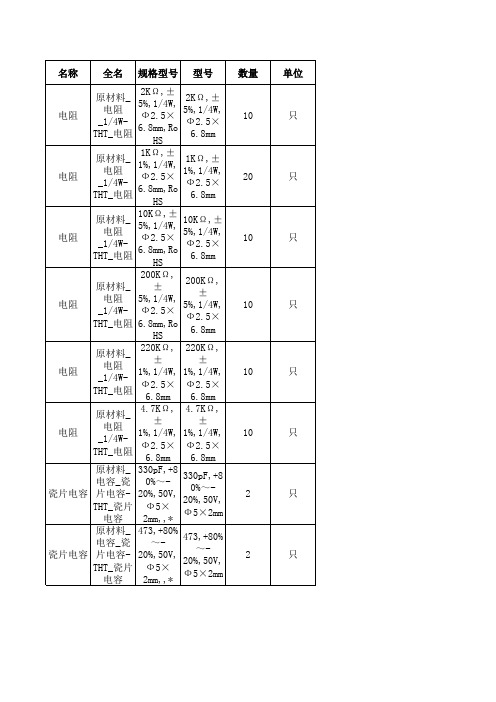

一．超声波发生电路图1为超声波发生电路。
双定时器EN556(U2b)组成单稳态触发器。
R6和C6构成微分电路，其作用是：当按键S2按下时，低电平变成正负尖顶脉冲，经过VD1得到负尖顶脉冲，触发单稳态触发器翻转。
单稳态翻转输出的高电平持续约1ms，即tw≈1．1R5C5≈1ms。
EN556(U2n)组成多谐振荡器，振荡频率f1=1／T1≈1／{0．7[(R1+R2)+2(R3+R4)]C3≈40kHz。
该振荡器振荡受单稳态触发器输出电平控制。
当单稳态触发器输出高电平时，多谐振荡器产生振荡，EN556的引脚5输出约40个频率为40kHz、占空比约50％的矩形脉冲。
考虑到多谐振荡器起振阶段不稳定，因此设计输m脉冲数较多。
若输出脉冲数太少，则发射强度小，测量距离短。
但脉冲数过多，发射持续时间长，在距离被测物较近时，脉冲串尚未发射完，这样导致先发射出的脉冲产生的回波将到达接收端，影响测距结果，造成测距盲区增大。
74HC04(U1)的U1a~U1e组成超声波脉冲驱动电路，可提高驱动超声波发送传感器的脉冲电压幅值，有效进行电／声转换，增强发射超声波的能力，增大测量距离。
40kHz脉冲串的一路经U1a反相，再经由U1b和U1e并联的反相器反相；其另一路经南U1c和U1d并联的反相器反相。
图1超声波发生电路这样，施加在超声波发送传感器两端上的2路脉冲电压相位相反，使超声波发送传感器两端上的脉冲电压峰一峰值提升近电源电压的2倍，输出功率提高4倍。
