第四章褶皱构造(课堂PPT)

倒转褶曲（同斜褶曲）
47
48
(4)扇形褶曲：轴面直立或倾斜，两翼岩层层序都 倒转，两翼角可以相等或不等，剖面上岩层整体呈 扇形(图4—14e)。它可分为扇形背斜和扇形向斜。
图4—14e扇形褶曲
49
轴面倾斜的扇形褶曲
50
轴面倾斜的扇形褶曲
51
作业三十八 构造分析：
下图为剖面示意图，在地表出现三处同一煤层的露头。根 据岩层产状变化有人判断A处是背斜构造，B处是向斜构造， 但在B处施工钻孔没有见到煤层，请解释这是什么原因?总结 怎样判断背斜、向斜构造。
例如: 核部、翼部、轴面、轴线、枢 纽等5个为主要褶曲要素。
26
(1)核部 ：泛指褶曲的中心部位。背斜核 部是较老的岩层，向斜核部是较新的岩层。 就同一褶曲而言，核部的地层层位并不是 固定的，它随剥蚀、出露程度或观察研究 的范围不同而有所改变。
老
新
核部
27
(2)翼部：泛指核部两侧比较平直的岩层。 背斜两翼较核部岩层新，向斜两翼较核部岩 层老。相邻的背、向斜之间的翼部为两者所 共有。
C.平卧褶皱－北京西山
57
(6)挠曲： 在水平或缓倾斜岩层中，某段岩 层倾角突然增大而形成的膝状弯曲(图4— 14h)。
58
野外见到的挠曲
59
60
褶曲形态组图
61
(二）褶曲的纵剖面形态分类
在纵剖面上，可根据褶曲枢纽的产状将其 分为：
1、水平褶曲 2、倾伏褶曲
62
(1)水平褶曲
褶曲枢纽近于水平，整个褶曲沿着水平方向 延伸，两翼岩层的走向大致平行(图4—15d)。可 分为水平背斜和水平向斜。
28
(３) 轴面： 指平分两翼的假想面，它是同一褶曲 中所有枢纽组成的面。其形态可以是一个简单的平 面，也可以是一个复杂的曲面。轴面在空间的产出 状态有直立的、倾斜的，也有水平的。
29
(４)轴线：指轴面与地表面的交线。它永远是一条 水平线。如轴面是一个简单的平面，则它是一条水 平直线；如果轴面是一个复杂的曲面，则它是一条 水平的曲线。它的延长方向称为轴向，代表褶曲的 延展方向；它的长度代表褶曲的延伸度。
轴线
轴面 地表面
顶角
30
翼部
(５) 枢纽 ：指褶曲中同一岩层的层面与轴面的交 线。也是指褶曲中同一岩层面上最大弯曲点的连线。 它是褶曲一翼与另一翼的分界线。同一褶曲中每一 个岩层面上都有一条枢纽。枢纽可以是一条直线， 也可以是一条曲线，产出状态有水平的、倾斜的、 直立的或波状起伏的等。枢纽反映了褶曲在延长方 向上的变化。
水平褶曲立体图
63
(2)倾伏褶曲：
褶曲枢纽呈倾斜状，整个褶曲向一定方向倾伏， 两翼岩层走向向褶曲倾伏方向斜交(图4—15b)。可分 为倾伏背斜和倾伏向斜。
立体图
两翼岩层走向向褶 曲倾伏方向斜交
（b）
64
倾伏褶皱(北美)
向斜的扬起端－新疆库车河
65
倾斜褶曲做煤层底板等高线图时投影到水平面上是一
组曲线。
34
对称褶曲轴面直立
35
36
(2)斜歪褶曲： 亦称不对称褶曲。其轴面 倾斜两翼岩层层序正常，倾向相反，倾 角不等(图4—14b)。可分为斜歪背斜和斜 歪向斜。
倾斜褶曲
37
38
歪斜褶皱轴面歪斜两翼倾角不等。
39
野外见到的歪斜（不对称）褶曲
40
歪斜（不对称）褶曲
41
下图是某地褶皱构造的横剖面示意图，请判断哪个是 向斜?哪个是背斜?并根据褶曲横剖面形态分类给出各褶曲 正确的名称，连绘出褶曲完整形态(被剥蚀部分用虚线，埋 藏部分用实线)。
轴面
枢纽
枢纽弯曲
褶曲要素动画
31
二、褶曲分类（共五种分类方法）
(一)褶曲的横剖面形态分类
分类的根据是褶曲的轴面和两翼岩层的产状。 (1)直立褶曲：也叫对称褶曲。它的轴面直立，两翼 岩层层序正常，倾向相反，倾角相等(图4—14a)。 可分为直立背斜和直立向斜。
32
直立褶曲
对称褶曲轴面直立
33
对称褶曲
42
背 斜
对称背斜
向 斜
对称向斜
背 斜
不对称背斜
43
(3)倒转褶曲：亦称同斜褶曲。其轴面倾斜，两翼 岩层倾向相同，一翼岩层层序正常另一翼岩层层序 倒转，两翼角可以不等或相等(图4—14c 、d)，相 等者则称为等斜褶曲 (图4—14d)。可分为倒转背 斜和倒转向斜。
44
野外见到的倒转褶曲
45
倒转褶曲 46
乌龟山背斜
±0 ＋50
＋100
在井下由于褶曲存在，南桐矿以背
斜轴部作为采区分界示意图
13
根据煤层平巷掘进方向确定的褶皱构造
14
第二节 褶 皱 构 造
一、褶皱构造的概念 (一)褶皱与褶曲

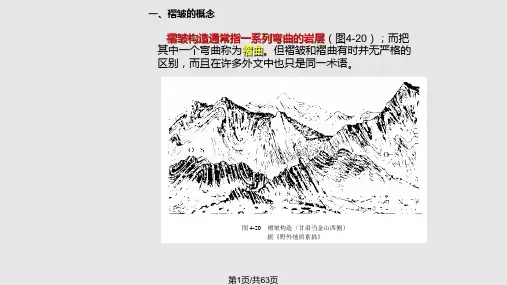

①褶皱: 由于地壳运动等地质作用的影响，使岩层发
生塑性变形而形成一系列波状弯曲但仍保持着岩 层的连续完整性的构造形态，称为褶皱构造。简 称为褶皱。
第四章 第 节
褶皱构造
主要内容
一、褶皱构造的概念 二、褶皱构造的分类 三、褶皱构造的观测和研究
1
四川龙门山地质公园褶皱构造
2
秦皇岛吴庄背斜
3
4
5
实例 1 庐山褶皱
野外见到的含煤岩系 中宽缓褶皱
6
庐山褶皱
7
8
9
10
11
在野外根据岩层产状推断的褶曲 12
根据井下开采揭露资料证明存在的褶曲
15
16
17
褶皱？
18
②褶曲 褶皱构造中的一个弯曲称为褶曲。褶
曲是褶皱的基本单位,而褶皱则是由一系列 褶曲组合而成的。如图:
19
褶皱构造中的一个弯曲 20
(二)褶曲的基本形式
褶曲的基本 1、背斜 形式可分为 ： 2、向斜
向下弯曲 向上弯曲
21
根据水平切面上岩层的新老关系判断褶曲形式的方法:
背斜是指核心部位岩层较老，向两侧依次对 称出现较新岩层的形态一般向上弯曲的褶曲。
向斜是指核心部位岩层较新，向两侧依次对称 出现较老岩层的形态一般向下弯曲的褶曲。
新←老→新
老←新→老
22
老岩层
新岩层
23
新岩层
老岩层
新岩层
24
新岩层
秦皇岛实习见到的 背斜核部老岩层
25
(三)褶曲要素
为了描述一个褶曲在空间的形态， 对褶曲的各个部位进行了命名，称为 褶曲要素。
52
53
(5)平卧褶曲：轴面近于水平，两翼岩层产状平缓， 一翼岩层层序正常，另一翼岩层层序倒转(图4— 14f)。如果平卧褶曲的轴面发生弯曲，则称为翻卷 褶曲(图4—14g)。
图4—14g平卧褶曲
54
手标A
B
Ｃ
C
A.大型平卧褶皱—新疆
中巴公路盖孜检查站
B. 大理岩中的倒转褶皱 新疆－喀什奥依塔格
