论变形监测技术的现状与发展趋势水库大坝作为国民经济重要的基础设施，其安全性备受瞩目。
变形监测是大坝安全监测重要的一部分，可以较为直观地反映水库大坝的变形位移情况，但有些水库大坝运行期间，变形监测系统会出现各种问题。
文章阐述水库大坝变形监测技术的现状以及发展趋势，以期可以为相关人士提供一定的参考和帮助。
标签：变形；监测技术；现状；发展趋势一、常规的变形监测系统及方法（1）水平位移监测：对水工建筑物的顺水流方向或顺轴线方向的水平位移变化进行监测。
常用观测方法分基准线法、大地测量方法两大类。
基准线法是通过一条固定的基准线来测定监测点的位移，常见的有视准线法、引张线法、真空激光准直法、垂线法。
大地测量方法主要以外部变形监测控制网点为基准，以大地测量方法测定被监测点的大地坐标，进而计算被监测点的水平位移。
常见的方法有交会法、精密导线法、三角测量法、极坐标法、GNSS观测法等。
（2）垂直位移观测：对水工建筑物垂直方向的位移变化进行测量，用以了解水工建筑各个设计监测部位的垂直位移变化情况，进而确定水工建筑随着施工及蓄水等因素变化、基础的沉降抬升情况，从而掌握水库大坝的状态。
常用的方法有几何水准测量方法、三角高程测量法、液体静力水准法、双金属标法、水管式沉降仪法等。
（3）挠度观测：一般用于混凝土坝，以坝体内置的铅垂线（正垂线和倒垂线）为基准，测量坝体不同高度相对于铅垂线的水平位置变化，从而确定坝体的挠曲变化。
（4）裂缝观测：对建筑物产生的裂缝或库岸边坡裂缝进行位置、长度、宽度、深度、错距等监测，以了解裂缝的变化情况。
一般采用丈量方式，可采用检定过的钢尺、铟钢尺等进行精密量距，也可在内部坝块接缝处埋设测缝计，在坝趾和混凝土面板接缝之间还需要埋设三向、双向测缝计，在山体或基础应力较大处埋设裂缝计，用于监测施工缝、周边缝等开合情况。
（5）滑坡及崩岸观测：滑坡体崩岸区应进行定期监测，并进行巡视检查，必要时进行预警，减少突发事件发生时的损失。
毕业论文--现代变形监测的技术分析与发展趋势现代变形监测技术：现状分析与未来发展趋势摘要：随着现代工程建设的飞速发展，变形监测技术的需求日益增长。
本文首先分析了现代变形监测技术的发展现状，然后讨论了新的监测技术在变形监测中的应用，最后预测了变形监测技术的发展趋势。
研究结果表明，现代变形监测技术正朝着自动化、网络化、多层次的方向发展。
一、引言变形监测是工程建设中的重要环节，对于保障工程安全、预防灾害具有重要意义。
随着现代科技的发展，变形监测技术也在不断进步。
本文旨在深入分析现有的变形监测技术，探讨新型技术在变形监测中的应用，并展望未来的发展趋势。
二、现代变形监测技术的发展现状现代变形监测技术已经从传统的手动测量和定性描述转向自动化、定量测量和数据分析。
其中，空间信息和近景摄影测量为变形监测提供了新的技术手段。
这些技术能够实现大范围、高精度的数据获取和处理，极大地提高了变形监测的效率和精度。
此外，基于GIS的变形监测数据管理和分析也得到了广泛应用。
GIS能够实现数据的集成、可视化与分析，为研究人员提供强有力的决策支持。
三、新型技术在变形监测中的应用随着科技的不断发展，新型的变形监测技术也在逐步得到应用。
其中，基于近景摄影测量的三维激光扫描技术和基于GPS的自动化监测系统是最具代表性的两种技术。
近景摄影测量结合了传统的摄影测量和计算机视觉技术，可以实现大范围、高精度的数据获取和处理。
三维激光扫描技术则可以获取高精度的三维地形数据，对建筑物等对象的变形进行精确分析。
GPS技术则以其高精度、高效率的优点，广泛应用于自动化监测系统中。
通过接收GPS信号并处理分析，可以实现对建筑物的实时、自动化监测。
四、未来变形监测技术的发展趋势随着科技的不断发展，未来变形监测技术将进一步实现自动化、网络化和多层次化。
具体来说，以下几个方面值得期待：1.自动化：未来的变形监测将更多地依赖自动化设备和技术，如自动测量机器人、智能传感器等，以实现数据的自动获取、处理和分析。
GPS在变形监测中的应用现状及发展趋势摘要：由于GPS 可以向全球任何用户全天候地连续提供高精度的三维坐标、三维速度和时间信息等技术参数，目前在各类变形监测中已得到了广泛的应用。
本文简要介绍了GPS 变形监测技术概念和意义，详细总结了GPS变形监测的应用现状及发展趋势。
关键词：GPS；变形监测；应用现状；趋势Abstract: Because GPS can continuously provide high precision 3D coordinates, to any user global all-weather three-dimensional velocity and time information and other technical parameters, present in all kinds of deformation monitoring has been widely used. This paper briefly introduces the concept and significance of GPS deformation monitoring technology, summarizes the application status and development trend of GPS deformation monitoring.Key words: GPS; deformation monitoring; application status; trend一、GPS概述全球定位系统(GPS)作为20世纪一项高新技术，具有速度快、全天候、自动化、测站间无需通视、可同时测定点的三位坐标及精度高等优点，因而获得了广泛应用。
目前GPS精密定位技术已经广泛地渗透到经济建设和科学技术的许多领域，对经典大地测量学的各个方面产生了极其深的影响。
它在大地测量学及其相关学科领域，如地球动力学、海洋大地测量、地球物理探测、资源勘探、航空与卫星感、工程变形监测、运动目标的测速以及精密时间传递等方面的广泛应用，充分显示了卫星定位技术的高精度与高效益。
GPS技术在变形监测中的应用及发展趋势[摘要]GPS作为一项较为先进的全球定位系统，其实时性、连续性、高度精准性、测量全天进行以及自动化程度之高成为了当下各监测系统运用较为广泛的一项监测技术。
传统的测量学中，地球动力学和大地测量学是变形测量中不可动摇的两项理论基础，无论是灾害测量还是普通的工程测量，GPS技术的应用由于其不受到环境的局限性和测量工具使用不便等情况，从而在变形监测的领域大放手脚。
本文将结合笔者的工作经验，简要的介绍一下变形监测中GPS技术的应用操作，并对其今后在该领域的发展趋势做出讨论。
[关键字]GPS技术变形监测应用状况未来发展0前言通过相关的专家部门的不懈研究，滑坡、地震、桥梁垮塌以及堤坝溃决等自然灾害在爆发前，灾难爆发区域多少都会产生一定的形变，上述几项自然灾害是近些年里发生较为频繁的灾难类型，正因如此，变形监测的研究成为了当下全世界所共同瞩目的一项重要内容。
建筑逐渐倾向于高层化的发展，滑坡、地震等地质灾害又频繁发生，都凸显了深入研究变形监测项目的必要性。
而现代科技的发展和进步，使得人们逐步提高了对变形监测的基础要求，从而促进了相关监测技术的发展。
GPS技术能够对目标进行全方位、全天化的定位监测，同时提供高精度的三维坐标定点，测站之间也不存在通视要求，所以现如今被广泛应用1各种变形监测技术的应用情况特殊变形测量、常规大地测量、摄影测量测量以及GPS技术是变形监测中常常采用的一些测量手段，早在20世纪80年代时期，我国的变形监测都是采取常规大地测量和特殊变形测量相结合的方式来完成任务的，但是由于其作业强度太大，在测量进行的过程中又比较容易受到环境的影响，所提供的变形测量数据只停留于相对和局部的方面，所以其使用频率在逐渐降低。
航空摄影测量技术和地面摄影测量技术是摄影测量技术所包含的两大内容，就目前状况而言，大坝、桥梁、隧道、滑坡、高层建筑以及结构工程的变形监测方面都应用到了摄影监测技术，毫米级别的监测精度使得摄影监测技术得到了技术人员的认同，然而在实际应用的过程中，摄影测量技术不能与测量对象相隔距离过大，并且在设备方面的要求也较高，所以这种监测技术的应用还不是特别普及。

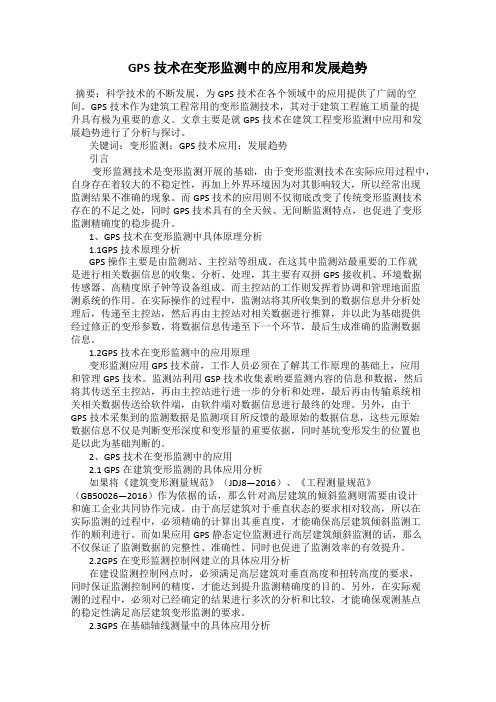

GPS技术在变形监测中的应用和发展趋势摘要：科学技术的不断发展，为GPS技术在各个领域中的应用提供了广阔的空间。
GPS技术作为建筑工程常用的变形监测技术，其对于建筑工程施工质量的提升具有极为重要的意义。
文章主要是就GPS技术在建筑工程变形监测中应用和发展趋势进行了分析与探讨。
关键词：变形监测；GPS技术应用；发展趋势引言变形监测技术是变形监测开展的基础，由于变形监测技术在实际应用过程中，自身存在着较大的不稳定性，再加上外界环境因为对其影响较大，所以经常出现监测结果不准确的现象。
而GPS技术的应用则不仅彻底改变了传统变形监测技术存在的不足之处，同时GPS技术具有的全天候、无间断监测特点，也促进了变形监测精确度的稳步提升。
1、GPS技术在变形监测中具体原理分析1.1GPS技术原理分析GPS操作主要是由监测站、主控站等组成。
在这其中监测站最重要的工作就是进行相关数据信息的收集、分析、处理，其主要有双拼GPS接收机、环境数据传感器、高精度原子钟等设备组成。
而主控站的工作则发挥着协调和管理地面监测系统的作用。
在实际操作的过程中，监测站将其所收集到的数据信息井分析处理后，传递至主控站，然后再由主控站对相关数据进行推算，并以此为基础提供经过修正的变形参数，将数据信息传递至下一个环节，最后生成准确的监测数据信息。
1.2GPS技术在变形监测中的应用原理变形监测应用GPS技术前，工作人员必须在了解其工作原理的基础上，应用和管理GPS技术。
监测站利用GSP技术收集素哟要监测内容的信息和数据，然后将其传送至主控站，再由主控站进行进一步的分析和处理，最后再由传输系统相关相关数据传送给软件端，由软件端对数据信息进行最终的处理。
另外，由于GPS技术采集到的监测数据是监测项目所反馈的最原始的数据信息，这些元原始数据信息不仅是判断变形深度和变形量的重要依据，同时基坑变形发生的位置也是以此为基础判断的。
2、GPS技术在变形监测中的应用2.1 GPS在建筑变形监测的具体应用分析如果将《建筑变形测量规范》（JDJ8—2016）、《工程测量规范》（GB50026—2016）作为依据的话，那么针对高层建筑的倾斜监测则需要由设计和施工企业共同协作完成。
GPS定位技术在变形监测中的应用GPS定位技术为变形监测提供一种新的手段，由于GPS具有自动化程度高、速度快、同时测定点等监测优势，被广泛应用于各种精密工程，通常GPS技术应用采用定期复测与长期连续监测模式，用户设备只需要接收卫星信号，就可以获取精准的定位信息和导航数据。
本文以下主要通过GPS定位技术的探讨，提出了在变形监测中的应用参考。
标签：GPS技术；变形监测；定位系统0 前言GPS定位技术是导航技术、卫星定位与现代通信技术的融合，作为新一代空间定位系统，GPS可削弱系统误差的影响，提高监测的精准度和监测效率。
当前GPS定位技术在变形监测中迅速得到了推广，是一种极为有效的变形监测方法。
但由于应用过程中会受到多方面误差源的影响，导致GPS定位技术难以达到三维监测。
因此，在实际应用过程中应消除和减弱系统误差，进一步提高GPS技术的应用和推广。
1 GPS定位技术在变形监测中应用特点及途径1.1 GPS定位技术系统组成部分GBS全球定位技术，可以为用户提供精准的速度、时间、三维坐标等精准信息，具有实时性、全球性、连续性等监测优点，被广泛应用于各种大型工程监测。
GPS定位技术主要由空间技术、控制系统、用户部分组成。
GPS空间技术由多颗卫星组成，卫星均匀分布于55°的轨道，运行周期约为12恒星时，为地球表面、任一地点，提供实时和全球性导航定位；控制系统是由全球地面跟踪站组成的监控系统，提供GPS卫星播发的星历，控制卫星的轨道运行，向卫星传输信息资料以及卫星设备运转等工作；用户部分主要包括数据接收机、数据处理软件等设备，主要负责接收、转换、测量卫星传输的GPS信号，完成导航和定位。
1.2 GPS定位技术在变形监测中的应用途径GPS定位技术在变形检测中应用，相对常规电子测量仪器具有不可比拟的优越性，实时、连续和高精度的自动监测极大提高了测量精度和效率。
GPS定位技术在变形监测应用主要表现以下几个方面：桥梁健康监测方面，GPS定位技术进行桥梁变形监测，可以避免传统测量技术在通视、高差、距离等方面存在的问题，在提高监测效率的同时，减少外业工作量；大坝安全监测方面，GPS定位技术主要包括裂缝、位移、扰度等方面的检测，当大坝在水负载重压下产生变形后，会产生溃坝的危险，需要利用GPS定位技术长期进行高精度变形监测；滑坡监测方面，GPS自动化程度高，可以达到mm级的精度，并自行对数据进行采集；高层建筑监测方面，建筑物体监测环境复杂、几何尺寸较大，对监测精度要求较高，相对于传统测量可以实现实时性与连续性的高精度定位测量，可获取不大于10mm的高程精度测量，精确监测高层建筑物的动态特征；总之，GPS技术可以在更多领域进行高精度、实时性、连续性、高可靠性的变形监测。
