微机原理及其应用报告：数模转换器DAC0832双缓冲输出设计

并行数模转换设计报告（DAC0832芯片）学校：院系：专业：学生：指导老师：目录：1. 设计任务 (1)2.设计方案 (2)2.1 DAC0832工作模式选择……………2.2 输出级放大器确定参数确定………3.电路测试及结果分析 (19)4.参考文献 (20)5.附录 (21)1. 设计任务：用ATmega128单片机及DA0832芯片设计一个能产生正弦波的电路。

2. 设计方案2.1 DAC0832工作模式选择2.1.1 DAC0832芯片引脚介绍DAC0832主要性能参数：①分辨率8位；②转换时间1μs;③参考电压±10V；④单电源+5V+15v；⑤功耗20mW。

D/A转换器品种繁多，有权电阻DAC、变形权电阻DAC、T型电阻DAC、电容型DAC和权电流DAC等。

其中DAC0832是双列直插式8位D/A转换器。

能完成数字量输入到模拟量(电流)输出的转换。

逻辑电平输入与TTL兼容，共20引脚。

如下图所示：D0～D7：数字信号输入端。

ILE：输入寄存器允许，高电平有效。

CS：片选信号，低电平有效。

WR1：写信号1，低电平有效。

XFER：传送控制信号，低电平有效。

WR2：写信号2，低电平有效。

IOUT1、IOUT2：DAC电流输出端。

Rfb：是集成在片内的外接运放的反馈电阻。

Vref：基准电压（-10~10V）。

Vcc：是源电压（+5~+15V）。

AGND：模拟地NGND：数字地，可与AGND接在一起使用。

DAC0832输出的是电流，一般要求输出是电压，所以还必须经过一个外接的运算放大器转换成电压。

2.1.2 DAC0832的结构DAC0832的内部结构如图10.9所示。

DAC0832中有两级锁存器，第一级锁存器称为输入寄存器，它的锁存信号为ILE；第二级锁存器称为DAC寄存器，它的锁存信号为传输控制信号XFER。

因为有两级锁存器，DAC0832可以工作在双缓冲器方式，即在输出模拟信号的同时采集下一个数字量，这样能有效地提高转换速度。

实验名称：数模转换器DAC0832设计实验学生姓名：xx 学号：xx 班级：测控xx班时间:课程名称：微机机原理及应用教师：成绩：一、实验目的1）了解DAC0832芯片引脚、内部结构及工作原理；2）掌握应用单片机I/O端口控制DAC0832实现数模转换的方法；二、实验内容1. 通过单片机I/O端口控制DAC0832实现数模转换，控制方式采用单缓冲方式，通过按键TRI/SIN选择输出，分别产生锯齿波、方波、正弦波。

1）绘制DAC0832与单片机接口电路原理图；2）参考PPT课件内容，设计程序，实现信号选择输出功能；2. 扩展功能：增加按键，通过按键控制调节输出信号的频率变化。

接口电路图设计参考下图所示：三、设计参考：正弦信号数据表：uchar code sine_tab[256]={0x80,0x83,0x86,0x89,0x8d,0x90,0x93,0x96,0x99,0x9c,0x9f,0xa2,0xa5,0xa8,0xab,0 xae,0xb1,0xb4,0xb7,0xba,0xbc,0xbf,0xc2,0xc5,0xc7,0xca,0xcc,0xcf,0xd1,0xd4,0xd6, 0xd8,0xda,0xdd,0xdf,0xe1,0xe3,0xe5,0xe7,0xe9,0xea,0xec,0xee,0xef,0xf1,0xf2,0xf4, 0xf5,0xf6,0xf7,0xf8,0xf9,0xfa,0xfb,0xfc,0xfd,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfd,0xfc,0xfb,0xfa,0xf9,0xf8,0xf7,0xf6,0xf5, 0xf4,0xf2,0xf1,0xef,0xee,0xec,0xea,0xe9,0xe7,0xe5,0xe3,0xe1,0xde,0xdd,0xda,0xd8, 0xd6,0xd4,0xd1,0xcf,0xcc,0xca,0xc7,0xc5,0xc2,0xbf,0xbc,0xba,0xb7,0xb4,0xb1,0xa e,0xab,0xa8,0xa5,0xa2,0x9f,0x9c,0x99 ,0x96,0x93,0x90,0x8d,0x89,0x86,0x83,0x80, 0x80,0x7c,0x79,0x76,0x72,0x6f,0x6c,0x69,0x66,0x63,0x60,0x5d,0x5a,0x57,0x55,0x 51,0x4e,0x4c,0x48,0x45,0x43,0x40,0x3d,0x3a,0x38,0x35,0x33,0x30,0x2e,0x2b,0x29 ,0x27,0x25,0x22,0x20,0x1e,0x1c,0x1a,0x18,0x16 ,0x15,0x13,0x11,0x10,0x0e,0x0d,0 x0b,0x0a,0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x02,0x02,0x01,0x00,0x00,0x00,0x 00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x02 ,0x02,0x03,0x04,0x05,0x0 6,0x07,0x08,0x09,0x0a,0x0b,0x0d,0x0e,0x10,0x11,0x13,0x15 ,0x16,0x18,0x1a,0x1c, 0x1e,0x20,0x22,0x25,0x27,0x29,0x2b,0x2e,0x30,0x33,0x35,0x38,0x3a,0x3d,0x40,0x 43,0x45,0x48,0x4c,0x4e,0x51,0x55,0x57,0x5a,0x5d,0x60,0x63,0x66 ,0x69,0x6c,0x6 f,0x72,0x76,0x79,0x7c,0x80};四．实验报告①实现调频功能的中断程序：void int0() interrupt 0//外部中断0，用以控制调节延时程序次数，达到调节频率的作用{counter++; //外部中断0触发一次，延时程序调用次数加1}②延时程序：void delay(){int i;for(i=0;i<10;i++){}} //延时子程序③锯齿波程序：#include<reg51.h>sbit MR=P2^7;void main (void){int num;int j;MR=0;while(1){for(num =0; num <=255; num++){ P1=num;for(j=0;j<counter;j++)delay(); //调用延时子程序}}}运行截图：调频前：调频后：④正弦波程序#include<reg51.h>sbit MR=P2^7;void main (void){unsigned char code sine_tab[256]= //正弦波字表{0x80,0x83,0x86,0x89,0x8d,0x90,0x93,0x96,0x99,0x9c,0x9f,0xa2,0xa5,0xa8,0xab,0 xae,0xb1,0xb4,0xb7,0xba,0xbc,0xbf,0xc2,0xc5,0xc7,0xca,0xcc,0xcf,0xd1,0xd4,0xd6, 0xd8,0xda,0xdd,0xdf,0xe1,0xe3,0xe5,0xe7,0xe9,0xea,0xec,0xee,0xef,0xf1,0xf2,0xf4, 0xf5,0xf6,0xf7,0xf8,0xf9,0xfa,0xfb,0xfc,0xfd,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfd,0xfc,0xfb,0xfa,0xf9,0xf8,0xf7,0xf6,0xf5, 0xf4,0xf2,0xf1,0xef,0xee,0xec,0xea,0xe9,0xe7,0xe5,0xe3,0xe1,0xde,0xdd,0xda,0xd8, 0xd6,0xd4,0xd1,0xcf,0xcc,0xca,0xc7,0xc5,0xc2,0xbf,0xbc,0xba,0xb7,0xb4,0xb1,0xa e,0xab,0xa8,0xa5,0xa2,0x9f,0x9c,0x99 ,0x96,0x93,0x90,0x8d,0x89,0x86,0x83,0x80, 0x80,0x7c,0x79,0x76,0x72,0x6f,0x6c,0x69,0x66,0x63,0x60,0x5d,0x5a,0x57,0x55,0x 51,0x4e,0x4c,0x48,0x45,0x43,0x40,0x3d,0x3a,0x38,0x35,0x33,0x30,0x2e,0x2b,0x29 ,0x27,0x25,0x22,0x20,0x1e,0x1c,0x1a,0x18,0x16,0x15,0x13,0x11,0x10,0x0e,0x0d,0 x0b,0x0a,0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x02,0x02,0x01,0x00,0x00,0x00,0x 00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x02,0x02,0x03,0x04,0x05,0x0 6,0x07,0x08,0x09,0x0a,0x0b,0x0d,0x0e,0x10,0x11,0x13,0x15,0x16,0x18,0x1a,0x1c, 0x1e,0x20,0x22,0x25,0x27,0x29,0x2b,0x2e,0x30,0x33,0x35,0x38,0x3a,0x3d,0x40,0x 43,0x45,0x48,0x4c,0x4e,0x51,0x55,0x57,0x5a,0x5d,0x60,0x63,0x66,0x69,0x6c,0x6f,0x72,0x76,0x79,0x7c,0x80};int num;int j;MR=0;while(1){for(num =0; num <=255; num++){ P1=sine_tab[num];for(j=0;j<counter;j++)delay(); //调用延时子程序}}}运行截图：调频前：调频后：⑤方波程序：#include<reg51.h>sbit MR=P2^7;void main (void){ int num;int j;MR=0;while(1){int b;for(num=0;num<=255;b++){if(num<128){ P1=0x00;for(j=0;j<counter;j++)//当counter小于128时，P1输出0x00对应低电平delay();}else{P1=0xFF;//当num大于或等于128时，P1输出0xFF对应高电平for(j=0;j<counter;j++)delay();}}}调频前：调频后：主程序#include<reg51.h>sbit MR=P2^7;sbit P2_0=P2^0;sbit P2_1=P2^1;int counter=0;//设置延时程序次数变量counter，调节频率unsigned char code sine_tab[256]= //正弦波字表{0x80,0x83,0x86,0x89,0x8d,0x90,0x93,0x96,0x99,0x9c,0x9f,0xa2,0xa5,0xa8,0xab,0 xae,0xb1,0xb4,0xb7,0xba,0xbc,0xbf,0xc2,0xc5,0xc7,0xca,0xcc,0xcf,0xd1,0xd4,0xd6, 0xd8,0xda,0xdd,0xdf,0xe1,0xe3,0xe5,0xe7,0xe9,0xea,0xec,0xee,0xef,0xf1,0xf2,0xf4, 0xf5,0xf6,0xf7,0xf8,0xf9,0xfa,0xfb,0xfc,0xfd,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfd,0xfc,0xfb,0xfa,0xf9,0xf8,0xf7,0xf6,0xf5, 0xf4,0xf2,0xf1,0xef,0xee,0xec,0xea,0xe9,0xe7,0xe5,0xe3,0xe1,0xde,0xdd,0xda,0xd8, 0xd6,0xd4,0xd1,0xcf,0xcc,0xca,0xc7,0xc5,0xc2,0xbf,0xbc,0xba,0xb7,0xb4,0xb1,0xa e,0xab,0xa8,0xa5,0xa2,0x9f,0x9c,0x99,0x96,0x93,0x90,0x8d,0x89,0x86,0x83,0x80,0 x80,0x7c,0x79,0x76,0x72,0x6f,0x6c,0x69,0x66,0x63,0x60,0x5d,0x5a,0x57,0x55,0x5 1,0x4e,0x4c,0x48,0x45,0x43,0x40,0x3d,0x3a,0x38,0x35,0x33,0x30,0x2e,0x2b,0x29, 0x27,0x25,0x22,0x20,0x1e,0x1c,0x1a,0x18,0x16,0x15,0x13,0x11,0x10,0x0e,0x0d,0x 0b,0x0a,0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x02,0x02,0x01,0x00,0x00,0x00,0x0 0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x02,0x02,0x03,0x04,0x05,0x06, 0x07,0x08,0x09,0x0a,0x0b,0x0d,0x0e,0x10,0x11,0x13,0x15,0x16,0x18,0x1a,0x1c,0x 1e,0x20,0x22,0x25,0x27,0x29,0x2b,0x2e,0x30,0x33,0x35,0x38,0x3a,0x3d,0x40,0x43 ,0x45,0x48,0x4c,0x4e,0x51,0x55,0x57,0x5a,0x5d,0x60,0x63,0x66,0x69,0x6c,0x6f,0 x72,0x76,0x79,0x7c,0x80}; //正弦转换字符void delay(){int i;for(i=0;i<10;i++){}}//延时子程序void int0() interrupt 0//外部中断0，用以控制调节延时程序次数，达到调节频率的作用{counter++;//外部中断0触发一次，延时程序调用次数加1}void main(){int num;int j;EA=1;//中断总允许使能EX0=1;//外部中断0使能IT0=1;//外部中断0下降沿触发MR=0;//P2^7输出低电平，芯片正常工作while(1){if(P2_0==0&&P2_1==1) //P2_1为高电平，P2_0为低电平输出锯齿波{for(num=0;num<256;num++){P1=num; //P1直接输出numfor(j=0;j<counter;j++)delay(); //调用延时子程序}}if(P2_0==1&&P2_1==0)//P2_1为低电平，P2_0为高电平输出正弦波{P1=sine_tab[num];//P1端口输出正弦波字符数组for(j=0;j<counter;j++)delay(); //调用延时子程序}}if((P2_0==0&&P2_1==0)||(P2_0==1&&P2_1==1))//P2_1为低电平P2_0为低电平以及P2_1为高电平P2_0为高电平时输出矩形波for(num=0;num<256;num++){if(num<128)//当num小于128时，P1输出0x00对应低电平{P1=0x00;for(j=0;j<counter;j++)delay();}else{P1=0xFF;//当num大于或等于128时，P1输出0xFF对应低电平for(j=0;j<counter;j++)delay();}}}}五．总结在该实验的设计过程中，首先单独写出锯齿波、正弦波以及方波的程序，并写出延时程序以及外部中断0程序。

DAC0832原理及直通、单缓冲、双缓冲三种工作方式
1）分辨率
分辨率它反映了输出模拟电压的最小变化值。

定义为输出满刻度电压与2n 的比值，其中n为DAC的位数。

分辨率与输入数字量的位数有确定的关系。

对于5V的满量程，采用８位的DAC 时，分辨率为5V/256＝19.5mV；当采用10位的DAC时，分辨率则为5V/1024＝4.88mV。

显然，位数越多分辨率就越高。

2）建立时间
建立时间是描述DAC转换速度快慢的参数。

定义为从输入数字量变化到输出达到终值误差±1/2 LSB（最低有效位）所需的时间。

3）接口形式
接口形式是DAC输入/输出特性之一。

包括输入数字量的形式：十六进制或BCD，输入是否带有锁存器等。

DAC0832是使用非常普遍的８位D/A转换器，由于其片内有输入数据寄存器，故可以直接与单片机接口。

DAC0832以电流形式输出，当需要转换为电压输出时，可外接运算放大器。

属于该系列的芯片还有DAC0830、DAC0831，它们可以相互代换。

根据数据的输入过程，单片机与DAC0832有三种联接方式，二级缓冲器连接方式、单级缓冲器连接方式和直通连接方式。

数模转换器dac0832的应用毕业设计目录摘要.................................................... 错误!未定义书签。

一、引言 (1)二、单片机基础 (2)（一）单片机概念以及种类 (2)1．单片机的概念 (2)2．单片机的种类 (2)三、数模转换器 (3)（一）集成D/A转换器DAC0832 (3)1．定义 (3)2．主要性能参数 (3)3．引脚及其功能 (3)四、仿真实验 (4)五、总结 (4)致谢 (6)参考文献 (7)一、引言随着数字技术，特别是计算机技术的飞速发展与普及，在现代控制、通信及检测等领域，为了提高系统的性能指标，对信号的处理广泛采用了数字计算机技术。

由于系统的实际对象往往都是一些模拟量（如温度、压力、位移、图像等），要使计算机或数字仪表能识别、处理这些信号，必须首先将这些模拟信号转换成数字信号；而经计算机分析、处理后输出的数字量也往往需要将其转换为相应模拟信号才能为执行机构所接受。

这样，就需要一种能在模拟信号与数字信号之间1起桥梁作用的电路--模数和数模转换器。

本文主要是在介绍单片机AT89C51的基础上，初步了解以及掌握数模转换器，有关数模转换器的定义，转换原理，分类以及位数。

然后进一步了解dac0832芯片，并用XLISP软件与Keil软件对其进行烧写和仿真实验。

在对dac0832实验过程中，验证了DA芯片以其价格低廉、接口简单、转换控制容易等优点，在单片机应用系统中得到广泛的应用。

二、单片机基础（一）单片机概念以及种类1．单片机的概念单片机是指一个集成在一块芯片上的完整计算机系统。

尽管它的大部分功能集成在一块小芯片上，但是它具有一个完整计算机所需要的大部分部件：CPU、存、部和外部总线系统，目前大部分还会具有外存。

同时集成诸如通讯接口、定时器，实时时钟等外围设备。

而现在最强大的单片机系统甚至可以将声音、图像、网络、复杂的输入输出系统集成在一块芯片上。

单片机应用技术课程报告实验名称D/A转换器DAC0832的应用实验时间2020年6月30 日学生姓名实验地点钉钉群线上同组人员专业班级1、实验目的(1)了解D/A转换与单片机的接口方法；(2)了解D/A转换芯片DAC0832的性能及编程方法(3)掌握D/A转换的程序设计方法。

2、任务设计要求（1）掌握实验原理，读懂实验线路图，了解所用到的元器件特性。

（2）会绘制电路原理图，会连接电路原理图。

（3）将编制的锯齿波、方波程序运行，用示波器观察波形。

使用STC89C51单片机、DAC0832芯片，设计一个波形发生器，能产生正弦波、方波、三角波、锯齿波，梯形波，要求通过编程实现不同波型的产生，通过按键实现不同波形输出的切换。

3、总体设计方案4、硬件电路设计5、软件程序设计#include<absacc.h>#include<reg51.h>#define DAC0832 XBYTE[0x7fff]sbit k1=P1^0;sbit k2=P1^1;sbit k3=P1^2;sbit k4=P1^3;sbit k5=P1^4;int flag1=0;int flag2=0;int flag3=0;int flag4=0;int flag5=0;unsigned char code zhengxian[256]={0x80,0x83,0x86,0x89,0x8c,0x8f,0x92,0x95,0x98,0x9c,0x9f,0xa2,0xa5, 0xa8,0xab,0xae,0xb0,0xb3,0xb6,0xb9,0xbc,0xbf,0xc1,0xc4,0xc7,0xc9, 0xcc,0xce,0xd1,0xd3,0xd5,0xd8,0xda,0xdc,0xde,0xe0,0xe2,0xe4,0xe6, 0xe8,0xea,0xec,0xed,0xef,0xf0,0xf2,0xf3,0xf4,0xf6,0xf7,0xf8,0xf9, 0xfa,0xfb,0xfc,0xfc,0xfd,0xfe,0xfe,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xfe,0xfe,0xfd,0xfc,0xfc,0xfb,0xfa,0xf9, 0xf8,0xf7,0xf6,0xf4,0xf3,0xf2,0xf0,0xef,0xed,0xec,0xea,0xe8,0xe6,0xe4,0xe2,0xe0,0xde,0xdc,0xda,0xd8,0xd6,0xd3,0xd1,0xce,0xcc,0xc9, 0xc7,0xc4,0xc1,0xbf,0xbc,0xb9,0xb6,0xb4,0xb1,0xae,0xab,0xa8,0xa5, 0xa2,0x9f,0x9c,0x99,0x96,0x92,0x8f,0x8c,0x89,0x86,0x83,0x80,0x7d, 0x7a,0x76,0x73,0x70,0x6d,0x6a,0x67,0x64,0x61,0x5e,0x5b,0x58,0x55, 0x52,0x4f,0x4c,0x49,0x46,0x43,0x41,0x3e,0x3b,0x39,0x36,0x33,0x31, 0x2e,0x2c,0x2a,0x27,0x25,0x23,0x21,0x1f,0x1d,0x1b,0x19,0x17,0x15, 0x14,0x12,0x10,0x0f,0x0d,0x0c,0x0b,0x09,0x08,0x07,0x06,0x05,0x04, 0x03,0x03,0x02,0x01,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x05,0x06,0x07,0x08, 0x09,0x0a,0x0c,0x0d,0x0e,0x10,0x12,0x13,0x15,0x17,0x18,0x1a,0x1c, 0x1e,0x20,0x23,0x25,0x27,0x29,0x2c,0x2e,0x30,0x33,0x35,0x38,0x3b, 0x3d,0x40,0x43,0x46,0x48,0x4b,0x4e,0x51,0x54,0x57,0x5a,0x5d,0x60, 0x63,0x66,0x69,0x6c,0x6f,0x73,0x76,0x79,0x7c};void delay()//延时程序{int i;for(i=0;i<1000;i++);}void panduan (void)//函数panduan用于扫描按键状态判断输出波形{if (k1==0){//按键消抖delay();if (k1==0)//通过赋值flag选择波形flag1=1;flag2=0;flag3=0;flag4=0;flag5=0;}if(k2==0){delay();if (k2==0)flag1=0;flag2=1;flag3=0;flag4=0;flag5=0;}if (k3==0){//补充程序flag1=0;flag2=0;flag3=1;flag4=0;flag5=0;。

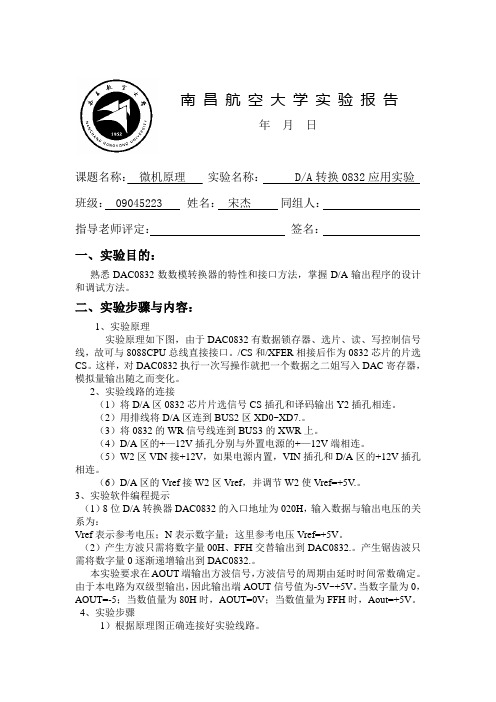

南昌航空大学实验报告年月日课题名称：微机原理实验名称： D/A转换0832应用实验班级： 09045223姓名：宋杰同组人：指导老师评定：签名：一、实验目的：熟悉DAC0832数数模转换器的特性和接口方法，掌握D/A输出程序的设计和调试方法。

二、实验步骤与内容：1、实验原理实验原理如下图，由于DAC0832有数据锁存器、选片、读、写控制信号线，故可与8088CPU总线直接接口。

/CS和/XFER相接后作为0832芯片的片选CS。

这样，对DAC0832执行一次写操作就把一个数据之二姐写入DAC寄存器，模拟量输出随之而变化。

2、实验线路的连接（1）将D/A区0832芯片片选信号CS插孔和译码输出Y2插孔相连。

（2）用排线将D/A区连到BUS2区XD0~XD7.。

（3）将0832的WR信号线连到BUS3的XWR上。

（4）D/A区的+—12V插孔分别与外置电源的+—12V端相连。

（5）W2区VIN接+12V，如果电源内置，VIN插孔和D/A区的+12V插孔相连。

（6）D/A区的Vref接W2区Vref，并调节W2使Vref=+5V.。

3、实验软件编程提示（1）8位D/A转换器DAC0832的入口地址为020H，输入数据与输出电压的关系为：Vref表示参考电压；N表示数字量；这里参考电压Vref=+5V。

（2）产生方波只需将数字量00H、FFH交替输出到DAC0832.。

产生锯齿波只需将数字量0逐渐递增输出到DAC0832.。

本实验要求在AOUT端输出方波信号，方波信号的周期由延时时间常数确定。

由于本电路为双级型输出，因此输出端AOUT信号值为-5V~+5V。

当数字量为0，AOUT=-5；当数值量为80H时，AOUT=0V；当数值量为FFH时，Aout=+5V。

4、实验步骤1）根据原理图正确连接好实验线路。

2）正确理解实验原理。

3）运行实验程序I、联机时，实验程序文件名为\DVCC\H 82S.EXE。

II、单机时，实验程序起始地址为F000:90A0。

说明dac0832的应用原理介绍DAC0832是一款数字模拟转换芯片（Digital-to-Analog Converter），常用于将数字信号转换为模拟信号，广泛应用于工业自动化、仪器仪表等领域。

本文将介绍DAC0832的应用原理及相关技术细节。

基本原理DAC0832通过将输入的数字信号转换为模拟信号，实现模拟输出。

其基本原理是将一个二进制数字转换为对应的电压输出。

DAC0832具有8位数模转换能力，即能将8位数字转换为相应的电压输出。

应用场景DAC0832在实际应用中有多种用途，例如： - 电子显示屏：将数字信号转换为模拟信号，控制显示屏亮度。

- 软件定义无线电（SDR）：将数字信号转换为模拟信号，实现射频信号的发射。

- 工业控制系统：将数字信号转换为模拟信号，控制各种执行器和传感器。

工作原理DAC0832的工作原理包括三个主要部分：输入控制信号、数字模拟转换核心、输出电压。

输入控制信号DAC0832的输入控制信号包括： - CS（Chip Select）：用于使能芯片。

- RD （Read）：读取芯片内部数据。

- ALE（Address Latch Enable）：用于锁存输入数据。

- WR（Write）：写入芯片内部数据。

- DB0-DB7（Data Bus）：输入的8位二进制数字。

数字模拟转换核心DAC0832的数字模拟转换核心采用双电流型架构，包括数模转换器、电流源和电流切换电路。

- 数模转换器：将输入的二进制数字转换为相应的模拟信号。

-电流源：提供输出电流。

- 电流切换电路：根据数模转换器的输出结果，切换相应的电流。

输出电压DAC0832的输出电压由电流切换电路产生，通过外部电阻接在输出端口上形成电压输出。

输出电压范围由VREF（参考电压）确定，一般为0~VREF。

硬件接口DAC0832的硬件接口包括VCC、GND、CS、RD、ALE、WR、DB0-DB7和OUT。

DAC0832数模转换实验一、实验目的1、掌握DAC0832直通方式，单缓冲器方式、双缓冲器方式的编程方法2、掌握D/A转换程序的编程方法和调试方法二、实验说明DAC0832是8位D/A转换器，它采用CMOS工艺制作，具有双缓冲器输入结构，其引脚排列如图所示，DAC0832各引脚功能说明：DI0～DI7：转换数据输入端。

CS：片选信号输入端，低电平有效。

ILE：数据锁存允许信号输入端，高电平有效。

WR1：第一写信号输入端，低电平有效，Xfer：数据传送控制信号输入端，低电平有效。

WR2：第二写信号输入端，低电平有效。

Iout1：电流输出1端，当数据全为1时，输出电流最大；当数据全为0时，输出电流最小。

Iout2：电流输出2端。

DAC0832具有：Iout1+Iout2=常数的特性。

Rfb：反馈电阻端。

Vref：基准电压端，是外加的高精度电压源，它与芯片内的电阻网络相连接，该电压范围为：-10V～+10V。

VCC和GND：芯片的电源端和地端。

DAC0832内部有两个寄存器，而这两个寄存器的控制信号有五个，输入寄存器由ILE、CS、WR1控制，DAC寄存器由WR2、Xref控制，用软件指令控制这五个控制端可实现三种工作方式：直通方式、单缓冲方式、双缓冲方式。

直通方式是将两个寄存器的五个控制端预先置为有效，两个寄存器都开通只要有数字信号输入就立即进入D/A转换。

单缓冲方式使DAC0832的两个输入寄存器中有一个处于直通方式，另一个处于受控方式，可以将WR2和Xfer相连在接到地上，并把WR1接到80C51的WR上，ILE接高电平，CS 接高位地址或地址译码的输出端上。

双缓冲方式把DAC0832的输入寄存器和DAC寄存器都接成受控方式，这种方式可用于多路模拟量要求同时输出的情况下。

三种工作方式区别是：直通方式不需要选通，直接D/A转换；单缓冲方式一次选通；双缓冲方式二次选通。

三、实验步骤1、用8P数据线连接单片机最小应用系统1模块的 P0口到D/A转换模块的DI0～DI7口，用二号导线分别连接单片机最小应用系统1模块的P2.0、WR到D/A转换模块的P2.0、WR，连接D/A转换模块的Vref口到-5V口，D/A转换模块的OUT接示波器探头。

数模转换DAC0832的应用（含电路和源程序）数模转换DAC0832的应用[实验要求]通过用单片机控制DAC0832输出锯齿波，让实验板上发光二极管D12由暗到亮变化，循环下去。

[实验目的]学会用单片机控制数模转换芯片DAC0832。

DAC0832：DAC0832是8位全MOS中速D/A 转换器，采用R—2RT 形电阻解码网络，转换结果为一对差动电流输出，转换时间大约为1us。

使用单电源+5V―+15V 供电。

参考电压为-10V－+10V。

在此我们直接选择+5V 作为参考电压。

DAC0832 有三种工作方式：直通方式，单缓冲方式，双缓冲方式；在此我们选择直通的工作方式，将XFER WR2 CS 管脚全部接数字地。

管脚8 接参考电压，在此我们接的参考电压是+5V。

我们在控制P0口输出数据有规律的变化将可以产生三角波，锯齿波，梯型波等波形了。

[硬件电路][源代码]//TX-1BDA测试程序,下载后可观察到D13发光二极管由暗变亮再熄//灭过程，#include<reg51.h>sbit wela=P2^7; //数码管位选sbit dula=P2^6; //段选sbit dawr=P3^6; //DA写数据sbit csda=P3^2; //DA片选unsigned char a,j,k;void delay(unsigned char i) //延时{for(j=i;j>0;j--)for(k=125;k>0;k--);}void main(){wela=0;dula=0;csda=0;a=0;dawr=0;while(1){P0=a; //给a不断的加一，然后送给DAdelay(50); // 延时50ms 左右，再加一，再送DA。

a++;}}注意：随着给DA送的数字量的不断增加，其转换成模拟量的电流也不断的增大，所以我们观察发光二极管D12就会从暗变亮，熄灭。

DA转换DAC0832的原理与应用1. 简介DAC0832是一款8位数模转换器（DA），广泛应用于模拟信号的生成和控制系统中。

本文将介绍DAC0832的工作原理以及在实际应用中的使用方法和注意事项。

2. DAC0832的工作原理DAC0832采用了串行输入并行输出的工作方式，其内部由一个R-2R电阻网络构成。

下面是DAC0832的工作原理和信号转换过程：1.控制信号输入：DAC0832通过串行输入方式接收控制信号，并将其解析为模拟信号输出。

2.数据寄存器加载：先将待转换的数据输入到加载寄存器，再将加载信号置高，将数据传递给编码器。

3.数据编码：编码器将输入的数字数据转换为相应的模拟信号，然后经过电子开关进行调制。

4.模拟信号输出：通过电子开关调制的模拟信号经过滤波电路进行滤波处理，最后在模拟输出端产生相应的模拟电压。

3. DAC0832的应用DAC0832可以广泛应用于以下领域： - 仪器仪表：用于模拟量信号的测量和输出，如温度测量、压力控制等。

- 自动控制系统：DAC0832可以作为模拟信号的输出模块，通过控制电压信号的输出，实现对执行器的精确控制。

- 模拟信号发生器：DAC0832可产生可变的模拟信号，用于测试和校准其他模拟电路设备。

4. DAC0832的应用实例下面以一个利用DAC0832生成可变电流信号的实例来介绍DAC0832的应用。

4.1 硬件连接•将DAC0832的引脚VCC连接至正电源，引脚GND连接至地，引脚A0~A7分别连接至控制器的IO口，引脚WR连接至控制器的一个IO口。

•将DAC0832的引脚VREF连接至一个可变电阻电压划分电路，以便调整电压输出范围。

4.2 软件编程import RPi.GPIO as GPIO# 设置控制器GPIO口A0 =16A1 =18A2 =22A3 =24A4 =26A5 =32A6 =36A7 =38WR =40# 初始化GPIOGPIO.setmode(GPIO.BOARD)GPIO.setup(A0, GPIO.OUT)GPIO.setup(A1, GPIO.OUT)GPIO.setup(A2, GPIO.OUT)GPIO.setup(A3, GPIO.OUT)GPIO.setup(A4, GPIO.OUT)GPIO.setup(A5, GPIO.OUT)GPIO.setup(A6, GPIO.OUT)GPIO.setup(A7, GPIO.OUT)GPIO.setup(WR, GPIO.OUT)# 设置待转换的数字信号data =125# 可根据实际需要修改# 按位设置控制IO口GPIO.output(A0, data &0x01)GPIO.output(A1, data &0x02)GPIO.output(A2, data &0x04)GPIO.output(A3, data &0x08)GPIO.output(A4, data &0x10)GPIO.output(A5, data &0x20)GPIO.output(A6, data &0x40)GPIO.output(A7, data &0x80)# 将数据写入DAC0832GPIO.output(WR, GPIO.LOW)GPIO.output(WR, GPIO.HIGH)4.3 注意事项•确保DAC0832的供电电压和信号电源电压在规定范围内，以免损坏设备。
