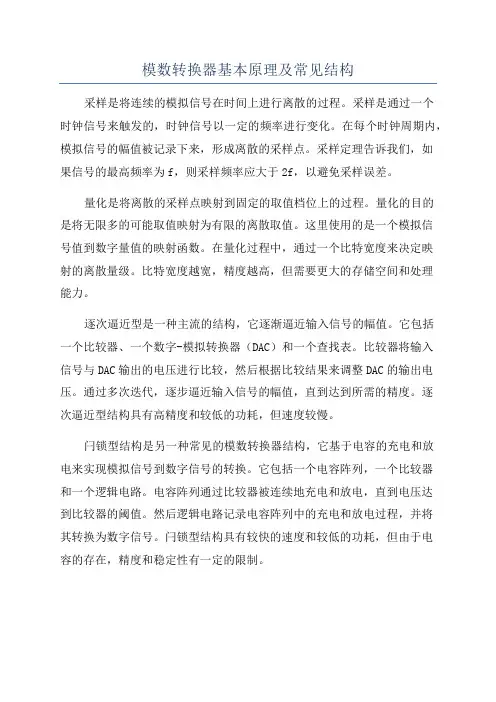

数模转换器基本原理及常见结构

数模转化器工作原理与接口隔离技术和外围电路数模转化器简介数模转化器，又称DIA转换器，简称DAC I 数模转化器是将数字信号转换为模拟信号的系统。

D/A转换器基本上由4个部分组成，即权电阻网络、 运算放大器、 基准电源和一模拟开关。

它是把连续的模拟信号转变为离散的数字信号的器件。

般用低通滤波即可以实现。

数模转换器工作原理就是数字信号先进行解码，即把数字码转换成与之对应的电平，形成阶梯状信号，然后进行低通滤波。

数模转化器构成DAC主要由数字寄存器、 模拟电子开关、 位权网络、 求和运算放大器和基准电压源（或恒流源）组成。

用存千数字寄存器的数字量的各位数码，分别控制对应位的模拟电子开关，使数码为1的位在位权网络上产生与其位权成正比的电流值，再由运算放大器对各电流值求和，并转换成电压值。

根据位权网络的不同，可以构成不同类型的DAC, 如权电阻网络DAC、 R-2R倒T形电阻网络DAC和单值电流型网络DAC等。

©权电阻网络DAC的转换精度取决于基准电压VREF, 以及模拟电子开关、 运算放大 器和各权电阻值的精度。

它的缺点是各权电阻的阻值都不相同，位数多时，其阻值相差甚远，这给保证精度带来很大困难，特别是对于集成电路的制作很不利，因此在集成的DAC中很少单独使用该电路。

@R-2R倒T形电阻网络DAC由若干个相同的R、2R网络节组成，每节对应于一个输入位。

节与节之间串接成倒T形网络。

R-2R倒T形电阻网络DAC是工作速度较快、应用较多的一种。

和权电阻网络比较，由千它只有R、2R两种阻值，从而克服了权电阻阻值多，且阻值差别大的缺点。

＠电流型DAC则是将恒流源切换到电阻网络中，恒流源内阻极大，相当于开路，所以连同电子开关在内，对它的转换精度影响都比较小，又因电子开关大多采用非饱和型的ECL开关电路，使这种DAC可以实现高速转换，转换精度较高。

数模转化器工作原理数字量是用代码按数位组合起来表示的，对千有权码，每位代码都有一定的位权。

模数和数模转换器（ADC和DAC）工作原理为了能够使用数字电路处理模拟信号,必须把模拟信号转化成相应的数字信号,方能送入数字系统进行处理.同时也要把处理后得到的数字信号在转换成相应的模拟信号,作为最后的输出.我们把前一种从模拟信号到数字信号的转换叫做模-数转换,或简称A/D;把后一种从数字信号到模拟信号的转换叫做数-模转换,或简称D/A.同时把A/D或D/A 转换的电路叫做模数转换器(简称ADC)或数模转换器(简称DAC)主要分成以下几个部分：1、取样：取样（也称采样）是将时间上连续变化的信号，转换为时间上离散的信号，即将时间上连续变化的模拟量转换为一系列等间隔的脉冲，脉冲的幅度取决于输入模拟量。

2、保持：模拟信号经采样后，得到一系列样值脉冲。

采样脉冲宽度一般是很短暂的，在下一个采样脉冲到来之前，应暂时保持所取得的样值脉冲幅度，以便进行转换。

因此，在取样电路之后须加保持电路。

3、量化：将采样后的样值电平归化到与之接近的离散电平上，这个过程称为量化。

4、编码：把量化的结果用代码表示出来，称为编码。

这些代码就是A/D转换的输出结果。

模拟信号数字化需要注意两个问题：①每秒钟需要采集多少个信号样本，也就是采样频率(fs)是多少，②每个信号样本的比特数b/s(bit per sample)应该是多少，也就是量化精度。

根据奈奎斯特理论（Nyquist theory），采样频率的高低是由模拟信号本身的最高频率决定的。

奈奎斯特理论指出，采样频率不应低于模拟信号最高频率的两倍，这样就能把以数字表达的信号还原成原来的信号，这叫做无损数字化（lossless digitization）。

采样定律用公式表示为fs ≥ 2f或者T s ≤ T/2其中f为被采样信号的最高频率，T为被采样信号的最低周期，fs 称为采样频率，Ts为采样间隔。

如下图，图中的正弦曲线代表原始音频曲线；填了颜色的方格代表采样后得到的结果，二者越吻合说明采样结果越好。

详谈数模转换器（DAC）的工作原理与应用数模转换器是执行转换操作的电子设备。

顾名思义，它将数字输入信号转换为模拟输出信号。

可以使用数模转换器将诸如数字音乐之类的数字信号转换为模拟声音。

它是数据转换器的一种。

数模转换器也称为数模转换器，D转换器，数模转换器转换器，D / A转换器等，数模转换器（ADC）进行反向操作。

一、数模转换器的工作原理数模转换器是用于数模转换的设备。

数字信号定义为时间离散和幅度信号离散。

同时，将模拟信号定义为时间连续和连续幅度信号。

数模转换器将定点二进制数字（适当的抽象精度数字）转换为物理测量结果。

数模转换器基于Nyquist-Shannon采样定理工作。

它指出–如果采样率大于或等于输入信号中存在的最高频率分量的两倍，则可以从其采样输出中恢复输入信号。

有几个参数可以测量数模转换器的性能。

输出信号的带宽，信噪比是一些参数。

二、数模转换器的电气符号数模转换器的符号三、数模转换器的应用1、音频处理在当今的数字化时代，音乐和其他音频以数字化格式存储。

当我们需要在扬声器或耳机中听到它们时，则必须将数字形式转换为模拟信号。

这就是为什么在每个可以播放音乐的设备中都找到数模转换器的原因，例如MP3音乐播放器，DVD播放器，CD播放器，笔记本电脑，移动电话等。

高端高保真系统使用专用的独立数模转换器。

在现代数字扬声器（例如USB扬声器，声卡等）中可以找到类似的数模转换器。

在IP语音通信中，源被数字化。

因此，需要一个数模转换器将数字化部分重构为模拟信号。

2、视频编码视频编码器系统处理视频信号并将数字信号发送到IC。

3、数字显示图形控制器通常使用查找表来生成发送到模拟输出的信号（例如RGB信号）以驱动显示器。

4、校准数模转换器可以提供动态类型的校准，以提高测试系统的精度。

5、控制电机数模转换器还用于需要电压控制信号的电动机控制设备中。

数模转换器还用于数据分配系统，数字电位计，软件无线电和许多其他地方。

数模转换电路一、概述数模转换就是将离散的数字量转换为连接变化的模拟量，实现该功能的电路或器件称为数模转换电路，通常称为D/A转换器DAC。

二、D/A转换器的基本原理基本原理：将输入的每一位二进制代码按其权的大小转换成相应的模拟量，然后将代表各位的模拟量相加，所得的总模拟量就与数字量成正比，这样便实现了从数字量到模拟量的转换。

这就是构成D/A转换器的基本思路。

D/A转换器由数码寄存器、模拟电子开关电路、解码网络、求和电路及基准电压几部分组成。

数字量以串行或并行方式输入、存储于数码寄存器中，数字寄存器输出的各位数码，分别控制对应位的模拟电子开关，使数码为１的位在位权网络上产生与其权值成正比的电流值，再由求和电路将各种权值相加，即得到数字量对应的模拟量。

1、数模转换器的转换方式（1）并行数模转换通过一个模拟量参考电压和一个电阻梯形网络产生以参考量为基准的分数值的权电流或权电压；而用由数码输入量控制的一组开关决定哪一些电流或电压相加起来形成输出量。

所谓“权”，就是二进制数的每一位所代表的值。

例如三位二进制数“111“,右边第1位的“权”是 20/23=1/8；第2位是21/23=1/4；第3位是22/23=1/2。

位数多的依次类推。

图2为这种三位数模转换器的基本电路,参考电压VREF在R1、R2、R3中产生二进制权电流,电流通过开关。

当该位的值是“0”时,与地接通；当该位的值是“1”时,与输出相加母线接通。

几路电流之和经过反馈电阻Rf产生输出电压。

电压极性与参考量相反。

输入端的数字量每变化1，仅引起输出相对量变化1/23=1/8,此值称为数模转换器的分辨率。

位数越多分辨率就越高，转换的精度也越高。

工业自动控制系统采用的数模转换器大多是10位、12位，转换精度达0.5～0.1％。

（2）串行数模转换将数字量转换成脉冲序列的数目，一个脉冲相当于数字量的一个单位，然后将每个脉冲变为单位模拟量，并将所有的单位模拟量相加，就得到与数字量成正比的模拟量输出，从而实现数字量与模拟量的转换。

简单的数模转换器电路数模转换器电路是一种电子设备，可以将数字信号转换为模拟信号。

在现代电子技术应用中，数模转换器被广泛使用，例如在音频处理、通信系统和传感器接口等领域。

下面，我们将介绍一个简单的数模转换器电路，以了解其基本原理和工作方式。

该简单的数模转换器电路的核心部分是一个运算放大器和一个分压电阻网络。

运算放大器用于放大输入信号，并进行电平转换，而分压电阻网络则用于将数字输入信号转换为模拟电压。

具体原理如下：首先，我们通过分压电阻网络将数字信号转换为不同的电压级别。

分压电阻网络由一系列电阻组成，每个电阻与相应的数字信号位相连。

当特定的数字信号位为高电平时，与其相连的电阻会导致更大的电压分压，从而产生不同的模拟电压值。

这样，通过控制每个数字信号位的高低电平，我们可以获得不同的模拟电压输出。

接下来，这些模拟电压值将传入运算放大器，通过放大器的放大作用，使得模拟输出电压的幅度增加。

放大器可以根据特定的增益设置来放大输入信号。

通过调节放大器的增益，我们可以使得模拟输出电压的范围适应特定的应用需求。

在这个简单的数模转换器电路中，数字输入信号和模拟输出电压之间存在一种映射关系。

每个数字输入信号位对应一个特定的模拟输出电压。

通过改变数字输入信号，我们可以在模拟输出端获得相应的电压变化。

总结一下，简单的数模转换器电路是通过运算放大器和分压电阻网络相结合的方式，将数字信号转换为相应的模拟电压。

通过适当的电阻分压和放大器的放大作用，我们可以实现数字信号到模拟信号的转换。

这种数模转换器电路可以在许多应用中发挥作用，为我们提供数字与模拟信号之间的有效接口。

随着技术的发展，更加复杂和高性能的数模转换器电路不断涌现，为各行各业的需要提供更多的解决方案。

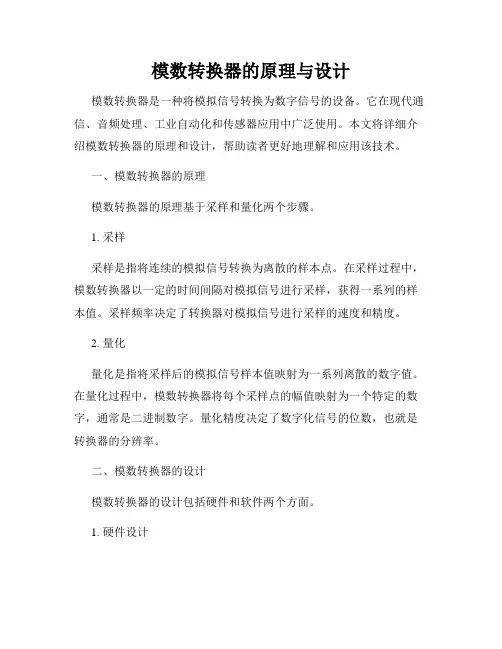

模数转换器的原理与设计模数转换器是一种将模拟信号转换为数字信号的设备。

它在现代通信、音频处理、工业自动化和传感器应用中广泛使用。

本文将详细介绍模数转换器的原理和设计，帮助读者更好地理解和应用该技术。

一、模数转换器的原理模数转换器的原理基于采样和量化两个步骤。

1. 采样采样是指将连续的模拟信号转换为离散的样本点。

在采样过程中，模数转换器以一定的时间间隔对模拟信号进行采样，获得一系列的样本值。

采样频率决定了转换器对模拟信号进行采样的速度和精度。

2. 量化量化是指将采样后的模拟信号样本值映射为一系列离散的数字值。

在量化过程中，模数转换器将每个采样点的幅值映射为一个特定的数字，通常是二进制数字。

量化精度决定了数字化信号的位数，也就是转换器的分辨率。

二、模数转换器的设计模数转换器的设计包括硬件和软件两个方面。

1. 硬件设计硬件设计主要涉及模数转换器的电路结构和元器件的选择。

常见的模数转换器电路结构有单通道逐次逼近型（SAR）、ΣΔ型和并行型等。

选择合适的电路结构取决于应用需求和性能要求。

元器件的选择也非常重要，如模拟输入电路、放大器、采样保持电路和比较器等。

合理选择元器件可以提高模数转换器的性能和稳定性。

2. 软件设计软件设计主要涉及模数转换器的控制算法和数据处理。

控制算法用于控制模数转换器的采样和量化过程，常见的算法有逐次逼近算法、ΣΔ调制算法和校正算法等。

数据处理包括滤波、校正和数据压缩等，可进一步提高数字化信号的质量和可靠性。

三、模数转换器的应用模数转换器在各个领域都有广泛的应用。

1. 通信领域模数转换器在通信系统中起着至关重要的作用，例如将音频信号转换为数字音频、将视频信号转换为数字视频、将射频信号转换为数字信号等。

它可以实现信号的高速传输、远程传输和数字信号处理。

2. 音频处理模数转换器在音频处理中广泛应用于数字音频设备、音频编解码器、音频接口和音频立体声等。

它可以实现高保真音频信号的采集、处理和传输，满足人们对音质的要求。

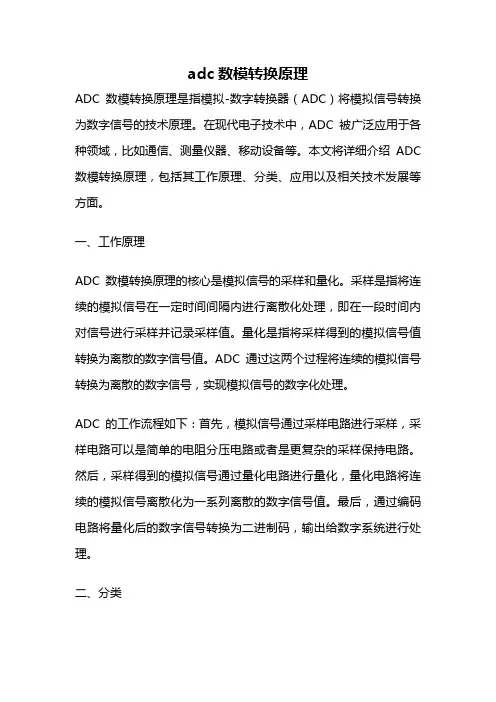

adc数模转换原理ADC数模转换原理是指模拟-数字转换器（ADC）将模拟信号转换为数字信号的技术原理。

在现代电子技术中，ADC被广泛应用于各种领域，比如通信、测量仪器、移动设备等。

本文将详细介绍ADC 数模转换原理，包括其工作原理、分类、应用以及相关技术发展等方面。

一、工作原理ADC数模转换原理的核心是模拟信号的采样和量化。

采样是指将连续的模拟信号在一定时间间隔内进行离散化处理，即在一段时间内对信号进行采样并记录采样值。

量化是指将采样得到的模拟信号值转换为离散的数字信号值。

ADC通过这两个过程将连续的模拟信号转换为离散的数字信号，实现模拟信号的数字化处理。

ADC的工作流程如下：首先，模拟信号通过采样电路进行采样，采样电路可以是简单的电阻分压电路或者是更复杂的采样保持电路。

然后，采样得到的模拟信号通过量化电路进行量化，量化电路将连续的模拟信号离散化为一系列离散的数字信号值。

最后，通过编码电路将量化后的数字信号转换为二进制码，输出给数字系统进行处理。

二、分类根据采样方式的不同，ADC可以分为两类：间断采样和连续采样。

间断采样是指在一段时间内进行有限次的采样，然后将采样得到的值进行处理；连续采样是指在无限小的时间间隔内进行连续的采样，然后将连续的信号进行处理，得到离散的数字信号。

根据量化方式的不同，ADC可以分为两类：线性量化和非线性量化。

线性量化是指将模拟信号的幅度等分为若干个离散的电平，然后将每个电平对应的模拟信号值量化为相应的数字信号值；非线性量化是指根据信号的特性进行非线性量化，如压缩量化、乘法量化等。

三、应用ADC广泛应用于各个领域，其中最常见的应用是在通信系统中。

在通信系统中，模拟信号需要被转换为数字信号进行处理和传输。

比如，手机上的麦克风采集到的声音信号需要经过ADC转换为数字信号，然后通过通信系统传输给接收方，接收方再通过数字-模拟转换器（DAC）将数字信号转换为模拟信号，最终恢复为声音。
