HP-DL380-G5服务器配置RAID

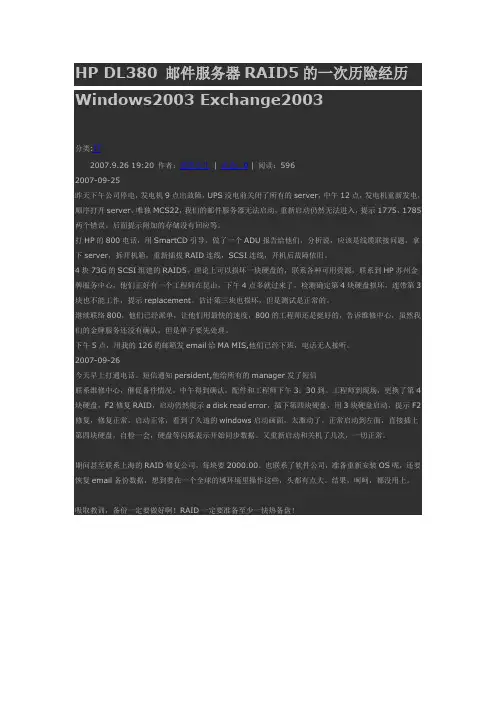

HP DL380 邮件服务器RAID5的一次历险经历Windows2003 Exchange2003分类:IT2007.9.26 19:20 作者：憨厚小牛| 评论：0 | 阅读：5962007-09-25昨天下午公司停电，发电机9点出故障，UPS没电前关闭了所有的server，中午12点，发电机重新发电，顺序打开server，唯独MCS22，我们的邮件服务器无法启动，重新启动仍然无法进入，提示1775，1785两个错误。

后面提示附加的存储没有回应等。

打HP的800电话，用SmartCD引导，做了一个ADU报告给他们，分析说，应该是线缆联接问题，拿下server，拆开机箱，重新插拔RAID连线，SCSI连线，开机后故障依旧。

4块73G的SCSI组建的RAID5，理论上可以损坏一块硬盘的，联系各种可用资源，联系到HP苏州金牌服务中心，他们正好有一个工程师在昆山，下午4点多就过来了，检测确定第4块硬盘损坏，连带第3块也不能工作，提示replacement。

估计第三块也损坏，但是测试是正常的。

继续联络800，他们已经派单，让他们用最快的速度，800的工程师还是挺好的，告诉维修中心，虽然我们的金牌服务还没有确认，但是单子要先处理。

下午5点，用我的126的邮箱发email给MA MIS,他们已经下班，电话无人接听。

2007-09-26今天早上打通电话。

短信通知persident,他给所有的manager发了短信联系维修中心，催促备件情况。

中午得到确认，配件和工程师下午3：30到。

工程师到现场，更换了第4块硬盘，F2修复RAID，启动仍然提示a disk read error，插下第四块硬盘，用3块硬盘启动，提示F2修复，修复正常，启动正常，看到了久违的windows启动画面，太激动了。

正常启动到左面，直接插上第四块硬盘，自检一会，硬盘等闪烁表示开始同步数据。

又重新启动和关机了几次，一切正常。

期间甚至联系上海的RAID修复公司，每块要2000.00。

HP服务器创建RAID以及扩容迁移
ACU 创建RAID以及扩容迁移重启之后如下图所示，选择第一条即可
选默认语言英语
点击红框Agree进入
点击红框Maintenance进入
点击红框HP Araray Configuration and Diagnostics进入阵列卡配置
选择红框阵列卡
进入阵列配置页面
选择红框Creat Array创建阵列
将两个红框里内容选中，创建Array, 再点OK确定
点击creat logical drive创建逻辑硬盘
第一个红框：可选择要创建的raid级别；第二个红框：选择other自己设置大小，之后点击save保存
保存之后进入下图，可点击红框继续创建逻辑硬盘
save保存
保存之后进入下图，可点击红框继续创建逻辑硬盘
将剩下可用的磁盘空间创建为一个raid 1，点击save保存
创建之后的状态如下红框所示
下图所示的就是已创建好的逻辑盘
点击Expand Array 对Array进行扩容
选择硬盘
选择大小
选择Extend Logical Drive对逻辑盘进行扩容
选择大小
选择Migrate RAID/Strip Size对逻辑盘开始迁移
由原来的ＲＡＩＤ０迁移成ＲＡＩＤ１
正在迁移中
迁移完成。

1、使用惠普服务器集成的Smart P410i控制器hp服务器中有一个集成的磁盘阵列控制器，通过它可以配置服务器中的磁盘组成RAID，使系统中存储的数据更安全可靠。

我们可以如下操作使RAID(关于raid什么意思可参考/tech/tech_354.html一文):卡可用。

首先在服务器启动过程中，出现“Press to enter SETUP”提示时，按F2键进入SETUP，修改服务器的BIOS设置。

在服务器的BIOS设置界面中，选择“User Preferences”项，确认“Integrated HP NetRAID”所对应的内容为“Enabled”，并且把它的下一级选项“Included SCSI_A Channel”设为“Yes”，即把磁盘阵列控制器设为可用，并把服务器上的SCSI A通道包括在磁盘阵列控制器中。

按F10键保存设置并退出BIOS，重新启动服务器。

接着在服务器重新启动过程中，出现“Option：Experienced users may press for HP NetRAID Express Tools Now.”时，按Ctrl+M组合键进入HP NetRAID快速配置工具。

在“Tools Management Menu”菜单下，选择“Configure → Clear Configuration”,清除原先的配置，如以前没有配置RAID，则会出现“No Existing Configuration to Clea r” 的提示；如系统配置了RAID，则提示“Clear Configuration?”,选择“Yes”清除配置。

按“Esc”键返回配置菜单，选择“New Configuration”,对“Proceed?” 回答“Yes”，服务器会开始查找磁盘，查找结束后，所有找到的磁盘会在“New Configuration-ARRAY SELECTION MENU”菜单下显示为“READY”就绪状态此时依次按空格键选中要添加到阵列中的磁盘，显示为“ONLIN”在线状态，选中所有的磁盘后，按回车键结束阵列的选择；再按回车键进入“Logical Drives Configured”菜单，选择RAID的级别，阵列容量的大小，以及修改“Advanced Menu”高级菜单中的条带容量（Stripe Size），写入策略（Write Policy），读取策略（Read Policy）和高速缓存策略（Cache Policy）选项，它们的默认值为“Stripe Size=64KB”,“Write Policy=WRTHRU”,“Read Policy=ADAPTIVE”和“Cache Policy=CachedIO”，用户可以根据所使用服务器的具体情况进行设置。

HP服务器RAID配置详细教程
RAID是一种磁盘阵列技术，可以提高数据读写速度和安全性。

在HP服务器中，RAID配置非常简单，只需按照以下步骤操作即可。

步骤一：进入HP服务器BIOS设置
在服务器开机时，按下F9键进入BIOS设置界面。

然后选择“存储”选项进入存储设置页面。

步骤二：创建RAID阵列
在存储设置页面，选择“RAID”选项，然后点击“创建阵列”按钮。

接下来按照提示进行RAID阵列配置，包括选择阵列类型、选择要
使用的硬盘、给阵列命名等。

步骤三：配置RAID阵列属性
在创建RAID阵列完成后，可以进入阵列配置页面，对阵列属性进行配置。

常用的阵列属性包括阵列块大小、读写策略、冗余级别等。

步骤四：保存并退出
在完成RAID阵列配置后，点击“保存并退出”按钮，保存设置并退出BIOS设置界面。

然后重启服务器，RAID阵列配置即可生效。

总之，HP服务器RAID配置非常简单，只需要几个简单的步骤就可以完成。

但是在操作前一定要备份好数据，以免误操作导致数据丢失。

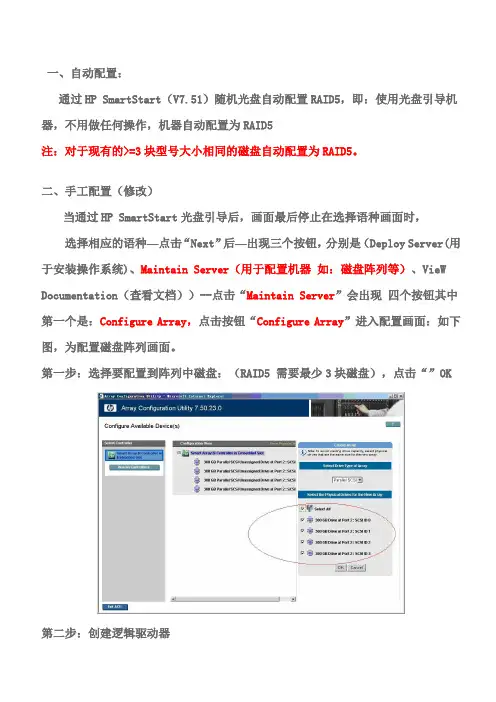

一、自动配置：通过HP SmartStart（V7.51）随机光盘自动配置RAID5，即：使用光盘引导机器，不用做任何操作，机器自动配置为RAID5注：对于现有的>=3块型号大小相同的磁盘自动配置为RAID5。

二、手工配置（修改）当通过HP SmartStart光盘引导后，画面最后停止在选择语种画面时，选择相应的语种—点击“Next”后—出现三个按钮，分别是（Deploy Server(用于安装操作系统)、Maintain Server（用于配置机器如：磁盘阵列等）、VieW Documentation（查看文档））--点击“Maintain Server”会出现四个按钮其中第一个是：Configure Array，点击按钮“Configure Array”进入配置画面：如下图，为配置磁盘阵列画面。

第一步：选择要配置到阵列中磁盘：（RAID5 需要最少3块磁盘），点击“”OK 第二步：创建逻辑驱动器第三步：选择创建的RAID级别和Stripe Size大小（数据库建议使用16Kb，可以节省空间），点击“OK”。

第四步：保存后选择 RAID卡，如下图所示：选择右侧的逻辑驱动器，点击“OK”第五步：配置一些磁盘阵列参数，按默认即可。

可选操作1，修改 Stripe Size：选择逻辑驱动器后，点击右侧的 Migrate RAID/Stripe Size后，在下图所示中修改。

2，查看队列的详细信息：选择创建的队列后，点击右侧“More Information”注意：每次修改或配置完成后要保存，见第二步图中的（Save按钮）所示：文以HP ProLiant DL385 服务器为例说明了在HP ProLiant 服务器上导航安装Windows 2000 Advance Server 的正常安装步骤；SmartArray P600 阵列卡，SmartStart CD 版本以7.4 为例。

安装步骤：• 将SmartStart 光盘放入光驱，并引导；2 ．Loading ；3 ．选择界面语言种类；4 ．使用协议，点击Agree 继续；5 ．SmartStart 导航光盘的主界面；6 ．Maintain Server 中的选项；7 ．点击“Configure Array” ，进入ACU 阵列配置工具，配置阵列；8 ．退出ACU ，进入Deploy Server ，点击Continue ；9 ．选择所要安装的系统；10 ．选择系统分区的容量；11 ．输入序列号，机器名（必选）；12 ．配置系统SNMP 协议（可选）；13 ．清除启动控制器下连接的所有硬盘或者所有硬盘；14 ．存储配置信息；15 ．提示插入win2000 系统光盘；16 ．如果插入光盘不符，会提示；17 ．插入正确的系统光盘，验证，并复制系统文件至磁盘；18 ．重启，开始安装系统；19 ．检测硬件；20 ．配置系统语言；21 ．配置系统时间；22 ．输入机器名、管理员密码；。

HP ProLiant DL380G5Data Protection Storage Server 安装指南本指南提供有关在Microsoft®Windows®Storage Server2003R2中使用HP ProLiant DL380G5Data Protection Storage Server的安装和配置信息。

434185-AA1部件号：434185-AA1第一版：2006年9月法律和声明信息©版权2006Hewlett-Packard Development Company,L.P.对于本材料，Hewlett-Packard公司不做任何担保，包括（但不限于）对特定用途的适销性和适用性的暗示性保证。

对于此处包含的错误，或是与此材料的供应、性能或使用相关的偶发性或继发性损坏，Hewlett-Packard公司均不承担任何责任。

本文档包含受版权保护的所有权信息。

未经Hewlett-Packard公司事先书面许可，不得影印、复制本文档的任何部分或将其翻译成其它语言。

本文档包含的信息可能随时更改，恕不另行通知。

HP产品和服务的明示担保声明中说明了对此类产品和服务的仅有担保。

不应将此处的任何内容视作附加担保。

HP公司对本文档包含的技术性或编辑性错误或遗漏之处不承担任何责任。

Microsoft®，Windows®和Windows NT®是Microsoft Corporation在美国的注册商标。

UNIX®是The Open Group的注册商标。

Hewlett-Packard公司对本文档包含的技术性或编辑性错误或遗漏之处不承担任何责任。

信息按“原样”提供，不附有任何形式的保证。

如有更改，恕不另行通知。

Hewlett-Packard公司产品的明示性有限担保声明中说明了对此类产品的担保。

不应将此处的任何内容视作附加的担保。

目录关于本指南 (7)适用读者 (7)获得帮助 (7)相关文档资料 (7)约定 (8)文档约定和标记 (8)文本标记 (8)HP技术支持 (9)HP Subscriber’s Choice (9)HP授权经销商 (10)其他有用的网站 (10)HP硬件支持服务 (10)1安装概述 (11)安装规划 (11)规划网络配置 (14)配置清单 (14)2安装服务器 (17)检查工具箱中的物品 (18)熟悉前面板/后面板 (18)查找并记下序列号 (21)完成导轨工具箱的安装 (21)用电缆连接服务器 (22)打开服务器电源 (23)3访问HP Data Protection Storage Server管理控制台 (25)使用直接连接法 (25)使用远程浏览器法 (26)使用远程桌面法 (28)使用Integrated Lights-Out2法 (29)4配置网络服务器 (33)HP ProLiant DL380G5Data Protection Storage Server3准备工作 (33)运行快速启动向导 (35)运行DPM迷你安装 (36)5完成系统配置 (39)其他配置任务 (39)A针对Web访问配置存储服务器（可选）.41设置Internet连接 (41)索引 (43)4图一览1确定网络访问方法 (12)2工具箱中的物品 (18)3前面板 (19)4后面板 (20)5电缆连接 (22)6电源开启按钮 (23)7“Internet选项”屏幕 (27)8iLO2接口端口 (30)9快速启动向导 (35)10“自动配置”设置 (41)11“代理服务器”设置 (42)HP ProLiant DL380G5Data Protection Storage Server5表一览1文档约定 (8)2网络访问方法 (13)3安装和配置清单 (15)4服务器配置工作表 (33)6关于本指南本指南提供有关设置并配置HP ProLiant DL380G5Data ProtectionStorage Server的信息。

HP服务器RAID设置方法介绍1、使用惠普服务器集成的NetRAID控制器惠普服务器中有一个集成的磁盘阵列控制器，通过它可以配置服务器中的磁盘组成RAID，使系统中存储的数据更安全可靠。

我们可以如下操作使NetRAID可用。

首先在服务器启动过程中，出现“Press to enter SETUP”提示时，按F2键进入SETUP，修改服务器的BIOS设置。

在服务器的BIOS设置界面中，选择“User Preferences”项，确认“Integrated HP NetRAID”所对应的内容为“Enabled”，并且把它的下一级选项“Included SCSI_A Channel”设为“Yes”，即把磁盘阵列控制器设为可用，并把服务器上的SCSI A通道包括在磁盘阵列控制器中。

按F10键保存设置并退出BIOS，重新启动服务器。

接着在服务器重新启动过程中，出现“Option：Experienced users may press for HP NetRAID Express Tools Now.”时，按Ctrl+M组合键进入HP NetRAID快速配置工具。

在“Tools Management Menu”菜单下，选择“Configure → Clear Configuration”,清除原先的配置，如以前没有配置RAID，则会出现 “No Existing Configuration to Clear” 的提示；如系统配置了RAID，则提示“Clear Configuration?”,选择“Yes”清除配置。

按“Esc”键返回配置菜单，选择“New Configuration”,对 “Proceed?” 回答“Yes”，服务器会开始查找磁盘，查找结束后，所有找到的磁盘会在“New Configuration-ARRAY SELECTION MENU”菜单下显示为“READY”就绪状态此时依次按空格键选中要添加到阵列中的磁盘，显示为“ONLIN”在线状态，选中所有的磁盘后，按回车键结束阵列的选择；再按回车键进入“Logical Drives Configured”菜单，选择RAID的级别，阵列容量的大小，以及修改“Advanced Menu”高级菜单中的条带容量（Stripe Size），写入策略（Write Policy），读取策略（Read Policy）和高速缓存策略（Cache Policy）选项，它们的默认值为“Stripe Size=64KB”,“Write Policy=WRTHRU”,“Read Policy=ADAPTIVE”和“Cache Policy=CachedIO”，用户可以根据所使用服务器的具体情况进行设置。

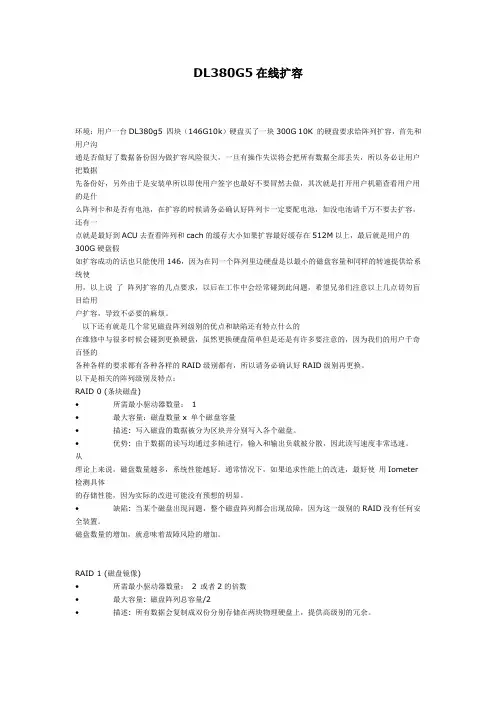

DL380G5在线扩容环境：用户一台DL380g5 四块（146G10k）硬盘买了一块300G 10K 的硬盘要求给阵列扩容，首先和用户沟通是否做好了数据备份因为做扩容风险很大，一旦有操作失误将会把所有数据全部丢失，所以务必让用户把数据先备份好，另外由于是安装单所以即使用户签字也最好不要冒然去做，其次就是打开用户机箱查看用户用的是什么阵列卡和是否有电池，在扩容的时候请务必确认好阵列卡一定要配电池，如没电池请千万不要去扩容，还有一点就是最好到ACU去查看阵列和cach的缓存大小如果扩容最好缓存在512M以上，最后就是用户的300G硬盘假如扩容成功的话也只能使用146，因为在同一个阵列里边硬盘是以最小的磁盘容量和同样的转速提供给系统使用，以上说了阵列扩容的几点要求，以后在工作中会经常碰到此问题，希望兄弟们注意以上几点切勿盲目给用户扩容，导致不必要的麻烦。

以下还有就是几个常见磁盘阵列级别的优点和缺陷还有特点什么的在维修中与很多时候会碰到更换硬盘，虽然更换硬盘简单但是还是有许多要注意的，因为我们的用户千奇百怪的各种各样的要求都有各种各样的RAID级别都有，所以请务必确认好RAID级别再更换。

以下是相关的阵列级别及特点：RAID 0 (条块磁盘)•所需最小驱动器数量：1•最大容量：磁盘数量x 单个磁盘容量•描述: 写入磁盘的数据被分为区块并分别写入各个磁盘。

•优势: 由于数据的读写均通过多轴进行，输入和输出负载被分散，因此读写速度非常迅速。

从理论上来说，磁盘数量越多，系统性能越好。

通常情况下，如果追求性能上的改进，最好使用Iometer 检测具体的存储性能，因为实际的改进可能没有预想的明显。

•缺陷: 当某个磁盘出现问题，整个磁盘阵列都会出现故障，因为这一级别的RAID没有任何安全装置。

磁盘数量的增加，就意味着故障风险的增加。

RAID 1 (磁盘镜像)•所需最小驱动器数量：2 或者2的倍数•最大容量: 磁盘阵列总容量/2•描述: 所有数据会复制成双份分别存储在两块物理硬盘上，提供高级别的冗余。

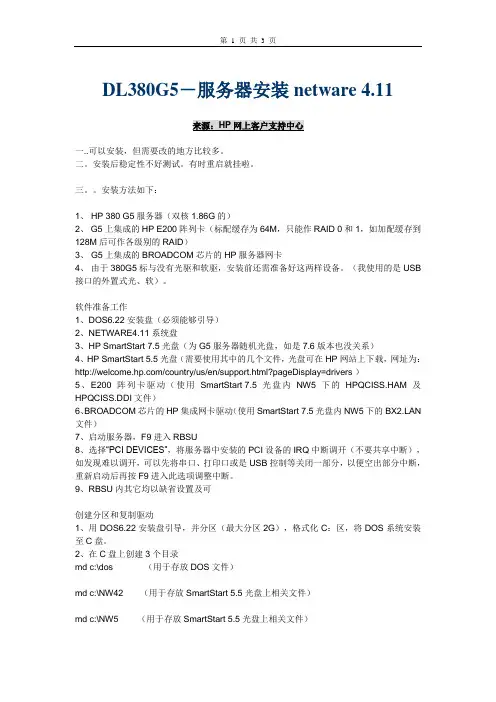

DL380G5－服务器安装netware 4.11一..可以安装，但需要改的地方比较多。

二。

安装后稳定性不好测试。

有时重启就挂啦。

三。

安装方法如下：1、 HP 380 G5服务器（双核1.86G的）2、 G5上集成的HP E200阵列卡（标配缓存为64M，只能作RAID 0和1，如加配缓存到128M后可作各级别的RAID）3、 G5上集成的BROADCOM芯片的HP服务器网卡4、由于380G5标与没有光驱和软驱，安装前还需准备好这两样设备。

（我使用的是USB 接口的外置式光、软）。

软件准备工作1、DOS6.22安装盘（必须能够引导）2、NETWARE4.11系统盘3、HP SmartStart 7.5光盘（为G5服务器随机光盘，如是7.6版本也没关系）4、HP SmartStart 5.5光盘（需要使用其中的几个文件，光盘可在HP网站上下载，网址为：/country/us/en/support.html?pageDisplay=drivers ）5、E200阵列卡驱动（使用SmartStart 7.5光盘内NW5下的HPQCISS.HAM及HPQCISS.DDI文件）6、BROADCOM芯片的HP集成网卡驱动（使用SmartStart 7.5光盘内NW5下的N 文件）7、启动服务器，F9进入RBSU8、选择“PCI DEVICES”，将服务器中安装的PCI设备的IRQ中断调开（不要共享中断），如发现难以调开，可以先将串口、打印口或是USB控制等关闭一部分，以便空出部分中断，重新启动后再按F9进入此选项调整中断。

9、RBSU内其它均以缺省设置及可创建分区和复制驱动1、用DOS6.22安装盘引导，并分区（最大分区2G），格式化C：区，将DOS系统安装至C盘。

2、在C盘上创建3个目录md c:\dos （用于存放DOS文件）md c:\NW42 （用于存放SmartStart 5.5光盘上相关文件）md c:\NW5 （用于存放SmartStart 5.5光盘上相关文件）3、从DOS安装盘拷贝所需DOS文件复制到C盘DOS目录下，便于DOS命令的调用，从SmartStart 5.5光盘上拷贝文件至C盘NW42目录下，拷贝目录为：光盘根目录/CPQSUPSW/NSSD/NW42，将里面DISK1至DISK5的文件直接拷贝至c:\NW42内4、创建config.sys文件edit c:\config.sys主要内容如下：files=35buffers=30lastdrive=mfcbs=4,0device=c:\dos\ide.sys /D:mscd0000(ide.sys可从带光驱驱动的光盘上获取)5、创建autoexec.batedit c:\autoexec.bat主要内容如下：c:\dos\mscdex.exe /D:mscd000/e6、取出所有光盘和软盘，重新启动服务，引导到C:下安装Novell 4.111、插入Novell 4.11光盘，执行e:\install在NETWARE INSATLL屏，选择正确的语言，回车。

阵列卡包括，532，642，5302，6402，P400都是如下界面
关于HP Raid的配置方法有三种，分别为
一：启动F8进入，适合自定义安装，但是，安装系统中，系统跟据版本不同，需要阵列驱动程序，可以在惠普网站下载，或介质光盘上导出即可，如windows 2003 server 在自定义安装中，F6加载驱动；F8配置好，也可以用Smartstar光盘安装，区别不用再配置阵列
二：Smartstar管理软件启动配置阵列：用光盘中的，阵列管理程序配置，适合初始化数据，因为本配置会清除硬盘数据，不建议系统重安装使用，除非数据备份到位了
三：系统中，进行阵列在线扩容：高级功能，适合业务的不间断性，在线扩容
如下讲述第一种，启动时使用F8 进行配置
启动服务器，检测到P600 的阵列卡，记住，不是检测的ilo卡（远程管理端口）时，好多同仁都搞混了
按F8 进入配置界面
选择Create Logical Array
可以看到改配置界面分为4 个部分，分别是可用物理硬盘，RAID 级别，Spare, 最大启动分区选项
如果要配置Spare, 首先要确保在物理盘的位置有可用的物理硬盘，然后将光标移至Spare, 用空格间将其选中。

按回车键创建。

按F8 保存设置。

进入View 选项下可以看到目前的阵列配置状态，
按回车可以看到所选择的阵列包括的硬盘，以及Spare 配置情况
到此，阵列的配置基本结束，下面就可以安装系统了。

HP DL380 G5服务器配置RAID 一、查看阵列
1. 在开机后，显示到SmartArray 阵列卡时，按F8 进入ORCA
2. ORCA的主界面
3. 选择view logical drive选项来查看现有阵列，因未做阵列，所以显示如上图所示，此时按
esc键返回到主界面
二、创建阵列
4. 如要创建新阵列，选择create logical drive选项，并按enter键，进入阵列配置界面
5. 用上下键来滚动，空格键来选择，用tab键来跳到其他不同选项中，其中带[X] 标志表示
已经被选择，如上图，选择了两块硬盘做RAID 1+0,无在线热备硬盘，不启用最大分区选项
6. 当确认配置完毕后，按enter键确认，再按F8键保存配置，如上图所示
7. 按enter键继续
8. 此时，会显示出以创建好的阵列，如上图所示
9. 按回车键可以查看阵列的详细信息
三、删除阵列
10. 如需删除已有阵列，在主界面中选择delete logical drive选项
11. 选择阵列后，按F8来删除
12. 按F3确认
13. 按enter键继续
14. 此时阵列已删除。

∙∙产品类别：机架式∙CPU型号：Xeon DP 2GHz∙标配CPU：标配1个Xeon 5130处理∙内存容量：2GB FB-DIMM∙标配硬盘：标配不提供∙内部硬盘：最大576GB(8×72GB 标∙网络控制：嵌入式双 NC373i 多功∙电源类型：可选的热插拔 AC 冗余∙产品结构：2U∙RAID模式：RAID 0/1/5∙扩展槽：I/O(共5个–3个PCI Ex ∙光驱：可选服务器外观同样是惠普第五代服务器产品，可以看到在外观方面，本次评测DL380 G5与上次评测的产品没有任何区别。

DL380 G5机箱结构采用2U式设计，送测样机是市场零售产品，此台服务器标配两颗英特尔至强E5405四核处理器，这样双路就是八个核心，与以往双核产品相比核心数量多了一倍。

至强E5405工作主频为2.00GHz，前端总线也由原来的1066提升到1333MHz，具有12MB二级缓存。

在内存方面服务器配有1GB*8的FB-DIMM内存，最高支持32GB容量，标配6块10K 146GB SAS接口2.5英寸硬盘。

八块热插拔硬盘仓在之前评测过程中我们也可以见到，380 G5服务器的硬盘仓采用2.5英寸位设计，一共提供了八个。

此前2.5英寸的SAS硬盘一直有容量小的缺陷，在本次测试我们看到随机共配备了6块2.5英寸的146GB硬盘总容量也达到了846GB。

因为盘体较小，除节约能耗外，小盘体更利于低通信延迟的硬盘，可使在相同的空间里，性能提升130%至150%，耗电量可降低50%。

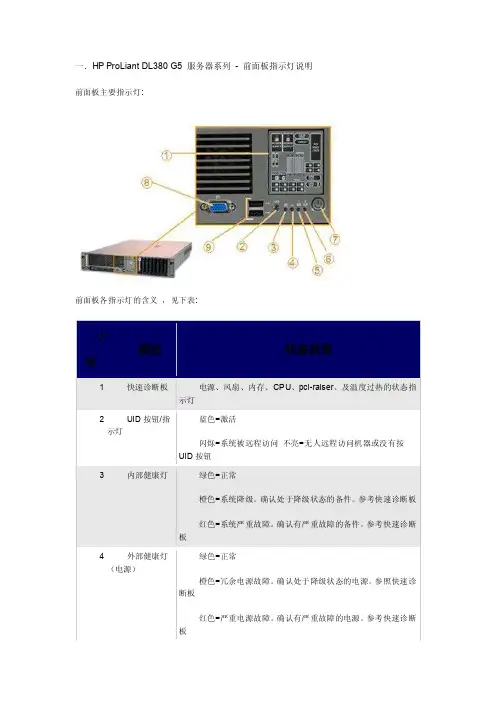

产品型号标签前面板的监控显示屏服务器前面板的中央位置，设计有一个状态显示面板。

可以说该面板设计的很直观，面板模块的布局也是按照服务器的内部结构而设计的，包括散热风扇、处理器、温度报警、内存插槽、电源等，每一个部件均有独立的状态显示灯，如果服务器部件出现故障该状态指示灯会变成红色。

在实际测试过程中，笔者尝试拔掉了一个冗余电源模块，结果服务器面板的Power Supply模块出现了红灯状态。

HP服务器RAID配置磁盘阵列是指将多个类型、容量、接口，甚至品牌一致的专用硬盘或普通硬盘连成一个阵列，实现以某种快速、准确和安全的方式来读写磁盘数据，从而达到提高数据读写速度和安全性的一种手段。

磁盘阵列所利用的技术基础是RAID（廉价冗余磁盘阵列）技术。

目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0+1和RAID 5。

下面我们以HP服务器为例，来解析RAID配置是如何一步步实现的。

对于HP服务器来讲，是否配置硬盘阵列是安装操作系统前最重要的过程。

本文主要由以下几部分组成：I.选择磁盘配置方式，阵列或非阵列II.配置阵列（以四个硬盘做Raid 5为例）III.更改RAID 配置IV.RAID 10,30,50 配置V.手动RebuildVI.在线扩容I.选择磁盘配置方式，阵列或非阵列启动机器，当屏幕显示：”Press F2to enter setup”, 敲F2 键进入系统配置菜单。

屏幕显示主菜单：1)LH3/LH4用户可以在这里进行系统配置：包括系统日期时间、系统密码以及系统资源配置等等，配置完之后记着要按‟F10‟ 存盘退出，重新启动机器。

在…User Preferences‟菜单项下需如下设置：Integrated HP NetRaid [Enable]Include SCSI-A Channel [Yes]Include SCSI-B Channel [No](注：如果扩充安装了左侧的硬盘托架并希望把其中的硬盘也配置成磁盘阵列，则需要把SCSI-B也设置成[Yes]).如果不需要使用NetRaid卡，在…User Preferences‟菜单项下需如下设置：Integrated HP NetRaid [Disable]Include SCSI-A Channel [No]Include SCSI-B Channel [No]2)LH3000 LH6000在“Configuration “菜单菜单项下需如下设置：Embedded Lan and Scsi Settings ->Hp Netraid /LVD Scsi 有两个选项 Enable Hp NetraidEnable LVD Scsi如选择Enable Hp Netraid 则为阵列。

曾经遇到过服务器Raid崩溃的情况，实在心有余悸，故记下此文.当然了最好的解决方法是拨打Dell或者HP或者IBM的support电话，售后一般都会针对你的机型一步步教你怎么操作！切记！磁盘阵列是指将多个类型、容量、接口，甚至品牌一致的专用硬盘或普通硬盘连成一个阵列，实现以某种快速、准确和安全的方式来读写磁盘数据，从而达到提高数据读写速度和安全性的一种手段。

磁盘阵列所利用的技术基础是RAID（廉价冗余磁盘阵列）技术。

目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、R AID 0+1和RAID 5。

下面我们以HP服务器为例，来解析R AID配置是如何一步步实现的。

对于HP服务器来讲，是否配置硬盘阵列是安装操作系统前最重要的过程。

本文主要由以下几部分组成：I.选择磁盘配置方式，阵列或非阵列II.配置阵列（以四个硬盘做Raid 5为例）III.更改RAID 配置IV.RAID 10,30,50 配置V.手动RebuildVI.在线扩容I.选择磁盘配置方式，阵列或非阵列启动机器，当屏幕显示：”Press F2to enter setup”, 敲F2 键进入系统配置菜单。

屏幕显示主菜单：1)LH3/LH4用户可以在这里进行系统配置：包括系统日期时间、系统密码以及系统资源配置等等，配置完之后记着要按‟F10‟ 存盘退出，重新启动机器。

在…User Preferences‟菜单项下需如下设置：Integrated HP NetRaid [Enable]Include SCSI-A Channel [Yes]Include SCSI-B Channel [No](注：如果扩充安装了左侧的硬盘托架并希望把其中的硬盘也配置成磁盘阵列，则需要把SCSI-B也设置成[Yes]).如果不需要使用NetRaid卡，在…User Preferences‟菜单项下需如下设置：Integrated HP NetRaid [Disable]Include SCSI-A Channel [No]Include SCSI-B Channel [No]2)LH3000 LH6000在“Configuration “菜单菜单项下需如下设置：Embedded Lan and Scsi Settings ->Hp Netraid /LVD Scsi 有两个选项Enable Hp NetraidEnable LVD Scsi如选择Enable Hp Netraid 则为阵列。

HP ProLiant DL380 G5 服务器系列 - 服务器 RBSU 说明信息型HP ProLiant DL380 G5 服务器系列服务器 RBSU 说明。

技术工作指导1. 运行RBSU：当服务器在开机POST界面提示F9进入RBSU配置工具时，按F9进入。

2. RBSU功能菜单：主菜单界面如图所示，在右部窗口显示了基本系统信息，包括：设备类型、序列号、BIOS 版本、备份 BIOS 的版本、已安装的内存和 CPU 信息。

a. 系统选项：系统基本 I/O设备配置选项。

板载串口A配置项：可设置中断和地址，或屏蔽此端口。

板载串口B配置项：可设置中断和地址，或屏蔽此端口。

虚拟串口：可通过ILO管理控制提供远程管理功能，可关闭此功能。

可选LPT模式支持：可提供本地LPT通道，此功能包括：SPP Extended、EPP 1.9、ECP w/EPP三个选项。

综合软驱管理：可提供软驱设备可用和屏蔽功能。

但是软驱的写功能和引导启动功能不受此功能影响。

一键开机功能：可提供开启NUMLOCK键开机功能。

主板集成NICs中ISCSI 和 PEX 启动：可提供 ISCSI 功能开启和PEX启动功能开启，或屏蔽此功能。

软驱写控制功能：可提供软驱写功能和读功能的开启。

软驱启动功能：可提供服务器中软驱启动功能，或屏蔽此功能。

高级内存保护：可提供高级ECC保护、ECC带内存热备保护、ECC带内存镜像保护。

USB控制：可提供USB开启（所有USB设备可用）、USB屏蔽（所有USB设备不可用）、传统USB口屏蔽（所有USB设备在操作系统下是可被识别的，但是在启动POST和RBSU中不被识别，同时屏蔽ILO2中的虚拟端口）、扩展USB口屏蔽（屏蔽扩展USB端口，但不屏蔽板载USB设备）功能选项。

USB2.0 EHCI功能：可提供开启和屏蔽高速USB2.0控制。

Proliant 服务器电源调整：包括HP动态电源模式（根据CPU工作量调整电源工作模式）、HP静态低电压模式（系统保持低性能工作模式）、HP静态高性能模式（系统保持高性能工作模式）、操作系统控制模式（在操作系统下开启电源管理策略）。

一、HP DL380G5服务器安装过程1、服务器上机架，接通电源线，连接显示器/鼠标或者KVM系统；2、开机，用随机自带SmartStart CD光盘引导启动HP DL380G5服务器；3、选择语言，这里选择English4、版权协议，选择Agree5、出现主操作界面，安装系统选择Deploy Server 。

服务器安装有六块硬盘，系统默认自动创建Raid5磁盘阵列，故可直接安装系统。

6、此时可以看到服务器型号、控制器型号以及逻辑盘大小等信息7、选择windows20008、SmartStart7.6 光盘新增了通过USB Key 、Network 和DVD 安装系统的功能，并且可以选择从ISO 镜像安装还是从Flat Files 安装。

此时我们以普通方式选择从CD-ROM 安装9、自定义C: 分区大小，并选择文件系统，这里设置分区大小为20G，使用N TFS文件系统10、SNMP 设置，默认即可11、输入用户信息和Product CD-Key12、警告信息，提示继续会擦除数据13、等待从SmartStart 光盘复制文件14、提示插入windows2000光盘继续完安装过程即可15、系统信息系统：Windows 2000 advance server SP4用户名：administrator 密码：无PI地址：192.168.40.100二、IBM刀片服务器安装配置1．服务器上机架，接通电源线，连接显示器/鼠标或者KVM系统；2. 用ServerGuide CD启动后出现的屏幕，选择“English”后显示“Keyboard and Country Selection”选择键盘布局以及国家或地区屏幕，在这里全部选择“United States”，然后点击下一步。

3. 出现“Program licensing agreement”屏幕选择“I accept”继续。

4. 出现“Welcome”了解ServerGuide 功能屏幕，请在使用前仔细查看相关使用说明，点击下一步。

HP服务器Raid配置1.配置过程我们以当下比较流行的HP DL38Q DL580月艮务器为例使用ORC配置Raid 5 开机自检到阵列卡时，有F8的提示。

按F8进入阵列配置工具 RBSU选择第一项：Create Logical Drive进入阵列创建界面。

Ciffdti? Ijir] icd [ DrDeleto Loyica L Driw使用Space键选中、Tab键切换选项。

将三块物理硬盘都选中；选择Raid 5；由于只用了三块 sas硬盘，故不选 spare ； Maximum Boot partition: 选择8GB maximum按回车创建Raid 5。

Q|dlun Kori Conf Igur^t ion for Arrays * wrsion 7.EMI <82.08 5pW>UH 赋 2BB5 Hmj Lett-Pdckaj'd Development Con.pant| … L.P.=^11«7旷 -------I J Use one <f 『i 如 准零 Hpere 1pHiftKimtni B IHJ I part it ioir —[]Di3诞(4GB Mkihim) <l!irter> to create « togic*I driue ； <lab> to n 曲uig«t©<UI>zlKMN RKKfM> tu sere 11 ; <E5C> to returnHutt?; Fn 「roire rzmif itju 「aitJcrn rjplinife “刍吧 the MF A FT 出# (Rid igw 「0tiian Util ityi按F8保存配置。

dipt inn Rurii Cnnf ggurat IDTI for Arrays . vers ion 7 _B4.02. Hfl Cupjjr i 日hl 2B0S H MI L&tt-Piicktiird Duw I upvib m t Qinpot 唱.L.P.Control Ur HPArT«y P48R , slat 1Oirect frttflithed You hdw selected ■ logical drwith 占 tot 由I i|<tA oF £7.8 GB «nd RAID 5 11 toPrHS's <Ffl> to 知* thu ctirnf i^Lirdi iun ；Pi-ass <ESC> to —ncel<FB> to &AW the coinrfion<ESC> to canceJHate ： For rwre conf igurat ion options use the HP nrray Conf icmrA tian Uti lily提示设置已保存，按回车键继续。

HP 380 机架式服务器配置RAID5 这里主要是介绍一下在HP 380服务器上如何做RAID5热插拔风扇。

非常强劲！超薄光驱，可惜只是个cd原装72.8G 热插拔SCSI硬盘，一共三个。

热插拔冗余电源，只配了一个：原装内存，标配两条，当然是ECC的512×2：至强3.2G CPU，可配两个，暂时配一个，应用并不大。

CPU根散热器是一起的！拔的时候一起拔下来：对了，这个散热器是没有风扇的，纯铜！因为是机架式，通风很强，所以没有必要配风扇，本来声音就根拖拉机一样了因为是机架式，所以有块PCI转接卡：机箱散热效果好，看看前面的散热风扇阵列：可以一起拔下来，每个风扇有可以单独拔下来驱动器都是热插拔的，所以有块转接板：380自带的6i RAID有64M缓存，同时，还有个插槽供扩展：这个是raid 芯片：这个是CPU电源模块，每个cpu自带一个模块，所以另外一个插槽是空的，没有这个模块。

根hp购买CPU的时候，应该会配一个：其实安装PCI卡还是很方便，有个“门”屁股后面的端口：串口，下面是VGA，旁边两个usb，usb上门是ilo远程管理口，其实也就是一个网卡，不过专用的。

再网右就是两个千兆网卡，键盘鼠标。

最左面的是一个SCSI口：机器大体就介绍这么多吧。

下面开始做RAID，首先把三个硬盘（一样型号）安装到机器上，贼简单，热插拔的。

不过最好还是关机后再插拔。

电源接好。

然后开机。

等到出现下面的提示画面，选择按F8，注意，前面还会有个提示F8，那个是ILO远程管理的配置（以后有机会介绍一下HP的ILO口）。

6i RAID卡的管理界面，在这里我们可以看到系统的硬盘信息，以及一些几本的配置信息。

默认的RAID就是RAID控制，可能这根挂了3个硬盘也有关系。

其他的选择默认就好，然后回车创建逻辑磁盘。

6i会将刚才的基本信息保存下来。

回车继续重新启动后，插入hp的smart setup光盘，其实用这个光盘也可以创建RAID，但是来得不如上面的方法快。
