5.2.2 .6 模糊控制器设计实例1 、单输入模糊控制器的设计【例 5.12 】已知某汽温控制系统结构如图 5.10 所示，采用喷水减温进行控制。

设计单输入模糊控制器，观察定值扰动和内部扰动的控制效果。

图 5.10 单回路模糊控制系统按表 5-2 确定模糊变量 E 、 U 的隶属函数，按表 5-3 确定模糊控制规则，选择温度偏差 e 、控制量 u 的实际论域：，则可得到该系统的单输入模糊控制的仿真程序如 FC_SI_main.m 所示，仿真结果如图 5.11 所示。

设温度偏差 e 、控制量 u 的实际论域：，选择 e 、 u 的等级量论域为量化因子。

选择模糊词集为 { NB,NS,ZO,PS,PB } ，根据人的控制经验，确定等级量 E ， U 的隶属函数曲线如图 5-8 所示。

根据隶属函数曲线可以得到模糊变量 E 、 U 的赋值表如表 5-3 所示。

图5-8 E ，U 的隶属函数曲线表 5-3 模糊变量 E 、 U 的赋值表( μ )-3 -2 -1 0 1 2 3 等级量μE 、 UPB 0 0 0 0 0 0.5 1 PS 0 0 0 0 1 0.5 0 ZO 0 0 0.5 1 0.5 0 0 NS 0 0.5 1 0 0 0 0 NB 1 0.5 0 0 0 0 0依据人手动控制的一般经验，可以总结出一些控制规则，例如：若误差 E 为 O ，说明温度接近希望值，喷水阀保持不动；若误差 E 为正，说明温度低于希望值，应该减少喷水；若误差 E 为负，说明温度高于希望值，应该增加喷水。

若采用数学符号描述，可总结如下模糊控制规则：若 E 负大，则 U 正大；若 E 负小，则 U 正小；若 E 为零，则 U 为零；若 E 正小，则 U 负小；若 E 正大，则 U 负大。

写成模糊推理句 :if E =NB then U =PBif E =NS then U =PSif E=ZO then U=ZOif E =PS then U =NSif E =PB then U =NB由上述的控制规则可得到模糊控制规则表，如表 5-4 所示。

模糊控制设计及仿真实例智能控制作业

模糊控制设计及仿真实例智能控制作业

1.一个三阶系统201232123b b b a a a s s s s s +++++ ，其中a,b 的值由自己设定，该系统具有非线性环节，如下图所示：依据上述条件设计一个模糊控制器： ①用MATLAB 仿真，得出仿真结果， ②并通过改变a 、b 值对仿真结果的影响；③改变隶属度函数，从仿真结果图分析隶属度函数，模糊化对系统的影响； 解：①（1）取b0=0,b1=0,b2=1.5,a1=4,a2=2,a3=0,在SIMULINK 里建模如下图所示（2）用GUI 建立FISE 和EC 分别为系统输出误差和误差的变化量，U 为控制输出，编辑其隶属度函数如下编辑模糊推理规则如下(3)仿真结果如下2自己选定一个对象，设计一个神经网络控制系统。

解：被控对象为y(k)=0.3y(k-1)+0.2y(k-2)+0.1u(k-1)+0.6u(k-2),采用单神经元PID 控制，控制结构如下图所示：采用有监督的Hebb 学习规则，控制算法及学习算法如下：3131111222333()(1)()()()()/()()(1)()()()()(1)()()()()(1)()()()i i i i i i i I P D u k u k K w k x k w k w k w k w k w k z k u k x k w k w k z k u k x k w k w k z k u k x k ηηη=='=-+'==-+=-+=-+∑∑式中，2123()();()()(1);()()()2(1)(2);x k e k x k e k e k x k e k e k e k e k ==--=∆=--+-K K >0I P D ηηη﹑﹑分别为积分﹑比例﹑微分的学习速率，为神经元比例系数，。

输入信号为方波：()rin k 0.5sgn (sin (4t))π=仿真程序如下：clear all ; close all ;x=[0,0,0]';xiteP=0.40; xiteI=0.35; xiteD=0.40;wkp_1=0.10;wki_1=0.10;wkd_1=0.10;error_1=0;error_2=0;y_1=0;y_2=0;y_3=0;u_1=0;u_2=0;u_3=0;ts=0.001;for k=1:1:1000time(k)=k*tsrin(k)=0.5*sign(sin(4*pi*k*ts));yout(k)=0.3*y_1+0.2*y_2+0.1*u_1+0.6*u_2;error(k)=rin(k)-yout(k);wkp(k)=wkp_1+xiteP*error(k)*u_1*x(1);%Pwki(k)=wki_1+xiteI*error(k)*u_1*x(2);%Iwkd(k)=wkd_1+xiteD*error(k)*u_1*x(3);%DK=0.12;x(1)=error(k)-error_1;x(2)=error(k);x(3)=error(k)-2*error_1+error_2;wadd(k)=abs(wkp(k))+abs(wki(k))+abs(wkd(k)); w11(k)=wkp(k)/wadd(k);w22(k)=wki(k)/wadd(k);w33(k)=wkd(k)/wadd(k);w=[w11(k),w22(k),w33(k)];u(k)=u_1+K*w*x;%Control lawif u(k)>10u(k)=10;endif u(k)<-10u(k)=-10;endu_3=u_2;u_2=u_1;u_1=u(k);y_3=y_2;y_2=y_1;y_1=yout(k);wkp_1=wkp(k);wkd_1=wkd(k);wki_1=wki(k);endfigure(1);plot(time,rin,'b',time,yout,'r');xlabel('time(s)');ylabel('rin,yout'); figure(2);plot(time,error,'r');xlabel('time(s)');ylabel('error');figure(3);plot(time,u,'r');xlabel('time(s)');ylabel('u');仿真结果如下：3.前向神经网络拟合一个函数y=sin(x)*cos(10x),取n个样本，神经网络的层数和每层的点数可自定。

模糊控制器设计实例

模糊控制器设计实例

模糊控制器在智能家居中的应用
总结词
提升家居舒适度
详细描述
智能家居系统中的温度、湿度、光照等环境因素的控制可以通过模糊控制器实 现。通过将传感器采集的环境参数进行模糊化处理，根据模糊逻辑规则进行推 理，实现对家居环境的智能调节，提升家居的舒适度。
模糊控制器在智能家居中的应用
总结词：节能环保
详细描述：在智能家居中，模糊控制器能够根据家庭成员的生活习惯和环境参数，智能调节家电的运 行状态，实现节能环保。例如，根据室内外温度和光照强度，模糊控制器可以智能调节空调和照明设 备的运行状态，减少能源的浪费。
进方向。
模糊控制器性能优化
算法优化
改进模糊控制器的核心算法，提高响 应速度和控制精度。
参数调整
根据实际应用需求，调整模糊控制器 的参数，以优化控制效果。
抗干扰设计
增强模糊控制器的抗干扰能力，提高 系统的稳定性和鲁棒性。
人机交互优化
改进用户界面和操作方式，提高模糊 控制器的易用性。
05
模糊控制器发展趋势与展望
高医疗设备的安全性和可靠性。
模糊控制器在医疗设备中的应用
总结词
辅助医生诊断
VS
详细描述
在医疗影像诊断中，模糊控制器可以对医 学影像数据进行处理和分析，辅助医生进 行疾病诊断。通过对医学影像数据进行模 糊化处理，提取病变特征，并根据模糊逻 辑规则进行推理，帮助医生快速准确地判 断病情。
04
模糊控制器性能评估
02
模糊控制器设计实例
模糊控制器实例选择
实例选择
选择一个适合的模糊控制器实例，例 如温度控制器、速度控制器等，需要 考虑控制对象的特性和控制要求。
实例分析
对所选实例进行详细分析，了解其输 入输出变量、控制规则等，为后续设 计提供基础。

模糊pid控制实例

模糊pid控制实例

模糊pid控制实例以下是一个模糊PID控制的简单实例：假设我们要控制一台电机的转速，目标是使电机转速尽可能稳定在设定值附近。

根据模糊PID控制器的工作原理，我们可以进行以下步骤：1. 设定目标值和初始设定值：设定电机转速的目标值，例如1000转/分钟。

同时设置初始的PID参数。

- 设定值（SP，Set Point）= 1000 RPM- 比例增益 (Kp) = 1- 积分时间(Ti) = 1- 微分时间(Td) = 0.12. 测量电机转速：使用传感器或编码器来测量电机当前的转速，得到当前的反馈值。

3. 模糊控制规则建立：基于当前误差（设定值减去反馈值）和误差的变化率，建立一组模糊逻辑规则，例如： - 如果误差为"NB"并且误差变化率为"PB"，则输出为"NB"。

- 如果误差为"NB"并且误差变化率为"NM"，则输出为"NM"。

- ...4. 模糊推理和模糊输出：根据模糊逻辑规则，进行模糊推理，即将当前的误差和误差变化率映射到模糊输出的隶属度值上。

5. 解模糊：将模糊输出映射回具体的控制量，例如根据模糊输出计算PID控制器的输出量。

6. 更新PID参数：根据误差的变化和模糊输出的结果来更新PID控制器的参数，例如根据误差的大小和变化率来调整PID参数，以使控制更加精确。

7. 反馈控制：将PID控制器的输出量应用于电机，调整电机的转速。

8. 循环控制：循环执行上述步骤，不断更新PID参数和反馈控制，使得电机转速尽可能稳定在设定值附近。

需要注意的是，以上是一个简单的示例，实际的模糊PID控制根据具体的应用情况和系统特点会有所差异。

参数的选择和模糊规则的建立都需要根据具体的控制对象进行优化和调整。

此外，在实际应用中，还需要考虑到系统的鲁棒性、性能指标等因素。

3.3模糊控制器设计举例

3.3模糊控制器设计举例

2
模糊控制器设计方案： 一、确定模糊控制器的结构及输入、输出语言变量 采用双输入单输出的二维模糊控制器。 输入语言变量：偏差E、偏差变化率EC。 e=r-y e为偏差，r为温度设定值，y为温度测量值。 输出语言变量：可控硅触发电路中的偏置电压的变化 量U
3
模糊控制器
模糊控制系统框图
4
二、输入语言变量偏差E、偏差变化EC和输出语言 变量控制量变化U的语言值的确定
模糊控制器
模糊控制系统框图
1
3.3
模糊控制器设计举例
某电热炉用于金属零件的热处理，要求保持炉温600℃
不变。电热炉的供电电压是由可控硅整流电源提供的，它 的电压连续可调。调整可控硅触发电路中的偏置电压，即 改变可控硅的导通角时，可控硅整流电源的电压可根据需 要调整。
因为炉温受被处理零件多少、体积大小以及电网电压 波动等因素影响，难以建立精确的数学模型。因此采用模 糊控温方案。
化值 u 。
u
16
模糊控制器
模糊控制系统框图
17
模糊控制查询表
e
*
u
*
ec
*
18
以上为初步设计，需到现场调试最终确 定控制参数。 控制规则 隶属函数 量化因子
19
e* , ec* ，且 e* X {-6,-5,,-0,0,,5,6} ec* Y {-6,-5,,0,,5,6}
*
量化后得
将 e* 则
, ec
* ~
模糊化得模糊子集 E * , EC *
~ ~
U ( E EC ) R
* * ~ ~ ~
13
五、解模糊与模糊控制表的生成
-6, ..., 0, …, +6, +7 } ) 上的元素与之一一对应，

模糊控制器设计例子


负最大值 (u ) e 正最大值 (u ) e
( u 5) 2 ( u 5) 2
, 零 (u ) e ,
u2
,
应用中心平均解模糊器和乘积推理机，可以得到如下 的模糊控制器u fuzz： u fuzz x）= （ 1 1 1 1 5 5 30x 30x 1+e-30x1 1+e-30x2 1+e 1 1+e 2 1 1 1 1 1 1 1+e-30x1 1+e30x2 1+e30x1 1+e-30x2 1+e-30x1 1+e-30x2
0
1
2
Hale Waihona Puke 345 t(sec)
6
7
8
9
10
14
12
10
8
6
4
2
0 0
1
2
3
4
5 t(sec)
6
7
8
9
10
非常感谢各位同学！ 祝大家期末愉快！ 谢谢！

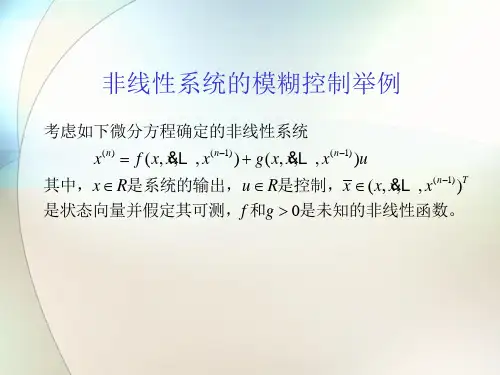

仿真实验：倒立摆系统的动态方程为：
x1 x2
2 mlx2 cos x1 sin x1 cos x1 g sin x1 mc m mc m x2 u 2 2 4 m cos x1 4 m cos x1 l l 3 mc m 3 mc m 其中，g =9.8m/s 2是重力加速度，mc =1kg是小车的
假设：存在可确定函数f ( x )和g L ( x)，使得
U
f ( x ) f U ( x )，0<g L ( x ) g ( x )。 即，假设 f ( x ) 的上界和g ( x )的下界是已知的。

实验二 典型模糊控制器的设计1

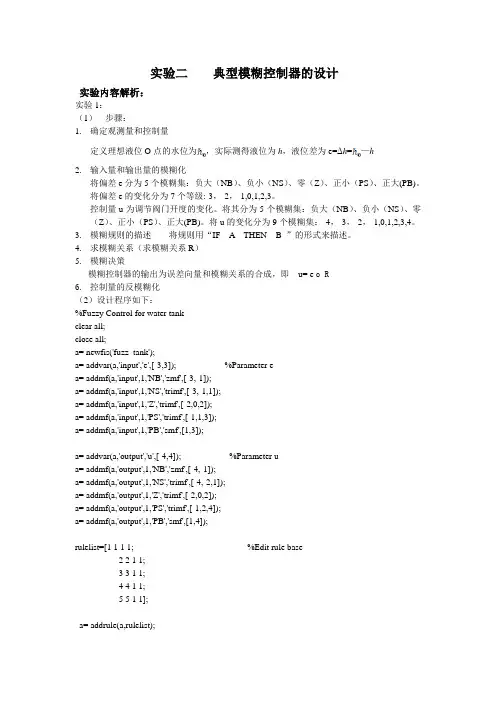

实验二典型模糊控制器的设计实验内容解析：实验1：（1）步骤：1.确定观测量和控制量定义理想液位O点的水位为，实际测得液位为h，液位差为e=Δh=—h2.输入量和输出量的模糊化将偏差e分为5个模糊集：负大（NB）、负小（NS）、零（Z）、正小（PS）、正大(PB)。
