TY-14-2-GW 扭力螺丝刀使用工艺(新格式)

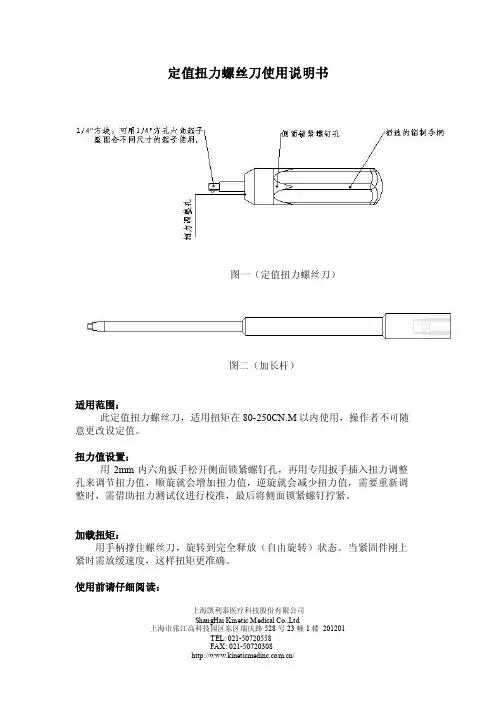

定值扭力螺丝刀使用说明书图一（定值扭力螺丝刀）图二（加长杆）适用范围：此定值扭力螺丝刀，适用扭矩在80-250CN.M以内使用，操作者不可随意更改设定值。

扭力值设置：用2mm内六角扳手松开侧面锁紧螺钉孔，再用专用扳手插入扭力调整孔来调节扭力值，顺旋就会增加扭力值，逆旋就会减少扭力值，需要重新调整时，需借助扭力测试仪进行校准，最后将侧面锁紧螺钉拧紧。

加载扭矩：用手柄撑住螺丝刀，旋转到完全释放（自由旋转）状态。

当紧固件刚上紧时需放缓速度，这样扭矩更准确。

使用前请仔细阅读：上海凯利泰医疗科技股份有限公司ShangHai Kinetic Medical Co.,Ltd上海市张江高科技园区东区瑞庆路528号23幢1楼2012011.该定值扭力螺丝刀经扭力测试仪校准，扭矩已预设在150CN.M，属精密仪器，仅用于旋紧小的螺钉、螺栓和螺母到指定的扭矩，不能用作普通的螺丝刀。

2.仅可以在顺时针方向加载扭矩，虽然该螺丝刀可以在逆时针释放，但是它仅在顺时针方向效验过。

3.只能手动加载，不能适用任何功率驱动器，任何不当使用，会导致读书的不精确，对螺丝刀造成损坏。

4.请确定你的紧固件需要的扭矩单位和扭力值设定到螺丝上，低扭矩或者过扭矩都会对你作业的设备造成损坏。

5.决不能拆开扭矩螺丝刀，意外地释放，内部高应力元件会导致严重伤害，校准值也将会失准。

6.必须对其进行定期的校验，至少一年一次。

非正常的使用，或使用了五千次以后也有必要校验。

工厂可根据自身的使用频率制定相应的校验周期。

7.此定值扭力螺丝刀使用在棘突撑开器螺钉上，需配合加长杆使用，扭矩值为初始设置值。

上海凯利泰医疗科技股份有限公司ShangHai Kinetic Medical Co.,Ltd上海市张江高科技园区东区瑞庆路528号23幢1楼201201。

电动螺丝刀操作指导书1(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--11月标准化修正电批操作指导书新员工试用袁水富1.目的：为了使员工在生产的过程中规范操作电批，使其工作性能和安全系数满足生产的要求，保证产品质量符合要求，特对电批的基础知识及操作要领简要培训，以作员工作业及IPQA巡检之依据。

2.范围：适合使用电动螺丝批组装操作。

3.定义：电批：电动螺丝批；电源：电源适配器；4.内容：要使用的全部工具：a.电批（含电批咀）、b.平衡器、c.电源适配器、交流电源插座、e.元件盒、f.螺丝及相关材料。

各部件介绍：图一（平衡器）图二（电批）摆放并连接好各工具：图三（电源及工具）电源输出线至电电源开速度档电源输出接保险丝操作步骤：挂好平衡器：（如：图一）将平衡器挂在自动流水线的滑动吊环上；挂好电批：（如：图二）将电批的吊环挂在平衡器吊绳末端的挂钩上；悬挂高度：电批咀尖端距工作台面3～5cm（2～3个手指宽度）；连接好电源；（如：图三）打开电源开关，选择高电压档，准备使用；使用方法及注意事项：悬挂平衡器的滑动钩，必须可以左右移动，确保电批在转动时电批咀与工作台面垂直，与螺丝呈同一直线；安装电批咀：a.压下电批咀锁定套（如图四）；b.插入电批咀,对准卡口，装到位（如图六）；c.松开电批咀锁定套；推拉电批咀看看是否装好；d.不能拉出证明已经安装好（如图七）；手握姿势：a.右手正握电批，拳眼朝上，食指压在电批启动扳机上（如图九）；图六图五图四图七图八图九图十b.插入电批咀,对准卡口，装到位（如图六）；c.松开电批咀锁定套；推拉电批咀看看是否装好；d.不能拉出证明已经安装好（如图七）；手握姿势：a.右手正握电批，拳眼朝上，食指压在电批启动扳机上（如图八）；b.转换电批换向开关时，右手大拇指顺时针方向旋转90度，压在电批换向开关上，拨动换向开关，即可转换电批咀转动方向，将拨动开关拨到下方，电批咀为顺时针旋转方向；此时电批处于打进螺丝的预备状态；反之则处于退出螺丝的预备状态（如图十）；c.左手大拇指、食指、中指三个手指捏螺丝，食指与中指选择其中一个（从元件盒捏螺丝时看螺丝落在哪个手指上），与大拇指配合，捏住螺丝，转动螺丝，将螺丝头朝上，咀朝下（如图十一）；d.将螺丝送到电批咀尖端，十字电批咀插入螺丝帽的十字卡槽，电批咀具有磁性，可以吸住螺丝，松开左手，将螺丝尖端对准目标螺丝孔，将电批换向开关置于打进螺丝的预备状态，开起电批，并随螺丝转动轻轻压下电批，即可将螺丝打入螺丝孔（如图十二）；反之将螺丝退出；图十一图十二扭力调整：a.红色小电批：调整扭力时，将螺帽往上顶再旋转（顺时针旋转为调小扭力，逆时针旋转为调大扭力），旋转到位后放下螺帽（此种结构电批力度稳定）；（如图十三、图十四）b.其它电批可以直接旋转螺帽（顺时针旋转为调小扭力，逆时针旋转为调大扭力）（此种结构电批力度容易发生变化，调整合适后，必须用皱纹胶纸固定螺帽在电批机身下端）；图十三图十四注意事项：电批扭力要调节适当，打紧螺钉后，用手动螺丝刀扭动螺丝，顺时针可以旋转的角度不能大于180度；电批扭力不能随便调节，调节螺帽容易走位的电批，在扭力合适时，用皱纹胶纸固定调节螺丝；电批扭力必须用扭力计监测；不同直径的螺丝或同直径螺丝用在不同质地的螺丝孔，不能使用一样扭力的同一把电批来操作；不能用电批当电钻使用，更不能用转动的电批咀伤及人体；短时间不使用时要关闭电源开关，长时间不使用或下班前，必须将电源的220V交流插头拔下。

螺钉紧固工艺 The manuscript was revised on the evening of 2021山东奥太电气有限公司螺钉紧固通用工艺受控状态：文件编号：TY-15-GW分发号：拟制：审核：批准：（一般螺钉紧固工艺要求）（ TY-15-1-GW ）共13页第1页1.适用范围：各种产品部件及整机生产装配2.工艺目的：为了使产品在加工、装配、调试、检验等生产过程中，有一个统一的技术标准。

使整个生产、加工制造的过程，按标准有序进行，进而确保产品工艺结构的可靠性及质量。

3.适用岗位：控制面板、前面板、电源变压器、小板、整机装配、整机连线、整机调试、扣壳、送丝机4.工具选用：一字槽螺丝批和十字槽螺丝批的选用及使用方法：披头端与螺钉端对应水平匹配，并与螺钉槽的宽度一致，螺丝批上无油污。

让螺丝披头端与螺钉槽完全吻合，螺丝批中心线与螺钉中心线同心后，拧转旋具，即可将螺钉拧紧或旋松。

（如图2-1、2-2）图2-1表2-1：一字螺钉规格与适用一字螺丝披规格对照表序号螺钉规格披头长度*宽度披头规格备注英寸毫米1 MI-M2 *3 2 502 *4 503 M3 *54 3-4 654 M4 *7 4-5 75-1005 M5 1*96 100-1256 M6 * 6 125-150旧底图总号底图总号设计侯传迪签字审核张延河/王希华尹兆远、韩滨标记处数更改文件号签字日期批准谢军木（一般螺钉紧固工艺要求）（ TY-15-1-GW ）共13页第2页图2-2表2-2：十字螺钉规格与适用十字螺丝批规格对照表序号槽号规格适用范围备注1 I Ф5*652 IIФ6*100M4-M5Ф6*1503 IIIФ8*150M6-M8Ф8*250.开口扳手、套筒扳手、双头梅花扳手、内六角扳手、活络扳手的选用：1.开口扳手又称呆扳手，主要分为双头开口扳手和单头开口扳手。

每一把单头开口扳手只能拧紧一种或旋松一种规格的螺栓或螺母，而一把双头的开口扳手可以适用两种不同规格的螺栓。

1●为了使您掌握所选机种的使用方法及安全操作,请务必阅读随机附上的使用说明书,正确使用本产品。

●本安全操作注意规程属于一般安全性方面的说明书。

为安全使用请仔细阅读有关内容。

●请绝对不要在指定用途以外使用电动螺丝刀及变压器。

使用前请仔细阅读！ 注意 ！警告１．变压器使用HIOS 直流电动螺丝刀，必须有专用变压器。

推荐使用无碳刷电动螺丝刀的专用变压器T-45BL 、T-70BL 。

２．安全使用须知●为了能安全使用本产品、请必须按照下面注意事项及警告使用产品。

●请不要以使用说明书指定以外的目的使用电动螺丝刀或变压器，否则会引起故障或事故。

●使用变压器时请必须设置防漏电跳闸和安全跳闸。

●请必须接上变压器以及HIOS 电动螺丝刀的接地线以确保安全。

●请绝对避免与指定电压以外的电源进行连接。

万一发生触电事故或受伤等、本公司不承担责任。

●不要用湿手或带油的手操作电动螺丝刀，否则会引起故障或事故。

而且因危险请绝对避免用湿手触摸插头或AC 插座等。

2 有关作业现场的注意事项 钳位滤波器确保人身安全●要时常整理、整顿作业现场的周围。

保持便于操作的生产作业环境。

●电动螺丝刀等电动工具要避免阳光直射。

●所使用的电压必须符合使用说明书所指定的电压额定值。

如果使用指定以外的电压，机体将会发生故障诱发触电事故。

●进行生产作业时,聊天会使精神分散,集中力欠佳,是容易致伤引发事故的主要原因。

因此在生产作业时请集中精神进行安全操作。

●请勿用手触摸处于旋转状态下的电动螺丝刀的刀头尖端部。

不然有可能被卷入机内,造成事故。

●如果戴着手套作业,有被卷入机内的可能性,因此绝对不能戴着手套进行作业。

请一定要设置地线。

室外作业会存在始料不及的隐患, 在各方面都存在着危险。

因此请不要在露天的室外使用。

●严守工作单位所规定的一天内的作业时间,请在此规定时间范围内进行作业。

●进行生产作业时,聊天会使精神分散,集中力欠佳,是容易致伤引发事故的主要原因。

引言概述：电动螺丝刀是一种常见的工具，广泛应用于各个领域的螺丝固定作业中。

本文是电动螺丝刀操作指导书的第二部分，旨在为读者提供更多关于电动螺丝刀的使用方法和技巧，以确保操作安全和高效性。

本指导书分为五个大点，包括电动螺丝刀的选购与维护、使用前的准备工作、正确的操作方法、常见问题解决以及操作安全注意事项。

一、电动螺丝刀的选购与维护1.了解不同类型的电动螺丝刀：根据使用需求，选购适合自己的类型，如手持式、角度型或直行式电动螺丝刀。

2.考虑电动螺丝刀的功率和扭矩：根据不同螺丝固定需求，选择合适的功率和扭矩范围，以确保完成工作的效率和准确性。

3.了解电动螺丝刀的配件和附件：选购时考虑附件的多样性和可替换性，以满足不同工作中可能出现的需求。

4.定期保养和维护：定期检查电动螺丝刀的电池、电池接口、传动部件等，进行清洁和润滑，延长使用寿命。

二、使用前的准备工作1.检查工作区域：确保工作区域整洁，并清除任何可能影响操作的障碍物。

2.佩戴适当的个人防护用具：戴上手套、护目镜、口罩等必要的个人防护设备，确保安全。

3.准备适当类型和尺寸的螺丝和螺丝刀头：根据工作需求，选择相应类型和尺寸的螺丝和螺丝刀头。

三、正确的操作方法1.握紧电动螺丝刀：稳定地握住电动螺丝刀，确保牢固的控制力，并保持平衡。

2.调整扭矩控制：根据需要，将扭矩控制设置到适当的档位，以避免螺丝过紧或过松。

3.从顶部垂直施加力量：将螺丝刀头垂直放在螺丝的顶部，以正确施加力量，并避免滑动和损坏螺丝。

4.适当的转速和转向：根据螺丝类型和工作需求，选择适当的转速和转向，以确保准确无误的固定。

5.避免过度扭矩：当螺丝达到所需扭矩时立即停止操作，避免对螺丝和工件造成损坏。

四、常见问题解决1.螺丝刀头脱落：确认螺丝刀头是否正确安装，并适当调整夹持力度。

2.电池寿命短：检查电池是否完好无损，充电是否充分，如有问题及时更换电池。

3.扭矩不准确：检查扭矩控制档位是否正确设置，必要时进行校准。

电子产品整机装配：电动螺丝刀扭矩控制通用工艺规范总结一、范围适用于电动螺丝刀的扭矩在装配过程中得到有效控制，确保产品质量。

二、定义2.1 扭矩：在螺纹连接中，为达到一定的预紧力而通过装配工具施加在螺纹紧固件上的作用力矩，也称为扭力。

2.2 电动螺丝刀：装有调节和限制扭矩的机构，用于锁紧和旋松螺钉用的电动工具，也称为电动起子。

2.3 批头：安装于电动螺丝刀上，也称为起子头、批嘴等，根据其头部形状的不同可以分为十字批头，一字批头、六角批头、套筒批头、梅花批头等。

三、作业程序3.1 电动螺丝刀的使用3.1.1 工具使用方式使用工具紧固螺钉时，要采用正确的紧固方式，尽量保证使用时电动螺丝刀的作用力与紧固面垂直。

3.1.1.1 安装螺钉时，批头顶端必须完全置入螺钉十字槽内，确认批头与螺钉十字槽相符，左右无晃动感，方可紧固螺钉（须保证螺钉垂直地置入螺孔内，不能倾斜）；3.1.1.2 紧固螺钉时，批头与螺钉安装面垂直，如批头倾斜，螺钉十字槽很容易损坏；3.1.1.3 紧固时，应将电动螺丝刀压紧螺钉，即可螺钉适当的轴向力。

3.1.2 成组螺钉的紧固3.1.2.1 安装成组螺钉的原则是交叉、对称、逐步地紧固。

逐步紧固是先将螺钉拧入三分之一（预装在螺孔内），然后再紧固其余三分之二。

逐步紧固是为了减少被紧固件变形、应力；3.1.2.2 拆卸螺钉时，同样必须按相反方向、依次将所用螺钉都松动一下，然后再完全拧下。

螺母的紧固和拆卸方法和螺钉相同。

四、注意事项4.1 装配前要检测螺钉是否有滑丝、如有需更换。

4.2 根据所装配的螺丝参照《常用螺丝扭矩标准》选择合适档位。

4.3 装配过程中要保持电动螺丝刀与装配面垂直。

五、重点控制事项：5.1 当螺钉和螺母材料不一样时，取两者扭矩较小；5.2 扭矩值一般取上限；5.3对于图纸技术要求中对扭矩有特殊规定的，按图纸要求执行；5.4 锁螺丝的扭矩合适,依据《常用螺丝扭矩标准》；5.5电动螺丝刀锁紧时间不宜过长,应小于10秒；5.6不能使用已损坏的电动螺丝刀头,这样批头易造成螺丝头部磨花。

型号（槽号）
对应十字螺钉规格 <=M2
备注
0#（p0）
1#（p1）
2#（p2） 3#（p3） 4#（p4） 1#（p1） 2#（p2）
M2.5、M3
M4、M5 M6 M8、M10 M2.5、M3 粗短型 M4、M5
P值较大 P值较小 图4 P值示意图

使用注意事项 1、安装螺钉时，确认批头与螺钉十字槽相符，左右无晃动感。 2、螺钉与螺孔同轴，不允许螺钉歪斜放置在螺孔内即进行紧固装 配。
种类分为：普通式（P）和穿心式（C）。 型式分为： 1型—木柄型、 2型—塑料柄型、
3型—方形旋杆型、
4型—短粗型
1P型
1C型
2P型
2C型
3型
4型
规格
表示

1.十字螺丝刀的型号表示为刀头大小（型号） X杆长。

例如2#×75mm，则表示刀头为2号，金属杆 长为75mm（非全长）。
常用型号与对应螺纹规格
螺丝刀 一字螺丝刀： 种类分为：普通式（P）和穿心式（C）。
型式分为：
1型—木柄型、 2型—塑料柄型、 3型—方形旋杆型、 4型—短粗型
规格
16
表示

1.一字螺丝刀的型号表示为刀头宽度X杆长。

例如2×75mm，则表示刀头宽度为2mm，杆 长为75mm（非全长）。
十字字螺丝刀：
3、紧固螺钉时，批头与螺钉安装面垂直，如批头倾斜，螺钉十字 槽很容易损坏。
4、在旋转紧固同时，应压紧螺钉，即给螺钉适当的轴向力。
应该使用跟螺丝尺寸对应的螺丝刀。 螺丝刀要垂直正对螺丝头。 一定要边压紧边转动。
螺丝刀的拿法
螺丝刀的竖向拿法
螺丝刀的拿法

电动螺丝刀操作指导书
（ISO9001-2015）
一、操作步骤
1.1接上或卸下起子头时，以指尖将起子帽向上推；
1.2插入电源并将开关设在“F”的位置，装上起子头，预先调整锁紧螺丝所需扭力段的位置；
1.3手按开关压板式起动，按扣板机拉向自已的方向，然后开关就会打开“ON”来启动马达运转，开始操作锁螺丝。

当螺丝锁付超出设定扭力时，离合器会自动打滑，起子头停止转动，作业完成；
1.4当手按开关压板放开时，起子电源就关闭，马达停止工作，如此重复操作可继续使用，如要松开螺丝时，开关应放在“R”位置，按上述操作即可完成；
1.5调整扭力由底部之扭力调整环来调整，其机身本身段数并不代表输出扭力值，以扭力表来表示。

二、锁紧扭力值参照表
扭力值单位为kgf-cm
软材料：表示被锁物为塑料或锡、锌等软金属材料，或被夹物质为软材料可视实际情况而依据软材料的扭力标准。

硬材料：表示被锁物为铁、钢、铜等高强度高硬度材料。

三、设备保养
1.1电批锁紧时间不宜过长,应小于10秒；
1.2连续使用时间过长，导致马达发热时应停止使用，待完全冷却后方可使用；
1.3每天作业完成后，应清洁保养，以延长使用寿命；
1.4每月对电动螺丝刀锁紧扭力进行校准，校准合格方可使用。

电动螺丝刀扭力控制操作使用标准
公司电动螺丝刀的扭力值使用范围为5 kgf.cm～25 kgf.cm。

共分10刻度，每个刻度变量为2 kgf.cm。

调整扭力由底部之扭力调整环来调整，顺时针旋转调大扭力，逆时针旋转调小扭力。

据扭力刻度指示，初步设定电批扭力值5.5±0.5 kgf.cm 。

(Kgf.Cm代表在一厘米处所承受的力是1千克力. )
. 刻度调节后不可直接使用，需实际量测其扭力值是否符合规定要求。

使用扭力测试仪确认其扭力值
a.打开扭力测试仪开关
b.按归零键，使仪器显示数字归零
c.电批卡在测试头上，顺时针旋转至自然停止
d.观察其屏幕显示之数字即为电批实际扭力值（可反复几次，确认其数字显示一致）
使用电批进行螺丝锁附作业：
a.操作时将电批拿直,电批头紧贴螺丝头缺口
b.电批要垂直于锁螺丝面,螺丝锁下是垂直的
c.锁螺丝的力矩合适,公司一般五金类机壳为6～7.8kgf.cm（M3机械螺丝）.
塑料机壳为3～3.9kgf.cm（ST3自攻螺丝）。

其他螺钉的扭力可根据螺丝扭力标准选择，如下表
注：Ф为公制螺丝(机械及自攻螺丝皆适用)
# 代表英制螺丝
d.电批锁紧时间不宜过长,应小于10秒.
e.不能使用已损坏的电批头,这样批头易造成螺丝头部磨花.。

#2
备注：软材料：表示被锁物为塑料或锡、锌等软金属材料，或被夹物质为软材料可视实际 情况而依据软材料的扭力标准。 硬材料：表示被锁物如：铁、钢、铜等高强度高硬度材 料。
编制
审核
批准
硬材料 0.15 0.22 0.32 0.48 0.7 1 1.1 1.5 2 3.2 4.5 6 10 16 21 30 50
软材料 0.08 0.11 0.16 0.24 0.35 0.5 0.55 0.75 1 1.6 2 3 5 8 10.5 15 25
起子头编号
扭力误差
#0
#1
0%~30%
3.3 选择要测试的电动螺丝刀，放入1#或2#螺丝刀头上，然后将螺丝刀头垂直放入测试 孔内，按下电动螺丝刀开关面板，启动螺丝刀，至电动螺丝刀将刀头锁紧放开开关面 板，读取面板最终显示数值，即螺丝刀此时的输出扭力。 3.4 按照工艺文件MH/WD208要求，将电动螺丝刀扭力调整至适合该型号螺钉的刻度上， 并用扭力计测试输出扭力，因每把编号电动螺丝刀实际输出扭力有所差异，以扭力计测 试数据为准。
编制
审核
批准
电动螺丝刀点检规范
一、目的 规范锁螺丝作业遵循标准，以确保产品质量 二、适用范围 需要锁螺丝的产品均适用 三、内容 1.螺丝尺寸与标准螺丝锁紧扭力参照表(单位：kgf.cm)
文件编号 版本 页码
XPJM-QS-630-003-A/0 A/0
螺丝尺寸 M1 M1.1 M1.2 M1.4 M1.6 M1.7 M1.8 M2 M2.2 M2.5 M2.6 M3 M3.5 M4 M4.5 M5 M6

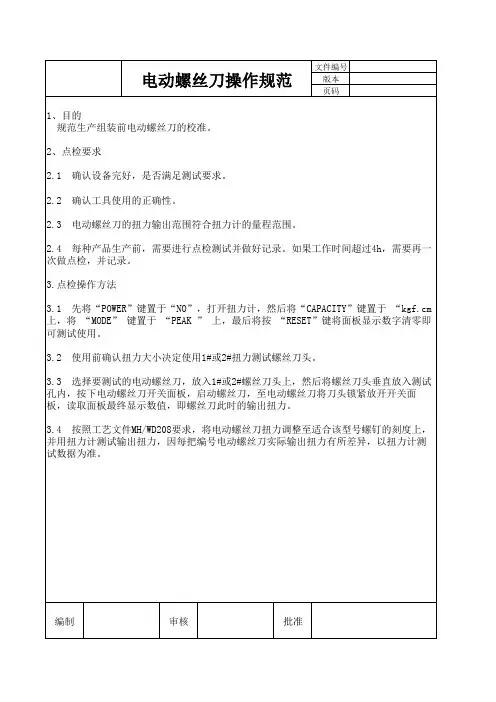

电动螺丝刀操作规范
1、目的 规范生产组装前电动螺丝刀的校准。 2、点检要求 2.1 2.2 2.3 确认设备完好，是否满足测试要求。 确认工具使用的正确性。 电动螺丝刀的扭力输出范围符合扭力计的量程范围。

电批（电动螺丝刀）操作规程
1.目的在生产过程中，电动螺丝刀工序操作是主要工序之一，螺丝打不好（滑牙、打爆等）都直接影响产品的质量，因此正确掌握电动螺丝刀使用是很重要的，以确保产品的质量达到要求。

2.适用范围：生产过程中电动螺丝刀工序操作都适之。

3.作业要求：
电批是将电能转换成动能（机械能）来带动批咀旋转，以达到拆、装螺丝的一种工具。

电批本身有三个开关：电源开关、转向开关及力度开关。

（1）电源开关控制整个电批的工作与否；
（2）转问开关是用来改变批咀的转动方向（即可将螺丝旋入或旋出）
（3）力度开关是用来控制旋转力的强弱的，在使用时应注意将此开关调好（力度太弱时不能将螺丝板动，也无法将螺丝拧紧，力度太强会损坏螺丝头胶件或使螺丝滑牙等缺陷的产生）
4.特别注意以下几点：ロ
（1）不同规格的螺丝由于所需扭力不一样，不能在同一工序上完成。

（2）电批头选用时应与螺丝的规格相匹配（如圆头和介
子头带帽的），以免出现螺丝头滑牙的缺陷。

ロ（3）电批与螺丝在垂直方向成一线，不能斜。

1.0目的规范电批使用方法，确保和提高产品质量、满足客户需求。

2.0范围：本规范适用于本公司生产部电批管理，各种产品螺纹连接装配的使用操作，以及作为制作工艺文件、现场工艺控制、生产螺纹连接工具配备的依据，同时，也可以作为检验产品连接可靠性实验的参考。

3.0职责：作业员负责，生产组长、生产线PE、IPQC及工艺人员监督。

4.0说明：4.1力矩在螺纹连接中,为达到一定预紧力而通过装配工具，施加在螺纹紧固件上的力度.表示相同意思的称谓有: 扭矩、扭力。

4.2力矩国际单位为“牛顿·米”（N·m）,工程单位为“千克力·米”（kgf.cm）,换算关系:98N.m=10kgf.cm(我司生产中一般以kgf.cm为单位)。

4.3电批：常用和称谓有电批、电动起子、电动螺钉旋具等。

4.4电批批头：安装于电批上，常用称谓有起子头、电批咀等。

4.5批头根据其头部形状不同：有十字批头、一字批头、六角批头、套筒批头、六角花型批头等。

5.0正文：5.1 本规范目的在于从装配角度去控制螺纹连接的可靠和防锈，装配可靠性的控制在于保证足够的预紧力，下面就影响螺纹连接可靠的装配要素及各要素的控制方法加以详细说明。

5.1.1紧固力矩是影响螺纹连接可靠性最主要因素，选择适当的紧固力矩是保证预紧力和防止螺纹紧固件机械损伤的关键。

5.1.2紧固件扭力大小的确定主要由以下因素制约：螺纹紧固件公称直经是影响紧固力矩最主要的因素，要在其他条件相同的性况下，公称直经越大，所需紧固力矩也越大。

5.1.3螺纹紧固件与连接件之间结合面的润滑程度和粗糙度紧固扭矩主要同三部份组成，50%用来克服螺纹紧固件和螺纹连接件结合面之间的摩擦力矩；40%用来克服螺纹副之间的摩擦力矩，其余10%用来克服螺纹副之间的反拧力矩。

5.1.4可见结合面之间的粗糙度和润滑程度也直接影响紧固力矩的大小，保证足够的预紧力，对粗糙结合面的连接，应使用较大紧固力矩；而对于光滑结合面，就可使用较小紧固力矩。

设备名称
电动螺丝刀 设备功能 调节螺丝 文件编号 设备型号 CL-3000 厂 商 新 力 达 版 本 B0 一﹑各部件名称(附图)
名称﹕1﹑刀头 2﹑连接轴套环 3﹑连接调整螺母 4﹑扭矩调整螺扣 5﹑开关拉杆
6﹑正反开转开关 7﹑5极插头 8﹑连接环 9﹑连接器 10﹑挂架 14﹑螺丝刀与变压器的连接线
二﹑使用说明
2.1 将变压器五极插头插入螺丝刀的指定插孔。

2.2 选择合适的刀头﹐推上螺丝刀前端的连接轴套环插入刀头。

2.3 使用前将正/反转开关设到FOR(正转)﹑REV(反转)的任何一方﹐按下开关拉杆确
认其旋转情况。

2.4在需要扭矩值预先定好的情况下﹐将扭矩调整螺母套环往上顶后转动﹐调整设定
扭矩。

固定扭矩调整螺母时要对准螺母的红色标志与凹部位置。

2.5 起动螺丝刀﹐拧紧螺丝并自动停止后确认螺丝的拧紧情况﹐螺丝紧固不足时就
将扭矩调整螺母向上方调整﹐若过紧就稍松开一些螺母﹐如此一边反复调整一边找到最佳位置。

核 准
审 核 制 作 日 期
1
2 3 4 5 6 7 8 9 11 10。

螺丝刀的使用及力矩测定教育目的：规范螺丝刀的使用方法及力矩设定、测定方法，从而保证产品品质。

一、螺丝的分类一般螺丝自攻螺丝一般螺丝自攻螺丝螺丝型号设定力矩螺丝型号设定力矩M4二、螺丝刀分类1、电动螺丝刀：电动螺丝刀以电力为动力，使用在力矩要求较严格的场合；适用于一般螺丝和自攻螺丝。

2、气动螺丝刀：气动螺丝刀以压缩空气为动力，使用在力矩要求较宽松的场合；适用于一般螺丝。

三、电动螺丝刀使用注意事项1、电源不可插错，使用相应的电压。

2、螺丝刀转动时正反切换开关不可切换。

3、安装刀头时不可用锤子将刀头敲进螺丝刀。

4、刀头不准对准人，以免伤人。

5、螺丝紧固后螺丝刀不可连续击打。

6、根据需求的力矩选用适合的螺丝刀，尽量使用螺丝刀力矩的中间值。

7、每周确认一次螺丝刀中碳刷的磨损状况，当碳刷磨损到损耗线时及时更换碳刷。

（有的碳刷无磨损线则自行判断是否需要更换。

8、每周一次将螺丝刀的碳刷取下，吹干净螺丝刀中的碳刷灰。

注意事项1、刀头不准对准人，以免伤人。

2、根据需求的力矩选用适合的螺丝刀，尽量使用螺丝刀力矩的中间值。

3、安装刀头时不可用锤子将刀头敲进螺丝刀。

4、螺丝刀停止转动后，停1-2秒在松开开关。

5、每天在气动螺丝刀进气管孔内滴2-3滴气管油。

五、力矩分类1、设定力矩：就是螺丝刀自身设定的力矩。

设定力矩分为：动力矩和静力矩动力矩就是以很快的旋转速度将螺丝紧固是的力矩，反之则是静力矩（如：用手动螺丝刀紧固螺丝）。

2、拧松力矩：就是将螺丝瞬间拧松时的力矩。

六、力矩测定------力矩测试仪注意：不可以测定超出力矩测试仪力矩范围的力矩。

1、设定力矩测试仪器：HP-50 (力矩测定范围：0-5N·M)2、拧松力矩测试仪器：50DPSK (力矩测定范围：0-5N·M)电源开关复位校正归零校正、测定切换键力矩单位切换键刻度盘读数指针。

螺丝刀的正确使用方法提起螺丝刀，谁都会说：没有不会用的。

其实不然，没经过正规培训的维修人员，就因不能正确使用螺丝刀，常常导致螺丝刀、螺丝损坏，甚至发生小的身体伤害。

现就螺丝刀的分类和正确使用方法作一介绍。

1 螺丝刀分类螺丝刀的种类很多，分类方法也很多。

按照手柄的材料和结构的不同，可分为木柄、塑料柄、夹柄和金属柄等4 种。

按照头部形状的不同，可分为一字型和十字型2 种。

一字型螺丝刀用来紧固或拆卸带一字槽的螺钉、木螺丝和自攻螺丝等。

螺丝刀规格用柄部以外的体部长度表示，常用的有100，150，200，300，400mm 等。

十字型螺丝刀是专供紧固或拆卸带十字槽螺钉的，其长度和十字头大小有多种，按十字头的规格分为4 种型号：适用的螺钉直径1号为2.0～2.5 mm，2 号为3～5 mm，3号为6～8 mm，4 号为10～12 mm。

另外，还有一种组合式螺丝刀，它配有多种规格的一字头和十字头，可以方便更换，具有较强的灵活性，适合紧固和拆卸多种不同的螺丝。

2 螺丝刀的正确使用方法以右手握持螺丝刀，手心抵住柄端，让螺丝刀口端与螺栓或螺钉槽口处于垂直吻合状态。

当开始拧松或最后拧紧时，应用力将螺丝刀压紧后再用手腕力扭转螺丝刀；当螺栓松动后，即可使手心轻压螺丝刀柄，用拇指、中指和食指快速转动螺丝刀。

对于电气装置接线桩头的小螺丝，使用螺丝刀时，可用食指顶住木柄的末端捻旋。

使用较长螺丝刀时，可用右手压紧并转动手柄，左手握住螺丝刀中间部分，以防螺丝刀滑脱。

需要注意的是，左手不得放在螺钉的周围，否则螺丝刀滑出有可能将手划伤。

3 使用螺丝刀应注意的安全问题（1）电工带电维修时禁止使用金属杆直通柄顶的螺丝刀，应选择带绝缘手柄且在金属杆上穿绝缘套管的螺丝刀。

使用螺丝刀前先检查其绝缘是否良好，避免因绝缘不良发生触电事故，同时擦净螺丝刀柄和口端的油污，以免工作时滑脱而发生意外。

使用后要擦拭干净。

使用螺丝刀紧固或拆卸带电的螺丝时，不得触及螺丝刀的金属杆，以免发生触电事故。

电动螺丝刀操作说明
一、
欧阳歌谷（2021.02.01）
二、简介图示
力矩调
节标识
各种规
格批头
三、使用步骤
1、接通电源6。

5
2、按下启动开关4本机即工作，放开立即停止。

3、换向拨动开关5，向上推为反转，向下为正转。

4、批头1可根据需要更换，把夹头2往里压入，即可拔下和插入批头。

5、扭力调节旋钮3往顺时针转动则力矩增大，反之减少。

6、工作中如需调节转动方向，必须先放开启动开关4，再拨动开关5。

7、吊环7为悬挂用。

四、注意事项
1、在正式工作前，必须选择合理的输出力矩，建议塑料件为
1.5，金属件为6。

2、要改变旋转方向前，必须放开启动开关停止工作，以免损坏电机。

3、在装卸螺丝时，本机必须与工件垂直。

4、建议悬挂起来使用，提高工作效率。

5、不得擅自拆卸机器。
