力矩扳手使用方法培训PPT幻灯片

  • 格式：ppt
  • 大小：646.50 KB
  • 文档页数：31

下载文档原格式

  / 31

合集下载

力矩扳手及工具工装保护39页PPT

力矩扳手及工具工装保护39页PPT
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
力矩扳手及工具工装保护
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
Байду номын сангаас
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非

扭力扳手课件ppt

扭力扳手课件ppt
于分析和改进。
高精度化发展
总结词
高精度化是扭力扳手未来发展的重要趋势，以满足更严 格的工业标准和要求。
详细描述
高精度扭力扳手采用先进的制造技术和材料，确保更高 的测量精度和重复性。这有助于减少人为误差和提高工 作质量，尤其在精密机械、航空航天和汽车制造等领域 具有重要意义。
多功能化发展
总结词
多功能化是扭力扳手未来的另一重要发展方向，以满 足多样化的应用需求。
用途
在汽车维修、机械制造、建筑等 领域广泛应用，是维修人员和工 程师必备的工具之一。
种类与特点
种类
手动扭力扳手、电动扭力扳手、气动 扭力扳手等。
特点
精度高、易于操作、耐用性强、适用 范围广等。
扭力扳手的工作原理
工作原理
扭力扳手通过内部弹簧或棘轮等机构，将扭矩传递到螺栓或螺母上，当达到预 设的扭矩值时，扳手会发出咔嚓声或震动，提示用户停止操作。
扭力扳手课件
目录
Contents
• 扭力扳手简介 • 扭力扳手的使用方法 • 扭力扳手的维护与保养 • 扭力扳手的应用实例 • 扭力扳手的常见问题及解决方案 • 扭力扳手的发展趋势与未来展望
01 扭力扳手简介
定义与用途
定义
扭力扳手是一种能够测量和控制 的扭矩的扳手，主要用于紧固或 拆卸螺栓和螺母。
详细描述
在建筑行业中，扭力扳手用于安装和拆卸各种紧固件，如钢结构和混凝土中的螺栓和螺母。其高强度 的设计和精确的扭矩控制能够确保工作的安全可靠，同时提高工作效率。
航空工业中的应用
总结词
高精度、安全保障、可靠性要求高
VS
详细描述
在航空工业中，扭力扳手用于各种飞机部 件的组装和维修。由于对安全性和可靠性 的高要求，扭力扳手需要具备高精度和稳 定的性能，以确保飞行的安全。

扳手PPT课件

扳手PPT课件

扳手的种类
总结词
扳手有多种类型，包括开口扳手、梅花扳手、套筒扳手等。
详细描述
开口扳手是最常见的扳手类型，适用于标准规格的螺栓和螺母；梅花扳手适用 于需要更大扭力的螺栓和螺母；套筒扳手则适用于需要快速更换螺栓和螺母的 场合。
扳手的工作原理总结词扳手通过杠杆源自理，利用力矩来拧紧或拧松螺栓和螺母。
详细描述
扳手PPT课件
目 录
• 扳手简介 • 扳手的选择和使用 • 扳手的维护与保养 • 扳手的应用场景 • 扳手的发展趋势
01
扳手简介
扳手的定义
总结词
扳手是一种手动工具，用于拧紧 或拧松螺栓和螺母。
详细描述
扳手通常由金属制成，是一种简 单的杠杆原理工具，用于拧紧或 拧松螺栓和螺母，是工业和家庭 维修中常用的工具之一。
家用工具箱
在家用工具箱中，扳手是必备工具之 一，用于维修家电、家具或日常生活 中的其他物品。
家用扳手通常较小，方便携带和使用 ，能够满足一般家庭维修需求。
工业维修与制造
在工业领域，扳手的应用非常广泛，涉及到各种设备和机械 的维修与制造。
工业扳手通常较大，具有更高的强度和耐用性，能够承受较 大的扭矩和压力，确保维修和制造工作的顺利进行。
选择合适的扳手类型
02
根据作业需求，选择合适的扳手类型，如开口扳手、管钳扳手
、梅花扳手等。
考虑扳手的材质和耐用性
03
选择高品质的扳手，以确保其耐用性和可靠性，减少在工作中
出现故障或损坏的可能性。
扳手使用的注意事项
01
02
03
确保操作空间充足
在使用扳手时，确保有足 够的空间进行操作，避免 与周围的物体发生碰撞或 挤压。

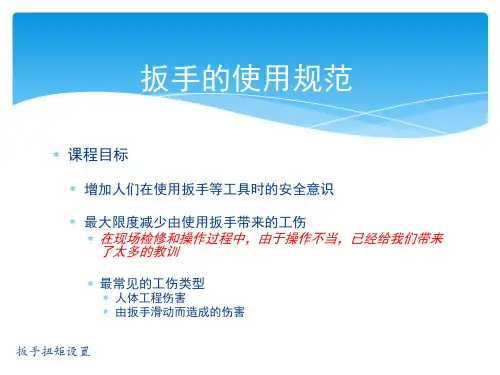

扳手扭矩设置PPT课件

扳手扭矩设置PPT课件
如果扳手在使用时手柄被拔出来，有造 成以下伤害的风险
失去平衡 扳手滑脱击中使用者
扭矩扳手上的手柄可能被拔出来
扳手扭矩设置
在使用前对工具进行检查这是每位员工的职责
使用扳手前的注意事项
在使用前检查工具的状况是每一位员工的职责
这个工具是否适合完成这项任务 工具的状况是否适合使用
视觉观察是否存在破坏和磨损
请在开始工作前，识别下列风险：
万一扳手从螺母上脱出，会有哪些风险？
手指挤伤 头部被扳手击伤 坠落
身体失衡 平台有问题
人体伤害
避免风险的措施
使用适合的扳手 正确使用扳手 保持身体平衡 使用合适的平台 进行热身活动，保持关节和肌肉灵活
扳手扭矩设置
扳手滑落，会造成头部伤害 扳手脱出会造成手部伤害
DIN 43673碟簧 (油脂润滑, µtotal = 0.05):
M8: 10 Nm M10: 20 Nm M12: 40 Nm
扳手扭矩设置
扳手扭矩设置
The End
扳手扭矩设置
在使用可调扳手前应评估是否其他类型的扳手更适合这项任务。一般来说，不推荐使用可 调扳手，因为它的锁定装置很容易磨损，增加了紧固时扳手滑脱的风险。
扳手的典型损坏
每个人都意识到他们对于安全的责任这是很重要的－使用工具前进行检查就是其 中很重要的一项。
举例说明在生产过程中发现损坏的工具是很容易的 在某机舱工厂某部门仅仅十分钟就检查出若干磨损的扳手
工作平台
必要时应在工作平台上使用扳手
在使用扳手时,扳手有可能脱出螺 母,因此在工作中一定要保持用力 均衡,身体保持平衡
使用扳手时,仅站在爬梯上,而非工作平 台上, 存在身体失去平衡的风险
扳手扭矩设置

力矩扳手使用方法.

力矩扳手使用方法.

棘轮部的切换杆如果未 到位就拧紧，则可能引 棘轮机构的啮合不良， 加力时，脱出。
可能引起扳手破损，人 员伤害。
×○
使用时，需注意把手处是否有油、 润滑脂类。
操作时，一定要先将把手部及手部的油类 擦拭干净。 操作时手打滑，可能引起人员伤害。
长期未使用的扳手，其力矩 值可能已变化，需校正。
使用时，请再次校正。 否则可能引起力矩不足或过拧紧。
力矩扳手
要求测量螺栓・螺母等拧紧力矩或要求按规定的力矩进行 拧紧时所使用的工具。
力矩扳手在接触网上的应用
作用：仅用于将螺丝、螺栓和螺母拧紧到所需的力矩上。
技术参数
扭矩范围：20-100Nm 方头尺寸：12.7 长 度：340mm 重 量：490g 优 点： 1.材质优异，经久耐用 2.可预先设定扭矩，达到预设扭矩后即空转，保证 每次工作质量准确一致 3.预设方法简便快捷，手柄上有指针式读数指示 4.可用于拧紧，也可用于拧松，轻移转换按扭，即
可控制正转或反转
力矩扳手使用方法
1.首先在扭矩扳手上设定所需扭矩值。 2.预设扭矩值时，将扳手手柄上的锁定环下拉，同时转动
手柄，调节标尺主刻度线和微分刻度线数值至所需扭矩 值。调节好后，松开锁定环并锁定。 3.在扳手方上装上相应规格套筒，并套住紧固固件，在手 柄上缓慢用力。施加外力时必须按标明的箭头方向。当 拧紧到发出信号“咔哒”的一声（已达到预设扭矩值）， 停止加力。一次作业完毕。 4.大规格扭矩扳手使用时，可外加接场套杆以便操作省力。 5.如长期不用，调节标尺刻线退至扭矩最小数值。
力矩扳手使用注意事项
（1）拆卸紧固的螺栓或螺母时，扭力扳手的尾端禁止加接套管。 （2）达到预置扭力时当听到“咔哒”声响后立即停止施力以保

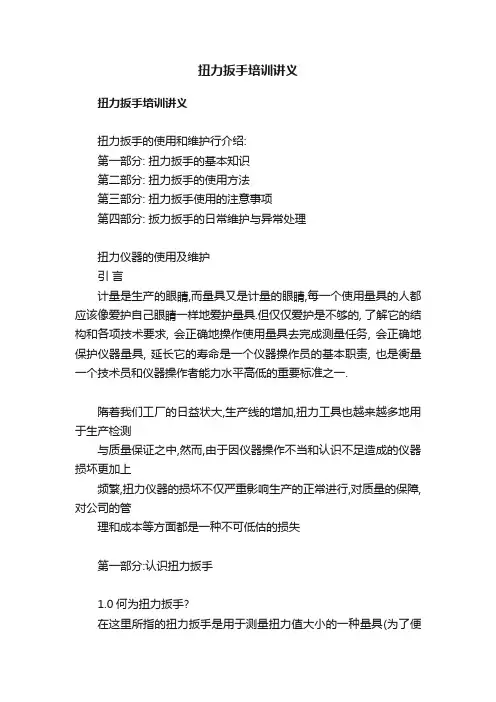

扭力扳手培训讲义

扭力扳手培训讲义

扭力扳手培训讲义扭力扳手培训讲义扭力扳手的使用和维护行介绍:第一部分: 扭力扳手的基本知识第二部分: 扭力扳手的使用方法第三部分: 扭力扳手使用的注意事项第四部分: 扳力扳手的日常维护与异常处理扭力仪器的使用及维护引言计量是生产的眼睛,而量具又是计量的眼睛,每一个使用量具的人都应该像爱护自己眼睛一样地爱护量具.但仅仅爱护是不够的, 了解它的结构和各项技术要求, 会正确地操作使用量具去完成测量任务, 会正确地保护仪器量具, 延长它的寿命是一个仪器操作员的基本职责, 也是衡量一个技术员和仪器操作者能力水平高低的重要标准之一.隋着我们工厂的日益状大,生产线的增加,扭力工具也越来越多地用于生产检测与质量保证之中,然而,由于因仪器操作不当和认识不足造成的仪器损坏更加上频繁,扭力仪器的损坏不仅严重影响生产的正常进行,对质量的保障,对公司的管理和成本等方面都是一种不可低估的损失第一部分:认识扭力扳手1.0何为扭力扳手?在这里所指的扭力扳手是用于测量扭力值大小的一种量具(为了便于讲解.这里把所有的扭力仪器统称为扭力扳手,包括扭力表, 扭力批, 扭力扳手, 扭力起子它能够把负荷在测量器一头的力值通过自身的内部机构表现出来.在当今的机械制造领域被广泛应用, 在测量螺丝扭矩, 破坏扭断力及紧固螺丝件方面是一种不可缺少的仪器.我们厂主要用于生产中紧固螺丝.螺杆和工程质量保证中的测量等方面2.0 扭力扳手的分类:根据扭力仪器的显示方式和工作原理,扭力仪器共分为三大类:其单位目前有Kgf.cm lb. In N.m1. 扭力表依据力的反作用性,通过外部对其测力点施加扭矩,带动仪器内部已经施加了一定负荷的杠杆机构,传动机械齿轮使表盘上的指针在外部施加的力的作用下进行有规律的转动,从而显示出现有的扭矩值2. 扭力批(也称扭力起子):根据力的特性,采用负向施加力的动作,当外部施加的扭力达到一个已经设置好的数值且等于内部设定力值时,内部跳档机构动作,并且能听到啼嗒的声响时,表示已达到默认值.3. 扭力扳手(也称扭力扳子)原理与扭力批近似.采用杠杆原理与跳文件机构并用,当外部施加的扭矩大于内部设定的力值时, 内部跳档机构动作且卸力, 表示已经达到预设的力值, 同时可以听到由跳档产生的声响.下面是各种扭力工具的示图与各部件名称:下图是扭力表:a. 受力棘爪b.表盘c.数值指针d.定值指针e.把手f.加力把持端cf eb da下图是扭力起子:a. 转动连接头 b示值调节指示 c把手a b c下图是扭力扳手a.受力棘爪 b杠杆支点 c管身 d.数值指示 e.把手 f 紧锁装置 g.方向转换钮a d c d e fg3.0扭力仪器各部位的作用a. 受力棘爪-----用于连接外部测力装置的接口.(各类批嘴,套筒和各种辅助工具)b. 方向转换钮-----用于在测量时改娈施力的方向c. 杠杆支点------用于支称施加的力矩d. 数值指示-----显示测量时所受的力值e. 把手--------操作时的施力处f. 紧锁装置------确保所设定的值在操作过程中不会改变g. 定位指针-------当卸除测量时的力矩后,显示出测量时的最大扭力,使该值不会马上消失第二部分:扭力扳手的使用. 了解各种扭力扳手的原理和各部分的作用还不够, 一个合格的技术员, 操作者还需要知道各种扭力扳手的用途, 会合理地选择适当的量具扭力表用于对需要观察其在施力过程中的力值变化且不确定所需要的力值大小的测量和检定.扭力批一般用于较小扭力值的测量,通常不会大于20kg.扭力扳手应用范围较广,在加固扭力时,只需要设定其要求值便可进行操作.相对来讲比较简单.1. 在扭力扳手的使用中,首先要根据测量部品的要求选取适中量程,所测扭力值不可小于扭力器在使用中量程的百分之二十,太大的量程不宜用于小扭力部品的加固,小量程的扭力器更不可以超量程使用2. 在使用扭力扳手时,先将受力棘爪连接好辅助配件(如套筒,各类批嘴),确保连接已经没问题.在加固扭力之前, 设定好需要加固的力值, 并锁好紧锁装置, 然后调整好方向转换钮到加力的方向3. 测量时,手要把握住把手的有效范围,沿垂直于管身方向慢慢地加力直至听到到达已设定的量值后发出的声音.在施力过程中, 按照国家标准仪器操作规范, 其垂直度偏差左右不应超过10度.其水平方向上下偏差不应超过3度, 我厂在使用过程中操作人员应保证其上下左右施力范围均不超过15度详细如下图施力方向垂直于管身左右偏差不超过10度施力水平方向上下偏差不应超过3度4. 为了不使测量结果因水平和垂直方向上的偏差而产生影响,在测量时,应在加力把持端上施加一个垂直向下的稳定力值.5. 扭力扳手的读数:1. 如果是带表扭力仪器.直接读取指针所指示的数据为测量数据值.2. 如果是套筒加副刻度指示器.应先读取主刻度上的刻度值, 再加上副刻度或微分筒上的刻度值之和为测量数据值.第三部分:扭力扳手使用注意事项1.扭力扳手是精密机械仪器.操作时应小心谨慎, 不可突然施加作用力而导致内部机构失灵.2.不能把扭力扳手当铁锤使用, 应轻拿轻放, 不可乱丢.3.不能随意拆卸, 更换部件后应送校验组校准, 确认其功能是否满足要求.4.不能超量程工作, 当达到设定值和听到喀喳声后应停止加力.5.不可用异物堵塞, 粘接, 固定扭矩调节套筒或把手.6.在使用时应按PIE或IPQC的指示进行扭矩调整, 操作者调整扭矩值后应得到确认后方可用于生产7.单向扭力扳手不能双向使用, 对于扭力表不可以用于松脱螺母使用8.在使用扭力仪器前应确认扭矩值是否OK.扭力单位是否正确第四部分:扭力扳手常见故障由于扭力仪器是机械原理,内部结构相对简单但精度比较高,如果操作不当很容易造成其仪器的自身损伤,并且甚至可能威胁到操作者的安全.正常的情况下的常见故障有:1. 自锁功能无法调节:产生原因:1.量程调节超出最大量程2.锁定键反向过紧2. 扭力接头打滑:产生原因:1.方向转换钮未拔到位.2.连接头未装到位3.扭力值无法调整:产生原因:紧锁键处于自锁状态4.超出量值未作声响:产生原因:方向调整钮拔错位.5. 测量数值偏大:产生原因: 1.加力速度过快2.扭力表数值指针未归零所有的扭力仪器在使用前都应交由仪校检定并记录入档案,贴允许使用的合格标签,一定时期后必须由校验组进行校准和维护.在使用过程中发现仪器失准应立即交仪验组进行确认, 对于有问题的扭力扳手由仪验组或仪验组指定的机构和人员进行维修, 任何人不得私自拆卸.所有用于生产和测量的仪器必须贴有合格证后方可使用结言通过上面的内容,能了解扭力扳手的原理和其技术性能及如何正确地使用扭力仪器在将来的工作,正规的操作方法不但能得到准确的测量结果,而且可以更好地保护仪和延长其使用时间.下面附带扭力单位转换表:1 in.lb=0.1131Nm1 in.lb=1.1546kgf.cm1 kgf.cm=0.8661in.lb1 kgf.cm=0.098Nm1 Nm =8.8417in.lb1 Nm =10.2040kgf.cm。

现场工具的正确使用培训(PPT 76页)

现场工具的正确使用培训(PPT 76页)

液压表
• 档位介绍及使用方法
液压知识引申
• 压强概念 • 压强的各种单位
液压表
液压表
使用方法
1、首先检查各组件是否出现损坏、裂缝。如 果完好进行一下步骤。
2、开机后选择合适的测量单位。 3、归零ZERO。 4、连接测量软管到液压表输入端。 5、测量软管另一侧连接负载，开始测量。 6、测量完成后先拆负载端，后拆液压表端，
5、施力应平稳缓慢，听到“咔”的声响后，
1-Ⅲ 内六角类及链条扳手
内六角板手
内六方（艾伦扳手）是用于有六角插 口的螺丝工具。
特点：工具是简单，小和轻便。 注意事项：螺丝和工具之间必须 有六个接触面，在使用时不容易损坏 。内六角扳手的大小跟具插口的大小 确定
2-Ⅰ套筒及配件
3-Ⅰ 螺丝批（螺丝刀/改锥 ）
电气、液压测量类
（一） 万 用 表
• 万用表安全使用注意事项及保存
万用表
万用表
万用表
万用表
使用注意事项：
1、检查表笔是否损坏、仪器是否操作不正常。 2、测量时使用正确的接线端、开关位置和量程 3、切勿测量超过万用表标示的额定电压 4、当电池电量指示出现时，请更换电池 5、测试电阻、导通性、二极管或电容之间，应切断电 源，电容应放电 6、切勿在具有爆炸性的气体或蒸汽附近使用仪表
钳形电流表
数字项
1、在通电回路中勿使用仪器 2、请勿在易燃易爆环境中进行测量。 3、请勿在测量过程中接触探棒。 4、请勿在仪器或您的手还是沾湿的情况下作任何测量 5、请勿在测量时打开电池盖或仪器外壳 6、如果发现任何异常（如导线破损、机壳裂缝等）请勿 进行任何测试 7、探棒连接在被测回路时请勿调节功能开关 8、更换电池前，请确保仪器已关机

扭力扳手的构造和其使用和维护培训课件

扭力扳手的构造和其使用和维护培训课件

34
扭力扳手的 校验周期？（检定规程 如何规定？公司如何规定？）
扭力扳手的检定周期一 般不超过一年.(检 定规程要求)
我们公司规定专业厂检定周期为三个月, 其他单位为六个月.
扭力扳手的构造和其使用和维护
36 36
• 常见故障 :
• 简单总结为“一看二转三上台”。“一看”就 是从外观上看扳手零部件是否完整，不完整的要将 缺失部分补充完整；“二转”就是用手转转棘轮、 调整轮看是否灵活卡死，转动不灵活肯定有问题； “三上台”就是把扭矩扳手放在检定仪上进行检测 ，看示值是否在精度等级范围内，示值超差要进行 调试维修。实在无法调试维修的则予以报废。
1级、2级、3级、4级、5级、6级、10级
注：等级越高精度越低
扭力扳手的构造和其使用和维护
5
公司目前使用哪些扭力扳手?
主要使用的扭力扳手有：喀嚓、表盘、数显 1 东方仪器厂生产的喀嚓扳手，精度为4级； 2 日本东日喀嚓扳手、表盘扳手精度为3级； 3 高精度的数显扳手精度为1 级。
扭力扳手的构造和其使用和维护
扭力扳手的构造和其使用和维护
39 39
检定日期和有效期 扭力扳手的构造和其使用和维护
40
定扭工具在日常使用时也需要检测,由各专 业厂内部自检,检定应放在维修班检测,检定 仪必须送到安徽省计量科学研究院检定合格
方可使用，周期一 般为一 周。
扭力扳手的构造和其使用和维护
41
四:扭矩扳手检定仪
检测原理：将被检测扭矩扳手的扳手头
变形
17
杆身与扳头连接处
喀嚓扳手的杆身部位与扳手头连接处需定期
保养,特别是在霉雨季节.此部位生锈扳头坏
了就无法拆卸. 扭力扳手的构造和其使用和维护

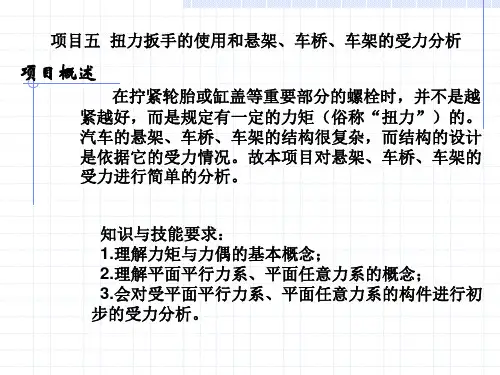

活动一 扭力扳手的使用页PPT文档

活动一 扭力扳手的使用页PPT文档
各力对转动中心O点的矩的代数和等于零，即合力矩等于零。 用公式表示为：
M o (F 1 ) M o (F 2 ) M o 0
记为：
Mo(F)0
上式称为力矩平衡方程。 利用力矩平衡方程，可以分析和计算杠杆、绞车、滑轮等绕
定点（或定轴）转动的简单机械在平衡时，某些未知力的大小。
二、力偶与力偶矩 1．力偶 在日常的生活和生产实际中如图5－6，我们时常会看到汽车司机用双手转动 转向盘驾驶汽车；人们用两个手指头旋转钥匙开门；用两个手指头拧开或关紧 水龙头。转向盘、钥匙、水龙头为何会转动？这是因为人们对这些物体施加了 一对等值、反向的一对平等力。这种由两个大小相等、方向相反的一对平等力 组成的力系，叫作力偶。
例5-1 圆柱直齿传动中，已知轮齿啮合面间的作用力为 Fn＝1KN，啮合角α＝20°，齿轮分度圆直径d＝60mm。试 计算力对轴心O的力矩。
解：方法一：根据力矩的定义来求 Mo(Fn)=Fnh=Fn(D/2)cosα=28.2(Nm) 方法二：根据合力矩定理来求 将力Fn沿半径r方向分解成一组正交的圆周力Ft＝Fncosα与径 向力Fr＝Fnsinα。 Mo(Fn)=Mo(Ft)+Mo(Fr)
=Ftr+0=Fncosαr=28.2(Nm)
3．力矩的平衡 如图5-1-5所示，力FA促使杆AB绕O点作逆时钟方向转动， 而力FB促使杆AB绕O点作顺时钟方向转动，当FA和FB分别对O 点产生力矩的大小相等，方向相反时，转动效应互相抵消，杆AB 处于平衡状态。 由此可知，所有绕定点转动物体平衡的共同规律。如果在绕定点 转动的物体上作用有n个力，各力对转动中心O点的矩分别 为，，…，则绕定点转动物体的平衡条件是：
由经验可知：螺母拧紧的程度不仅与力F的大小有关，而 且与点到力作用线的垂直距离d有关。同样大小的力，如果d 越长，螺母就拧得。

第二章常用工具的认识及使用 PPT

第二章常用工具的认识及使用 PPT
(2)使用方法 •套筒接合器:用作一个改变套筒方形套头尺寸得连接器。 •万向节:套筒得方形套头部分可以前后或左右移动,手柄与套 筒扳手之间得角度可以自由变化,使其成为在有限空间内工作得有用 工具。 注意
超大力矩会将负载施加在套筒本身或小螺栓上。力矩要根据规
9
大家学习辛苦了，还是要坚持
继续保持安静
图2、5 套筒扳手
扳转时,不准在花扳手上任意加套管或锤击。 禁止使用内孔磨损过甚得花扳手。 不能将花扳手当撬棒使用。
2、1、3 套筒扳手得认识及使用
(1)套筒扳手得认识 套筒扳手得材料、环孔形状与梅花扳手相同,适用于拆装位置狭 窄或需要一定扭矩得螺栓或螺母。套筒扳手主要由套筒头、手柄、 棘轮手柄、快速摇柄、接头与接杆等组成,各种手柄适用于各种不同 得场合,以操作方便或提高效率为原则,常用套筒扳手得规格 10～32mm。在汽车装配中还采用了许多专用套筒扳手,如火花塞 套筒、轮毂套筒、轮胎螺母套筒等。
15
同高度与径向尺寸得火花塞套筒。 拆装火花塞时,应套正火花塞套筒再扳转,以免套筒滑脱。 扳转火花塞套筒时,不准随意加长手柄,以免损坏套筒。 棘轮扳手:施加将成手柄往右转可以拧紧螺栓/螺母,往右转
可以松开它们;螺栓/螺帽可以不需要使用套筒扳手而单方向转 动;套筒扳手可以以小得回转角锁住,可以在有限得空间中工作(图2、 10)。
8
•套筒尺寸:有大与小两种尺寸。大得一种可以获得比小得一种 更大得扭矩。
•套筒深度:有标准得与深得两种类型,后者比标准得深2至3 倍。较深得套筒可用于螺栓突出得螺帽,而不适于用标准型套筒。
•钳口:有双六角形与六角形两种类型。六角部分与螺栓/螺 母得表面有很大得接触面,这样就不容易损坏螺栓/螺母得表面 (图2、5)。

扭力扳手的构造及其使用与维护.PPT文档共51页

扭力扳手的构造及其使用与维护.PPT文档共51页
Nhomakorabea 谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
扭力扳手的构造及其使用与维护.
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
55、 为 中 华 之 崛起而 读书。 ——周 恩来

力矩 (2)ppt课件

力矩 (2)ppt课件

对边 斜边
a c
cos-2 力矩
例题：如图所示，求力F对O点的矩。
y
Fy
x
A
y
O
解：由力矩公式得
M。（F）=±Fd
F
M o F M O Fy M O Fx
xFy yFx xF sin yF cos
Fx
x
12
§2-2 力矩
1、求图中荷载对A、B两点之矩
讨论：如图所示，怎样利用力矩的原理来 提高转动效应？
1、增加力的大小
O
2、增加力臂的长度
10
§2-2 力矩
5、合力矩定理
平面汇交力系的合力对于平面内任一点之矩 等于所有各力对该点之矩的代数和。
M O F M O F1 M O F2 ...... M O FN
补充：在直角三角形中
sin
15
§2-2 力矩
16
17
解：
MA =±Fd= - 8×2 = -16 kN ·m
(a)
MB =±Fd= 8×2 = 16 kN ·m
13
§2-2 力矩
2、如图所示： F1 50 kN F2 100 kN AB 6 m 试分别求F1 、F2 对 A 点的矩。
F1
B
解：力F1使杆 AB 绕 A 点逆时针转动
30o F2
3、力矩的性质 （1）力矩的大小不仅与力的大小有关，同时与矩心的 位置有关。 （2）当力的大小等于零或力的作用线通过矩心时，力 矩为零 （3）当力沿其作用线移动时，力矩不变。
7
§2-2 力矩
应用：
8
§2-2 力矩
4、讨论 请同学们想一想，还有哪些在生产生活 中应用了力矩的原理？

力矩扳手使用说明R0

力矩扳手使用说明R0

力矩扳手的正确使用什么是扭力?根据韦伯斯特定律：一定的距离内对一个物体施加的一个扭转力叫扭力，或称扭矩。

扭力等于力乘以力臂（即力到转动中心的距离）。

扭力的测量基于杠杆的基本原理。

Torque Example使用加长杆的计算•长度(L) = 扳手的有效长度，即，测量距离为从方头的中心点到手柄的中间点。

•要求的扭力(TA) = 要求施加在紧固件上的扭力。

•加长杆长度(A) = 测量到的长度，即，从加长杆驱动中心点到扳手方头的中心点之间的距离。

•实际读数(TW) = 使用加长杆后在表上的读数，此值应小于要求的扭力。

案例：使用250 ft. lb的扭力扳手和2” 的鹰爪式开口扳手L = 有效长度18.75”TA = 250 ft. lb.A = 2”18.75" x 250 ft. lb.18.75" + 2”= TW实际读数226 ft. lb.当使用蟹脚时，尽量使蟹脚与力矩扳手杆方向上保持垂直，否则需要计算力矩值优先选用当使用套筒工具时，不存在力矩变化，不需要力矩计算•确保被使用力矩扳手的校验期是有效的•推荐使用量程的30%--80%•严禁过扭力使用。

•使用完成后把力矩值调制最小值归还•避免与水及腐蚀性物质接触。

•避免工作环境温度剧烈变化时使用。

所有扭力扳手的精度保证是从满量程的20%起到满量程的范围内不要使用20%以下的部分选择扭力扳手的依据是使被测的点位于扳手量程的中点。

以增加扳手的使用寿命，提高精确度，并使操作者容易使用。

手持的部位应在扳手手柄的中间。

此项对测量的精度至关重要。

加力近预置点时应平稳缓慢，不可使用冲力。

达到预置点后应立即停止加力。

扭力扳手为测量器具，应时常清洁，存放在条件较好的地方。

扳手跌落后应重新标定。

不要超范围使用。

使用前要求在满量程处至少预热三次。

选择与规范要求相同单位的扭力扳手。

使用加长杆后应重新计算测量值，并可能会造成扳手的损坏。

正确使用可延长扳手的寿命。

《汽车常用工具与设备使用》-教学课件-07-任务七 扭力扳手、气门拆装工具使用

《汽车常用工具与设备使用》-教学课件-07-任务七 扭力扳手、气门拆装工具使用

3 知识讲解 力矩扳手
手动力矩扳手ห้องสมุดไป่ตู้
手动扭力扳手是由人给扳手施加一个力产生力矩，达到预期力矩值。手动力矩扳手按照工作方式不同分为 声响式扭力扳手、表盘式扭力扳手、指针式扭力扳手和数字式扭力扳手等。
3 知识讲解 力矩扳手
声响式力矩扳手
声响式扭力扳手由锁止螺栓、活动套筒、力矩刻度、换向扭、棘轮、扳手方榫和扳手杆等组成。
难点
1、力矩扳手的数据读取 2、气门组件的拆装
3 知识讲解 力矩扳手
力矩扳手的作用与分类
力矩扳手又叫扭矩扳手、扭力扳手、扭矩可调扳手，在汽车检查维修过程中用来对各种螺栓施 加一定的紧固力矩。按照驱动方式可分为电动力矩扳手和手动力矩扳手。
3 知识讲解 力矩扳手
电动力矩扳手
电动力矩扳手又叫扭矩可调电动扳手，是电动扳手的一种，工作方式是以电驱 动完成工作，其最主要特征就是可以设定扭矩，并且扭矩可调。
3 知识讲解 气门弹簧拆装架
气门弹簧拆装方法
1.将汽缸盖总成平放在工作台上； 2.取出各缸液压挺柱，拆卸时将液压挺柱做好标记，液压挺柱不可互换； 3.用气门弹簧拆装器压下，取出气门锁片和气门弹簧； 4.拆卸气门时必须做好标记，气门不可互换； 5.用气门油封钳取出气门油封； 6.用专用工具取出气门导管；安装气门导管前应检查座孔和导管是否合格，导管安装 为过盈配合，最好用专用工具压入气门导管； 7.将气门油封涂上机油，用专用工具安装气门油封； 8.在气门上涂上机油进行安装，注意区分进排气门，不要装错； 9.用气门弹簧拆装器装入气门弹簧及锁片，注意检查气门弹簧高度是否正常，气门弹 簧有无断裂等情况。
3 知识讲解 气门弹簧拆装架
气门弹簧拆装注意事项
1.使用时将拆装架的托架抵住气门中间位置，压环对正气门弹簧座； 2.压缩或放松气门弹簧时，要均匀用力； 3.气门弹簧锁片一定要安装到位，安装完毕后用锤子轻轻敲击气门弹簧锁片，以确认是 否安装到位； 4.注意气门、液压挺柱的初始位置，不能装错。

力矩扳手使用方法

力矩扳手使用方法

力矩扳手使用方法及标准
拧紧或旋松螺栓或螺母时力矩扳手旋转所使 用的力，称为旋转力。
A长(m) × B力(N) = AB (N・m)
力矩知识
力矩扳手使用方法及标准
数显扭矩扳手
预置式扭力扳手
力矩扳手的选择条件最好以扭矩值在力矩扳手量限值 的20%～80%之间为宜。
必须确保力矩扳手有合格证，并在期限范围内。
×
力矩扳手使用注意事项
7.在使用扭矩扳手时，调整操作姿势尽量使用拉力， 防止人员跌倒，不要产生反弹力、用身体去压、用 脚踩踏加力。
×
力矩扳手使用注意事项
8.力矩扳手使用后，要将可能引起故障、精度不良、 生锈等的灰、脏物、泥、油、水等脏物擦拭干净， 放到扳手箱中保管。应避免水侵入扭力扳手，以防 零件锈蚀、损坏传感器及电子元件。
√
力矩扳手使用注意事项
9.首次使用或长期未使用的力 矩扳手需要使用时，先以高扭 力操作5-6次以使其组件能得 到内部特殊润滑剂的充分润滑。
力矩扳手使用

目
录
1 力矩扳手简介 2 力矩扳手使用方法及标准 3 力矩扳手使用注意事项 4 常见螺栓扭矩标准
力矩扳手简介
➢ 力矩扳手（扭矩扳手或扭力扳手）是一种 要求按规定的力矩进行拧紧时所使用的工 具，用于紧固螺栓、螺母等紧固件时，控 制对紧固件所施加的力矩。
➢ 使用力矩扳手预紧可以提高螺栓连接的可 靠性、防松能力和螺栓的疲劳强度，增强 连接的紧密性和刚性。按螺栓的规定预紧 力紧固螺栓对防松、防脱安全性极为重要， 保证螺栓按要求紧固。
• 在扳手方榫上装上相应的 套筒，并套住紧固件。
• 在手柄上缓慢用力，当听到 “嗒”的声响后（表示已达 到预设扭矩值），撤力即可。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
19
长期未使用的扳手，其力矩 值可能已变化，需校正。
使用时，请再次校正。 否则可能引起力矩不足或过拧紧。
20
不要当作棘轮手柄或棰子 使用。
力矩扳手是力 矩测量工具。
可能引起力矩精度异常、破损、人员伤害。
21
不要施加力矩扳手能力范围以 上的力矩。
最适当的范围为最大能力的80%以下。 过大负荷会引起故障、人员伤害。
预调型力矩扳手 （直接可调型・锁紧型）
预调型力矩扳手 （记忆设定型）
预调型力矩扳手 （带锁紧机构）
预调型力矩扳手 （左右螺纹用）
4
力矩扳手的种类
活扳手
表盘扳手
活扳手
活扳手 （直接可调型）
平板扳手
数显扳手
5
力矩扳手的种类
力矩扳手可分为『信号式』与『读取式』2种。『信号式』 主要用于拧紧作业,拧紧到设定的力矩后,会感知到扳手内有 「卡卡」的机构响声。『读取式』主要用于测量・检查作业, 可显示测量值。
信号式（限扭扳手）
读取式（表盘扳手）
6
東日ＱＬ・ＱＬＥ形
38个零部件
7
東日ＤＢ・ＤＢＥ・ＤＢＲ形
15个零部件
8
各部位名称（预调型）
头部
加力方向箭头
手力加压线 刻度
名牌
设定旋钮
齿轮
切换杆
壳体
把手
角型扳头
9
使用方法①
①使用力矩扳手用套筒时，请将套筒插入 到力矩扳手驱动头的根部。
10
使用方法②
②请事先确认棘轮切换杆的位置位置下面 右图位置。
22
不要在水中、湿度大、高低 温环境下使用。
可能引起生锈、功能下降、 力矩精度异常。 引起故障、人员伤害。
23
加力时，要缓慢，注意不要 产生反弹力。
使用力矩扳手时，不要 产生反弹力、用身体去 压、用脚踩踏加力。
无法得到正确认的力矩值。 引起破损、脱出、人员伤害。
24
使用时，要握住手柄的中心部。
×○
11
使用方法③
将套筒插入要拧紧的螺栓、螺母上，握住把手的中心，缓 慢地向右旋转加力。保持扳手水平，垂直作用于螺栓螺母 上。
手力加压线
要缓慢加力，防止产生反弹力。 可能引起扳手破损、脱出、人员伤害。
12
加力的位置
加力位置不同,力矩值会发生变化。 1.板式扳手：加力在把手的中心线上。 2.表盘式扳手：加力的位置影响不大。 3.信号式扳手：加力位置不同，力矩不同。要加 力在有效长度上。
16
不要插入套管使用。
可能引起力矩扳手 破损，人员伤害。
17
确认方向切换杆在正确位置。
棘轮部的切换杆如果未 到位就拧紧，则可能引 起棘轮机构的啮合不害。
×○
18
使用时，需注意把手处是否有油、 润滑脂类。
操作时，一定要先将把手部及手部的油类 擦拭干净。 操作时手打滑，可能引起人员伤害。
13
力的方向
力的方向 1.限扭扳手只能按本体上的箭头方向拧紧。 2.力的方向应与力矩扳手成直角（上下左右公差在±15度 以内。
14
加力方法
加力方法 1.缓慢加力，注意不要产生反弹力。 2.限扭扳手感到卡卡音后，要立即停止。
15
右向旋转（顺时针）使用。
本产品是拧紧专用力矩 扳手。如果需要旋松， 请使用棘爪等工具。 使用限扭扳手旋松可能 引起力矩扳手破损或人 员伤害。
力矩扳手培训
1
力矩扳手
要求测量螺栓・螺母等拧紧力矩或要求按规 定的力矩进行拧紧时所使用的工具。
2
力矩
拧紧或旋松螺栓或 螺母时扳手旋转所 使用的力，称为旋 转力。
A长(m) × B力(N) = AB (N・m)
SI单位:N・m
3
力矩扳手种类
预调型
预调型力矩扳手
预调型力矩扳手 （直接可调型）
握住的位置不同，力矩值不同。
力矩值不正确。
25
不要使用转接头。
不要在力矩扳手的角型 扳头与套筒之间使用转 接头（比力矩扳手的驱 动头小的转接头）。
可能引起转接头扳头破损，引起人员伤害。
26
驱动套筒要插入到根部。
如果未完全插入可能引起驱动头破损。 引起人员伤害。
27
不要分解、改造。
引起力矩异常、故障、人员伤害。
28
初次使用前请试验几次进 行确认。
初次使用时的几次力矩不稳定。 力矩值可能偏差较大。
29
保持力矩扳手干净。
使用后，要将可能引起故障、精度不良、生锈 等的灰、脏物、泥、油、水份等脏物擦拭干净， 放到该扳手的扳手箱中保管。
30
谢谢
31
