红外半球监控摄像机十大常见问题

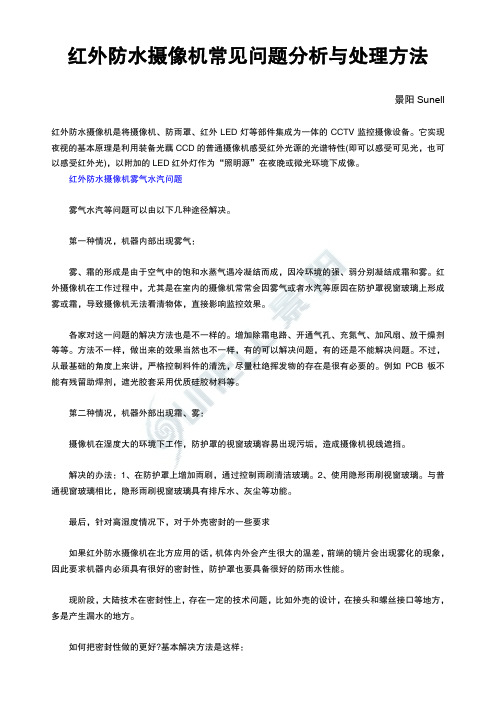

红外防水摄像机常见问题分析与处理方法景阳Sunell红外防水摄像机是将摄像机、防雨罩、红外LED灯等部件集成为一体的CCTV监控摄像设备。

它实现夜视的基本原理是利用装备光藕CCD的普通摄像机感受红外光源的光谱特性(即可以感受可见光，也可以感受红外光)，以附加的LED红外灯作为“照明源”在夜晚或微光环境下成像。

红外防水摄像机雾气水汽问题雾气水汽等问题可以由以下几种途径解决。

第一种情况，机器内部出现雾气：雾、霜的形成是由于空气中的饱和水蒸气遇冷凝结而成，因冷环境的强、弱分别凝结成霜和雾。

红外摄像机在工作过程中，尤其是在室内的摄像机常常会因雾气或者水汽等原因在防护罩视窗玻璃上形成雾或霜，导致摄像机无法看清物体，直接影响监控效果。

各家对这一问题的解决方法也是不一样的。

增加除霜电路、开通气孔、充氮气、加风扇、放干燥剂等等。

方法不一样，做出来的效果当然也不一样，有的可以解决问题，有的还是不能解决问题。

不过，从最基础的角度上来讲，严格控制料件的清洗，尽量杜绝挥发物的存在是很有必要的。

例如PCB板不能有残留助焊剂，遮光胶套采用优质硅胶材料等。

第二种情况，机器外部出现霜、雾：摄像机在湿度大的环境下工作，防护罩的视窗玻璃容易出现污垢，造成摄像机视线遮挡。

解决的办法：1、在防护罩上增加雨刷，通过控制雨刷清洁玻璃。

2、使用隐形雨刷视窗玻璃。

与普通视窗玻璃相比，隐形雨刷视窗玻璃具有排斥水、灰尘等功能。

最后，针对高湿度情况下，对于外壳密封的一些要求如果红外防水摄像机在北方应用的话，机体内外会产生很大的温差，前端的镜片会出现雾化的现象，因此要求机器内必须具有很好的密封性，防护罩也要具备很好的防雨水性能。

现阶段，大陆技术在密封性上，存在一定的技术问题，比如外壳的设计，在接头和螺丝接口等地方，多是产生漏水的地方。

一、加防水胶套，在接口处加放水垫，起到防水的作用，效果比较理想。

二、在接线螺丝口处打防水胶，增强防水性。

三、红外防水摄像机采用铝合金外壳，提高接口处精度，并且采用优质硅胶材料沾合，效果也是比较理想的。

红外半球摄像机的常见问题红外半球摄像机作为安防监控领域中常见的一种摄像机，其具有外形美观、结构紧凑、防水、防尘和防强光等优点，使用方便，适用于各种不同的场所。

然而，由于各种原因，当使用红外半球摄像机时，还是可能会遇到一些常见问题，从而影响其正常的使用效果。

本文将对红外半球摄像机的常见问题进行详细介绍，并针对这些问题给出相应的解决办法。

问题一：红外灯不亮当红外半球摄像机的红外灯不亮时，一般是下列原因导致的：•电源故障：如果电源供电不稳定或电源线路损坏，则会导致红外灯不亮；•摄像头故障：红外半球摄像机摄像头异常，会影响红外灯的正常工作；•光敏元件异常：如果光敏元件出现问题，那么就会导致红外寻址出现异常。

解决办法：•检查电源线，保证电源线正常；•更换摄像头或对摄像头进行调整；•清洁光敏元件，或对光敏元件进行更换。

问题二：画面不清晰或模糊当在使用红外半球摄像机时，画面不清晰或模糊是常见的问题。

其可能的原因如下：•摄像头调整不当；•窗户或落地玻璃反光；•环境光线过强。

解决办法：•根据环境的不同调整摄像头角度和聚焦调整；•在适当的位置加装挡光板；•调整环境光线并增加照明。

问题三：存在画面晃动或抖动在记录监控视频时，如果画面出现晃动或抖动，将会影响录制视频的清晰度和稳定性。

导致这种情况的原因有：•摄像机摆放不稳定/松动；•环境振动/交通运输震动；•画面扫描速度和频率不匹配。

解决办法：•重新安装摄像头，并检查固定是否牢固；•在摄像机周围缓冲减震垫、加强底座的稳定性；•调整扫描速度，使其与监控系统频率相匹配。

问题四：夜晚画面过亮或过暗由于红外摄像机要在低光情况下工作，因此夜晚画面的亮度通常会受到环境或摄像机本身的限制。

可能的原因是：•光线照射角度不当；•红外灯灯泡寿命到期；•光线照射面积过大或过小。

解决办法：•调整照射角度；•更换灯泡；•调整灯的照射范围。

结论红外半球摄像机是安防领域中常用的一种监控设备。

在使用时，难免会遇到一些常见问题，本文通过介绍这些问题及其解决方法，希望能够帮助用户更好地了解红外半球摄像机的使用。

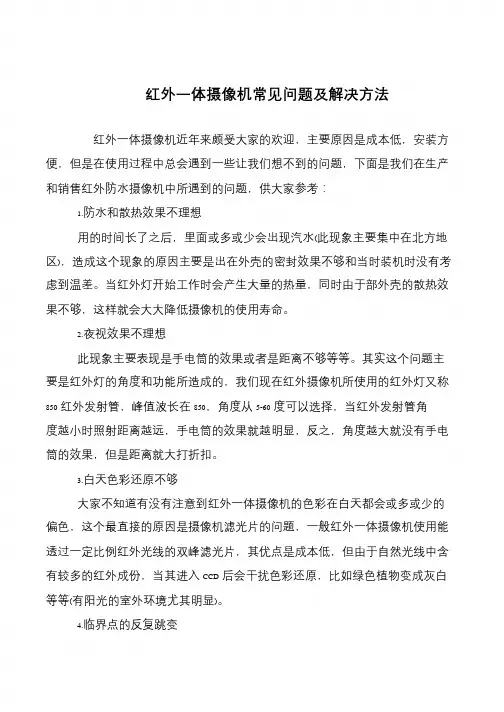

红外一体摄像机常见问题及解决方法
红外一体摄像机近年来颇受大家的欢迎，主要原因是成本低，安装方便，但是在使用过程中总会遇到一些让我们想不到的问题，下面是我们在生产和销售红外防水摄像机中所遇到的问题，供大家参考：
1.防水和散热效果不理想
用的时间长了之后，里面或多或少会出现汽水(此现象主要集中在北方地区)，造成这个现象的原因主要是出在外壳的密封效果不够和当时装机时没有考虑到温差。

当红外灯开始工作时会产生大量的热量，同时由于部外壳的散热效果不够，这样就会大大降低摄像机的使用寿命。

2.夜视效果不理想
此现象主要表现是手电筒的效果或者是距离不够等等。

其实这个问题主要是红外灯的角度和功能所造成的，我们现在红外摄像机所使用的红外灯又称850红外发射管，峰值波长在850，角度从5-60度可以选择，当红外发射管角度越小时照射距离越远，手电筒的效果就越明显，反之，角度越大就没有手电筒的效果，但是距离就大打折扣。

3.白天色彩还原不够
大家不知道有没有注意到红外一体摄像机的色彩在白天都会或多或少的偏色，这个最直接的原因是摄像机滤光片的问题，一般红外一体摄像机使用能透过一定比例红外光线的双峰滤光片，其优点是成本低，但由于自然光线中含有较多的红外成份，当其进入CCD后会干扰色彩还原，比如绿色植物变成灰白等等(有阳光的室外环境尤其明显)。

4.临界点的反复跳变。

10大监控故障常见故障名称以及常见的解决方法1、监视器上产生较深较乱的大面积网纹干扰,以至图像全部破坏,形不成图像和同步信号由于视频电缆线的芯线与屏蔽网短路、断路造成的故障。

这种故障多出现在bnc接头或其它类型的视频接头上。

即这种故障现象出现时,往往不会是整个系统的各路信号均出问题,而仅仅出现在那些接头不好的路数上。

只要认真逐个检查这些接头,就可以解决。

2、电源不正确引发的设备故障,电源不正确大致有如下几种可能。

· 供电线路或供电电压不正确。

· 功率不够（或某一路供电线路的线径不够,降压过大等）。

· 供电系统的传输线路出现短路、断路、瞬间过压等。

· 特别是因供电错误或瞬间过压导致设备损坏的情况时有发生,因此,在系统调试以前,供电以前,一定要认真严格的进行核对与检查,绝不应掉以轻心。

3、监视器的画面上出现一条黑杠或白杠，并且或向上或向下慢慢滚动故障原因：分清是电源问题还是线路问题。

解决方案：在控制主机上，就近只接入一只电源没有问题的摄像机输出信号，如果在监视器上没有出现上述的干扰现象，则说明控制主机无问题。

接下来可用一台便携式监视器就近接在前端摄像机的视频输出端，并逐个检查每台摄像机。

4、显示器无图象故障原因：电源是否损坏，摄像头是否损坏，线路是否通断。

解决方案：更换电源，是否正常，若未解决，用工程保检测前端摄象机，是否正常，若正常，则测试线路是否通断。

5、主机对图像的切换不干净这种故障现象的表现是在选切后的画面上，叠加有其它画面的干扰，或有其它图像的行同步信号的干扰。

这是因为主机或矩阵切换开关质量不良，达不到图像之间隔离度的要求所造成的。

如果采用的是射频传输系统，也可能是系统的交扰调制和相互调制过大而造成的。

6、云台的故障一个云台在使用后不久就运转不灵或根本不能转动，是云台常见故障。

这种情况的出现除去产品质量的因素外，一般是以下各种原因造成的：⑴只允许将摄像机正装的云台，在使用时采用了吊装的方式。

监控摄像机常见问题及解决方法分析摄像机无图像怎么办?答：首先确认摄像机电源是否加上，通常可以通过指示灯来判定。

二是监视器是否正常。

比如是否切换到对应的输入通道。

三是同轴电缆是否正常合规接触。

四是镜头光圈是否打开。

如果是其它原因，需要返厂维修。

摄像机图像发白怎办?答：首先查看是否对准光线比较强烈的地方，如果是手动光圈镜头，看是否光圈打开过大。

如果是自动光圈镜头，查看校正值是否过低，使光圈打开过大。

其次查看摄像机的曝光设置是否正确，电子快门的速度是否过慢。

如果是其它原因，需要返厂维修。

摄像机图像偏色怎么办?答：一般通过白平衡设置来改善偏色：白平衡设置有两种方式：A、自动白平衡，连续方式——此时白平衡设置将随着景物色彩温度的改变而连续地调整，范围为2800~6000K。

这种方式对于景物的色彩温度在拍摄期间不断改变的场合是最适宜的，使色彩表现自然，但对于景物中很少甚至没有白色时，连续的白平衡不能产生最佳的彩色效果。

按钮方式——先将摄象机对准诸如白墙、白纸等白色目标，然后将自动方式开关从手动拨到设置位置，保留在该位置几秒钟或者至图像呈现白色为止，在白平衡被执行后，将自动方式开关拨回手动位置以锁定该白平衡的设置，此时白平衡设置将保持在摄象机的存储器中，直至再次执行被改变为止，其范围为2300~10000K，在此期间，即使摄象机断电也不会丢失该设置。

以按钮方式设置白平衡最为精确和可靠，适用于大部分应用场合。

B、手动白平衡，开手动白平衡将关闭自动白平衡，此时改变图像的红色或兰色状况有多达107个等级供调节，如增加或减少红色各一个等级、增加或减少兰色各一个等级。

除次之外，有的摄象机还有将白平衡固定在3200K(白炽灯水平)和5500K(日光水平)等档次命令。

摄像机镜头如何选择?答：(1)镜头的成像尺寸?应与摄象机CCD靶面尺寸相一致，如前所述，1/2英寸、1/3英寸、1/4英寸等规格。

(2)镜头焦距与视野角度,?首先根据摄象机到被监控目标的距离，选择镜头的焦距，镜头焦距f确定后，则由摄象机靶面决定了视野。

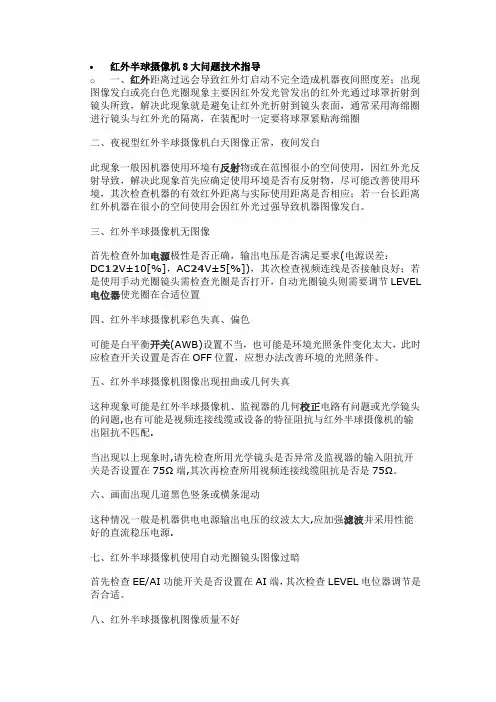

红外半球摄像机8大问题技术指导o一、红外距离过远会导致红外灯启动不完全造成机器夜间照度差；出现图像发白或亮白色光圈现象主要因红外发光管发出的红外光通过球罩折射到镜头所致，解决此现象就是避免让红外光折射到镜头表面，通常采用海绵圈进行镜头与红外光的隔离，在装配时一定要将球罩紧贴海绵圈二、夜视型红外半球摄像机白天图像正常，夜间发白此现象一般因机器使用环境有反射物或在范围很小的空间使用，因红外光反射导致，解决此现象首先应确定使用环境是否有反射物，尽可能改善使用环境，其次检查机器的有效红外距离与实际使用距离是否相应；若一台长距离红外机器在很小的空间使用会因红外光过强导致机器图像发白。

三、红外半球摄像机无图像首先检查外加电源极性是否正确，输出电压是否满足要求(电源误差：DC12V±10[%]，AC24V±5[%])，其次检查视频连线是否接触良好；若是使用手动光圈镜头需检查光圈是否打开，自动光圈镜头则需要调节LEVEL 电位器使光圈在合适位置四、红外半球摄像机彩色失真、偏色可能是白平衡开关(AWB)设置不当，也可能是环境光照条件变化太大，此时应检查开关设置是否在OFF位置，应想办法改善环境的光照条件。

五、红外半球摄像机图像出现扭曲或几何失真这种现象可能是红外半球摄像机、监视器的几何校正电路有问题或光学镜头的问题,也有可能是视频连接线缆或设备的特征阻抗与红外半球摄像机的输出阻抗不匹配.当出现以上现象时,请先检查所用光学镜头是否异常及监视器的输入阻抗开关是否设置在75Ω端,其次再检查所用视频连接线缆阻抗是否是75Ω。

六、画面出现几道黑色竖条或横条混动这种情况一般是机器供电电源输出电压的纹波太大,应加强滤波并采用性能好的直流稳压电源.七、红外半球摄像机使用自动光圈镜头图像过暗首先检查EE/AI功能开关是否设置在AI端，其次检查LEVEL电位器调节是否合适。

八、红外半球摄像机图像质量不好a.检查镜头是否有指纹或太脏。

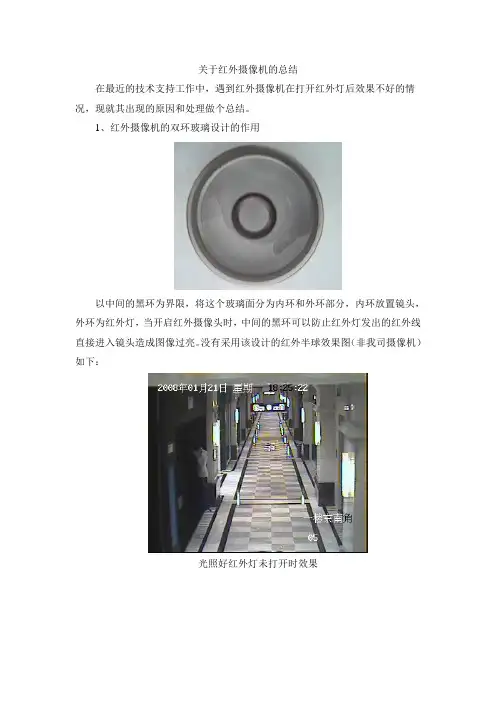

关于红外摄像机的总结
在最近的技术支持工作中，遇到红外摄像机在打开红外灯后效果不好的情况，现就其出现的原因和处理做个总结。

1、红外摄像机的双环玻璃设计的作用
以中间的黑环为界限，将这个玻璃面分为内环和外环部分，内环放置镜头，外环为红外灯，当开启红外摄像头时，中间的黑环可以防止红外灯发出的红外线直接进入镜头造成图像过亮。

没有采用该设计的红外半球效果图（非我司摄像机）如下：
光照好红外灯未打开时效果
光照不好打开红外灯效果图
上面的效果就是由于没有采用双环玻璃，红外灯打开时过多的红外光进入镜头造成画面过亮。

2、镜头设计问题造成红外灯打开后画面虚焦
不同波长的光线在经过镜头折射后的聚焦点时不同的，由于考虑到制造成本，一般的普通镜头在设计的时候只考虑可见光的焦距因素没有考虑到红外光的焦距因素。

光照条件较好的时候成像时很清晰的，但是在太阳光下或夜晚打开红外灯后不能准确地成像到CCD上，造成虚焦现象，而且一般红外摄像机一般采用定焦镜头焦距不可调，这是镜头的设计造成的，只能更换镜头才可解决。

下面为效果图：
设计良好（考虑了红外光焦距）的镜头，成像清晰不虚焦
设计不好（没考虑红外光焦距）的镜头，成像模糊虚焦。

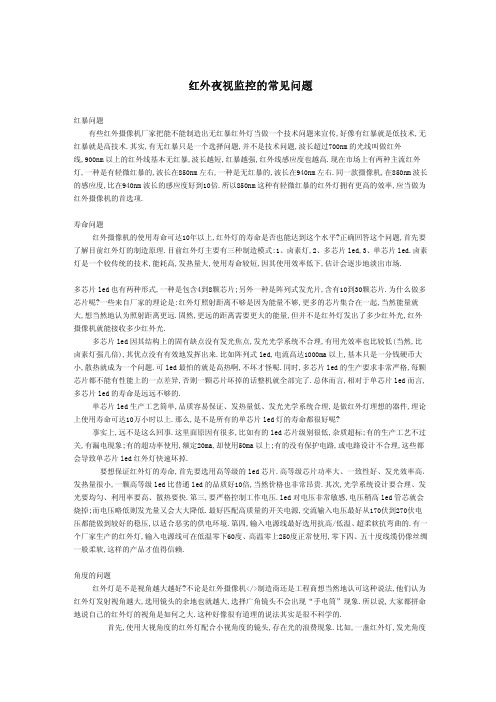

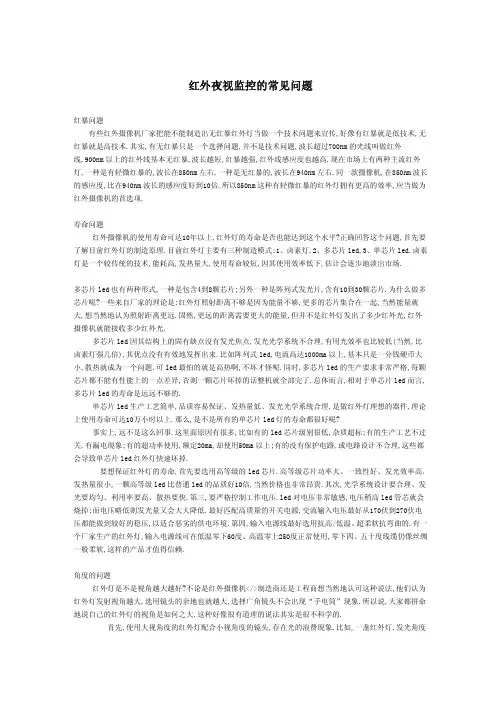

红外夜视监控的常见问题红暴问题有些红外摄像机厂家把能不能制造出无红暴红外灯当做一个技术问题来宣传,好像有红暴就是低技术,无红暴就是高技术.其实,有无红暴只是一个选择问题,并不是技术问题,波长超过700nm的光线叫做红外线,900nm以上的红外线基本无红暴,波长越短,红暴越强,红外线感应度也越高.现在市场上有两种主流红外灯,一种是有轻微红暴的,波长在850nm左右,一种是无红暴的,波长在940nm左右.同一款摄像机,在850nm波长的感应度,比在940nm波长的感应度好到10倍.所以850nm这种有轻微红暴的红外灯拥有更高的效率,应当做为红外摄像机的首选项.寿命问题红外摄像机的使用寿命可达10年以上,红外灯的寿命是否也能达到这个水平?正确回答这个问题,首先要了解目前红外灯的制造原理.目前红外灯主要有三种制造模式:1、卤素灯,2、多芯片led,3、单芯片led.卤素灯是一个较传统的技术,能耗高,发热量大,使用寿命较短,因其使用效率低下,估计会逐步地淡出市场.多芯片led也有两种形式,一种是包含4到8颗芯片;另外一种是阵列式发光片,含有10到30颗芯片.为什么做多芯片呢?一些来自厂家的理论是:红外灯照射距离不够是因为能量不够,更多的芯片集合在一起,当然能量就大,想当然地认为照射距离更远.固然,更远的距离需要更大的能量,但并不是红外灯发出了多少红外光,红外摄像机就能接收多少红外光.多芯片led因其结构上的固有缺点没有发光焦点,发光光学系统不合理,有用光效率也比较低(当然,比卤素灯强几倍),其优点没有有效地发挥出来.比如阵列式led,电流高达1000ma以上,基本只是一分钱硬币大小,散热就成为一个问题.可led最怕的就是高热啊,不坏才怪呢.同时,多芯片led的生产要求非常严格,每颗芯片都不能有性能上的一点差异,否则一颗芯片坏掉的话整机就全部完了.总体而言,相对于单芯片led而言,多芯片led的寿命是远远不够的.单芯片led生产工艺简单,品质容易保证、发热量低、发光光学系统合理,是做红外灯理想的器件,理论上使用寿命可达10万小时以上.那么,是不是所有的单芯片led灯的寿命都很好呢?事实上,远不是这么回事.这里面原因有很多,比如有的led芯片级别很低,杂质超标;有的生产工艺不过关,有漏电现象;有的超功率使用,额定20ma,却使用50ma以上;有的没有保护电路,或电路设计不合理,这些都会导致单芯片led红外灯快速坏掉.要想保证红外灯的寿命,首先要选用高等级的led芯片.高等级芯片功率大、一致性好、发光效率高、发热量很小,一颗高等级led比普通led的品质好10倍,当然价格也非常昂贵.其次,光学系统设计要合理、发光要均匀、利用率要高、散热要快.第三,要严格控制工作电压.led对电压非常敏感,电压稍高led管芯就会烧掉;而电压略低则发光量又会大大降低.最好匹配高质量的开关电源,交流输入电压最好从170伏到270伏电压都能做到较好的稳压,以适合恶劣的供电环境.第四,输入电源线最好选用抗高/低温、超柔软抗弯曲的.有一个厂家生产的红外灯,输入电源线可在低温零下60度、高温零上250度正常使用,零下四、五十度线缆仍像丝绸一般柔软,这样的产品才值得信赖.角度的问题红外灯是不是视角越大越好?不论是红外摄像机</>制造商还是工程商想当然地认可这种说法,他们认为红外灯发射视角越大,选用镜头的余地也就越大,选择广角镜头不会出现“手电筒”现象.所以说,大家都拼命地说自己的红外灯的视角是如何之大.这种好像很有道理的说法其实是很不科学的.首先,使用大视角度的红外灯配合小视角度的镜头,存在光的浪费现象.比如,一盏红外灯,发光角度是80度(相当于f3.5mm镜头的角度),如果配合f35mm的镜头,那么会有相当部分的光是在镜头视场以外,也就是说部分红外光都浪费了.一般情况下,红外灯的视角要与镜头的视角相一致,效果是最佳的.比如有的红外灯,灯的发射角度是用镜头的焦距来表示的.其sk-4.2w-16红外灯,含义是这样的:“-4.2w”表示该灯的额定功率是4.2瓦;“-16”表示该灯的发射角度与f16mm的镜头角度一致,两者是可以配套的.其红外灯按角度分类,目前包括“-4”、“-8”、“-16”、“-35”四个系列,可以和市场上的常用镜头配套.其次,并不是红外灯的发射角度越大,画面效果就越好.有的场合如果红外灯角度过大,还会影响成像.比如走廊,因其“狭长”的特点,如果红外灯的发射角度过大,则近处边缘的成像就会太亮,形成“光幕”现象;远处中心反而看不见,只有一片发白现象.所以,走廊的红外灯应该是镜头角度的二分之一或三分之一.第三,可以利用“接灯”技术,两个窄角红外灯搭配并调整位置,可以达到广角灯的效果,市场上的“夜鹰”系列红外夜视系统,就是利用“接灯”这种技术,做到了既望远又广角.在同样功率条件下,“接灯”技术可以成倍提高作用距离.总体而言,红外灯的发射角度的问题既是选择问题也是技术问题.不同焦距的镜头应选择相适应发射角度的红外灯,红外灯的发射角度无论在什么样的条件下都不应该大于镜头的视角,而在狭长环境中的应用,就该选用比镜头视角更小乃至三分之一的红外灯.窄视角红外灯通过搭配,可以得到理想的广角效果,效果更佳、成本更低.通光量的问题相对孔径决定了镜头的通光能力,相对孔径为f1.0的镜头通光量是相对孔径f2.0的镜头通光量四倍.同样的摄像机、红外灯,分别搭配上述两种镜头,红外作用距离可相差一倍.大孔径镜头在红外监控方面,比常规普通镜头好四到十倍,按理说应该成为红外摄像机的必须配套产品.但由于成本高昂,技术难度大,绝大多数红外产品制造商不具备供货能力.由于众所周知的原因,市场上大量充斥虚标f值的镜头,尤其是变焦镜头,只标短焦不标长焦因而误导工程商,致使用户根本无法辨清谁家卖的是真货,谁家以次充好.建议用户要到专业大型厂家购买镜头.焦点偏移的问题可见光与红外光由于波长不同,成像焦点不在一个平面上,导致在白天可见光条件下图像清晰,而夜间红外光条件下模糊,或者夜间红外光条件下图像清晰,白天可见光条件下图像模糊.可以用三个办法解决.第一,采用自动聚焦一体化摄像机;第二,采用ir专用焦点不偏移镜头;第三,采用专业的调整工具,在现有镜头条件下也可以实现不偏移.色彩问题所有的黑白摄像机都是感应红外光的.红外光线在可见光条件下对于彩色摄像机来讲是一种杂光,会降低彩色摄像机的清晰度和色彩还原,彩色摄像机的滤光片就是阻止红外线参与成像.要想使彩色摄像机感应红外线现在有两个做法,第一,切换滤光片,在可见光条件下挡住红外线进入;在无可见光的条件下移开滤光片,让红外线进入,这种方案得到的图像质量好,但成本高并且切换机构会导致出现一定的故障率.第二,在滤光片上打开一个特定的红外线通道,允许与红外灯波长相同的红外光线进来,这种办法不增加成本,但色彩还原略差.灵敏度的问题摄像机灵敏度是红外夜视监控的核心部分.灵敏度越好,对红外线的感应能力也越强.当然,灵敏度越好的摄像机价格也越昂贵.一般来讲,50米以内的红外夜视系统,选用0.1勒克斯的摄像机就比较好;50米到100米范围的夜视系统应该选用0.01勒克斯的摄像机;100米以上的夜视系统应选用0.001勒克斯以上的摄像机.当然,随着灵敏度提高,摄像机的价格会有较大的递增.当然,和其它许多产品一样,摄像机虚标指标的现象特别严重.我曾拿过一款0.1勒克斯摄像机和一款标称0.0001勒克斯的摄像机作对比,后者竟不如前者.更多的摄像机厂家,人为地提高信号强度,灵敏度是很不错,但信噪比很差,导致夜间图像“雪花点”很多很大.距离的问题一百个人做红外产品就会有一百个红外夜视距离的标准.我看还是应该以客户的应用效果为标准.客户的标准是什么?是看清人!什么“可视距离”、“发现距离”,这些不确定的说法都是含混不清的.不同档次的摄像机、镜头之间的匹配,对于同一盏红外灯发出的光线感应度可能相差许多倍,可视距离也可相差很多.所以说,把某一盏红外灯具体地定为是多少米的说法是不甚科学.一盏红外灯的作用距离,只能与确定品质的摄像机和镜头共同匹配才能确定其作用距离.还有,因为应用的环境不同,效果也会大相径庭,最好留有一定余量.摄像机经常无视频信号的原因做的一个校园的监控，过了半年之久进来发现有一路监控摄像机总是无缘无故的无视频信号，只要重启一下电源就好了但是坚持不了几天，前端电流电压都是在正常范围内，查了好长时间都没有结果，这个现象要从多个角度来看，不是那么简单的，大概列举一下可能性，供排查：1、监控摄像机自身故障,因为只有这一个监控摄像机出现这个故障，那么可能出现在摄像机的内部程序死机，断电重启后恢复，后期继续死机；解决方法：更换2、电源供电不足：开关电源自身功率不够，导致开关电源过热，从而出现热保护，检查方法到现场模电源是否有温度，如果冷冰冰的就是电源死机，解决方法：更换电源；（这种现场常出现在开关电源上）3、传输线路有电源：在视频传输线路上如果与交流电搭接，会导致监控摄像头以及分配器内部的电解电容充电，从而导致阻挡视频信号输出，这个我在实验室测试过，也在数个现场发现这个问题。

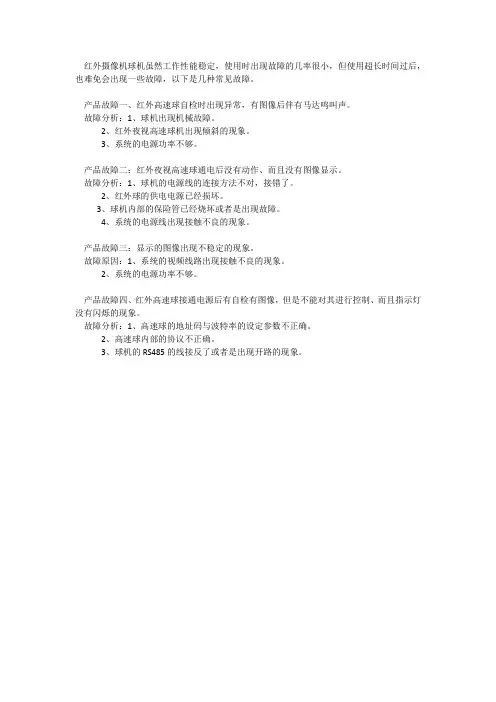

红外摄像机球机虽然工作性能稳定，使用时出现故障的几率很小，但使用超长时间过后，也难免会出现一些故障，以下是几种常见故障。

产品故障一、红外高速球自检时出现异常，有图像后伴有马达鸣叫声。

故障分析：1、球机出现机械故障。

2、红外夜视高速球机出现倾斜的现象。

3、系统的电源功率不够。

产品故障二：红外夜视高速球通电后没有动作、而且没有图像显示。

故障分析：1、球机的电源线的连接方法不对，接错了。

2、红外球的供电电源已经损坏。

3、球机内部的保险管已经烧坏或者是出现故障。

4、系统的电源线出现接触不良的现象。

产品故障三：显示的图像出现不稳定的现象。

故障原因：1、系统的视频线路出现接触不良的现象。

2、系统的电源功率不够。

产品故障四、红外高速球接通电源后有自检有图像，但是不能对其进行控制、而且指示灯没有闪烁的现象。

故障分析：1、高速球的地址码与波特率的设定参数不正确。

2、高速球内部的协议不正确。

3、球机的RS485的线接反了或者是出现开路的现象。

解析红外半球摄像机的九大问题
随着监控应用领域的日益拓宽，半球摄像机凭借安装调试的方便性、监控隐蔽性等优点，被大量地应用于室内监控，但问题也随之而来。

因此，小编搜罗总结了红外半球摄像机在安装使用过程中常见的一些问题：
问题一：红外半球摄像机彩色失真、偏色
可能是白平衡开关(AWB)设置不当，也可能是环境光照条件变化太大，此时应检查开关设置是否在OFF位置，应想办法改善环境的光照条件。

问题二：夜视型红外半球摄像机白天此现象一般因机器使用环境有反射物或在范围很小的空间使用，因红外光反射导致，解决此现象首先应确定使用环境是否有反射物，尽可能改善使用环境，其次检查机器的有效红外距离与实际使用距离是否相应;若一台长距离红外机器在很小的空间使用会因红外光过强导致机器问题三：红外半球摄像机系列机器晚上出现应该说，现象是机器装配不当导致的，装配时感光器件(光敏电阻)离红外半球摄像机距离过远会导致红外灯启动不完全造成机器夜间照度差;出现问题四：画面出现几道黑色竖条或横条混动
这种情况一般是机器供电电源输出电压的纹波太大，应加强滤波并采用性能好的直流稳压电源。

问题五：防水和散热效果不理想
用的时间长了之后，摄像机里面或多或少会出现汽水(此现象主要集中在北方地区)，造成这个现象的原因主要是出在外壳的密封效果不够和当时装机时没有考虑到温差。

当红外灯开始工作时会产生大量的热量，同时由于外壳的散热效果不够，这样就会大大降低摄像机的使用寿命，要解决这个问题可以考虑。

监控摄像常见故障和处理方法1、红外机系列机器晚上出现图像照度差、发白或有亮白色光圈现象该现象是机器装配不当导致的，装配时感光器件（光敏电阻）离半球距离过远会导致红外灯启动不完全造成机器夜间照度差。

出现图像发白或亮白色光圈现象主要因红外发光管发出的红外光通过球罩折射到镜头所致，解决此现象就是避免让红外光折射到镜头表面，通常采用海绵／胶圈进行镜头与红外光的隔离，在装配时一定要将球罩／玻璃紧贴海绵／胶圈，防止漏光；雨罩反射红外光致镜头也会导致此现像。

2、夜视型红外防水机白天图像正常，夜间发白此现象一般因机器使用环境有反射物或在范围很小的空间使用，因红外光反射导致，解决此现象首先应确定使用环境是否有反射物，尽可能改善使用环境，其次检查机器的有效红外距离与实际使用距离是否相应；若一台长距离红外机器在很小的空间使用会因红外光过强导致机器图像发白。

镱头里面起轻微雾也会有此现象。

3、无图像首先检查外加电源极性是否正确，输出电压是否满足要求（电源误差C12V±10％，AC24V± 5%），其次检查视频连线是否接触良好；若是使用手动光圈镜头需检查光圈是否打开，自动光圈镜头则需要调节LEVEL电位器使光圈在合适位置4、彩色失真、偏色可能是白平衡开关（AWB）设置不当，也可能是环境光照条件变化太大，此时应检查开关设置是否在OFF位置，应想办法改善环境的光照条件。

监视器刚买回来时或在用过一段时间后,四角会出现色彩差异,有时蓝色东西在监视器上去显示成了红色.监视器的屏幕出现这种现象有两种可能。

一种是无法修复的，叫色纯度不良，是由于现象管内部的荫罩扭曲，电子束不能够正确的轰击所需要的颜色的荧光粉，而出现偏色，多以块状呈现，且区域固定。

另一种现象为消磁问题了，是可以修复的，显象管被误磁化后，也引起电子束在攻击荧光粉时发生偏转。

5、图像出现扭曲或几何失真这种现象可能是摄像机、监视器的几何校正电路有问题或光学镜头的问题,也有可能是视频连接线缆或设备的特征阻抗与摄像机的输出阻抗不匹配。

红外摄像头维修方案红外摄像头作为一种重要的监控设备，常常被安装在各种场合中，如银行、商场和学校等公共场所，以及各种工业生产场所，用于实现对周围环境的监控和安全保护。

但是红外摄像头由于工作环境的复杂性，很容易出现各种问题，给后续的使用带来困扰。

本文将介绍一些常见的红外摄像头维修方案，供用户参考。

1. 摄像头图像不清晰摄像头图像不清晰是一种常见的问题，通常由以下因素引起：•摄像头镜头污垢：首先检查摄像头的镜头是否有污垢，如灰尘、蚊子尸体等。

如果有此类问题，可以通过擦拭镜头的方式解决。

•红外灯亮度过高或过低：一般来说，我们在使用摄像头的同时也需要注意红外灯亮度的调节。

如果红外灯光太亮，会导致部分物体的亮度被过分提高而失真，如果红外灯光太暗，夜视效果的就会大打折扣。

因此要根据实际照明情况，合理地调节红外灯亮度。

•摄像头位置太远：某些情况下，我们需要将摄像头放得比较远，但这会导致摄像头的成像不清晰，如模糊不清、画面有噪声等。

这种情况下，可以采用调整摄像头最佳视距、购置更高级别的设备等方法解决。

2. 摄像头无法启动如果摄像头无法正常启动，通常由以下原因导致：•摄像头与电源连接不良：检查摄像头与电源的连接是否稳定，是否存在进水和接触不良等情况，如发现问题，需要重新连接。

•摄像头供电不足：摄像头一般都具有一定的供电范围，如果供电过低，会导致无法正常启动。

需要检查摄像头的供电规格是否符合要求。

•摄像头软硬件故障：如果以上方法都无法解决问题，那么可能是摄像头的软硬件部分出现了故障。

这种情况下，需要联系相关维修人员来寻求帮助。

3. 摄像头温度过高摄像头温度过高可能会导致设备损坏或无法正常工作，出现该问题通常由以下原因：•外部环境温度过高：有些场合中，摄像头的运转环境的温度过高，会导致摄像头出现故障。

这种情况下我们可以在现场适当换个位置，保证摄像头的散热效果。

•摄像头风扇故障：某些情况下，摄像头风扇的故障会导致设备温度过高。

红外半球摄像机几个常见问题红外半球摄像机镜头的通光量的问题：相对孔径，决定了镜头的通光能力，相对孔径F1.0的镜头通光量是相对孔径F2.0的镜头通光量四倍。

同样的摄像机、红外灯，上述两种镜头，红外作用距离可相差一倍。

大孔径镜头在红外监控方面，比常规普通镜头好四到十倍，按理说应该成为红外夜视监控的必须配套产品。

但由于成本高昂，技术难度大，绝大多数红外产品制造商不具备供货能力。

红外半球摄像机内的红外灯选用光是一种电磁波，它的波长区间从几个纳米（1nm=10-9m）到1毫米（mm）左右。

人眼可见的只是其中一部分，我们称其为可见光，可见光的波长范围为380nm～780nm，可见光波长由长到短分为红、橙、黄、绿、青、兰、紫光，波长比紫光短的称为紫外光，波长比红外光长的称为红外光。

红外半球摄像机红外灯的选用，关系到红外半球摄像机寿命、有效照射距离、范围。

寿命问题卤素灯：是一个十分古老的技术，能耗高，发热量惊人，使用寿命很短，因其使用效率低下，并不真的能够做到远距离，估计很快会退出市场。

LED红外灯：因为其成本造价低，成为目前使用最多的红外产品，其缺点为照射距离近（单个LED的光学输出为5mw-15mw）、角度小（7至12度）光线分布不均体积大等。

多芯片LED：多芯片LED（还有LED阵列）最初设想：红外灯照射距离不够是因为能量不够，更多的芯片集合在一起，当然能量就大，想当然地认为照射距离更远，这可真是典型的外行技术理论？当然，更远的距离需要更大的能量，但并不是红外灯发出了多少红外光，而是被摄像机选用了多少红外光。

因其结构先天固有缺点，多芯片LED没有发光焦点，发光光学系统不合理，有用光效率也比较低。

最关键LED灯发热最怕高温，多芯片发热量又大，寿命非常差。

单芯片LED：生产工艺简单，品质容易保证，发热量低，发光光学系统合理，是做红外灯理想的器件，理论上使用寿命可达10万小时以上。

距离首先，红外灯的最大照明范围取决于天气条件、物体的反光率和周围的光照水平，红外聚光灯最远的投射范围基本如下：（最理想值）500W=150至200米300W=80至120米50W=15至30米30W=5至15米（该数值为基本数值，并非绝对）。

CCD摄像机得常见故障及处理办法1、红外半球系列机器晚上出现图像照度差、发白或有亮白色光圈现象。

该现象就是机器装配不当导致得,装配时感光器件(光敏电阻)离半球距离过远会导致红外灯启动不完全造成机器夜间照度差;出现图像发白或亮白色光圈现象主要因红外发光管发出得红外光通过球罩折射到镜头所致,解决此现象就就是避免让红外光折射到镜头表面,通常采用海绵圈进行镜头与红外光得隔离,在装配时一定要将球罩紧贴海绵圈。

2、夜视型红外防水机白天图像正常,夜间发白此现象一般因机器使用环境有反射物或在范围很小得空间使用,因红外光反射导致,解决此现象首先应确定使用环境就是否有反射物,尽可能改善使用环境,其次检查机器得有效红外距离与实际使用距离就是否相应;若一台长距离红外机器在很小得空间使用会因红外光过强导致机器图像发白。

3、无图像首先检查外加电源极性就是否正确,输出电压就是否满足要求(电源误差:DC12V±10％,AC24V± 5% ),其次检查视频连线就是否接触良好;若就是使用手动光圈镜头需检查光圈就是否打开,自动光圈镜头则需要调节LEVEL电位器使光圈在合适位置。

4、彩色失真、偏色可能就是白平衡开关(AWB)设置不当,也可能就是环境光照条件变化太大,此时应检查开关设置就是否在 OFF位置,应想办法改善环境得光照条件。

5、图像出现扭曲或几何失真这种现象可能就是摄像机、监视器得几何校正电路有问题或光学镜头得问题,也有可能就是视频连接线缆或设备得特征阻抗与摄像机得输出阻抗不匹配。

当出现以上现象时,请先检查所用光学镜头就是否异常及监视器得输入阻抗开关就是否设置在75Ω端,其次再检查用视频连接线缆阻抗就是否就是75Ω。

6、画面出现几道黑色竖条或横条混动这种情况一般就是机器供电电源输出电压得纹波太大,应加强滤波并采用性能好得直流稳压电源。

7、使用自动光圈镜头图像过暗首先检查EE/AI功能开关就是否设置在AI端,其次检查LEVEL电位器调节就是否合适。

本人也是新接触安防这个行业,通过浏览各大行业内的网站，搜集了一些安防监控中会遇到的一些问题，以及相应的解决方案,本文档所有内容来源于各大论坛和网页,内容可能会有稍许的错误，也欢迎各位在发现时,能及时告诉我,方便改进。

江苏众城线缆有限公司欢迎您的咨询和指导。

红外摄像机晚上产生雪花点原因第一、电流不足原因导致雪花点产生一些室外短距离用集中供电12V很方便,但如果是长距离则不宜采用开关电源来进行集中12V供电.因为一是长距离红外灯发热量大,12V供电的不稳定可能导致功率不够，而且全部没有内置散热装置在电流不稳定的情况下容易出现烧坏.二是电流衰减速度快,可能导致红外灯没能正常工作,在CCD照度比较高而得不到红外灯辅光，于是，雪花飘飘。

第二、红外灯质量差，红外灯的角度及红外距离跟镜头不匹配导致雪花飘很多公司为了方便自己的采购及安装，用多种角度不同的灯混合在一起使用，这样使用的好处是他们同一种灯可以勉强使用不同毫米大小的镜头，坏处是总是让人感觉灯的角度与距离与镜头不合适,当角度不合适的时候，容易出现手电筒现象或者窄电现象。

当距离不匹配时，比如你用12MM的镜头，却用十到二十米的灯，那么就会出现灰蒙蒙的现象，远处一片模糊，近处雪花飘飘。

第三、手工艺问题很多手工安装的时候，红外灯不集中，散光了。

分散的光线导致到处有光,一片灰蒙蒙的现象。

红外灯前端的棉花档光不严密,因此一片苍茫现象.镜头使用中常见问题监控镜头指监控摄像机的镜头，由于监控摄像机只是一个单一的视频扑捉设备，镜头的像素和分辨率比电脑的视频头要高但是赶不上专业的数码相机或DV。

在实际应用中，经常会有用户提出该摄像机能看清楚多么远的物体或该摄像机能看清楚多宽的场景等问题，这实际上要由所选用的镜头的焦距来决定,另外还与所选择的摄像机的分辨率及监视器的分辨率有关。

光学系统的焦距是指光组主点到焦点的距离.而镜头的焦距实际上就是构成镜头的组合光组的焦距，它决定了摄取图象的大小，用不同焦距的镜头对同一位置的物体摄像时，配长焦距镜头的摄像机所摄取的景物尺寸就大，反之，配短焦距镜头的摄像机所摄取的景物尺寸就小。
