电路分析基础1. 简介电路分析是电子工程的基础理论之一，它研究电路中电流、电压以及电阻、电感和电容等元件之间的相互关系。
准确的电路分析对于电子工程师来说是非常重要的，它可以帮助我们正确设计和调试电路，解决电路中的问题。
本文档将介绍电路分析的基础知识和常用方法，帮助读者快速掌握电路分析的技巧。
2. 电路元件2.1 电阻电阻是电路中最基本的元件之一，它用于限制电流的流动。
本节将介绍电阻的基本概念、计算方法以及常见的电阻连接方式。
2.2 电感电感是一种储存电磁能量的元件，它可以抵抗电流的变化，基于这一特性，电感在许多电路中起到重要作用。
本节将介绍电感的基本原理、计算方法和使用注意事项。
2.3 电容电容是一种储存电荷的装置，它可以存储和释放电荷。
电容也是电路分析中常见的元件之一。
本节将介绍电容的基本原理、计算方法以及常见的电容连接方式。
3. 电路分析方法3.1 基尔霍夫定律基尔霍夫定律是电路分析中最基本的定律之一，它可以帮助我们分析复杂的电路网络。
本节将介绍基尔霍夫定律的基本原理和应用方法。
3.2 戴维南定理戴维南定理是电路分析中的另一个重要定理，它可以将复杂的电路网络简化为单一的等效电路。
本节将介绍戴维南定理的原理和应用方法。
3.3 零极点分析法零极点分析法是一种基于频率响应的方法，它可以帮助我们分析电路对不同频率信号的响应。
本节将介绍零极点分析法的基本原理和使用方法。
3.4 直流分析直流分析是电路分析中常见的一种方法，它用于分析直流电路中的电流和电压。
本节将介绍直流分析的基本原理和计算方法。
3.5 交流分析交流分析是电路分析中的另一种常见方法，它用于分析交流电路中的电流和电压。
本节将介绍交流分析的基本原理和计算方法。
4. 示例分析本节将通过一些实际例子来演示电路分析的方法和技巧，帮助读者更好地理解和应用所学知识。
5. 总结本文档介绍了电路分析的基础知识和常用方法，希望能够帮助读者掌握电路分析的技巧，更好地应用于电子工程实践中。

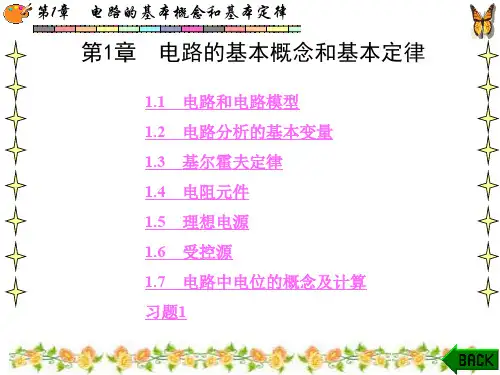

第1章电路分析基础本章要求1、了解电路的组成和功能，了解元件模型和电路模型的概念；2、深刻理解电压、电流参考方向的意义；3、掌握理想元件和电压源、电流源的输出特性；4、熟练掌握基尔霍夫定律；5、深刻理解电路中电位的概念并能熟练计算电路中各点电位；6、深刻理解电压源和电流源等效变换的概念；7、熟练掌握弥尔曼定理、叠加原理和戴维南定理；8、理解受控电源模型, 了解含受控源电路的分析方法。
本章内容电路的基本概念及基本定律是电路分析的重要基础。
电路的基本定律和理想的电路元件虽只有几个，但无论是简单的还是复杂的具体电路，都是由这些元件构成，从而依据基本定律就足以对它们进行分析和计算。
因而，要求对电路的基本概念及基本定律深刻理解、牢固掌握、熟练应用、打下电路分析的基础。
依据欧姆定律和基尔霍夫定律，介绍电路中常用的分析方法。
这些方法不仅适用于线性直流电路，原则上也适用于其他线性电路。
为此，必须熟练掌握。
1.1电路的基本概念教学时数 1学时本节重点 1、理想元件和电路模型的概念2、电路变量（电动势、电压、电流）的参考方向；3、电压、电位的概念与电位的计算。
本节难点参考方向的概念和在电路分析中的应用。
教学方法通过与物理学中质点、刚体的物理模型对比，建立起理想元件模型的概念，结合举例，说明电路变量的参考方向在分析电路中的重要性。
通过例题让学生了解并掌握电位的计算过程。
教学手段传统教学手法与电子课件结合。
教学内容一、实际电路与电路模型1、实际电路的组成和作用2、电路模型：3、常用的理想元件：二、电路分析中的若干规定1、电路参数与变量的文字符号与单位2、电路变量的参考方向变量参考方向又称正方向，为求解变量的实际方向无法预先确定的复杂电路，人为任意设定的电路变量的方向，如图（b）所示。
参考方向标示的方法：①箭头标示；②极性标示；③双下标标示。
+ u --e L+L i注意：①参考方向的设定对电路分析没有影响; ②电路分析必须设定参考方向;③按设定的参考方向求解出变量的值为正，说明实际方向和参考方向相同，为负则相反。

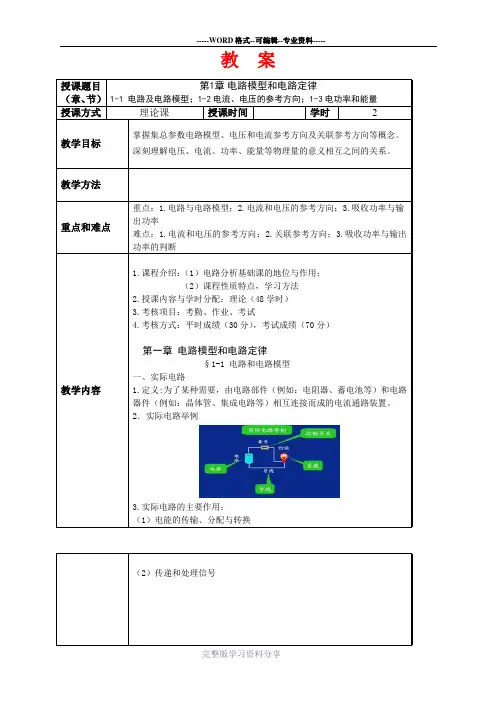

教案授课题目（章、节）第1章电路模型和电路定律1-1 电路及电路模型；1-2电流、电压的参考方向；1-3电功率和能量授课方式理论课授课时间学时 2教学目标掌握集总参数电路模型、电压和电流参考方向及关联参考方向等概念。
深刻理解电压、电流、功率、能量等物理量的意义相互之间的关系。
教学方法重点和难点重点：1.电路与电路模型；2.电流和电压的参考方向；3.吸收功率与输出功率难点：1.电流和电压的参考方向；2.关联参考方向；3.吸收功率与输出功率的判断教学内容1.课程介绍：（1）电路分析基础课的地位与作用；（2）课程性质特点，学习方法2.授课内容与学时分配：理论（48学时）3.考核项目：考勤、作业、考试4.考核方式：平时成绩（30分），考试成绩（70分）第一章电路模型和电路定律§1-1 电路和电路模型一、实际电路1.定义:为了某种需要，由电路部件（例如：电阻器、蓄电池等）和电路器件（例如：晶体管、集成电路等）相互连接而成的电流通路装置。
2．实际电路举例3.实际电路的主要作用：（1）电能的传输、分配与转换（2）传递和处理信号教学内容4.基本概念：（1）激励：电源或信号源产生的电压或电流，也称为输入。
（2）响应：由激励在电路各部分产生的电压和电流，也称为输出。
（3）电路分析：在已知电路结构和元件参数的条件下，讨论电路激励和响应之间的关系。
（4）电路理论：研究电路中发生的电磁现象，并用电流、电荷、电压、磁通等物理量描述其过程。
注意：电路理论主要是计算电路中各部件、器件的端子电流和端子间的电压，一般不涉及内部发生的物理过程。
本书讨论的电路不是实际电路，而是其电路模型。
（因为实际电路形式多样而且复杂，为了便于分析和计算常把实际电路抽象成电路模型）二、电路模型1.概念：实际电路的电路模型是由理想电路元件相互连接而成的电路。
2.理想电路元件：有某种确定的电磁性能的假想元件，具有精确的数学定义。
3.5种理想电路元件主要有：（1）电阻元件R：表示消耗电能的元件。
电路分析基础教案第一章：电路基本概念1.1 电路的定义与组成介绍电路的定义和基本组成元素（电源、导线、开关、负载）解释电路的作用和重要性1.2 电路的分类区分串联电路和并联电路解释串并联电路的特点和区别1.3 电流、电压和电阻电流的定义和计量单位电压的定义、计量单位和测量方法电阻的定义、计量单位和测量方法第二章：基本电路分析方法2.1 欧姆定律欧姆定律的表述和公式应用欧姆定律计算电流、电压和电阻2.2 串联电路的分析应用欧姆定律分析串联电路中的电流、电压和电阻解释串联电路的特点和计算方法2.3 并联电路的分析应用欧姆定律分析并联电路中的电流、电压和电阻解释并联电路的特点和计算方法第三章：电路元件3.1 电阻元件介绍电阻的种类、特性和应用解释电阻的计算方法和测量方法3.2 电容元件介绍电容的种类、特性和应用解释电容的计算方法和测量方法3.3 电感元件介绍电感的种类、特性和应用解释电感的计算方法和测量方法第四章：电路测量与实验4.1 测量仪器与工具介绍常用的电路测量仪器和工具（如万用表、示波器、电表等）解释各种测量仪器的工作原理和使用方法4.2 电路测量方法介绍电路测量的基本方法和步骤解释如何测量电流、电压和电阻等参数4.3 实验与实践设计简单的电路实验引导学生进行实验操作和数据采集第五章：电路分析进阶5.1 节点和回路分析介绍节点和回路的定义及分析方法解释节点电压法和回路电流法的原理和应用5.2 网孔分析介绍网孔的定义及分析方法解释网孔电流法的原理和应用5.3 等效电路分析介绍等效电路的概念和种类解释等效电路的分析和应用方法第六章：交流电路分析6.1 交流电的基本概念介绍交流电的定义和特点解释交流电的波形和频率6.2 交流电路的电阻、电容和电感分析交流电路中电阻、电容和电感的作用解释串联和并联电阻、电容和电感的计算方法6.3 交流电路的功率介绍交流电路的功率概念（有功功率、无功功率、视在功率）解释功率的计算方法和功率因数的概念第七章：频率响应分析7.1 频率响应的基本概念介绍频率响应的定义和意义解释频率响应的图表表示方法（波特图）7.2 电路元件的频率响应分析电阻、电容和电感的频率响应特性解释频率响应分析在电路设计中的应用7.3 滤波器的设计与分析介绍滤波器的基本原理和类型（低通、高通、带通、带阻）分析滤波器的频率响应特性和设计方法第八章：谐振电路分析8.1 谐振电路的基本概念介绍谐振电路的定义和特点解释谐振的条件和频率8.2 串联谐振电路的分析分析串联谐振电路中的电流、电压和功率解释串联谐振电路的计算方法和应用8.3 并联谐振电路的分析分析并联谐振电路中的电流、电压和功率解释并联谐振电路的计算方法和应用第九章：非线性电路分析9.1 非线性元件的基本概念介绍非线性元件的定义和特点解释非线性元件的伏安特性和应用9.2 非线性电路的分析方法分析非线性电路的特性和工作原理解释非线性电路的解析方法和数值方法9.3 非线性电路的应用介绍非线性电路在实际应用中的例子解释非线性电路在信号处理和控制领域的应用第十章：电路仿真与实验10.1 电路仿真软件的基本操作介绍电路仿真软件（如Multisim、LTspice等）的基本操作和界面解释电路仿真软件的功能和应用范围10.2 电路仿真实例设计并仿真简单的电路例子分析仿真结果并与理论分析进行比较介绍实验报告的基本结构和内容重点解析本文主要介绍了电路分析的基础知识和方法，涵盖了电路的基本概念、电路的分类、电流、电压和电阻、基本电路分析方法、电路元件、电路测量与实验、电路分析进阶、交流电路分析、频率响应分析、谐振电路分析、非线性电路分析以及电路仿真与实验等内容。
电路分析基础教案第一章：电路基本概念1.1 电流、电压和电阻学习目标：1. 了解电流、电压和电阻的概念及它们之间的关系。
2. 掌握欧姆定律的运用。
教学内容：1. 电流的概念及电流的表示方法。
2. 电压的概念及电压的表示方法。
3. 电阻的概念及电阻的表示方法。
4. 欧姆定律的内容及其应用。
教学活动：1. 引入电流、电压和电阻的概念，引导学生通过实际电路观察和体验。
2. 讲解欧姆定律，并引导学生进行相关计算练习。
作业与评估：1. 完成电流、电压和电阻的相关计算练习。
2. 设计一个简单的电路，测量电流、电压和电阻的值。
1.2 电路元件学习目标：1. 了解电路元件的种类及作用。
2. 学会使用电路元件进行电路搭建。
教学内容：1. 电路元件的分类及其特点。
2. 电路元件的符号及其表示方法。
3. 电路元件的实际应用。
教学活动：1. 介绍电路元件的种类及其作用，展示电路元件。
2. 讲解电路元件的符号及其表示方法。
3. 引导学生进行电路搭建，实际应用电路元件。
作业与评估：1. 识记电路元件的符号及其表示方法。
2. 完成电路搭建，观察电路元件的实际应用。
1.3 串联电路和并联电路学习目标：1. 了解串联电路和并联电路的特点。
2. 学会分析串联电路和并联电路的电压、电流关系。
教学内容：1. 串联电路的特点及其电压、电流关系。
2. 并联电路的特点及其电压、电流关系。
3. 串并联电路的判断方法。
教学活动：1. 讲解串联电路的特点及其电压、电流关系。
2. 讲解并联电路的特点及其电压、电流关系。
3. 引导学生进行串并联电路的判断练习。
作业与评估：1. 掌握串联电路和并联电路的特点及其电压、电流关系。
2. 进行串并联电路的判断练习。
1.4 简单电路的测量学习目标：1. 学会使用电压表、电流表进行电路测量。
2. 学会使用欧姆表测量电阻。
教学内容：1. 电压表、电流表的使用方法及其注意事项。
2. 欧姆表的使用方法及其注意事项。
3. 简单电路的测量方法。
教案授课题目（章、节）第1章电路模型和电路定律1-1 电路及电路模型；1-2电流、电压的参考方向；1-3电功率和能量授课方式理论课授课时间学时 2教学目标掌握集总参数电路模型、电压和电流参考方向及关联参考方向等概念。
深刻理解电压、电流、功率、能量等物理量的意义相互之间的关系。
教学方法重点和难点重点：1.电路与电路模型；2.电流和电压的参考方向；3.吸收功率与输出功率难点：1.电流和电压的参考方向；2.关联参考方向；3.吸收功率与输出功率的判断教学内容1.课程介绍：（1）电路分析基础课的地位与作用；（2）课程性质特点，学习方法2.授课内容与学时分配：理论（48学时）3.考核项目：考勤、作业、考试4.考核方式：平时成绩（30分），考试成绩（70分）第一章电路模型和电路定律§1-1 电路和电路模型一、实际电路1.定义:为了某种需要，由电路部件（例如：电阻器、蓄电池等）和电路器件（例如：晶体管、集成电路等）相互连接而成的电流通路装置。
2．实际电路举例3.实际电路的主要作用：（1）电能的传输、分配与转换（2）传递和处理信号教学内容4.基本概念：（1）激励：电源或信号源产生的电压或电流，也称为输入。
（2）响应：由激励在电路各部分产生的电压和电流，也称为输出。
（3）电路分析：在已知电路结构和元件参数的条件下，讨论电路激励和响应之间的关系。
（4）电路理论：研究电路中发生的电磁现象，并用电流、电荷、电压、磁通等物理量描述其过程。
注意：电路理论主要是计算电路中各部件、器件的端子电流和端子间的电压，一般不涉及内部发生的物理过程。
本书讨论的电路不是实际电路，而是其电路模型。
（因为实际电路形式多样而且复杂，为了便于分析和计算常把实际电路抽象成电路模型）二、电路模型1.概念：实际电路的电路模型是由理想电路元件相互连接而成的电路。
2.理想电路元件：有某种确定的电磁性能的假想元件，具有精确的数学定义。
3.5种理想电路元件主要有：（1）电阻元件R：表示消耗电能的元件。

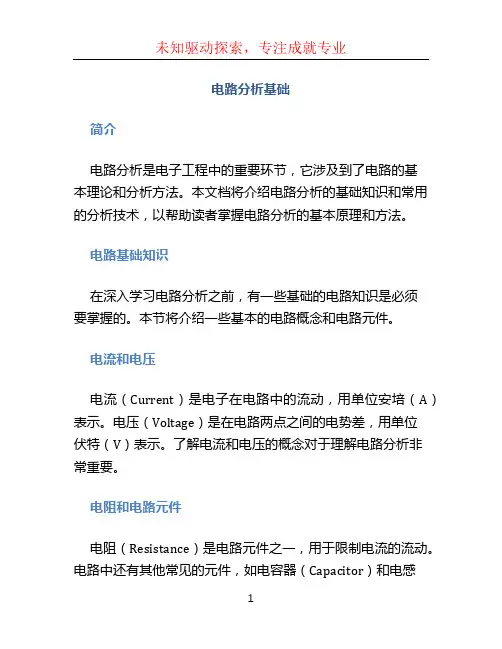

电路分析基础简介电路分析是电子工程中的重要环节，它涉及到了电路的基本理论和分析方法。
本文档将介绍电路分析的基础知识和常用的分析技术，以帮助读者掌握电路分析的基本原理和方法。
电路基础知识在深入学习电路分析之前，有一些基础的电路知识是必须要掌握的。
本节将介绍一些基本的电路概念和电路元件。
电流和电压电流（Current）是电子在电路中的流动，用单位安培（A）表示。
电压（Voltage）是在电路两点之间的电势差，用单位伏特（V）表示。
了解电流和电压的概念对于理解电路分析非常重要。
电阻和电路元件电阻（Resistance）是电路元件之一，用于限制电流的流动。
电路中还有其他常见的元件，如电容器（Capacitor）和电感器（Inductor），它们在电路中有着不同的作用。
了解这些元件的特性和使用方法是电路分析的基础。
基本的电路分析方法本节将介绍一些基本的电路分析方法，包括电压法和电流法。
电压法电压法（Voltage Method）是一种基本的电路分析方法，通过在电路中建立基尔霍夫电压定律方程和欧姆定律方程，可以求解电路中的电流和电压。
电压法在分析复杂电路时常常非常有效。
电流法电流法（Current Method）是另一种基本的电路分析方法，通过在电路中建立基尔霍夫电流定律方程和欧姆定律方程，可以求解电路中的电流和电压。
电流法在一些特定情况下比电压法更方便。
常见的电路分析技术除了基本的电路分析方法外，还有一些常见的电路分析技术可以用于分析复杂电路。
等效电路等效电路（Equivalent Circuit）是指将复杂的电路简化为更为简单的电路模型。
通过等效电路的分析，可以更方便地理解和计算电路中的电流和电压。
直流分析和交流分析电路中的直流分析和交流分析是两种常见的电路分析技术。
直流分析是在直流电路中分析电流和电压的方法，而交流分析则用于分析交流电路中的电流和电压。
两者在实际中都有很重要的应用。
总结本文档介绍了电路分析的基础知识和常用的分析技术。
