给排水的方式和分类知识讲解

给排水学科知识点总结一、给排水系统概述1. 给排水系统的定义给排水系统是指用于供水和排水的管道、设备和管道配件的系统，是建筑物的重要基础设施之一。

2. 给排水系统的作用给排水系统主要用于供水、供热、排水和排污等功能，保障了建筑物内外部的卫生和生活环境。

3. 给排水系统的分类给排水系统包括室内给水系统、室内排水系统、室外给水系统和室外排水系统。

二、室内给水系统1. 给水系统的组成给水系统由水源、水箱、管道系统、阀门、水表等组成，其主要任务是向建筑物内部供应清洁卫生的饮用水。

2. 给水系统的管道选择给水系统的管道一般选用耐腐蚀、耐压、抗冲击的材料，如不锈钢、铜、PVC等。

3. 给水系统的布局给水系统的布局应根据建筑物的用途和结构特点合理布置，保证水流畅、水质卫生。

三、室内排水系统1. 排水系统的组成室内排水系统包括排水管道、排水设备、排水配件等，其主要作用是将建筑物内部的污水排出。

2. 排水管道的设计排水管道的设计应考虑排水量、排水速度、管道坡度等因素，以保证排水畅通。

3. 排水设备及配件排水设备和配件主要包括下水道、地漏、排水弯、排气阀等，其作用是将污水及时排出，保持卫生环境。

四、室外给水系统1. 室外给水系统的设计室外给水系统的设计应考虑用水量、管道布置、水质保护等因素，以保证给水的可靠性和水质的卫生安全。

2. 室外给水系统的管道材料室外给水系统的管道一般选用钢管、塑料管道等耐腐蚀、抗压的材料。

3. 室外给水系统的维护室外给水系统的维护应定期检查管道及设备的状况，清理管道积水及杂物，以确保给水系统的正常运行。

五、室外排水系统1. 室外排水系统的设计室外排水系统的设计应考虑雨水排放、地势高低、排水坡度等因素，以保证雨水迅速排除，防止洪涝灾害。

2. 室外排水系统的排水设施室外排水系统的排水设施主要包括雨水井、雨水篦子、雨水管等，其作用是将雨水及时排放。

3. 室外排水系统的维护室外排水系统的维护应保持排水设施的畅通，及时清理积水和杂物，以确保排水系统的正常运行。

给排水一般基础知识引言给排水是建筑工程中不可忽视的重要部分，它涉及到人们日常生活中的用水和排水问题。

了解给排水的基础知识对于建筑师、土木工程师和相关行业的从业人员来说是必不可少的。

本文将介绍给排水的一般基础知识，包括给排水的定义、分类、常用术语以及相关设计原则。

一、给排水的定义和分类1. 定义：给排水是指建筑物内外水的供应和排出系统。

给水系统提供清洁可用水，而排水系统将废水从建筑物中排出。

2. 分类：给排水系统可以根据用途分为以下几类：- 给水系统：向建筑物供应清洁饮用水和非饮用水，包括冷水和热水供应系统。

- 排水系统：排除建筑物中产生的废水、雨水和污水，包括卫生设备、屋面排水系统和地下水排水系统等。

二、常用术语解释- 自来水：指经过处理的清洁饮用水，可以直接供应给居民使用。

- 井水：指从地下井中取出的水，需要经过处理后才能使用。

- 水泵：用于提升水的压力，确保水能够顺利流动到需要的地方。

- 蓄水器：储存水的设备，可以平衡供水压力变化。

2. 排水系统术语：- 排水管道：输送废水和雨水的管道系统。

- 排水口：安装在建筑物内外的出水口，用于排水。

- 水封：通过水的高度形成的密封，阻止污水中的恶臭气体进入室内。

- 排水阀：控制废水流动的装置，通常用于马桶和洗手盆等设备。

三、给排水设计原则- 合理布置：根据建筑物的结构和功能确定供水系统的布置方案，确保水能够顺畅供应到每个点位。

- 安全可靠：确保供水系统的安全运行，防止漏水和爆管等意外事件的发生。

- 节约水资源：合理利用水资源，提高供水系统的效率，减少浪费。

2. 排水设计原则：- 正确坡度：保证排水管道具有必要的坡度，确保废水能够自由流动到排水出口。

- 疏通管道：定期清理排水管道，排除堵塞物，确保畅通。

- 防止逆流：使用适当的阀门或设备，防止污水倒流到供水系统中。

- 处理废水：对污水进行适当的处理，减少对环境的污染。

结论给排水是建筑工程中非常重要的一部分，正确理解和应用给排水的基础知识对于建筑师和从业人员来说至关重要。

目录卫生器具及卫生间建筑内部给水系统建筑给水设备建筑内部给水管道计算建筑消防给水管道计算建筑消防给水系统自动喷水灭火系统建筑内部排水系统建筑内部排水管道计算建筑雨水排水系统污废水抽升与局部污水处理建筑内部热水及饮水供应建筑中水系统居住小区给系统居住小区排水系统特殊地区给排水管道建筑给水排水施工图及设计计算实例第一章卫生器具及卫生间1－1卫生器具一、便溺用卫生器具及冲洗设备1、大便器蹲式大便器：用于防止接触传染的医院厕所内，采用高位水箱或带有破坏真空的延时自闭式冲洗阀进行冲洗。

接管时需配存水弯。

如盘形冲洗式蹲式大便器。

坐式大便器：采用低位水箱冲洗，其构造本身带有存水弯。

按冲洗原理分冲洗式和虹吸式两种。

虹吸式又喷射虹吸式坐便器和漩涡虹吸式坐便器。

无线电遥控温水洗净坐便器。

2、大便槽采用集中冲洗水箱或红外数控冲洗装置冲洗。

槽底坡度不小于0.015，大便槽末端应设高出槽底15㎜的挡水坝，在排水口处应设水封装置，水封高度不应小于50㎜。

3、水便器及小便槽水便器：冲洗采用手动启闭截止阀或自闭式冲洗阀冲洗，成组布置的小便器采用红外感应自动冲洗装置、光电控制或自动控制的冲洗装置进行冲洗。

小便槽；采用手动启闭截止阀控制的多孔冲洗管进行冲洗，但应尽量采用自动冲洗水箱。

4、冲洗设备便溺用卫生器具必须设置具有足够的冲洗水压的冲洗设备，并且在构造上具有防止回流污染给水管道的功能。

冲洗水箱：自动虹吸冲洗水箱（利用虹吸原理进行定时冲洗）、套筒式手动虹吸冲洗高水箱（拉杆大便器用）、提拉盘式手动虹吸冲洗低水箱（座式）、手动水力冲洗低水箱（座式）、光电数控冲洗水箱。

冲洗阀：手动启闭截止阀（水便器、水便槽）、延时自闭式冲洗阀（大便器，直接安装在冲洗管上，具有节约用水和防止回流污染功能）。

二、盥洗及沐浴用卫生器具1、洗脸盆：墙架式、柱脚式、台式。

2、盥洗槽：瓷砖、水磨石，槽内靠墙一侧设有泄水沟，污水沿泄水沟流至排水栓。

若超过3m设两个排水栓。

给排水系统的基本原理与分类随着城市化的不断加速，建筑物的用水需求也越来越大。

给排水系统作为建筑物中不可或缺的一部分，承担着排除废水和供应清洁水的重要任务。

本文将介绍给排水系统的基本原理与分类。

一、基本原理给排水系统的基本原理包括供水和排水两个方面。

1. 供水系统供水系统负责将清洁饮用水引入建筑物，并分配到各个用水设备。

其基本原理如下：（1）水源：供水系统的水源可以来自地下水、水库或者水厂。

根据水质要求和供水规模的不同，水源可能需要经过一系列的处理和净化工艺。

（2）水塔或水箱：为了保证建筑物内部的水压稳定，通常会设置水塔或者水箱，将水源储存起来。

（3）供水管道：供水管道将水源从水塔或水箱输送到各个用水设备。

管道的布置要合理，需要考虑水量和水压的需求。

（4）消防系统：供水系统还应包括消防用水系统，以供应灭火或紧急用水的需求。

2. 排水系统排水系统负责将废水、污水和雨水排出建筑物。

其基本原理如下：（1）排水设备：包括厕所、洗手池、浴缸、厨房水槽等，通过排水管道将废水和污水从建筑物内部排出。

（2）下水道：废水和污水经过下水道流入污水处理厂或者环境中。

下水道要保证排水的畅通和防止污水倒流。

（3）雨水排水系统：建筑物的屋面和露台会产生雨水，通过雨水排水系统将雨水排出。

这一系统通常与污水排水系统分离，以减轻污水处理厂的负荷。

二、分类给排水系统按照用途和性质的不同，可分为以下几类：1. 耗水系统：用于供应居民生活和建筑物内部设备的用水，如饮用水、洗浴用水和清洁用水等。

2. 消防用水系统：用于灭火或紧急用水的供应，需要保证供水压力和流量的稳定。

3. 排污系统：用于排除生活污水、厨余垃圾等废弃物质。

4. 雨水排水系统：用于收集和排出屋面、露台或道路等地方产生的雨水，以防止雨水积聚导致建筑物损坏或洪水发生。

5. 工业给排水系统：用于工业生产过程中产生的废水处理和再利用。

6. 排水设施：包括下水道、污水处理厂、泵站等，用于将废水或污水从建筑物排入外部环境或者处理再利用。

给排水系统分类1. 介绍给排水系统是城市基础设施的重要组成部分，用于污水处理和供水。

对给排水系统进行分类有助于了解其不同的功能和特点，便于规划和设计城市的给排水系统。

本文将介绍几种常见的给排水系统分类，并对每种分类进行详细的探讨。

2. 分类方法2.1 按功能分类按功能可以将给排水系统分为供水系统和排水系统。

供水系统用于向居民和工业用户提供清洁的饮用水，而排水系统用于收集和处理污水。

2.2 按水体类型分类按水体类型可以将给排水系统分为污水系统和雨水系统。

污水系统用于收集和处理居民和工业排放的污水，而雨水系统则用于收集和处理雨水和降水。

2.3 按用途分类按用途可以将给排水系统分为城市给排水系统和农村给排水系统。

城市给排水系统主要用于城市居民和工业用户的供水和排水，而农村给排水系统主要用于农村地区的供水和排水。

3. 供水系统分类3.1 自流式供水系统自流式供水系统使用自然排水的方式将水从水源输送到用户。

它不需要使用泵，依靠重力实现供水。

这种系统适用于水源附近地势较高的地区。

3.2 提水式供水系统提水式供水系统使用泵将水从水源抽到水厂，再通过管网输送到用户。

这种系统适用于水源位于较低地势的地区。

3.3 整体供水系统整体供水系统将自流式和提水式供水系统相结合，兼具两者的优点。

它可以根据具体情况选择自然排水或者使用泵来实现供水。

4. 排水系统分类4.1 分流式排水系统分流式排水系统将污水系统和雨水系统分开进行处理。

分流式排水系统能够更好地处理污水，但需要更多的管网。

4.2 综合式排水系统综合式排水系统将污水系统和雨水系统合并进行处理。

综合式排水系统可以节省管网建设成本，但对于大量的降水和洪水可能造成处理压力增大。

4.3 冲洗水系统冲洗水系统主要用于抽水驱动冲洗下水道和污水处理设备，以防止污物沉积和堵塞。

冲洗水系统通常使用回收水或者循环水。

5. 结论给排水系统的分类有助于更好地理解和规划城市基础设施。

按照功能、水体类型和用途进行分类可以更好地了解各种系统的特点和适用范围。

给排水分类一、引言给排水是城市基础设施的重要组成部分，涉及到城市居民的日常生活和工业生产的用水和排水需求。

针对不同的需要和用途，给排水可以按照一定的标准进行分类，以实现高效、安全和可持续的水资源管理。

本文将介绍常见的给排水分类方法及其特点。

二、按照使用对象的分类1. 生活给排水系统生活给排水系统主要是为居民和商业用途提供水源与排水服务的设施。

这种系统包括自来水供应管网、家庭自来水管道、室内卫生间、浴室和厨房的管道系统，以及污水、雨水的排放系统等。

生活给排水系统的目标是确保居民和商业场所获得清洁、安全、稳定的供水与排水服务。

2. 工业给排水系统工业给排水系统主要是为工业生产和制造业提供用水和排水解决方案的设施。

这种系统包括工业用水管道、生产设备冷却水系统、工业废水处理设备等。

工业给排水系统的设计要考虑到不同行业的特殊需求，确保工业生产过程中用水的效率和废水的处理达到环保要求。

三、按照水质的分类1. 普通给排水系统普通给排水系统主要适用于一般城市生活用水和生活污水管理。

这种系统主要处理的是由居民日常生活产生的污水，主要包括洗澡、洗衣、洗碗等。

普通给排水系统通过自来水供应、下水道和污水处理厂等设施，确保居民获得充足的干净水源，并处理生活污水，保护环境。

2. 高水质给排水系统高水质给排水系统主要适用于对水质要求较高的场所，如医院、实验室、食品加工等。

这种系统需要采用更加高级的水处理设备，如逆渗透设备和纯净水处理系统，以确保供水水质符合特定需求。

3. 工业用水与废水处理系统工业用水与废水处理系统主要适用于工业生产过程中的用水需求和废水处理。

不同行业的工业用水和废水具有不同的特点和需求，因此需要针对性地设计相应的给排水系统。

这种系统通常采用各种先进的水处理技术，如生物处理、化学处理和物理处理等，以满足不同工业生产过程中对水质的要求。

四、按照管理方式的分类1. 中心化给排水系统中心化给排水系统是将给水和排水集中处理的系统，通常采用大规模的供水和排水设施，如水处理厂和污水处理厂。

建筑给排水管道安装工程基础知识讲解一，给水系统的分类1，生活给水系统（供人们饮用、洗涤、烹饪，其水质必须符合国家饮用水质标准）2，生产给水系统（供生产设备冷却，原料及产品洗涤以及各类产品制造过程中所需的生产用水）生产用水应根据工艺要求，提供所需的水质、水量和水压。

3，消防给水系统（供给各类消防设备灭火用水）二，给水系统的组成1，引入管（自室外给水管将水引入室内管段，也称进户管）2，水表节点（水表节点是安装在引入管上的水表及前后设置的阀门和泄水装置的总称）3，给水管道（包括干管、立管和支管）4，配水装置和用水设备（各类卫生器具和用水设备）5，给水附件（管道系统中调节水量、水压，控制水流方向以及关断水流，便于管道、仪表和设备检修的各类阀门）6，增压和蓄水装备三，给水方式1，直接给水2，设置水箱给水方式3，设置水泵给水方式4，设置水泵和水箱给水方式5，气压给水方式6，分区给水方式7，分质给水方式四，结合本工程情况给水系统介绍金域华府2期给水系统采用分区给水方式（高中低区），采用管材低压区域采用AGR管，高压区域采用钢塑管，水泵房设于一期地下室。

安装工程根据其管材及连接方式不同，安装工艺及监理要点也不同，下面分类介绍几种一，管道丝扣联接：1，断管a用砂轮锯断管，应格管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。

断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。

b用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。

2，套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15～32mm者套二次，40～50mm 者套三次，70mm以上者套3～4次为宜。

a用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。

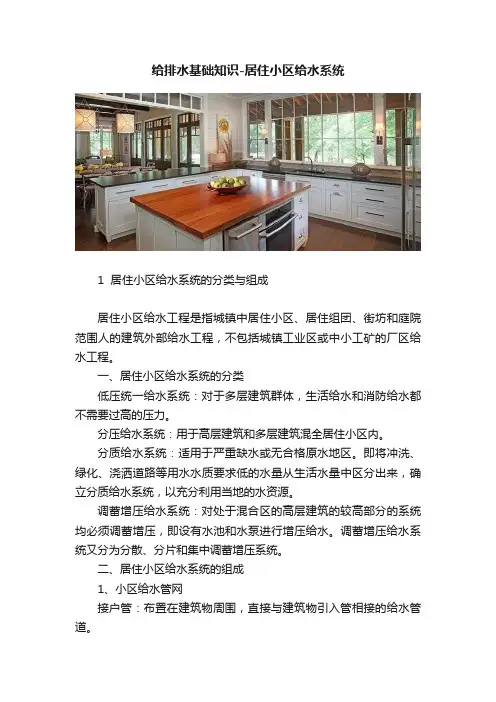

给排水基础知识-居住小区给水系统1 居住小区给水系统的分类与组成居住小区给水工程是指城镇中居住小区、居住组团、街坊和庭院范围人的建筑外部给水工程，不包括城镇工业区或中小工矿的厂区给水工程。

一、居住小区给水系统的分类低压统一给水系统：对于多层建筑群体，生活给水和消防给水都不需要过高的压力。

分压给水系统：用于高层建筑和多层建筑混全居住小区内。

分质给水系统：适用于严重缺水或无合格原水地区。

即将冲洗、绿化、浇洒道路等用水水质要求低的水量从生活水量中区分出来，确立分质给水系统，以充分利用当地的水资源。

调蓄增压给水系统：对处于混合区的高层建筑的较高部分的系统均必须调蓄增压，即设有水池和水泵进行增压给水。

调蓄增压给水系统又分为分散、分片和集中调蓄增压系统。

二、居住小区给水系统的组成1、小区给水管网接户管：布置在建筑物周围，直接与建筑物引入管相接的给水管道。

给水支管：布置在居住组团内道路下与接户管相接的给水管道。

给水干管：布置在小区道路或城市道路下与小区支管相接的管道。

2、贮水、调节、增压设备贮水池、水箱、水泵、气压罐、水塔等。

3、室外消火栓布置在小区道路两侧用来灭火的的消防设备。

4、给水附件保证给水系统正常工作所设置的各种阀门等。

5、自备水源系统对于严重缺水地区或离城镇给水管网较远的地区，可设有自备水源系统，一般由取水构筑物（以地下式为多）、水泵、净水构筑物、输水管网等。

2 地下取水构筑物一、管井1、管井的构造井室：其作用是保护管井井口免受污染，用来安放设备、进行维护管理。

按井室与地表的关系可分为地面式泵站、地下式泵站和半地下式泵站；按使用的水泵类型可分为深井泵站、潜污泵站。

井壁管：其作用是加强井壁，隔离不适宜取水的含水层。

井壁管应有一定的强度，以承受地层和人工填充物侧压力，并保证不弯曲，内壁面圆整、平滑，以利于安装抽水设备，利于井的清洗与维修。

过滤管：亦称滤水管，是管井的重要组成部分，装于含水层中，作用是集水且保持填砾和含水层的稳定。

给排水工程基础知识引言：给排水工程是指针对城市建设中的给水和排水系统进行规划、设计、施工和运维的一门技术。

它涉及到供水管道、污水处理、雨水排放等一系列工作，是城市基础设施建设中至关重要的一部分。

本文将介绍一些给排水工程的基础知识，帮助读者更好地了解这一领域。

一、给水系统给水系统主要用于城市和建筑物的日常生活、工业生产和消防用水。

它包括水源、水处理、水供应和水输送四个主要环节。

1.1 水源水源是给水系统的起点，可以分为地下水和表面水两种类型。

地下水是通过钻井取水，而表面水则是通过水库、湖泊或河流等水资源进行蓄存和节制。

1.2 水处理水处理是通过一系列的工艺和技术手段，将原水变为符合相关水质标准的饮用水。

这包括了物理过滤、化学处理和消毒等步骤，确保供水的安全和卫生。

1.3 水供应水供应是指将经过处理的饮用水输送到城市和建筑物中的过程。

一般采用供水管道进行输送，其中管道的设计、材料选择和施工质量对供水系统的性能至关重要。

1.4 水输送水输送是指将供水管道中的水流向需要用水的地方。

它涉及到水泵、阀门和管网等设备的选择和安装，以及水压控制和供水稳定性的保证。

二、排水系统排水系统主要用于城市和建筑物内的污水和雨水排放，确保环境的卫生和安全。

排水系统包括室内排水系统和室外排水系统两个部分。

2.1 室内排水系统室内排水系统是指建筑物内部的污水和雨水排放系统。

它由排水管道、下水道、地漏和下水道设备等组成。

室内排水系统是建筑工程中的重要组成部分，对室内环境的舒适度和健康程度有着重要影响。

2.2 室外排水系统室外排水系统是指建筑物周围的污水和雨水排放系统。

它包括了雨水收集、雨水排放和污水处理等环节。

室外排水系统的设计和施工需要考虑到地势、地貌和土壤等因素，确保排水通畅和环境保护。

三、给排水工程的设计与建设给排水工程的设计与建设是指根据具体需求和相关标准，进行工程规划、设计和施工的过程。

它涉及到很多技术和专业知识，需要综合考虑水质、水量、供水稳定性和排水效率等因素。

给排水知识点总结一、给排水系统的基本概念1. 给排水系统的作用给排水系统是建筑物中用于引水和排水的设施，主要作用是将建筑物内部产生的污水、雨水和地下水等排出建筑物，同时引进自来水、燃气等清洁供水，保障建筑物内部的卫生和安全。

2. 给排水系统的组成给排水系统通常由排水管道、排水设备和给水设备等组成。

排水管道包括雨水管、污水管和通风管，排水设备包括下水道、地漏、浴缸、马桶等，给水设备包括水龙头、淋浴头、水槽等。

3. 给排水系统的分类根据功能和使用范围的不同，给排水系统可以分为污水排水系统、雨水排水系统和生活用水系统等。

污水排水系统主要用于排放建筑物内部产生的污水，雨水排水系统主要用于排放建筑物外部积聚的雨水，生活用水系统主要用于供应建筑物内部的清洁用水。

二、给排水系统的设计原则1. 安全性给排水系统的设计应保障水源安全、排水顺畅和建筑物内部的卫生和安全。

2. 经济性给排水系统的设计应考虑到成本和效益，尽可能减少投资和运营成本，提高系统的使用寿命。

3. 实用性给排水系统的设计应符合使用者的实际需求，方便管理和维护，提高使用效率。

4. 环保性给排水系统的设计应尽可能避免污染水源和环境，减少能源消耗和废弃物排放。

三、给排水系统的主要设备1. 排水管道排水管道通常由铸铁、塑料、不锈钢或玻璃钢等材料制成，主要用于引水和排水，根据用途的不同分为污水管、雨水管和通风管等。

2. 排水设备排水设备包括地漏、浴缸、厨房水槽、洗衣机排水管、浴室水龙头、马桶等，主要用于收集和排放建筑物内部产生的污水和雨水。

3. 给水设备给水设备包括水箱、水泵、水表、水阀、水管等，主要用于引进自来水、燃气等清洁供水。

4. 防水设备防水设备主要包括防水涂料、防水卷材、排水板、防水接头等，用于保护建筑物结构和室内装修免受湿气侵害。

五、给排水系统的维护和管理1. 定期检查定期检查给排水系统的排水管道、排水设备和给水设备等，发现问题及时修复，确保系统的正常运行。
