第4章 设计要求及荷载效应组合

教材P97习题1：钢筋混凝土简支梁，计算跨度为m 7.50=l ，承受均布荷载为kN/m 5.26 (已考虑和在分项系数，但不包括梁自重)。

混凝土强度等级为C20，环境类别为一类，采用HRB400钢筋。

试确定梁的截面尺寸并计算受拉钢筋截面面积和选择钢筋。

提示：(1)根据梁的跨度初选截面尺寸；(2)钢筋混凝土容重为25kN/m 3；(3)本题的计算结果有多种答案。

解：(1)初选截面 根据梁的高跨比和高宽比，查表4-1，初选梁的截面尺寸为250mm ⨯500mm 。

(2)设计参数 查附录1、附录6可知，C20混凝土f c =9.6N/mm 2，f t =1.1N/mm 2,HRB400级钢筋f y =360N/mm 2；查表4-5，α1=1.0，ξb =0.518。

查附录16，一类环境，c =25mm ，假定钢筋单排布置，则a s =c +d s +d /2=45mm ，h 0=h –45=455mm%138.03601.145.045.0%2.0min =⨯=>=y t f f ρ。

(3)内力计算梁上均布荷载设计值：由可变荷载效应控制的组合kN/m 25.305.265.025.0252.1k Q k G =+⨯⨯⨯=+=q g p γγ由永久荷载效应控制的组合kN/m 77.225.267.05.025.02535.1k Q k G =⨯+⨯⨯⨯=+=q g p ψγγ跨中最大弯矩设计值：m kN 85.1227.525.30810.1812200⋅=⨯⨯⨯==pl M γ (4)计算钢筋截面面积由式(4-11)可得mm 7.235mm 5.1312506.90.11085.122245545520b 62120=<=⨯⨯⨯⨯--=--=h b f M h h x c ξα由式(4-11)可得2min 2y c 1s mm 250500250%2.0mm 7.8763605.1312506.90.1=⨯⨯=>=⨯⨯⨯==bh f bx f A ρα符合适用条件。

高层建筑结构设计广西大学土木建筑工程学院贺盛第四章结构设计基本规定4.6 舒适度验算4.7 抗震设防类别4.8 抗震等级4.9 变形缝设置4.1 适用最大高度及高宽比4.2 结构布置的规则性4.3 承载力验算4.4 荷载效应组合4.5 变形验算本章重点➢掌握各类房屋的适用最大高度及高宽比➢掌握各类结构布置原则及规则性判别方法➢掌握荷载效应组合及承载力验算方法➢掌握变形验算方法➢了解舒适度验算方法➢掌握各类建筑抗震等级确定方法➢熟悉各种变形缝的类型及设置原则4.1 适用最大高度及高宽比结构设计首先需根据房屋高度、抗震设防、设防烈度等因素，确定一个与之匹配的、经济且合理的结构体系，以使结构效能得到充分发挥，材料强度得到充分利用。

《建筑结构抗震设计规范》GB50011-2010（以下简称《抗规》）、《高层建筑混凝土结构技术规程》JGJ3-2010（以下简称《高混规》）及《高层民用建筑钢结构设计规程》JGJ-2015（以下简称《高钢规》）规定了钢筋混凝土结构、钢结构及混合结构房屋建筑的最大适用高度。

将钢筋混凝土结构房屋划分为A与B级。

当房屋高度满足下表时，为A级。

当钢筋混凝土结构房屋高度不满足上表，但满足下表时，为B级。

当房屋高度不满足下表时，为超限高层建筑。

民用钢结构房屋的最大适用高度如下表所示。

表中筒体不包括钢筋混凝土筒。

混合结构房屋的最大适用高度如下表所示。

4.1.2 房屋建筑适用的高宽比房屋建筑适用的高跨比，是对结构刚度、整体稳定承载能力及经济合理性的宏观控制指标。

当结构设计满足承载力、稳定、抗倾覆、变形及舒适度等基本条件之后，仅从结构安全角度考虑，高宽比限值不是必须满足的。

高宽比主要影响结构设计的经济性。

钢筋混凝土结构房屋建筑的适用高宽比如下表。

4.1.2 房屋建筑适用的高宽比钢结构房屋建筑的适用高宽比如下表。

混合结构房屋建筑的适用高宽比如下表。

4.2 结构布置的规则性建筑平面可分为板式和塔式两大类。

《工程结构荷载及可靠度设计》课程笔记第一章：荷载类型1.1 荷载与作用荷载是指作用在结构上的各种力，它们可以导致结构的变形、位移或破坏。

荷载通常分为两类：直接作用和间接作用。

1. 直接作用：指直接施加在结构上的力，如人的重量、家具、车辆等。

这些力可以直接作用在结构的某个部分，导致该部分产生应力、应变和变形。

2. 间接作用：指不是直接施加在结构上的力，但会通过结构的一部分传递到另一部分，如温度变化、地震等。

这些力不会直接导致结构产生应力，但会通过结构的变形和位移产生影响。

1.2 作用的分类荷载作用可以分为以下几类：1. 恒载：指在结构使用过程中始终存在的荷载，如结构自重、固定设备等。

恒载的大小和作用点一般不会发生变化。

2. 活载：指在结构使用过程中可能变化的荷载，如人的活动、车辆的行驶等。

活载的大小和作用点可能会随着时间发生变化。

3.偶然荷载：指在结构使用过程中可能发生，但发生概率较小的荷载，如意外事故、爆炸等。

偶然荷载的大小和作用点通常难以预测。

4.地震作用：指地震时地面的震动对结构产生的影响。

地震作用是一种特殊的偶然荷载，其大小和作用点取决于地震的强度和震中距离。

5.风荷载：指风对结构产生的影响。

风荷载的大小和作用点取决于风速、风向和地形等因素。

6.温度作用：指温度变化对结构产生的影响。

温度作用可能导致结构产生膨胀或收缩，从而产生应力、应变和变形。

7.变形作用：指由于地基沉降、结构老化等原因导致结构产生的变形。

变形作用可能会导致结构的应力、应变和位移发生变化。

8.爆炸作用：指由于爆炸事故对结构产生的影响。

爆炸作用通常会导致结构产生局部破坏或整体破坏。

9.浮力作用：指由于水的浮力对结构产生的影响。

浮力作用通常发生在水下结构或浮体结构中。

10.制动力、牵引力与冲击力：指由于车辆行驶、机械运动等原因对结构产生的影响。

这些力可能会导致结构产生振动、噪声和疲劳损伤。

11.预加力：指在施工过程中预先施加在结构上的力，如预应力混凝土结构中的预应力钢筋。

荷载效应标准组合
荷载效应标准组合是指在工程设计中，根据不同荷载的作用情况，采用不同的标准组合来考虑结构的受力情况。

荷载效应标准组合的确定对于结构的安全性和可靠性具有重要的影响，因此在工程设计中必须要严格按照相关规范和标准进行确定和应用。

首先，荷载效应标准组合的确定需要根据结构所受荷载的性质和作用情况进行分析和计算。

在工程设计中，结构所受的荷载主要包括恒载、活载、风载、地震作用等，这些荷载的作用情况各不相同，因此需要根据具体情况来确定相应的荷载效应标准组合。

其次，荷载效应标准组合的确定需要考虑不同荷载之间的相互作用。

在实际工程中，结构所受的荷载往往是多种多样的，不同荷载之间可能存在相互作用，因此在确定荷载效应标准组合时，需要充分考虑不同荷载之间的相互作用，以确保结构在受力情况下能够满足安全性和可靠性的要求。

另外，荷载效应标准组合的确定还需要考虑结构的受力性能和受力特点。

不同结构在受力情况下可能存在不同的受力性能和受力特点，因此在确定荷载效应标准组合时，需要根据结构的具体情况
来进行分析和计算，以确保确定的标准组合能够准确反映结构的受力情况。

总的来说，荷载效应标准组合的确定是工程设计中非常重要的一部分，它直接关系到结构的安全性和可靠性。

在确定荷载效应标准组合时，需要充分考虑结构所受荷载的性质和作用情况，考虑不同荷载之间的相互作用，考虑结构的受力性能和受力特点，以确保确定的标准组合能够准确反映结构的受力情况，保证结构在使用过程中能够安全可靠地工作。

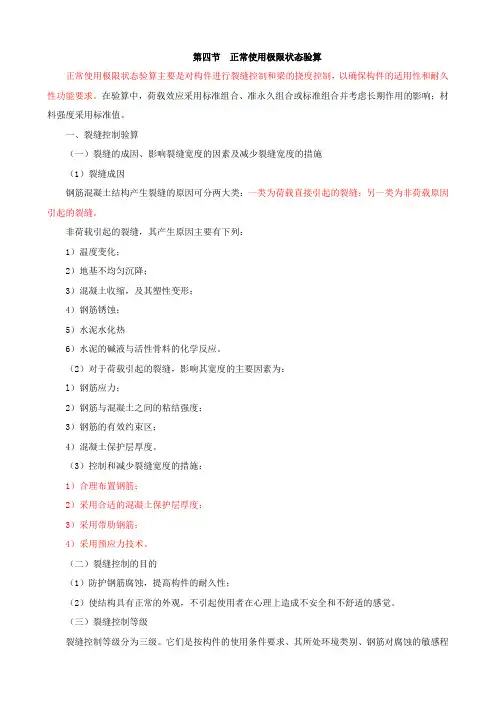

第四节正常使用极限状态验算正常使用极限状态验算主要是对构件进行裂缝控制和梁的挠度控制，以确保构件的适用性和耐久性功能要求。

在验算中，荷载效应采用标准组合、准永久组合或标准组合并考虑长期作用的影响；材料强度采用标准值。

一、裂缝控制验算（一）裂缝的成因、影响裂缝宽度的因素及减少裂缝宽度的措施（1）裂缝成因钢筋混凝土结构产生裂缝的原因可分两大类：一类为荷载直接引起的裂缝；另一类为非荷载原因引起的裂缝。

非荷载引起的裂缝，其产生原因主要有下列：1）温度变化；2）地基不均匀沉降；3）混凝土收缩，及其塑性变形；4）钢筋锈蚀；5）水泥水化热6）水泥的碱液与活性骨料的化学反应。

（2）对于荷载引起的裂缝，影响其宽度的主要因素为：l）钢筋应力；2）钢筋与混凝土之间的粘结强度；3）钢筋的有效约束区；4）混凝土保护层厚度。

（3）控制和减少裂缝宽度的措施：1）合理布置钢筋；2）采用合适的混凝土保护层厚度；3）采用带肋钢筋；4）采用预应力技术。

（二）裂缝控制的目的（1）防护钢筋腐蚀，提高构件的耐久性；（2）使结构具有正常的外观，不引起使用者在心理上造成不安全和不舒适的感觉。

（三）裂缝控制等级裂缝控制等级分为三级。

它们是按构件的使用条件要求、其所处环境类别、钢筋对腐蚀的敏感程度及荷载长期作用的影响来确定的。

（1）结构的环境类别分五类，见表4-3所列（2）裂缝控制等级一级——严格要求不出现裂缝的构件。

按荷载效应标准组合计算时，构件受拉边缘混凝土不应产生拉应力。

二级——一般要求不出现裂缝的构件。

按荷载效应标准组合计算时，构件受拉边缘混凝土拉应力不应大于混凝土轴心抗拉强度标准值；按荷载效应准永久组合计算时，构件受拉边缘混凝土不宜产生拉应力，当有可靠经验时可适当放松。

三级——允许出现裂缝的构件。

按荷载效应标准组合并考虑长期作用影响计算时，构件的最大裂缝宽度不应超过表4-4的限值。

（四）最大裂缝宽度ωmax的计算在矩形、T形、倒T形和I形截面的钢筋混凝土受拉、受弯和偏心受压构件及预应力混凝土轴心受拉和受弯构件中，按荷载效应的标准组合并考虑长期作用影响的最大裂缝宽度（mm）可按下列公式计算：式中αcr―构件受力特征系数，按表4-5采用；ψ―裂缝间纵向受拉钢筋应变不均匀系数：当ψ＜0.2时，取ψ=0.2；当ψ＞1时，取ψ=1；对直接承受重复荷载的构件，取必ψ=1σSK―按荷载效应的标准组合计算的钢筋混凝土构件纵向受拉钢筋的应力或预应力混凝土构件纵向受拉钢筋的等效应力。

结构设计组合系数规范规定与设计使用表前言实际工作中广大设计人员往往忽略了结构设计组合系数的规定，认为软件已经考虑了规范规定，而不知其中的特殊规定，在设计相关结构时没能很好调整软件的组合系数，存在一定的安全隐患，本人详细查阅了有关规范并整理如下：第一章《建筑结构荷载规范》GB 50009― 2001中有关规定3.2.3 对于基本组合，荷载效应组合的设计值S 应从下列组合值中取最不利值确定：1)由可变荷载效应控制的组合:n S=γGSGk+γQ1SQ1k+∑γQiyciSQiki=2式中γG―永久荷载的分项系数，应按第3.2.5 条采用；γQi―第i 个可变荷载的分项系数，其中γQ1 为可变荷载Q1 的分项系数，应按第3.2.5 条采用；SGK―按永久荷载标准值Gk 计算的荷载效应值；SQik―按可变荷载标准值Qik 计算的荷载效应值,其中SQ1k 为诸可变荷载效应中起控制作用者；Ψci―可变荷载Qi 的组合值系数，应分别按各章的规定采用；n―参与组合的可变荷载数。

2)由永久荷载效应控制的组合：n S=γGSGk+∑γQiyciSQiki=1注:1 基本组合中的设计值仅适用于荷载与荷载效应为线性的情况。

2 当对SQ1k 无法明显判断时，轮次以各可变荷载效应为SQ1k，选其中最不利的荷载效应组合。

3 当考虑以竖向的永久荷载效应控制的组合时，参与组合的可变荷载仅限于竖向荷载。

3.2.4 对于一般排架、框架结构，基本组合可采用简化规则，并应按下列组合值中取最不利值确定：1)由可变荷载效应控制的组合：S=γGSGk+γQ1SQ1knS=γGSGk+0.9∑γQiSQiki=12)由永久荷载效应控制的组合仍按公式(3.2.3-2)式采用。

3.2.5 基本组合的荷载分项系数，应按下列规定采用：1 永久荷载的分项系数：1)当其效应对结构不利时―对由可变荷载效应控制的组合，应取1.2；―对由永久荷载效应控制的组合，应取1.35；2)当其效应对结构有利时―一般情况下应取1.0；―对结构的倾覆、滑移或漂浮验算，应取0.9。

荷载效应标准组合
荷载效应标准组合是结构工程设计中非常重要的一部分，它涉及到结构在不同荷载作用下的受力情况，对于确保结构的安全性和稳定性具有至关重要的意义。

在工程设计中，我们需要根据实际情况来确定荷载效应标准组合，以便对结构进行合理的设计和计算。

首先，荷载效应标准组合是根据结构的设计荷载和荷载组合规范来确定的。

在结构设计中，我们需要考虑到不同类型的荷载，如恒载、活载、风载、地震作用等，这些荷载会对结构产生不同的影响，因此需要进行合理的组合来考虑结构在不同荷载作用下的受力情况。

其次，荷载效应标准组合需要根据结构的受力性能和安全性能来确定。

在确定荷载效应标准组合时，我们需要考虑结构的受力性能和安全性能，以确保结构在各种荷载作用下能够满足设计要求，保证结构的安全可靠。

另外，荷载效应标准组合还需要考虑结构的使用性能和经济性能。

在确定荷载效应标准组合时，我们需要综合考虑结构的使用性能和经济性能，以确保结构在设计寿命内能够满足使用要求，并且
具有较好的经济性能，从而实现结构设计的合理性和可行性。

总之，荷载效应标准组合是结构工程设计中至关重要的一部分，它涉及到结构在不同荷载作用下的受力情况，对于确保结构的安全
性和稳定性具有至关重要的意义。

在确定荷载效应标准组合时，我
们需要充分考虑结构的设计荷载、荷载组合规范、受力性能、安全
性能、使用性能和经济性能，以确保结构设计的合理性和可行性。

希望本文能够对大家在结构工程设计中确定荷载效应标准组合时有
所帮助。

《建筑结构荷载规范》（GB50009-2001）新内容有关调整部分：新规范于2002年3月1日启用，原规范（GBJ9-87）于2002年12月31日废止；新规范规定必须严格执行的强制性条文共13条，具体分配为：第1章有1条、第3章有3条、第4章有5条、第6章有2条、第7章有2条；楼面活荷载作了一些调整和增项，屋面不上人活荷载也作了一些调整；风、雪荷载由原按30年一遇重新规定为按50年一遇，同时对滁州市的风、雪荷载值也作了一点调整：10米高50年一遇基本风压值为0.35KN/M2，雪压值为0.40KN/M2，雪荷载准永久值系数为0.2，属于第Ⅱ分区；在计算风载时，风压高度变化系数根据地面粗糙度类别来确定：原规范（GBJ9-87）将地面粗糙度类别分为三类（A、B、C）。

随着我国建设事业的蓬勃发展，城市房屋的高度和密度日益增大，因此，对大城市中心地区的粗糙程度也有不同程度的提高，新规范（GB50009-2001）特将地面粗糙度改为四类（A、B、C、D），其中A、B类的有关参数不变，C类指有密集建筑群的城市市区，其粗糙度指数α由0.2改为0.22，梯度风高度HG仍取400m，新增添的D类，是指有密集建筑群且有大量高层建筑的大城市市区，其粗糙度指数α为0.3，梯度风高度HG取450m；专门规定了围护结构构件的风荷载及相关计算；在常用材料和构件的自重之“附表A”中，增设了“建筑墙板”一览表。

强制性条文部分：第1章“总则”之强制性条文：第1.0.5条：规范采用的设计基准期一律为50年；第3章“荷载分类和荷载效应组合”之强制性条文：第3.1.2条：建筑结构设计时，对不同荷载应采用不同的代表值：对永久荷载应采用标准值作为代表值；对可变荷载应根据设计要求采用标准值、组合值、频遇值或准永久值作为代表值；对偶然荷载应按建筑结构使用的特点确定其代表值。

第3.2.3条：对于基本组合，荷载效应组合的设计值应从以下两种组合值中取最不利值中确定：①由可变荷载效应控制的组合；②由永久荷载效应控制的组合；第3.2.5条：基本组合的荷载分项系数，应按下列规定采用：永久荷载的分项系数：当其效应对结构不利时；——对由可变荷载效应控制的组合，应取1.2；——对由永久荷载效应控制的组合，应取1.35；当其效应对结构有利时；——一般情况下，应取1.0；——对结构的倾覆、滑移或漂浮验算，应取0.9；可变荷载的分项系数：——一般情况下，应取1.4；——对标准值大于4. 0KN/M2的工业房屋楼面结构的活荷载，应取1.3；第4章“楼面和屋面活荷载”之强制性条文：第4.1.1条：民用建筑楼面均布活荷载的标准值及其组合值、频遇值和永久值系数应按表4.1.1的规定采用（摘录）：住宅、宿舍、旅馆、办公楼、医院病房、托儿所、幼儿园，楼面均布活荷载的标准值取2.0 KN/M2；教室、试验室、阅览室、会议室、医院门诊室，楼面均布活荷载的标准值取2. 0KN/M2；食堂、餐厅、一般资料档案室，楼面均布活荷载的标准值取2.5KN/M2；礼堂、剧场、影院、有固定座位的看台，楼面均布活荷载的标准值取3.0KN/M2；一般的厨房，楼面均布活荷载的标准值取2.0KN/M2；餐厅的厨房，楼面均布活荷载的标准值取4.0KN/M2；住宅、宿舍、旅馆、办公楼、医院病房、托儿所、幼儿园的浴室，厕所、盥洗室，楼面均布活荷载的标准值取2.0KN/M2；其他民用建筑的浴室，厕所、盥洗室，楼面均布活荷载的标准值取2.5KN/M2；住宅、宿舍、旅馆、医院病房、托儿所、幼儿园的走廊，门厅、楼梯，楼面均布活荷载的标准值取2.0KN/M2；办公楼、教室、餐厅、医院门诊部的走廊，门厅、楼梯，楼面均布活荷载的标准值取2.5KN/M2；消防疏散楼梯和其他民用建筑的走廊，门厅、楼梯，楼面均布活荷载的标准值取3.5KN/M2；对于预制楼梯踏步平板，尚应按1.5KN集中荷载验算；一般情况下的阳台，楼面均布活荷载的标准值取2.5KN/M2；当人群有可能密集时，楼面均布活荷载的标准值取3.5KN/M2；第4.1.2条：设计楼面梁、墙、柱及基础时，第4.1.1条中的楼面均布活荷载的标准值在下列情况下应乘以规定的折减系数：设计楼面梁时的折减系数：——当住宅、宿舍、旅馆、办公楼、医院病房、托儿所、幼儿园的楼面梁从属面积超过25m2时，应取0.9；——当教室、试验室、阅览室、会议室、医院门诊室、食堂、餐厅、一般资料档案室、礼堂、剧场、影院、有固定座位的看台等的楼面梁从属面积超过50m2时，应取0.9；设计墙、柱及基础时的折减系数，参见下表：活荷载按楼层的折减系数墙、柱及基础计算截面以上的层数 1 2~3 4~5 6~8 9~20 ＞20计算截面以上各楼层活荷载总和的折减系数 1.00 (0.90) 0.85 0.70 0.65 0.60 0.55注：当楼面梁的从属面积超过25m2时，应采用括号内的系数。

第四章4.1 承载力验算和水平位移限制为什么是不同的极限状态？这两种验算在荷载效应组合时有什么不同？答：(1)高层建筑结构设计应保证结构在可能同时出现的各种外荷载作用下，各个构件及其连接均有足够的承载力。

我国《建筑结构设计统一标准》规定构件按极限状态设计，承载力极限状态要求采用由荷载效应组合得到的构件最不利内力进行构件截面承载力验算。

水平位移限制是正常使用极限状态，主要原因有：要防止主体结构开裂、损坏；防止填充墙及装修开裂、损坏；过大的侧向变形会使人有不舒适感，影响正常使用；过大的侧移会使结构产生附加内力（P-Δ效应）。

(2)承载力验算是极限状态验算，在内力组合时，根据荷载性质的不同，荷载效应要乘以各自的分项系数和组合系数。

对于水平位移限制验算，要选择不同方向的水平荷载（荷载大小也可能不同）分别进行内力分析，然后按不同工况分别组合。

4.2 为什么高而柔的结构要进行舒适度验算？答：因为高而柔的结构抗侧刚度较小，在风荷载作用下会产生较大的侧向加速度，使人感觉不舒适，因此要进行舒适度验算，按重现期为10年的风荷载计算结构顶点加速度，或由风洞试验确定顺风向与横风向结构顶点最大加速度，使其满足规范要求。

4.3 P-△效应计算与结构总体稳定的含义有何不同？答：P-△效应是指在水平荷载作用下，出现侧移后，重力荷载会产生附加弯矩，附加弯矩又增大侧移，这是一种二阶效应。

在高层建筑结构设计中，一般所说的考虑P-△效应即是进行结构的整体稳定验算，但结构的整体稳定验算还包括结构仅在重力作用下，出现的丧失稳定问题，不过这种情况出现的很少。

4.4 延性和延性比是什么？为什么抗震结构要具有延性？答：(1)延性是指构件和结构屈服后，具有承载能力不降低或基本不降低、且有足够塑性变形能力的一种性能，一般用延性比表示延性，即塑性变形能力的大小。

(2)当结构设计成延性结构时，由于塑性变形可以耗散地震能量，结构变形虽然会加大，但结构承受的地震作用（惯性力）不会很快上升，内力也不会再加大，因此具有延性的结构可降低对结构承载力的要求，也可以说，延性结构是用它的变形能力（而不是承载力）抵抗罕遇地震作用；反之，如果结构的延性不好，则必须有足够大的承载力抵抗地震，则必须有足够大的承载力抵抗地震。

第二章2.1钢筋混凝土房屋建筑和钢结构房屋建筑各有哪些抗侧力结构体系？钢筋混凝土房屋建筑和钢结构房屋建筑各有哪些抗侧力结构体系？每种结构体系举1~2例。

答：钢筋混凝土房屋建筑的抗侧力结构体系有：框架结构(如主体18层、局部22层的北京长城饭店)；框架剪力墙结构（如26层的上海宾馆）；剪力墙结构（包括全部落地剪力墙和部分框支剪力墙）；筒体结构[如芝加哥Dewitt-Chestnut公寓大厦（框筒），芝加哥John Hancock大厦（桁架筒），北京中国国际贸易大厦（筒中筒）]；框架核心筒结构（如广州中信大厦）；板柱-剪力墙结构。

钢结构房屋建筑的抗侧力体系有：框架结构（如北京的长富宫）；框架-支撑（抗震墙板）结构（如京广中心主楼）；筒体结构[芝加哥西尔斯大厦（束筒）]；巨型结构（如香港中银大厦）。

2.2框架结构、剪力墙结构和框架----剪力墙结构在侧向力作用下的水平位移曲线各有什么特点？答：(1)框架结构在侧向力作用下，其侧移由两部分组成：梁和柱的弯曲变形产生的侧移，侧移曲线呈剪切型，自下而上层间位移减小；柱的轴向变形产生的侧移，侧移曲线为弯曲型，自下而上层间位移增大。

第一部分是主要的，所以框架在侧向力作用下的水平位移曲线以剪切型为主。

(2)剪力墙结构在侧向力作用下，其水平位移曲线呈弯曲型，即层间位移由下至上逐渐增大。

(3)框架-剪力墙在侧向力作用下，其水平位移曲线呈弯剪型, 层间位移上下趋于均匀。

2.3框架结构和框筒结构的结构构件平面布置有什么区别?答：(1)框架结构是平面结构，主要由与水平力方向平行的框架抵抗层剪力及倾覆力矩，必须在两个正交的主轴方向设置框架，以抵抗各个方向的侧向力。

抗震设计的框架结构不宜采用单跨框架。

框筒结是由密柱深梁组成的空间结构，沿四周布置的框架都参与抵抗水平力，框筒结构的四榀框架位于建筑物的周边，形成抗侧、抗扭刚度及承载力都很大的外筒。

2.5中心支撑钢框架和偏心支撑钢框架的支撑斜杆是如何布置的？偏心支撑钢框架有哪些类型？为什么偏心支撑钢框架的抗震性能比中心支撑框架好？答：中心支撑框架的支撑斜杆的轴线交汇于框架梁柱轴线的交点。

混泥土结构第四版第四章答案混泥土结构第四版第四章答案混泥土结构&lpar;第四版&rpar;第四章答案第4章受弯构件的斜横截面承载力4.1钢筋混凝土简支梁，截面尺寸b⨯h=200mm⨯500mm，as=35mm，混凝土为c30，忍受剪力设计值v=1.4⨯105n，环境类别为一类，缝筋使用hpb235，求所遭疑剪箍筋。

解：查表得：fc=14.3n/mm2、ft=1.43n/mm2、fyv=210n/mm（1）求函数横截面尺寸hw=h0=500-35=465mm=2.325混凝土为c30，故取βc=1.00.25βcfcbh0=0.25⨯1.0⨯14.3⨯200⨯465=332475n>v=140000n横截面符合要求。

（2）验算是否需要按计算配置箍筋0.7ftbh0=0.7⨯1.43⨯200⨯465=93093n故需要进行配箍计算。

（3）计算箍筋缝筋使用6，双肢缝，则asv1=28.3mmv=0.7ftbh0+1.25fyv1.25fyvnasv1h0v-0.7ftbh0nasv11.25⨯210⨯2⨯28.3⨯465140000-93093挑s=120mm故箍筋为6@120，双肢箍。

验算：ρsv=nasv1bs2⨯28.3200⨯120ftfyv=0.236%1.43210ρsvmin=0.24=0.24⨯=0.163%4.2梁横截面尺寸同上题，但v=6.2⨯104n及v=2.8⨯105n，应当如何处置？解：查表得：fc=14.3n/mm2、ft=1.43n/mm2、fyv=210n/mma.当v=6.2⨯104n时（1）求函数横截面尺寸hw=h0=500-35=465mm=2.325混凝土为c30，故取βc=1.00.25βcfcbh0=0.25⨯1.0⨯14.3⨯200⨯465=332475n>v=62000n横截面符合要求。

（2）验算是否需要按计算配置箍筋0.7ftbh0=0.7⨯1.43⨯200⨯465=93093n>v故只需按构造选取配箍即可。

建筑结构荷载规范GB50009-2001 第1章总则第2章术语及符号2.1术语2.2符号第3章荷载分类和荷载效应组合3.1荷载分类和荷载代表值3.2荷载组合第4章楼面和屋面活荷载4.1民用建筑楼面均布活荷载4.2工业建筑楼面活荷载4.3屋面活荷载4.4屋面积灰荷载4.5施工和检修荷载及栏杆水平荷载4.6动力系数第5章吊车荷载5.1吊车竖向和水平荷载5.2多台吊车的组合5.3吊车荷载的动力系数5.4吊车荷载的组合值,频遇值及准永久值第6章雪荷载6.1雪荷载标准值及基本雪压6.2屋面积雪分布系数第7章风荷载7.1风荷载标准值及基本风压7.2风压高度变化系数7.3风荷载体型系数7.4顺风向风振和风振系数7.5阵风系数7.6横风向风振附录A常用材料和构件的自重附录B楼面等效均布活荷载的确定方法附录C工业建筑楼面活荷载附录D基本雪压和风压的确定方法附录D.1基本雪压附录D.2基本风压附录D.3雪压和风速的统计计算附录D.4全国各城市的雪压和风压值附录D.5全国基本雪压,风压分布及雪荷载准永久值系数分区图附录E结构基本自振周期的经验公式附录E.1高耸结构附录E.2高层建筑附录F结构振型系数的近似值附录F.1结构振型系数按实际工程由结构动力学计算得出.在此仅给出截面沿高度不变的两类结构第1至第4的振型系数和截面沿高度规律变化的高耸结构第1振型系数的近似值.在一般情况下,对顺风向响应可仅考虑第1型的影响,对横风向的共振响应,应验算第1至第4振型的频率,因此列出相应的前4个振型系数.附录G本规范用词说明会员登录会员申请关于我们联系我们版权所有，未经授权，不得转载©Copyright by CPAER, 2001-2002建筑结构荷载规范GB50009-2001第1章总则第1.0.1条为了适应建筑结构设计的需要，以符合安全实用、经济合理的要求，特制订本规范。

第1.0.2条本规范适用于工业与民用房屋和一般构筑物的结构设计。
