第三章露天矿合理帮坡角的确定第一节组成露天边坡岩石赋存情况(1)地层矿区及周边区域所见地层主要有：古生界的石炭系、二迭系，中生界的侏罗系、白垩系，新生界的第三系、第四系。
(2)构造矿区位于北山煤矿向斜东北角的边缘一带，区内的侏罗系地层呈向南倾的单斜构造，地层产状南倾，倾角3°～5°不等。
矿田内没有发现断层，构造属简单类型。
(3)煤层顶、底板岩性煤层底板为灰～灰白色中厚层状，块状构造粉砂质泥岩、细砂岩夹薄层泥质粉砂岩、泥岩。
煤层顶板为灰～灰白色、灰黄色泥岩、泥质粉砂岩、细砂岩、中厚层状、块状构造、质较坚硬、含铁锰质结核，含大量植物叶片化石及硅化木碎片，第二节岩石、结构面、岩石物理力学性质说明煤层顶、板岩性特征，结构面岩性发育情况，附表说明岩石物理力学性质。
表3-1 岩石物理力学实验成果第三节影响边坡稳定性因素采场边坡稳定1、计算指标的选取由于煤层顶板岩层软化系数小，虽然本地区大气降雨稀少、风沙大，但在冬季有一定的降雪，背阳边坡的积雪可以保留到来年的三月底，冰雪融化时也可形成积水，从而软化岩层、降低力学强度指标。
岩石物理力学性质指标见表6—2—1根据剥离岩层的岩性和物理力学性质，剥离物为第二类中硬一型，露天边坡为第二类半坚硬岩石类一型。
根据岩石物理力学性质，经综合加权后的平均值如下：天然容重 2.16t／m3比重 2.46t／m3内摩擦角32.17°凝聚力 2.40Mpa2、边坡稳定性分析对露天边坡的稳定性的定性分析：采场南帮、西帮、东帮为稳定性边帮。
由于北帮是顺层边坡，相对于其它边帮而言，为稳定性较薄弱边帮；3、最终边坡角的确定根据煤矿的岩石物理力学指标，矿山最终边坡角确定见表6—2—2。
表6—2—2 最终边坡角4、边帮稳定性验算凯源煤矿采场各帮的稳定性，经过验算，各帮的稳定系数都在1．3以上。
可行性研究报告所依据的工程地质资料较少，建议在生产中补充工程地质勘探，有针对性的查明各个帮的工程地质情况。

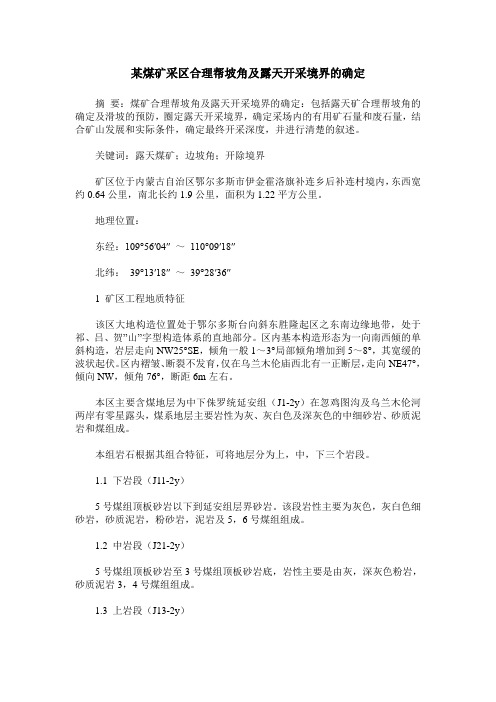

某煤矿采区合理帮坡角及露天开采境界的确定摘要：煤矿合理帮坡角及露天开采境界的确定：包括露天矿合理帮坡角的确定及滑坡的预防，圈定露天开采境界，确定采场内的有用矿石量和废石量，结合矿山发展和实际条件，确定最终开采深度，并进行清楚的叙述。
关键词：露天煤矿；边坡角；开除境界矿区位于内蒙古自治区鄂尔多斯市伊金霍洛旗补连乡后补连村境内，东西宽约0.64公里，南北长约1.9公里，面积为1.22平方公里。
地理位置：东经：109°56′04″ ～110°09′18″北纬：39°13′18″ ～39°28′36″1 矿区工程地质特征该区大地构造位置处于鄂尔多斯台向斜东胜隆起区之东南边缘地带，处于祁、吕、贺”山”字型构造体系的直地部分。
区内基本构造形态为一向南西倾的单斜构造，岩层走向NW25°SE，倾角一般1～3°局部倾角增加到5～8°，其宽缓的波状起伏。
区内褶皱、断裂不发育，仅在乌兰木伦庙西北有一正断层，走向NE47°，倾向NW，倾角76°，断距6m左右。
本区主要含煤地层为中下侏罗统延安组（J1-2y）在忽鸡图沟及乌兰木伦河两岸有零星露头，煤系地层主要岩性为灰、灰白色及深灰色的中细砂岩、砂质泥岩和煤组成。
本组岩石根据其组合特征，可将地层分为上，中，下三个岩段。
1.1 下岩段（J11-2y）5号煤组顶板砂岩以下到延安组层界砂岩。
该段岩性主要为灰色，灰白色细砂岩，砂质泥岩，粉砂岩，泥岩及5，6号煤组组成。
1.2 中岩段（J21-2y）5号煤组顶板砂岩至3号煤组顶板砂岩底，岩性主要是由灰，深灰色粉岩，砂质泥岩3，4号煤组组成。
1.3 上岩段（J13-2y）3号煤组顶板砂岩至延安组顶界。
岩性主要是由灰，白色中细粒粉砂岩，粉砂岩，砂质泥岩，泥岩及2号煤组组成。
煤系地层上覆盖第三系和第四系松散层，露天区内松散层沙厚度一般为15m，最大为22m。

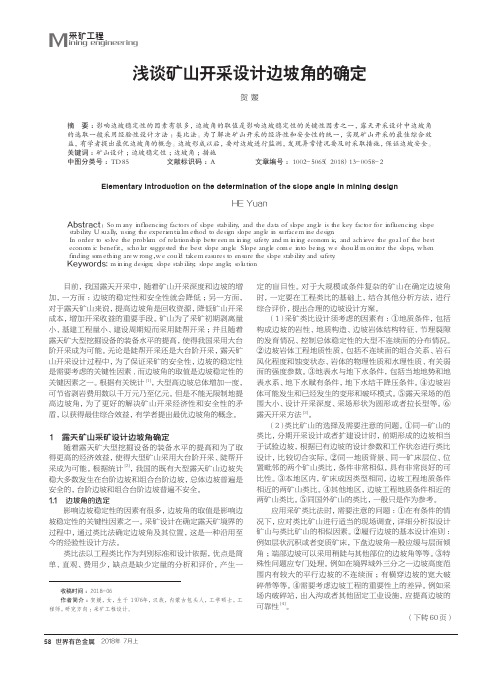

采矿工程M ining engineering浅谈矿山开采设计边坡角的确定贺 媛（包钢集团设计研究院（有限公司），内蒙古 包头 ０１４０１０）摘 要：影响边坡稳定性的因素有很多，边坡角的取值是影响边坡稳定性的关键性因素之一，露天开采设计中边坡角的选取一般采用经验性设计方法：类比法。
为了解决矿山开采的经济性和安全性的统一，实现矿山开采的最佳综合效益，有学者提出最优边坡角的概念。
边坡形成以后，要对边坡进行监测，发现异常情况要及时采取措施，保证边坡安全。
关键词：矿山设计；边坡稳定性；边坡角；措施中图分类号：ＴＤ８５ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１８）１３－００５８－２Elementary Introduction on the determination of the slope angle in mining designHE Yuan（Ｄｅｓｉｇｎｉｎｇ ｉｎｓｔｉｔｕｔｅ ｏｆ Ｂａｏｇａｎｇ Ｇｒｏｕｐ， Ｉｎｎｅｒ Ｍｏｎｇｏｌｉａ，Ｂａｏｔｏｕ ０１４０１０，Ｃｈｉｎａ）Abstract ： Ｓｏ ｍａｎｙ ｉｎｆｌｕｅｎｃｉｎｇ ｆａｃｔｏｒｓ ｏｆ ｓｌｏｐｅ ｓｔａｂｉｌｉｔｙ， ａｎｄ ｔｈｅ ｄａｔａ ｏｆ ｓｌｏｐｅ ａｎｇｌｅ ｉｓ ｔｈｅ ｋｅｙ ｆａｃｔｏｒ ｆｏｒ ｉｎｆｌｕｅｎｃｉｎｇ ｓｌｏｐｅ ｓｔａｂｉｌｉｔｙ． Ｕｓｕａｌｌｙ， ｕｓｉｎｇ ｔｈｅ ｅｘｐｅｒｉｅｎｔｉａｌ ｍｅｔｈｏｄ ｔｏ ｄｅｓｉｇｎ ｓｌｏｐｅ ａｎｇｌｅ ｉｎ ｓｕｒｆａｃｅ ｍｉｎｅ ｄｅｓｉｇｎ．Ｉｎ ｏｒｄｅｒ ｔｏ ｓｏｌｖｅ ｔｈｅ ｐｒｏｂｌｅｍ ｏｆ ｒｅｌａｔｉｏｎｓｈｉｐ ｂｅｔｗｅｅｎ ｍｉｎｉｎｇ ｓａｆｅｔｙ ａｎｄ ｍｉｎｉｎｇ ｅｃｏｎｏｍｉｃ， ａｎｄ ａｃｈｉｅｖｅ ｔｈｅ ｇｏａｌ ｏｆ ｔｈｅ ｂｅｓｔ ｅｃｏｎｏｍｉｃ ｂｅｎｅｆｉｔ ， ｓｃｈｏｌａｒ ｓｕｇｇｅｓｔｅｄ ｔｈｅ ｂｅｓｔ ｓｌｏｐｅ ａｎｇｌｅ． Ｓｌｏｐｅ ａｎｇｌｅ ｃｏｍｅ ｉｎｔｏ ｂｅｉｎｇ， ｗｅ ｓｈｏｕｌｄ ｍｏｎｉｔｏｒ ｔｈｅ ｓｌｏｐｅ， ｗｈｅｎ ｆｉｎｄｉｎｇ ｓｏｍｅｔｈｉｎｇ ａｒｅ ｗｒｏｎｇ ，ｗｅ ｃｏｕｌｄ ｔａｋｅ ｍｅａｓｕｒｅｓ ｔｏ ｅｎｓｕｒｅ ｔｈｅ ｓｌｏｐｅ ｓｔａｂｉｌｉｔｙ ａｎｄ ｓａｆｅｔｙ．Keywords: ｍｉｎｉｎｇ ｄｅｓｉｇｎ； ｓｌｏｐｅ ｓｔａｂｉｌｉｔｙ； ｓｌｏｐｅ ａｎｇｌｅ； ｓｏｌｕｔｉｏｎ收稿时间：２０１８－０６作者简介：贺媛，女，生于１９７６年，汉族，内蒙古包头人，工学硕士，工程师，研究方向：采矿工程设计。
露天边坡角几个参考资料2010-1-20 21:04:01 浏览：783 次我要评论[导读]本文详细介绍了露天边坡角几个参考资料。
一、大冶铁矿东露天扩帮区边坡建议值见表1。
二、大弧山铁矿各工程地质分区边坡角初步推荐值见表2。
三、不同矿山地质条件下露天矿边坡角的建议值见表4。
表1 武钢大冶铁矿东露天扩帮区边坡角建议值边帮区域地质分区岩性稳定条件边坡角狮子山北帮东部A西部为显肉红色黑云母中粗粒闪长岩；东部深灰色中细粒闪长岩。
岩体为块状结构，比较完整，坚硬干边坡=40°C=5，K=1.7C=10，K=2.249°断层充水=40°C=50°L1/2 K=1.746°3L1/4 K=1.4尖山东北端帮下部BI蚀变闪长岩和矽卡岩，由于蚀变强烈，强度较低；矽卡岩结晶粒粗，较硬。
岩体为块状、散体和破碎结构干边坡=40°C=5，K=1.4 47°C=10，K=1.6 50°尖山东北端帮上部BII变质闪长岩和黑云母辉石闪长岩，岩体较鹇。
坚硬、完整，属块状结构按浸润水位线与坡顶之交点为7倍的坡高，=40°，C=5和10时分别计算43°（K=1.3）50°（K=1.5）尖山东部端帮C上部岩石为轻微蚀变的变质闪长岩和风化闪长岩。
下部为未变质黑云母辉石闪长岩；块状结构完整、较硬干边坡=40°C=10，K=1.8C=5，K=1.450°水位数为7，=40°时50°尖山东南端帮D下部为矽卡岩。
中部为氧化矿体，胶结较好，上部为矿化闪长岩，近地表风化，局部为半胶结的松散岩体。
主要属散体，碎裂结构不会形成大楔体破坏。
对边坡顶部强风化岩体应注意45°尖山南帮东部E东部为薄层状石榴子石大理岩，西部为中厚层灰白、灰黑色团块大理岩。
圴为致密坚硬大理岩，岩体完整，为层状结构顺层理C=1.5～2=25°～27°40°（K=1.8）切层理C=30～40=30°～33°40°（K=1.5）尖山南帮西部F36米水平以上为灰白色薄至中厚层团块状大理岩；36米以下为灰白色条带状大理岩，岩石较坚硬，完整，属层状结构可按开拓运输条件确定43°～45°注：1.本表摘自《武钢大冶铁矿东露天扩帮区边坡稳定性研究》，1984年3月。
五、露天开采境界的确定方法（一）确定露天矿最小底宽露天矿最小底宽应满足采装运输设备的要求。
目前我国绝大多数矿山以自卸汽车运输为主，故只介绍汽车运输最小底宽的计算。
若采用折反式调车，则：Bmin＝Rcmin＋0.5bc＋2e＋0.5 lc （1－18）式中Rcmin——汽车最小转变半径；米；Bc——汽车宽度，米；e——汽车距边坡的安全距离，米；lc——汽车长度，米。
若采用回返式调车，则：Bmin＝2（Rcmin＋0.5bc＋e）（1－19）在确定开采境界时，若矿体厚度小于最小底宽，底平面按最小底宽绘制；若矿体厚度大于最小底宽不多，则以矿体厚度为最低水平底宽；若矿体宽度远大于最小底宽，露天矿底的位置主要以境界内可采矿量尽量大而剥岩量最小确定之。
（二）选取露天矿边坡角最终边坡角的选取，对剥岩量影响很大。
在保证边坡稳定的前提下，边坡角的选取一般按类似已进行开采矿山实用的边坡角选取。
类比法边坡角的选取应满足安全条件和技术条件的最小边坡角值。
（三）确定露天开采深度1、长露天矿开采深度的确定露天矿走向长度大时，首先在各地质横断面图上初定开采深度，然后再用纵断面图调整露天矿底部标高。
（1）在各地质横断面图上初步确定露天开采深度。
首先，在横剖面图上作出若干个深度的开采境界方案（图1－11）。
依据前面选定的最小底宽和边坡角，绘制开采境界图。
其次，针对各开采深度方案，用面积比法或线段比法计算其境界剥采比。
最后将各方案的境界剥采比与开采深度绘成关系曲线，与经济合理剥采比的水平线的交点深度，就是所要求的开采深度。
图1－11 长露天矿开采深度的确定图1－12 厚矿体的无剥离开采H1－最初确定的开采深度；H2－无剥离开采的深度H3－最终的露天开采深度至此，完成了一个地质横断面图上露天开采理论深度的确定。
按同样的方法，可将露天矿床范围内所有横断面图上的理论深度都确定下来。
应当指出，在确定厚矿体的开采深度时，鉴于露天矿底的位置不易确定，有时按矿体厚度而不是最小底宽作图（图1－12 ），然后继续向下无剥岩采矿，直至最小底宽为止。
关于非煤露天矿山最终边坡角问题的思考四川德阳618000摘要：在露天开采中，边坡角问题一直是个被关注的重要问题。
根据多年来的野外实践，本文拟通过现场调查、实际材料对比，对非煤露天矿山在开采过程中所形成的最终边坡角进行了深入思考和分析。
据《金属非金属露天矿山安全规程》与《小型露天采石场安全管理与监督检查规定》等规范性文件，非煤露天矿山采掘工作面台阶坡面角≤60°，最终边坡角必需＜60°，但根据部分非煤矿山野外现场调查及室内综合分析表明各类非煤露天矿山85%以上大于60°，更有甚者近乎直立。
充分表明露天矿山实际开挖情况与规范（即最终坡面必需＜60°）严重脱节。
从矿山经济效益及矿山资源利用率角度考虑，若最终边坡角大小在其保证矿山安全生产前提下，作适当调整，使其最终边坡角调整到既保证安全生产，又能最大限度地利用有限的资源，从而使其经济效益及资源利用率最大化，这是我们应努力探索的问题。
因此矿山相关管理部门、相关科研机构（部门）是否也应对此问题作深入的调查研究，并对非煤露天矿山开采最终边坡角的相关规范性适当的调整，是否使非煤露天矿山资源利用更合理、更安全可靠，更好引导矿业经济可持续发展？关键词：非煤露天矿山；自然安息角；最终边坡角；资源利用率1、引言当前，随着城镇快速发展、铁路与高速公路建设、深基坑的开挖及露天矿山向深部的开采，各类工程建设中所遇到的岩质边坡稳定性问题呈递增态势，特别是露天矿山边坡角问题表现尤为突出。
边坡稳定性主要取决于边坡角的大小。
因而，边坡稳定问题一直是被关注的重要问题。
根据多年来的野外实践，本文拟对非煤矿山最终边坡角的确定，通过现场调查、实际材料对比，进行深入思考和分析。
在室内资料整理及分析对比的基础上，不难发现在充分保证安全的前提下，非煤露天矿山开采的最终边坡角若作适当调整，根据不同类型矿山，即最终边坡角可否适当调高，则可最大程度地实现矿山经济价值，同时也不失其安全效益，这正是本文思考探索宗旨所在。
露天采矿场边坡安全管理规定1 目的为确实加强我矿露采场边坡管理，实现生产安全，特作此规定。
2 引用标准GB16423-2006 《金属非金属矿山安全规程》3 管理规定3.1 露采厂必须加强露采场边坡管理，必须严格按设计要求规范开采作业。
3.2 露采各工程公司所属作业台阶，必须按作业规程和设计要求规范作业，保证台阶边坡各项要素（如边坡坡面角和平台宽度）达到技术要求。
3.3须保证露采场边帮无浮石，在生产过程中若边帮浮石未清理完毕前，其下方不得生产作业，人员和设备不应在边坡底部停留。
对挂帮的危石清理作业时，必须有专人负责指挥并采取有效的安全措施以保证作业安全。
3.4铲装作业后，要及时将边坡松散岩块清理干净，保证各台阶边坡安全稳定。
3.5 露采现场管理人员和工程公司指挥人员应经常地对边坡进行观察，若边坡存在滑坡、垮塌危险时，应及时通知危险区域内作业人员停止作业并撤离至安全区域，对存在滑坡、垮塌危险的区域应制定确实可行的方案对其进行处理。
3.6在暴雨和雷雨季节，露采场和各工程公司管理人员应加强台阶边坡稳定性观察与检查，发现问题及时处理和报告。
3.7存在一时无法处理的不稳定边坡时，露采厂必须设立位移观测点，定期进行观测，并将观测数据及时报告给矿领导和有关部门。
3.8各平台作业时应保持平台清洁、平整。
3.9台阶处在危险的空区上方时，必须先进行空区处理，然后进行边坡修理，保证台阶边坡的稳定。
3.10临空面爆破时，应采用控制爆破方法，尽量减少矿（渣）抛向临空面，并及时对边坡危石、松石、浮石进行清理，防止滚石伤人和暴雨时造成泥石流灾害。
3.11对于临空面作业，各工程公司的施工时间一般应选择在白天，夜间尽量不安排在临空面作业，并在台风和暴雨期间应停止临空面作业。
3.12露采场边界须设置可靠的围栏或醒目的警示标志，开采至最终边坡时，必须采用预裂爆破方法进行爆破，确保最终边坡光滑、稳固、安全。
3.13露天采场各作业水平上、下台阶之间的超前距离，应在设计中明确规定，不应从下部不分台阶掏采，采剥工作面不应形成伞檐、空洞等。

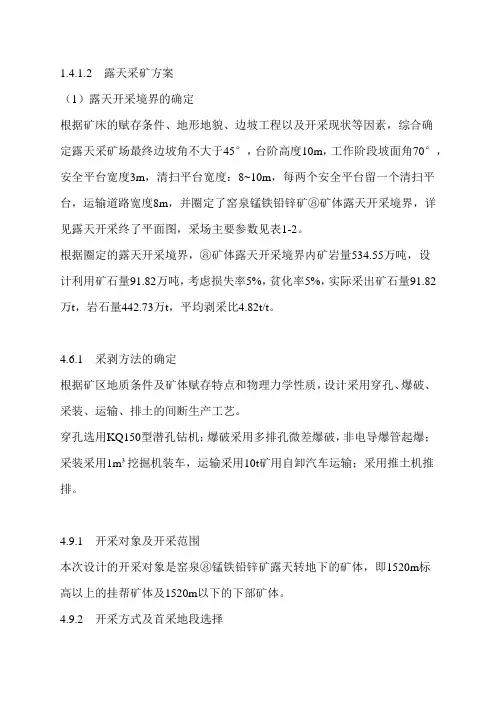

1.4.1.2 露天采矿方案（1）露天开采境界的确定根据矿床的赋存条件、地形地貌、边坡工程以及开采现状等因素，综合确定露天采矿场最终边坡角不大于45°，台阶高度10m，工作阶段坡面角70°，安全平台宽度3m，清扫平台宽度：8~10m，每两个安全平台留一个清扫平台，运输道路宽度8m，并圈定了窑泉锰铁铅锌矿⑧矿体露天开采境界，详见露天开采终了平面图，采场主要参数见表1-2。
根据圈定的露天开采境界，⑧矿体露天开采境界内矿岩量534.55万吨，设计利用矿石量91.82万吨，考虑损失率5%，贫化率5%，实际采出矿石量91.82万t，岩石量442.73万t，平均剥采比4.82t/t。
4.6.1 采剥方法的确定根据矿区地质条件及矿体赋存特点和物理力学性质，设计采用穿孔、爆破、采装、运输、排土的间断生产工艺。
穿孔选用KQ150型潜孔钻机；爆破采用多排孔微差爆破，非电导爆管起爆；采装采用1m³挖掘机装车，运输采用10t矿用自卸汽车运输；采用推土机推排。
4.9.1 开采对象及开采范围本次设计的开采对象是窑泉⑧锰铁铅锌矿露天转地下的矿体，即1520m标高以上的挂帮矿体及1520m以下的下部矿体。
4.9.2 开采方式及首采地段选择根据矿山地下开采资源储量及赋存条件以及生产能力验证，确定了地下开采工程开采的合理规模为5万t/a。
地下开采设计分为两个区段进行回采：1520m标高以上挂帮矿体开采区、1520m标高以下的下部矿体开采区。
（1）挂帮矿体开采区：开采1520m标高以上的挂帮矿体。
该部分矿体分布有三块，分别分布于露天采场的东南端、东北端及西端。
设计考虑的中段标高为1520m；分段标高分别为1535m、1550m、1565m和1580m，共计4个分段，分段高度15m。
（2）下部矿体开采区：开采1520m标高以下的矿体，设置1450一个中段，中段高度70m。
首先开采1520m以上挂帮矿体，再开采下部矿体。
露天矿山边坡安全管理制度《金属非金属矿山安全规程》和安全标准化规范实施“指南”要求应建立健全露天矿山边坡管理制度，加强边坡的管理。
现根据有关安全生产法律法规和《金属非金属矿山安全规程》的规定和要求，制定本制度。
一、目的：露天矿山由于边坡过高、过陡，导致坍塌、滑坡和浮石下落，造成的伤亡相当严重，其死亡人数位于金属非金属露天矿山各类事故之首。
因此，加强边坡管理十分重要，靠制度管理是控制事故发生以确保矿山人身和财产安全的有效措施。
二、边坡危害的认识：露天开采形成边坡，破坏了岩体内的原始应力平衡，失去了稳定性，而造成滑坡和坍塌及浮石滑落等事故。
尤其近些年来，露天矿山发展迅速。
由于开采工艺落后、管理不到位，事故频频发生。
因此，提高对边坡危险性的认识，改造落后的开采工艺，规范和严格边坡管理。
1、边坡破坏的类型：（1）、坍塌。
由于边坡过高、过陡，边坡脚的岩体受压破坏或用人工开采破坏，甚至形成伞岩，以致其根部折断而突然脱离基岩而造成坍塌。
（2）、滑坡。
边坡上的岩体沿着某一滑动面向下滑移。
该滑动岩石经常发生在各种地质构造形成的弱面，以及极不稳定的软岩夹层和于水膨胀的软岩石形成弱面，发生滑落现象沿着自然安息角方向下滑移，亦而造成事故。
2、边坡破损的危害形成：（1）、边坡大规模移动，滑落，可能影响采场正常出产；导致采场内职员伤亡；损坏采场内的设备，设施；破损采场内运输，排水和供电系统等；（2）、边坡浮石，滚石可能击伤工作人员，造成人员伤亡；损坏采场设备、设施；引发边坡、掩体进一步垮落，产生重大的灾害。
3、影响边坡稳定的主要因素：（1）、岩石的物理力学性子。
主要有岩石的硬度，凝结力和内磨擦角等。
普通岩石的硬度越大，稳定性越好。
通常见到的滑坡是在沙质岩，泥浆，灰质岩及片理化的岩层中发生。
（2）、地质构造。
主要是由节理，裂隙，层理，断层和破坏带以及石稳定的软夹层和于水膨胀的软岩石等形成的弱石，易发生滑坡事故。
（3）、水文地质前提的影响。
露天边坡角几个参考资料2010-1-20 21:04:01 浏览：783 次我要评论[导读]本文详细介绍了露天边坡角几个参考资料。
一、大冶铁矿东露天扩帮区边坡建议值见表1。
二、大弧山铁矿各工程地质分区边坡角初步推荐值见表2。
三、不同矿山地质条件下露天矿边坡角的建议值见表4。
表1 武钢大冶铁矿东露天扩帮区边坡角建议值边帮区域地质分区岩性稳定条件边坡角狮子山北帮东部A西部为显肉红色黑云母中粗粒闪长岩；东部深灰色中细粒闪长岩。
岩体为块状结构，比较完整，坚硬干边坡=40°C=5，K=1.7C=10，K=2.249°断层充水=40°C=50°L1/2 K=1.746°3L1/4 K=1.4尖山东北端帮下部BI蚀变闪长岩和矽卡岩，由于蚀变强烈，强度较低；矽卡岩结晶粒粗，较硬。
岩体为块状、散体和破碎结构干边坡=40°C=5，K=1.4 47°C=10，K=1.6 50°尖山东北端帮上部BII变质闪长岩和黑云母辉石闪长岩，岩体较鹇。
坚硬、完整，属块状结构按浸润水位线与坡顶之交点为7倍的坡高，=40°，C=5和10时分别计算43°（K=1.3）50°（K=1.5）尖山东部端帮C上部岩石为轻微蚀变的变质闪长岩和风化闪长岩。
下部为未变质黑云母辉石闪长岩；块状结构完整、较硬干边坡=40°C=10，K=1.8C=5，K=1.450°水位数为7，=40°时50°尖山东南端帮D下部为矽卡岩。
中部为氧化矿体，胶结较好，上部为矿化闪长岩，近地表风化，局部为半胶结的松散岩体。
主要属散体，碎裂结构不会形成大楔体破坏。
对边坡顶部强风化岩体应注意45°尖山南帮东部E东部为薄层状石榴子石大理岩，西部为中厚层灰白、灰黑色团块大理岩。
圴为致密坚硬大理岩，岩体完整，为层状结构顺层理C=1.5～2=25°～27°40°（K=1.8）切层理C=30～40=30°～33°40°（K=1.5）尖山南帮西部F36米水平以上为灰白色薄至中厚层团块状大理岩；36米以下为灰白色条带状大理岩，岩石较坚硬，完整，属层状结构可按开拓运输条件确定43°～45°注：1.本表摘自《武钢大冶铁矿东露天扩帮区边坡稳定性研究》，1984年3月。
2.表中L1为上滑面长度；3.K为稳定系数；4.粘着力C的单位为（给出值×0.1MPa）；5.边坡高度300～400m。
表2 大弧山露天矿各工程地质分区边坡角初步推荐值（一）分区亚区分布工程地质岩组特性水文地质特征边坡稳定条件阶段坡面角总体坡面角I I1东山包F1断层以东千山花岗岩组浅红色，中粗粒结构，岩质坚硬，抗压强度=780，容重=2.6×104N/m3，C=10.5，=35°裂隙弱含水，赋存于风化和构造裂隙中。
单位涌水量Q-0.0021～0.0412l/s·m；渗透系数K=0.01449～0.01562m/d，HCO3－Ca型水。
区内沿断裂有少量出水点主要结构面倾角陡或与边坡直交，边坡稳定条件好65°～70°45°～50°I2采场东端主要结构面与边坡直交，边坡稳定条件好65°～70°45°～50°I3东南帮F1断层以东走向331°，节理面影响台阶稳定，产生平面滑落60°～65°40°～45°II II1F1断层至中部玢岩片麻状混合岩组，岩质坚硬，=2.6，=1063，C=7.5，=35°裂隙弱含水。
K=0.004～0.034m/d，西南帮有大量出水点，形成渗水带，由孔隙潜水补给。
对于边坡稳定不利，出水层间错动面，纵节理和NEE向结构面组合形成楔体滑落II2中部玢岩、脉岩岩脉中形成局55°38°～玢岩分布区 组、片麻状混合岩组 点主要分布于II 3亚区 部楔体滑落，混合岩中层间错动面，纵节理与NE 和NEE 向的张、扭性断裂形成楔体滑落43°II 3 中部玢岩以西 片麻状混合岩组 层间错动面。
纵节理和NEE 向、NE 向扭性和张性断裂形成楔体滑落或平面滑落，地下水对边坡稳定不利表3 大弧山露天矿各工程地质分区边坡角初步推荐值（二）分区 亚区 分 布 工程地质岩组 特性 水文地质特征边坡稳定条件 阶段坡 面角 总体坡面角IIIIII 1 采场西北山包 灰黑色石墨千枚岩和少量灰绿色绢云母千枚岩，=382，=2.56×104N/m 3，C=0.7， =32°隔水、岩质软，具塑性，裂隙闭合 岩性较弱，片理发育。
台阶自行滑落，边坡稳定条件很差 50°～55°37° III 2 采场西北部至F 11 混合花岗岩组灰白色，中粗粒结构岩体下部片麻理显著 裂隙弱含水 西部F 11断层影响岩体破碎，稳定条件差，其余稳定条件较好55°～60° (35°～40°)Ⅳ Ⅳ1 采场北帮 绿泥石英片岩组，薄层构造， =956，=2.65×104N/m 3， C=6.2， =31° 裂隙弱含水，K=0.0015，Q=0.0018～0.0028l/s·m 层理与边坡反向，边坡稳定条件较好，但应注意，断层影响65°38°～43° Ⅳ2采场中部 条带状含铁石英岩组即铁矿层岩质坚硬 裂隙弱含水，K=0.02158，Q=0.0061～0.8529 层理与边坡反向，岩质坚硬，边坡稳定条件好Ⅴ ⅤF1～F1′断层 混合花岗岩，糜棱岩，花岗斑 隔水 边坡稳定条件较差 50°～55° 35°～38°破碎带 岩，玢岩等注：1.和C 的单位：（给出值×0.1MPa ）；2.摘自《大弧山露天矿边坡工程地质调查及稳定性初步评价报告》，1983年6月。
表4 不同矿山地质条件下露天矿边坡角的建议值边帮岩石的一般特性及分级 地质条件和主要影响因素 边坡角Ia 主要是稍有裂隙的坚硬岩石 平台宽度、阶段（单段或双段）高度及阶段的坡面角，都与弱面（层理、片理、构造破坏和大裂隙缝）朝露天矿一侧的倾角有关至60°Ib 裂隙非常发育的坚硬岩石 不存在方位不利的弱面40°～45°II 除有坚硬的岩石外，边坡中还有绿泥片岩、绢云母片岩、滑石绿泥片岩以及风化的致密砂质粘土岩 岩层倾角大于40°和深度大于200m 的底板边帮，不顾向露天矿一侧倾特务和延伸很大的弱面存在向露天矿一侧倾斜的弱面岩层埋藏呈盆地形38°～45°30°～40°25°～30°III 边帮或边帮的某些地段为松散（不致密的）和不连结的沉积岩或完全碎解（风化）的岩石主要是砂砾地层，白垩纪地层，风化地层，喷出地层和其它渗水性好的地层；边帮的底部无塑性粘土和弱面 在边帮的中部或下部有水平的或整合的倾斜面或塑性粘土层；边坡的基底为塑性粘土 25°～30°＜25°注：本表摘自《矿山岩石力学基础》，煤炭工业出版社，1981年12月。
本矿开采岩石为凝灰岩，结构致密属坚硬岩类；根据拟采用建设方案，工作坡面角为75°，终了台阶坡面角为65°，安全平台宽度4m ，清扫平台宽度6m ，开采终了边坡角55°以内，能够保证边坡安全。
对于坡面角参数，本评价参照国内类似矿山有关资料（《边坡稳定性分析与滑坡治理》2005年重庆大学出版社）坡面角参考资料分析本矿边坡稳定性状况，详见表5-4表5-4 类似矿山坡面角参考资料最 终 边 坡 角台阶坡备 注岩石硬系数坡 度 边 高m对照上述表格，本矿岩石硬度系数在8～10左右，边坡高度在180m内，矿山今后最终台阶坡面角在75°以内，最终边坡角控制在57°以内，可以保证边坡的稳定。
台阶高度选取在15m，拟选用ø90mm潜孔钻机穿孔，铲斗容量为0.9 m 3及2m3的挖掘机和ZL50型装载机铲装根据设备选用情况，挖掘机的最大挖掘高度约为9.5m，拟选用台阶高度可以满足《金属非金属矿山安全规程》中规定的台阶高度不大于最大挖掘高度1.5倍的要求，选用设备可以满足安全生产需要，台阶设置合理可行。
