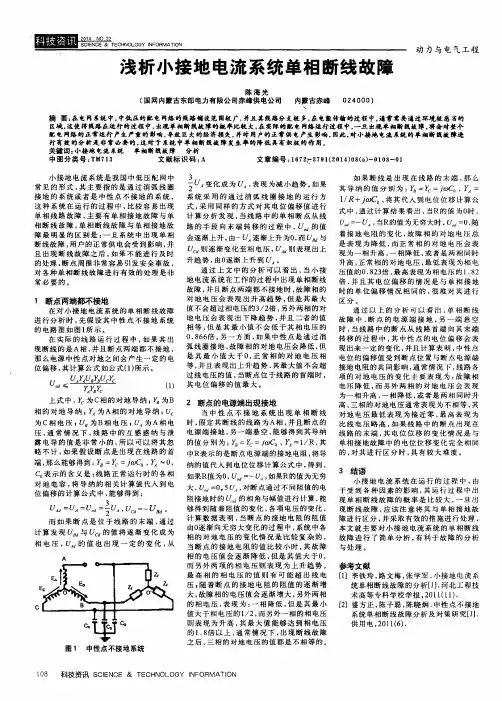

一起小电流接地系统单相断线故障分析

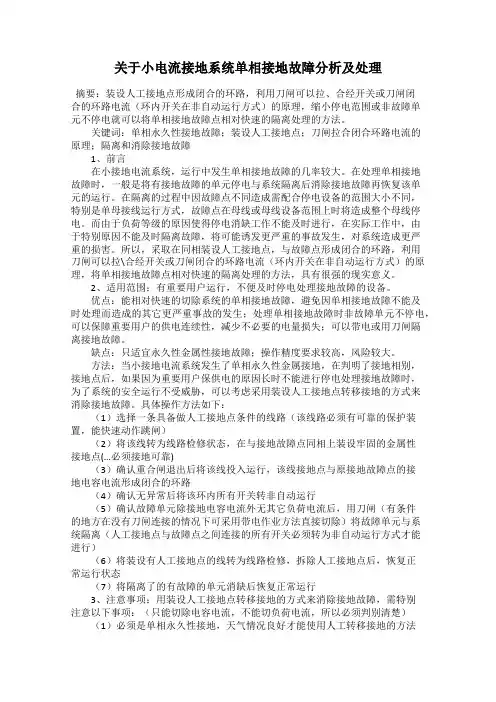

关于小电流接地系统单相接地故障分析及处理摘要：装设人工接地点形成闭合的环路，利用刀闸可以拉、合经开关或刀闸闭合的环路电流（环内开关在非自动运行方式）的原理，缩小停电范围或非故障单元不停电就可以将单相接地故障点相对快速的隔离处理的方法。

关键词：单相永久性接地故障；装设人工接地点；刀闸拉合闭合环路电流的原理；隔离和消除接地故障1、前言在小接地电流系统，运行中发生单相接地故障的几率较大。

在处理单相接地故障时，一般是将有接地故障的单元停电与系统隔离后消除接地故障再恢复该单元的运行。

在隔离的过程中因故障点不同造成需配合停电设备的范围大小不同，特别是单母接线运行方式，故障点在母线或母线设备范围上时将造成整个母线停电。

而由于负荷等级的原因使得停电消缺工作不能及时进行，在实际工作中，由于特别原因不能及时隔离故障，将可能诱发更严重的事故发生，对系统造成更严重的损害。

所以，采取在同相装设人工接地点，与故障点形成闭合的环路，利用刀闸可以拉\合经开关或刀闸闭合的环路电流（环内开关在非自动运行方式）的原理，将单相接地故障点相对快速的隔离处理的方法，具有很强的现实意义。

2、适用范围：有重要用户运行，不便及时停电处理接地故障的设备。

优点：能相对快速的切除系统的单相接地故障，避免因单相接地故障不能及时处理而造成的其它更严重事故的发生；处理单相接地故障时非故障单元不停电，可以保障重要用户的供电连续性，减少不必要的电量损失；可以带电或用刀闸隔离接地故障。

缺点：只适宜永久性金属性接地故障；操作精度要求较高，风险较大。

方法：当小接地电流系统发生了单相永久性金属接地，在判明了接地相别，接地点后，如果因为重要用户保供电的原因长时不能进行停电处理接地故障时，为了系统的安全运行不受威胁，可以考虑采用装设人工接地点转移接地的方式来消除接地故障。

具体操作方法如下：（1）选择一条具备做人工接地点条件的线路（该线路必须有可靠的保护装置，能快速动作跳闸）（2）将该线转为线路检修状态，在与接地故障点同相上装设牢固的金属性接地点(…必须接地可靠)（3）确认重合闸退出后将该线投入运行，该线接地点与原接地故障点的接地电容电流形成闭合的环路（4）确认无异常后将该环内所有开关转非自动运行（5）确认故障单元除接地电容电流外无其它负荷电流后，用刀闸（有条件的地方在没有刀闸连接的情况下可采用带电作业方法直接切除）将故障单元与系统隔离（人工接地点与故障点之间连接的所有开关必须转为非自动运行方式才能进行）（6）将装设有人工接地点的线转为线路检修，拆除人工接地点后，恢复正常运行状态（7）将隔离了的有故障的单元消缺后恢复正常运行3、注意事项：用装设人工接地点转移接地的方式来消除接地故障，需特别注意以下事项：（只能切除电容电流，不能切负荷电流，所以必须判别清楚）（1）必须是单相永久性接地，天气情况良好才能使用人工转移接地的方法消除接地故障。

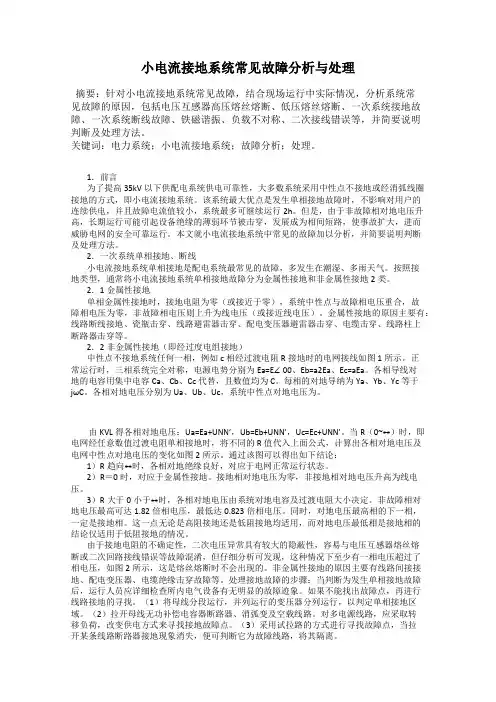

小电流接地系统常见故障分析与处理摘要：针对小电流接地系统常见故障，结合现场运行中实际情况，分析系统常见故障的原因，包括电压互感器高压熔丝熔断、低压熔丝熔断、一次系统接地故障、一次系统断线故障、铁磁谐振、负载不对称、二次接线错误等，并简要说明判断及处理方法。

关键词：电力系统；小电流接地系统；故障分析；处理。

1．前言为了提高35kV以下供配电系统供电可靠性，大多数系统采用中性点不接地或经消弧线圈接地的方式，即小电流接地系统。

该系统最大优点是发生单相接地故障时，不影响对用户的连续供电，并且故障电流值较小，系统最多可继续运行2h。

但是，由于非故障相对地电压升高，长期运行可能引起设备绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，进而威胁电网的安全可靠运行。

本文就小电流接地系统中常见的故障加以分析，并简要说明判断及处理方法。

2．一次系统单相接地、断线小电流接地系统单相接地是配电系统最常见的故障，多发生在潮湿、多雨天气。

按照接地类型，通常将小电流接地系统单相接地故障分为金属性接地和非金属性接地2类。

2．1金属性接地单相金属性接地时，接地电阻为零（或接近于零），系统中性点与故障相电压重合，故障相电压为零，非故障相电压则上升为线电压（或接近线电压）。

金属性接地的原因主要有：线路断线接地、瓷瓶击穿、线路避雷器击穿、配电变压器避雷器击穿、电缆击穿、线路柱上断路器击穿等。

2．2非金属性接地（即经过度电组接地）中性点不接地系统任何一相，例如c相经过渡电阻R接地时的电网接线如图1所示。

正常运行时，三相系统完全对称，电源电势分别为Ea=E∠00、Eb=a2Ea、Ec=aEa。

各相导线对地的电容用集中电容Ca、Cb、Cc代替，且数值均为C。

每相的对地导纳为Ya、Yb、Yc等于jωC。

各相对地电压分别为Ua、Ub、Uc，系统中性点对地电压为。

由KVL得各相对地电压：Ua=Ea+UNN’，Ub=Eb+UNN’，Uc=Ec+UNN’。

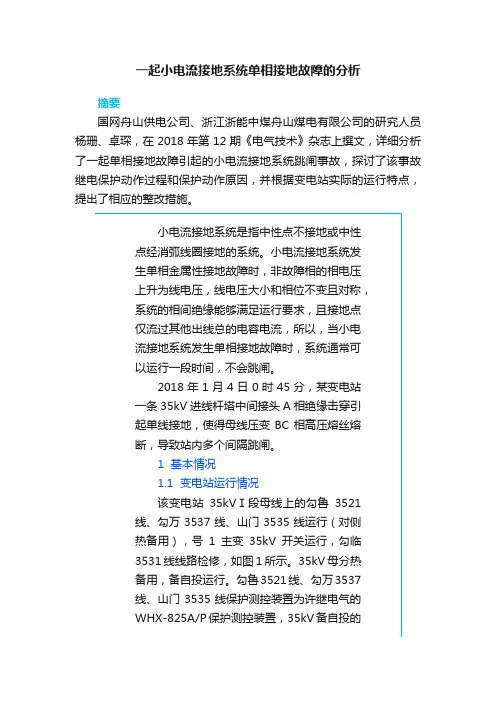

一起小电流接地系统单相接地故障的分析摘要国网舟山供电公司、浙江浙能中煤舟山煤电有限公司的研究人员杨珊、卓琛，在2018年第12期《电气技术》杂志上撰文，详细分析了一起单相接地故障引起的小电流接地系统跳闸事故，探讨了该事故继电保护动作过程和保护动作原因，并根据变电站实际的运行特点，提出了相应的整改措施。

型号是许继电气的WBT-822A/P。

图1 变电站35kVⅠ段母线接线图1.2 保护动作情况1月4日0时，该变电站35kV勾鲁3521线单相接地，00∶45分，35kV勾鲁3521线、勾万3537线、山门3535线距离Ⅰ段动作，开关跳闸。

同时35kVⅠ段母线压变B、C相高压熔丝熔断。

35kV备自投动作，跳号1主变35kV开关，合35kV母分开关。

山门3535线重合闸动作成功。

3条线路均无测距信息。

现场后台报文、装置报文一致。

动作情况如下：1）00∶45∶27.043，山门3535线距离保护Ⅰ段动作。

2）00∶45∶27.372，勾万3537线距离保护Ⅰ段动作返回。

3）00∶45∶28.151，山门3535线重合闸动作。

4）00∶45∶21.107，勾鲁3521线距离Ⅰ段动作。

5）00∶45∶21.228，勾鲁3521线距离Ⅰ段动作返回。

6）00∶45∶21.125，勾万3537线距离保护Ⅰ段动作。

7）00∶45∶21.191，勾万3537线距离保护Ⅰ段动作返回。

8）00∶45∶26.875，备自投跳进线一动作。

9）00∶45∶27.633，备自投合母分开关动作。

现场只有主变故障录波装置，无法采集到勾鲁3521线相关电压电流信息，根据故障分析理论可知，当勾鲁3521线发生A相接地时，勾鲁3521线、勾万3537线与山门3535线的B、C相将通过对地等效电容向勾鲁3521线A相提供电容电流，该电容电流即1号主变35kV侧A相的突变电流。

勾鲁3521线、勾万3537线、山门3535线的其他两相电流变化量之和即1号主变35kV侧其他两相的突变电流，因此，分析1号主变电压电流[3]。

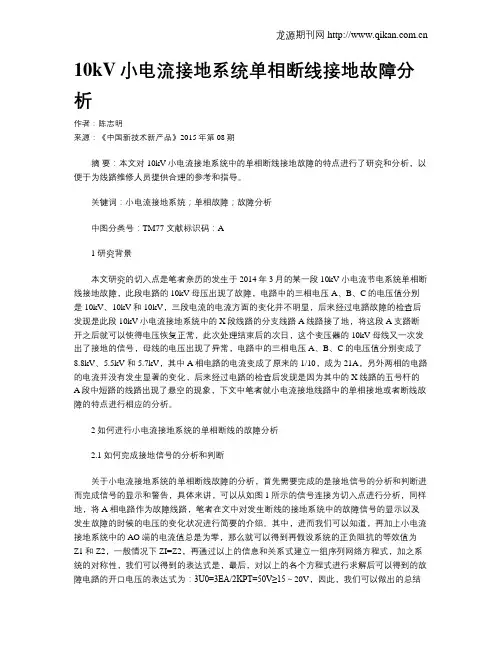

10kV小电流接地系统单相断线接地故障分析作者：陈志明来源：《中国新技术新产品》2015年第08期摘要：本文对10kV小电流接地系统中的单相断线接地故障的特点进行了研究和分析，以便于为线路维修人员提供合理的参考和指导。

关键词：小电流接地系统；单相故障；故障分析中图分类号：TM77 文献标识码：A1 研究背景本文研究的切入点是笔者亲历的发生于2014年3月的某一段10kV小电流节电系统单相断线接地故障，此段电路的10kV母压出现了故障，电路中的三相电压A、B、C的电压值分别是10kV、10kV和10kV，三段电流的电流方面的变化并不明显，后来经过电路故障的检查后发现是此段10kV小电流接地系统中的X段线路的分支线路A线路接了地，将这段A支路断开之后就可以使得电压恢复正常，此次处理结束后的次日，这个变压器的10kV母线又一次发出了接地的信号，母线的电压出现了异常，电路中的三相电压A、B、C的电压值分别变成了8.8kV、5.5kV 和5.7kV，其中A相电路的电流变成了原来的1/10，成为21A，另外两相的电路的电流并没有发生显著的变化，后来经过电路的检查后发现是因为其中的X线路的五号杆的A段中短路的线路出现了悬空的现象，下文中笔者就小电流接地线路中的单相接地或者断线故障的特点进行相应的分析。

2 如何进行小电流接地系统的单相断线的故障分析2.1 如何完成接地信号的分析和判断关于小电流接地系统的单相断线故障的分析，首先需要完成的是接地信号的分析和判断进而完成信号的显示和警告，具体来讲，可以从如图1所示的信号连接为切入点进行分析，同样地，将A相电路作为故障线路，笔者在文中对发生断线的接地系统中的故障信号的显示以及发生故障的时候的电压的变化状况进行简要的介绍。

其中，进而我们可以知道，再加上小电流接地系统中的AO端的电流值总是为零，那么就可以得到再假设系统的正负阻抗的等效值为Z1和Z2，一般情况下ZI=Z2，再通过以上的信息和关系式建立一组序列网络方程式，加之系统的对称性，我们可以得到的表达式是，最后，对以上的各个方程式进行求解后可以得到的故障电路的开口电压的表达式为：3U0=3EA/2KPT=50V≥15～20V，因此，我们可以做出的总结是如果小电流接地系统出现了单相断线的故障，其监控系统就会发出相应的接地信号，帮助电路维修人员判断故障和制定维修的方案。

小电流接地系统单相接地故障处理处理单相接地故障可以采取以下步骤：
1. 故障检测：首先需要通过测量电压和电流来确认是否存在单相接地故障。

通过在系统各个节点测量电压和电流差异，可以确定故障点的位置。

2. 故障隔离：一旦确认存在单相接地故障，需要立即隔离故障点，以防止故障进一步扩大。

可以通过断开故障线路的断路器或开关来实现故障隔离。

3. 安全措施：在处理接地故障之前，需要采取一些安全措施，以确保操作人员的安全。

这包括戴绝缘手套和穿绝缘鞋等个人防护措施。

4. 故障定位：一旦故障被隔离，需要进行故障定位，以确定故障点的位置。

可以通过使用漏电流表或地电阻测试仪等设备来定位故障点。

5. 故障修复：一旦确定故障点的位置，需要修复故障。

修复故障可能涉及更换故障元件、修复故障线路或进行其他必要的维修工作。

6. 系统测试：在修复故障后，需要进行系统测试，以确保系统恢复正常运行。

这可能包括进行电压和电流测试，以及其他必要的测试。

7. 预防措施：为了防止单相接地故障再次发生，需要采取一些预防措施。

这可以包括定期维护设备，安装接地保护装置，以及培训操作人员正确使用设备等。

以上是处理单相接地故障的一般步骤，实际处理过程可能会根据具体情况而有所不同。

在进行故障处理时，应始终遵循相关安全标准和程序，并且如果不确定应如何处理故障，建议寻求专业人士的帮助。

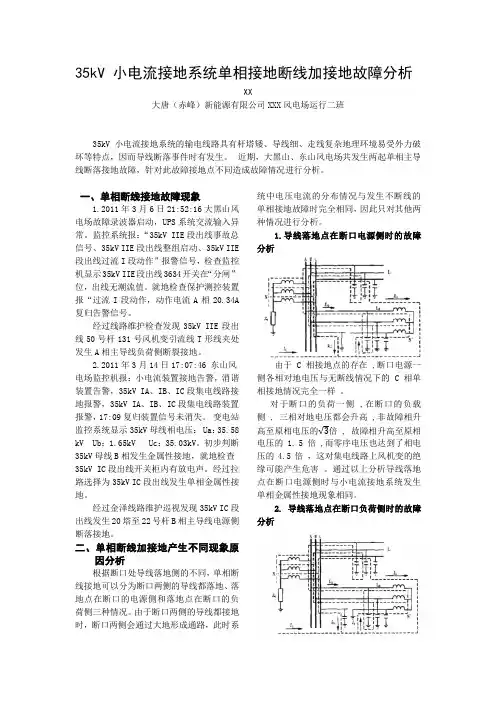

35kV 小电流接地系统单相接地断线加接地故障分析XX大唐（赤峰）新能源有限公司XXX风电场运行二班35kV 小电流接地系统的输电线路具有杆塔矮、导线细、走线复杂地理环境易受外力破坏等特点，因而导线断落事件时有发生。

近期，大黑山、东山风电场共发生两起单相主导线断落接地故障，针对此故障接地点不同造成故障情况进行分析。

一、单相断线接地故障现象1.2011年3月6日21:52:16大黑山风电场故障录波器启动，UPS系统交流输入异常。

监控系统报：“35kV IIE段出线事故总信号、35kV IIE段出线整组启动、35kV IIE 段出线过流I段动作”报警信号，检查监控机显示35kV IIE段出线3634开关在“分闸”位，出线无潮流值。

就地检查保护测控装置报“过流I段动作，动作电流A相20.34A 复归告警信号。

经过线路维护检查发现35kV IIE段出线50号杆131号风机变引流线T形线夹处发生A相主导线负荷侧断裂接地。

2.2011年3月14日17:07:46 东山风电场监控机报：小电流装置接地告警，消谐装置告警，35kV IA、IB、IC段集电线路接地报警，35kV IA、IB、IC段集电线路装置报警，17:09复归装置信号未消失。

变电站监控系统显示35kV母线相电压： Ua：35.58 kV Ub：1.65kV Uc：35.03kV。

初步判断35kV母线B相发生金属性接地，就地检查35kV IC段出线开关柜内有放电声。

经过拉路选择为35kV IC段出线发生单相金属性接地。

经过金泽线路维护巡视发现35kV IC段出线发生20塔至22号杆B相主导线电源侧断落接地。

二、单相断线加接地产生不同现象原因分析根据断口处导线落地侧的不同，单相断线接地可以分为断口两侧的导线都落地、落地点在断口的电源侧和落地点在断口的负荷侧三种情况。

由于断口两侧的导线都接地时，断口两侧会通过大地形成通路，此时系统中电压电流的分布情况与发生不断线的单相接地故障时完全相同，因此只对其他两种情况进行分析。

小电流接地系统单相接地故障的判断与处理一、概述小电流接地系统是指电力系统中采用特殊的接地方式，将系统接地电流限制在很小的范围内（小于1A），以减小绝缘击穿发生的可能性，提高系统的安全性和可靠性。

但是，在小电流接地系统中，由于接地电流很小，一旦发生单相接地故障，会很难被及时发现和定位，给系统运行带来极大的风险。

因此，本文将探讨小电流接地系统单相接地故障的判断与处理方法。

二、小电流接地系统单相接地故障的原因小电流接地系统单相接地故障的原因主要有以下几种：1. 电缆终端缺陷：当电缆终端出现绝缘缺陷时，会导致单相接地故障。

2. 外界短路电流影响：电力系统中，当出现接地故障时，会产生一定的短路电流，使得系统的地电位发生变化，从而影响到小电流接地系统的正常运行。

3. 土壤湿度不足：小电流接地系统是通过地下金属接地网与土壤接触实现接地的，如果土壤湿度不足，将会产生一定的接地电阻，从而影响系统的接地效果，导致单相接地故障的出现。

三、小电流接地系统单相接地故障的判断方法小电流接地系统单相接地故障的判断方法主要有以下几种：1. 就地巡检：一些单相接地故障可以通过就地巡检来进行判断，例如观察接地网是否存在绝缘A故障、接地电阻是否增大等。

2. 压缩信号分析法：通过对小电流接地系统压缩信号进行分析，可以判断出故障点的位置，从而快速定位单相接地故障。

3. 采用低频模拟故障信号：通过向小电流接地系统注入低频模拟故障信号，可以判断出故障点的位置，即可由故障点所在的位置判断出单相接地故障的具体位置。

四、小电流接地系统单相接地故障的处理方法小电流接地系统单相接地故障的处理方法应根据具体情况而定，但一般可以采用以下方法：1. 找到故障点所在的位置：通过采用上述的判断方法，可以找到单相接地故障的具体位置。

2. 对故障线路进行隔离：为了避免故障扩大，需要对故障线路进行隔离，防止故障扩散。

3. 更换有关部件：更换故障件是解决单相接地故障的最终方法，一旦故障件被更换，接地系统将重新正常运行。

小电流接地系统单相接地故障处理范本一、故障发现1. 工作人员发现电气设备出现异常，包括线路短路、设备烧毁等现象。

2. 进行现场勘察，对故障设备进行检查，确认故障为单相接地故障。

二、确定接地故障点1. 分析线路结构、设备布置情况，确定接地故障点的可能位置。

2. 使用接地电阻测试仪等设备，逐点对接地系统进行测量，确认接地故障点的具体位置。

三、隔离故障设备1. 确认接地故障点后，首先切断故障设备与电源的连接，确保安全。

2. 将故障设备与其他设备隔离，防止故障蔓延和扩大。

四、处理故障设备1. 根据实际情况，选择相应的维修方法处理故障设备。

2. 检查设备内部的电气元件，如保险丝、继电器等，确认是否需要更换或修复。

五、清除故障点上的电流1. 使用接地电阻测试仪等设备对故障点进行测量，确保电流已经清除。

2. 检查相邻设备的接地系统，确保没有影响正常运行的故障。

六、恢复电气设备供电1. 在确认故障已经处理完毕且接地系统已经恢复正常后，可以恢复电气设备的供电。

2. 监控设备运行情况，确保没有新的故障出现。

七、分析原因，预防事故再次发生1. 对故障设备进行详细的分析和检查，找出导致接地故障的具体原因。

2. 根据分析结果，完善接地系统设计，加强材料选用和施工质量控制，预防类似故障的再次发生。

八、记录和汇报1. 对故障设备的处理过程进行详细记录，包括接地故障点的定位、处理方法、更换或修复情况等。

2. 汇总处理记录，撰写故障处理报告，提交给相关部门进行备案。

九、防范意识宣传和培训1. 对工作人员进行关于接地系统和接地故障处理的培训，提高其对接地故障的识别和处理能力。

2. 定期组织安全宣传活动，提高员工的安全防范意识，减少接地故障的发生。

十、持续监测和维护1. 定期对接地系统进行监测和检测，确保接地系统的正常运行。

2. 对设备进行定期维护和检修，及时发现并处理潜在故障，预防事故的发生。

以上为小电流接地系统单相接地故障处理范本，提供了一套系统的处理步骤，以及强调了预防和维护的重要性，希望能够提供一定的参考和指导。

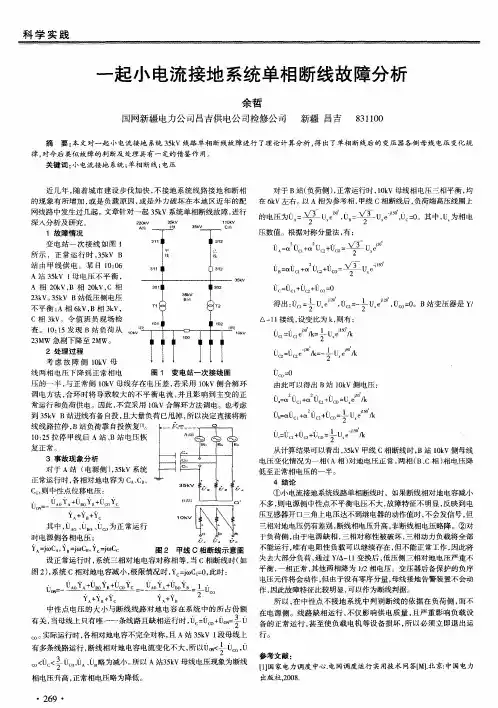

一起小电流接地系统单相断线故障分析作者：余哲来源：《中小企业管理与科技·下旬刊》2016年第03期摘要：本文对一起小电流接地系统35kV线路单相断线故障进行了理论计算分析，得出了单相断线后的变压器各侧母线电压变化规律，对今后类似故障的判断及处理具有一定的借鉴作用。

关键词：小电流接地系统；单相断线；电压近几年，随着城市建设步伐加快，不接地系统线路接地和断相的现象有所增加，或是负载原因，或是外力破坏在本地区近年的配网线路中发生过几起。

文章针对一起35kV系统单相断线故障，进行深入分析及研究。

1 故障情况变电站一次接线如图1所示，正常运行时，35kV B站由甲线供电。

某日10：06 A站35kV I母电压不平衡，A相20kV，B相20kV，C相23kV。

35kV B站低压侧电压不平衡：A 相6kV，B相3kV，C相3kV。

令值班员现场检查。

10：15发现B站负荷从23MW急剧下降至2MW。

2 处理过程考虑故障侧10kV母线两相电压下降到正常相电压的一半，与正常侧10kV母线存在电压差，若采用10kV侧合解环调电方法，合环时将导致较大的不平衡电流，并且影响到主变的正常运行和负荷供电。

因此，不宜采用10kV合解环方法调电。

也考虑到35kV B站进线有备自投，且大量负荷已甩掉，所以决定直接将断线线路拉停，B站负荷靠自投恢复[1]。

10：25拉停甲线后A站、B站电压恢复正常。

3 事故现象分析中性点电压的大小与断线线路对地电容在系统中的所占份额有关，当母线上只有唯一一条线路且缺相运行时，=+ON=。

实际运行时，各相对地电容不完全对称，且A站35kV I段母线上有多条线路运行，断线相对地电容电流变化不大，所以ON对于B站（负荷侧），正常运行时，10kV母线相电压三相平衡，均在6kV左右。

以A相为参考相，甲线C相断线后，负荷端高压线圈上的电压为=Ue，=Ue，=0。

其中，U为相电压数值。

根据对称分量法，有：从计算结果可以看出，35kV甲线C相断线时，B站10kV侧母线电压变化情况为一相（A 相）对地电压正常，两相（B、C相）相电压降低至正常相电压的一半。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改小电流接地系统接地故障的原因分析及对策(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes小电流接地系统接地故障的原因分析及对策(最新版)1.问题提出目前，小电流接地系统特别是35KV及以下的小接地系统，由于其线路分支多，走向复杂，电压等级较低，在设计施工中线路质量不易保证，运行中发生接地故障的几率是很高的。

从我市地方电网历年来的运行统计资料来看，在小电流接地系统的接地故障中，35KV 电网占8.2%，10KV电网占91.8%。

本文通过笔者在实践中对电网运行工况的了解以及运行经验的总结，分析了小电流接地系统在实际运行中易引起误判的几类接地故障，在给出其原因分析的基础上着重阐述了接地故障的判别方法、处理措施及对策。

相信对同行有一定的借鉴作用。

2.易引起误判的几类接地故障及其原因分析为了便于展开下文，我们有必要首先对电网发生接地的原因作一个简单的分析。

如图1,当中性点电压Uo不为0且Uo大于绝缘监察系统定值时，便有接地信号发出，而Uo反映的是零序电压，其计算公式为：Uo=（ÙaÙbÙc）/3从上式可以看出，当电网各相电压Ùa、Ùb、Ùc不平衡时，便有中性点电压Uo产生，而电网电压的不平衡度是接地信号发生与否的关键，本文下面的论述将紧紧围绕接地故障发生的原因作具体分析。

根据兴义市地方电网历年来的运行资料，我们统计了如下几类经常发生接地的情况：2.1系统发生单相接地或两相不完全接地此时，系统各相对地电压Ùa、Ùb、Ùc不平衡，其相量和不为零，产生中性点位移致使TV二次的开口三角绕组出现零序电压而发出接地信号。

小电流接地系统单相接地故障处理前言小电流接地系统是一种专门用于低压配电系统接地保护的设备。

在此类接地系统中，接地电流通常都很小，因此可以减少电线的损耗和电力损耗。

然而，即使是这样的接地系统，也难免会出现单相接地故障。

本文将探讨小电流接地系统单相接地故障的处理方法。

确认故障确认故障是处理任何问题的第一步。

在此过程中，可以进行以下步骤：1. 检查电路在出现单相接地故障时，首先应检查配电电路。

这可能意味着检查任何相关的连线和终端，并检查任何接地的电缆和导线是否有磨损、损坏或其他问题。

2. 检查设备如果发现电路没有问题，则需要检查设备。

这可能意味着检查变压器、断路器、熔断器、接触器等等。

可以检查电器设备是否有磨损、损坏或其他问题。

3. 检查保护装置最后，需要检查小电流接地系统本身的保护装置。

这可能意味着检查接地电流计和保护装置是否正常工作，是否存在故障。

处理故障在确认故障后，可以执行以下步骤处理小电流接地系统的单相接地故障：1. 更换设备如果检查后发现设备出现故障，可能需要更换设备。

这可能会涉及到变压器、断路器、熔断器、接触器等等。

换上新设备后，测试并确认已解决故障。

2. 更换电线和连接如果检查后发现电线和连接出现故障，可能需要更换它们。

在更换电线和连接之前，应先确认它们的正确型号以及合适的连接方式。

3. 更换接地电流计和保护装置如果检查后发现小电流接地系统的保护装置存在故障，需要更换接地电流计和保护装置。

在更换接地电流计和保护装置时，需要注意其正确的安装和接线方式。

预防措施为了避免小电流接地系统的单相接地故障，可以采取以下预防措施：1.安装过电压保护和接地保护装置，这样可以保护设备，并及时发现接地故障。

2.定期检查设备和电路，及时更换老化的设备和热息肉、异物等可能引起接地故障的电路设施。

3.建立科学合理的管理制度，加强对接地系统的维护和管理。

4.增加接地电阻，减小接地电流，使系统更稳定。

结论维护和管理小电流接地系统是一个持续不断的工作。

小电流接地系统发生单相接地故障时，由于线电压的大小和相位不变（仍对称），而且系统的绝缘又是按线电压设计的，因此允许短时间运行而不立即切除故障，带接地故障运行时间，一般１０ｋＶ、３５ｋＶ线路允许接地运行不超过２ｈ，这主要是受电压互感器和消弧线圈带接地故障允许运行时间的限制。

中性点经消弧线圈接地系统有接地故障时，制造厂一般规定消弧线圈可运行２ｈ，应监视消弧线圈的上层油温不能超过８５°Ｃ（最高限值９５°Ｃ）。

一、发生单相接地故障的原因１、设备绝缘不良，如老化、受潮、绝缘子破裂、表面脏污等，发生击穿接地；２、小动物、鸟类及外力破坏；３、线路断线；４、恶劣天气，如雷雨、大风等；５、失误操作。

二、单相接地故障的危害１、由于非故障相对地电压升高，系统中的绝缘薄弱点可能击穿，造成短路故障。

２、故障点产生电弧，会烧坏设备并可能发展成相间短路故障。

３、故障点产生间隙性电弧时，在一定条件下，产生串联谐振过电压，其值可达相电压的２．５～３倍，对系统绝缘危害很大。

三、单相接地故障的现象１、警铃响，“１０ｋＶ（３５ｋＶ）Ｉ或ＩＩ段母线接地”光字牌亮。

中性点经消弧线圈接地系统，还有“消弧线圈动作”光字牌亮。

２、绝缘监察电压表指示。

当系统发生完全接地故障时，接地相电压表指示为零，其他两相对地电压表指示升高√３倍，线电压表指示正常，此时电压互感器开口三角形有１００Ｖ输出电压；当系统发生不完全接地故障时，接地相电压表指示减小，低于相电压，其他两相对地电压表指示增加，大于相电压，线电压表指示正常，此时电压互感器开口三角形有０Ｖ～１００Ｖ输出电压。

稳定性接地时，电压表指示无摆动；若指示不停摆动，则为间歇性接地。

３、中性点经消弧线圈接地系统，装有中性点位移电压表时，可以看到有一定指示（不完全接地）或指示为相电压值（完全接地时）。

４、消弧线圈的接地告警灯亮。

５、发生弧光接地，产生过电压时，非故障相电压很高（表针打到头）。

小电流接地系统单相接地故障分析与处理摘要】小电流接地系统是我国大多数配电所采用的接地系统，而在此系统中单相接地最容易发生故障。

单相接地故障产生原因多、现象复杂、危害大，可根据具体情况对故障进行判断，并采取切实可行的处理方法。

本文分析了小电流接地系统发生单相接地故障的特征、故障处理要求和主要现象，并论述了查找处理步骤及本卷须知，以期在判断、查找处理时能够及时准确，确保系统平安稳定运行。

【关键词】小电流接地系统;单相接地;故障处理引言电力系统按接地处理方式可分为大电流接地系统〔包括直接接地，电抗接地和低阻接地〕、小电流接地系统〔包括高阻接地，消弧线圈接地和不接地〕。

小电流接地系统包括非有效接地系统和谐振接地系统这两类系统，当某一相发生接地故障时，由于不能构成短路回路，接地故障电流往往比负荷电流小很多，用户的供电不会受到影响，所以故障线路不需要马上断开，保证了供电的可靠性。

因此，小电流接地方式在我国的中压配电网中占绝大多数。

单相接地故障是电力系统中最常见的故障。

小电流接地系统中发生单相接地故障时，由于故障点流过的电流很小，且电网的三相线电压仍保持对称关系，不影响系统的供电，所以一般允许继续运行1～2小时，不必立即跳闸切除故障。

但故障会引起非故障相对地电压升高√3倍，持续较长时间还可能引起绝缘击穿，发生相间短路，本文重点分析了小电流接地系统接地故障的特征、现象及处理进行了分析和探讨。

1.小电流接地系统单相接地故障特征1.110kV系统单相接地故障时有以下特征1.1.1故障相电压降低〔不完全接地〕或为零〔完全接地〕，另两相电压升高，大于相电压〔不完全接地〕或等于线电压〔完全接地〕，稳定性接地时电压数据无变化，假设电压数据反复变化，且幅值较大，那么为间歇性接地。

当发生金属性接地〔完全接地〕时，如A相接地，那么A相的电压为零，非接地相B相和C相的电压指示为线电压。

当发生非金属性接地〔不完全接地〕时，即高电阻、电弧等单相接地时，如A相发生接地，那么A相的电压降低，小于正常相电压但不为零，非接地相B相和C相电压那么大于相电压，小于线电压。

浅谈小电流接地系统单相故障分析处理摘要：电力系统中小电流单相接地是一种常见的故障，在实际中出现的概率比较高，有必要对其做出详尽的介绍。

本文主要介绍了不同接地方式下单相接地故障时的电压和电流分布情况。

接着介绍了小电流接地时伴随出现的主要现象，便于现实中识别和辨认单相接地故障。

最后说明了处理小电流接地故障时的注意事项，对实际的事故处理起到一定的借鉴作用。

关键词：小电流接地单相故障；消弧线圈；接地原理；注意事项绪论小电流接地系统是指中性点不接地或经过消弧线圈和高阻抗接地的三相系统，当发生单相接地故障时，非故障相电压升高倍，而线电压维持不变，所以不会影响三相设备的运行，在系统中单相瞬时接地故障是最常出现的事故现象，小电流接地系统在不跳闸保持用户供电的情况下便能度过此类瞬时故障，这是该种接地方式最主要的优点。

但随着中低压电网的扩大，对地电容电流亦大幅度增加，如果发生间歇弧光接地时电网的电容电流过大，电弧的重燃和熄灭将会导致电网强烈电磁振荡，可产生2.5～3倍相电压的过电压。

这将对设备的绝缘寿命产生不良影响，甚至发展为相间短路造成设备损坏和停电事故，因此及时排除接地故障显得异常重要[1]。

本文首先分析了小电流接地系统发生时电流和电压变化情况，之后阐述了单相故障时出现的异常现象，便于实际运行巡视人员做出分析判断，力求找到最快解决方案，避免电网事故扩大，保障用户用电质量，提高供电可靠性。

1.小电流接地系统单相故障分析1.1中性点不接地系统1.接地故障容性电流引燃电弧不能自熄，引起间隔电弧，过电压易产生相间短路或火灾；2.非故障相对地电压升高倍，系统内设备或电缆绝缘等级相应提高；3.发生接地故障时，报警而不切断故障支路，保证供电的连续性；4.接地故障在一段时间内存在，接地故障电压易使人遭受电压或引起火灾。

中性点不接地系统在单相故障发生时虽然能持续供电，但也有一些安全隐患，如容性电流引燃的电弧不易熄灭，容易引发相间故障等恶劣事故[2]。
