第三章(二)三种基本组态放大电路
- 格式:ppt
- 大小:1.29 MB
- 文档页数:22

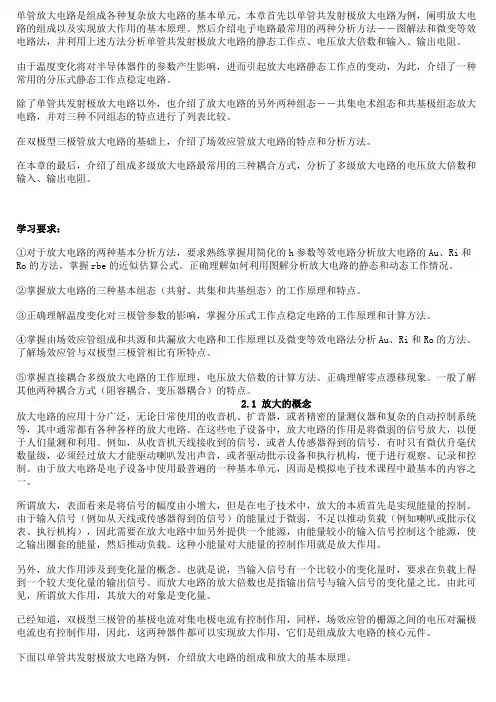

单管放大电路是组成各种复杂放大电路的基本单元。
本章首先以单管共发射极放大电路为例,阐明放大电路的组成以及实现放大作用的基本原理。
然后介绍电子电路最常用的两种分析方法――图解法和微变等效电路法,并利用上述方法分析单管共发射极放大电路的静态工作点、电压放大倍数和输入、输出电阻。
由于温度变化将对半导体器件的参数产生影响,进而引起放大电路静态工作点的变动,为此,介绍了一种常用的分压式静态工作点稳定电路。
除了单管共发射极放大电路以外,也介绍了放大电路的另外两种组态――共集电术组态和共基极组态放大电路,并对三种不同组态的特点进行了列表比较。
在双极型三极管放大电路的基础上,介绍了场效应管放大电路的特点和分析方法。
在本章的最后,介绍了组成多级放大电路最常用的三种耦合方式,分析了多级放大电路的电压放大倍数和输入、输出电阻。
学习要求:①对于放大电路的两种基本分析方法,要求熟练掌握用简化的h参数等效电路分析放大电路的Au、Ri和Ro的方法,掌握rbe的近似估算公式。
正确理解如何利用图解分析放大电路的静态和动态工作情况。
②掌握放大电路的三种基本组态(共射、共集和共基组态)的工作原理和特点。
③正确理解温度变化对三极管参数的影响,掌握分压式工作点稳定电路的工作原理和计算方法。
④掌握由场效应管组成和共源和共漏放大电路和工作原理以及微变等效电路法分析Au、Ri和Ro的方法。
了解场效应管与双极型三极管相比有所特点。
⑤掌握直接耦合多级放大电路的工作原理,电压放大倍数的计算方法。
正确理解零点漂移现象。
一般了解其他两种耦合方式(阻容耦合、变压器耦合)的特点。
2.1 放大的概念放大电路的应用十分广泛,无论日常使用的收音机、扩音器,或者精密的量测仪器和复杂的自动控制系统等,其中通常都有各种各样的放大电路。
在这些电子设备中,放大电路的作用是将微弱的信号放大,以便于人们量测和利用。
例如,从收音机天线接收到的信号,或者人传感器得到的信号,有时只有微伏升毫伏数量级,必须经过放大才能驱动喇叭发出声音,或者驱动批示设备和执行机构,便于进行观察、记录和控制。

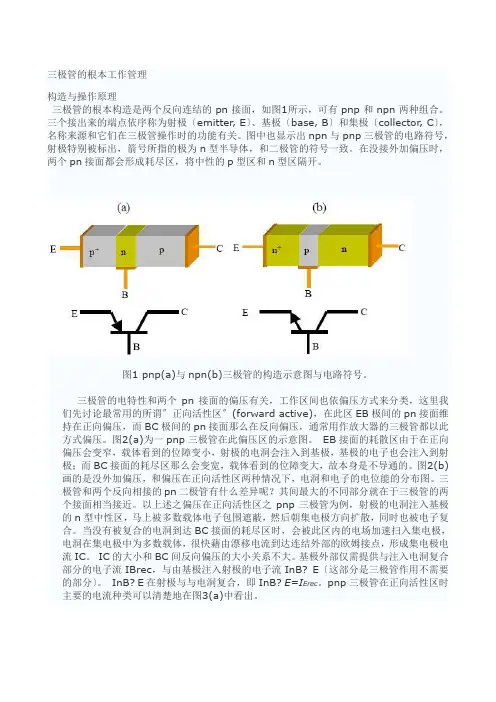

三极管的根本工作管理构造与操作原理三极管的根本构造是两个反向连结的pn接面,如图1所示,可有pnp和npn两种组合。
三个接出来的端点依序称为射极〔emitter, E〕、基极〔base, B〕和集极〔collector, C〕,名称来源和它们在三极管操作时的功能有关。
图中也显示出npn与pnp三极管的电路符号,射极特别被标出,箭号所指的极为n型半导体,和二极管的符号一致。
在没接外加偏压时,两个pn接面都会形成耗尽区,将中性的p型区和n型区隔开。
图1 pnp(a)与npn(b)三极管的构造示意图与电路符号。
三极管的电特性和两个pn接面的偏压有关,工作区间也依偏压方式来分类,这里我们先讨论最常用的所谓〞正向活性区〞(forward active),在此区EB极间的pn接面维持在正向偏压,而BC极间的pn接面那么在反向偏压,通常用作放大器的三极管都以此方式偏压。
图2(a)为一pnp三极管在此偏压区的示意图。
EB接面的耗散区由于在正向偏压会变窄,载体看到的位障变小,射极的电洞会注入到基极,基极的电子也会注入到射极;而BC接面的耗尽区那么会变宽,载体看到的位障变大,故本身是不导通的。
图2(b)画的是没外加偏压,和偏压在正向活性区两种情况下,电洞和电子的电位能的分布图。
三极管和两个反向相接的pn二极管有什么差异呢?其间最大的不同部分就在于三极管的两个接面相当接近。
以上述之偏压在正向活性区之pnp三极管为例,射极的电洞注入基极的n型中性区,马上被多数载体电子包围遮蔽,然后朝集电极方向扩散,同时也被电子复合。
当没有被复合的电洞到达BC接面的耗尽区时,会被此区内的电场加速扫入集电极,电洞在集电极中为多数载体,很快藉由漂移电流到达连结外部的欧姆接点,形成集电极电流IC。
IC的大小和BC间反向偏压的大小关系不大。
基极外部仅需提供与注入电洞复合部分的电子流IBrec,与由基极注入射极的电子流InB? E〔这部分是三极管作用不需要的部分〕。

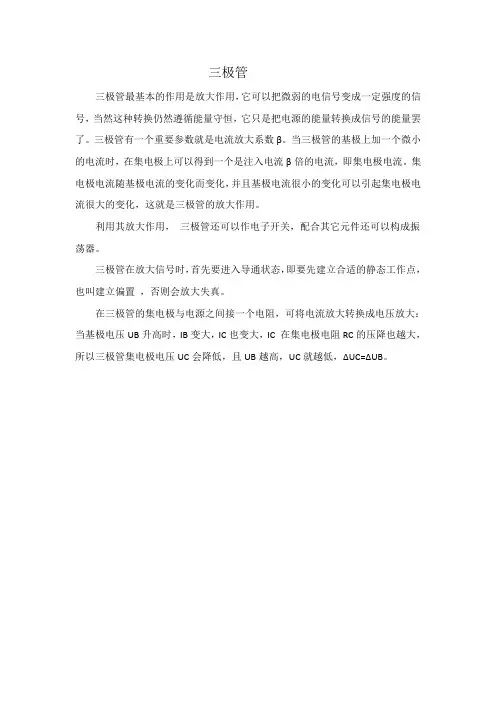

三极管三极管最基本的作用是放大作用,它可以把微弱的电信号变成一定强度的信号,当然这种转换仍然遵循能量守恒,它只是把电源的能量转换成信号的能量罢了。
三极管有一个重要参数就是电流放大系数β。
当三极管的基极上加一个微小的电流时,在集电极上可以得到一个是注入电流β倍的电流,即集电极电流。
集电极电流随基极电流的变化而变化,并且基极电流很小的变化可以引起集电极电流很大的变化,这就是三极管的放大作用。
利用其放大作用,三极管还可以作电子开关,配合其它元件还可以构成振荡器。
三极管在放大信号时,首先要进入导通状态,即要先建立合适的静态工作点,也叫建立偏置,否则会放大失真。
在三极管的集电极与电源之间接一个电阻,可将电流放大转换成电压放大:当基极电压UB升高时,IB变大,IC也变大,IC 在集电极电阻RC的压降也越大,所以三极管集电极电压UC会降低,且UB越高,UC就越低,ΔUC=ΔUB。
三极管的工作原理三极管是电流放大器件,有三个极,分别叫做集电极C,基极B,发射极E。
分成NPN和PNP两种。
我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。
一、电流放大下面的分析仅对于NPN型硅三极管。
如上图所示,我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic。
这两个电流的方向都是流出发射极的,所以发射极E上就用了一个箭头来表示电流的方向。
三极管的放大作用就是:集电极电流受基极电流的控制(假设电源能够提供给集电极足够大的电流的话),并且基极电流很小的变化,会引起集电极电流很大的变化,且变化满足一定的比例关系:集电极电流的变化量是基极电流变化量的β倍,即电流变化被放大了β倍,所以我们把β叫做三极管的放大倍数(β一般远大于1,例如几十,几百)。
如果我们将一个变化的小信号加到基极跟发射极之间,这就会引起基极电流Ib的变化,Ib的变化被放大后,导致了Ic很大的变化。
放大电路的工作原理和三种基本放大组态放大电路里通常是晶体三极管、场效应管、集成运算放大器等,这些器件也称为有源器件。
共射放大电路如图所示。
V cc是集电极回路的直流电源,也是给放大电路提供能量的,一般在几伏到几十伏范围,以保证晶体三极管的发射结正向偏置、集电结反向偏置,使晶体三极管工作在放大区。
R c是集电极电阻,一般在几 K 至几十K 范围,它的作用是把集电极电流i C的变化变成集电极电压u CE的变化。
V BB是基极回路的直流电源,使发射结处于正向偏置,同时通过基极电阻R b提供给基极一个合适的基极电流I BQ,使三极管工作在放大区中适当的区域,这个电流I BQ常称为基极偏置电流,它决定着三极管的工作点,基极偏置电流I BQ是由V BB和基极电阻R b共同作用决定的,基极电阻R b一般在几十KΩ至几百KΩ范围。
如在输入端加上一个较小的正弦信号u i , 通过电容C1加到三极管的基极,从而引起基极电流i B在原来直流I BQ的基础上作相应的变化,由于u i是正弦信号,使i B随u i也相应地按正弦规律变化,这时的i B实际上是直流分流I BQ和交流分量i b迭加后的量。
同时i B的变化使集电极电流 i C 随之变化,因此i C也是直流分量I C和交流分量i c的迭加,但i C要比i B大得多(即β倍)。
电流i C在电阻R C上产生一个压降,集电极电压u CE =V CC-i C R L,这个集电极电压u CE也是由直流分量I C和交流分量 i C两部分迭加的。
这里的 u CE和 i C相位相反,即当 i C增大时, u CE减少。
由于C 2的隔直作用,使只有 u CE的交流分量通过电容C2作为放大电路的输出电压u O。
如电路参数选择适当,u O要比 u I的幅值要大得多,同时 u I与 u O的相位正好相反。
电路中各点的电流、电压波形如图所示。
放大电路的图解法放大电路有三种主要分析方法:一是图解法,二是微变等效电路法,三是计算机辅助分析法。
一、复习引入复习基本共射极放大电路的结构及各元件的名称和作用。
二、新授(一)基本共射极放大电路分析(1)基本共射极放大电路的静态工作点无输入信号(u i=0)时电路的状态称为静态,只有直流电源U cc加在电路上,三极管各极电流和各极之间的电压都是直流量,分别用I B、I C、U BE、U CE表示,它们对应着三极管输入输出特性曲线上的一个固定点,习惯上称它们为静态工作点,简称Q点。
I B、I C、U BE、U CE通常表示为I BQ、I CQ、U BEQ 和U CEQ。
(a)共射放大电路 (b)直流通路图1 共射基本放大电路及其直流通路静态值既然是直流,故可用交流放大电路的直流通路来分析计算。
在如图1(b)所示共射基本电路的直流通路中,由+U cc —R b—b极—e极—地可得:一般U CC>U BEE,则I BQ=(U CC-U BEQ)/R b≈U CC/R b当U CC和R b选定后,偏流I B即为固定值,所以共射极基本电路又称为固定偏流电路。
如果三极管工作在放大区,且忽略I CEO,则I CQ≈βI BQ由+U cc—R c b极—c极—e极—地可得U CEQ=U CC=I CQ R C如果按上式算得值小于0.3V,说明三极管已处于或接近饱和状态,I CQ将不再与I BQ成β倍关系。
此时I CQ称为集电极饱和电流I CS,集电极与发射极间电压称为饱和电压U CES。
U CES值很小,硅管取0.3V。
可由下式求得I CS =(U CC-U CES)/R C一般情况下,U cc>U CESI CS≈U CC/R C(2)微变等效电路分析法共射基本放大电路的微变等效电路,如图2所示。
从图中可以看出,输入电阻R i为R b与r be的并联值,所图2 R i基本共射电路的微变等效电路R i=R b//r be≈r be当us被短路时,i b=0,i c=0,从输出端看进去,只有电阻Rc,所以输出电阻为R0=R C从图2中输入回路可以看出U i=i b r be令RL′=RC//RL,其输出电压为U O=-i c(R C//R L)=-i c R L′=-βi b R L′因此,电压放大倍数为A u=u o/u i=-iβR L/r be式中,负号表示U0志u r相位相反。
除去信号的输入、输出端。
另一端就是共极三极管基本放大电路的三种组态组态一:共射电路组态二:共集电极电路共集电极组态基本放大电路如图所示(1)直流分析/『W B厂心訓【血斗⑴的』"叱亡―厶傀_ '忧_Wn流通路R产隔川4交流通路,(2)交流分析渤呼筲帥由淬迴園b2h放大倍数/输入电阻/输出电阻① 中Ifi 电压放人倍数 芜賽(1+处;碍"(1 + 0)化比较匸£和CU 组态放大电瞎的电压放大倍数公式.它们的分r 足"乘以输岀电极对地妁址漩这效负载屯 阻.分母都是三极管基极对地的交流输入电阻。
② 输入电阻尽"Ke 十(”®用L )]③ 输出电阳 将綸入信号 垣路,负载开 路异那 ,信 巧源短路,内阻 保留〃總=叫g 十码),R\ =尺〃鹉"甩 氏=[(1M )1* A 肛+心沪(底爪)共基组态放大电路如图生广冻*舟+玮广幷(1+”)P 先企) 死乩电苗电蹦组态三:共基极放大电路微变等效电路共基极组态基本放大电路的微变等效电路I「1仁矶o —1 +]&比tO■1—►b—性能指标① 电压放大倍数 弟=!&//&=十色型$he② 输入电限 R.=曲 jfe= 1 1L+0 % 1 协③ 输出电阻R 严氐交流、直流通路空流通路;三种组态电路比较■共射电路;电压和电流放大倍数均大,输入输岀电压相位相反,输岀输出电阻适中°常用于电压放大.・共集电路二电压放大倍数是小于且扌妾近于1的正数,具有电压跟随特点I输入电阳大’输岀电阻小.常作为电路的输入和输出级乜■共基电弟匕放大倍数同共射电路.输入电阻小,频率特性好.帘用作宽带庶大器口放大电路的三种基本组态2. 6. 1共集电极放大电路上图(a)是一个共集组态的单管放大电路,由上图(b)的等效电路可以看出,输入信号与输出信号的公共端是三极管的集电极,所以属于共集组态。
3.2 三种基本组态放大电路掌握三极管三种组态放大电路的工作原理; 会对放大电路的主要性能指标进行分析;了解场效应管放大电路的工作原理。
一、共发射极放大电路(一)电路的组成直流电源V CC 通过R B1、R B2、R C 、R E 使三极管获得合适的偏置,为三极管的放大作用提供必要的条件, R B1、R B2称为基极偏置电阻,R E 称为发射极电阻,R C 称为集电极负载电阻,利用R C 的降压作用,将三极管 集电极电流的变化转换成集电极电压的变化,从而实现信号的电压放大。
与R E 并联的电容C E ,称为发射极 旁路电容,用以短路交流,使R E 对放大电路的电压放大倍数不产生影响,故要求它对信号频率的容抗越小 越好,因此,在低频放大电路中CE通常也采用电解电容器。
(二)直流分析断开放大电路中的所有电容,即得到直流通路,如下图所示,此电路又称为分压偏置式工作点 稳定直 电流通路。
电路工作要求:I 1≥ (5 ~ 10)I BQ ,U BQ ≥ (5 ~ 10)U BE Q求静态工作点Q:方法1.估算稳定Q点的原理:方法2.利用戴维宁定理求IBQ(三)性能指标分析将放大电路中的C1、C2、CE短路,电源VCC短路,得到交流通路,然后将三极管用H参数小信号电路模型代入,便得到放大电路小信号电路模型如下图所示。
E1.电压放大倍数2.输入电阻二、共集电极放大电路(射极输出器、射极跟随器) (二)性能指标分析1.电压放大倍数2.输入电阻R 'L = R E // R L3.输出电阻共集电极电路特点 共集电极电路用途 1.U o 与U i 同相,具有电压跟随作用 1.高阻抗输入级 2.无电压放大作用 A u <1 2. 低阻抗输出级 3.输入电阻高;输出电阻低 3.中间隔离级例题2.电路如图所示,已知三极管的β=120,R B = 300 k Ω,r 'bb = 200 Ω,U BEQ = 0.7 V R E = R L = R s = 1 k Ω,V CC = 12V 。
三极管基本放大电路的三种组态Prepared on 24 November 2020除去信号的输入、输出端。
另一端就是共极三极管基本放大电路的三种组态组态一:共射电路组态二:共集电极电路共集电极组态基本放大电路如图所示。
(1)直流分析(2)交流分析放大倍数/输入电阻/输出电阻组态三:共基极放大电路共基组态放大电路如图交流、直流通路微变等效电路共基极组态基本放大电路的微变等效电路性能指标三种组态电路比较放大电路的三种基本组态2.6.1共集电极放大电路上图(a)是一个共集组态的单管放大电路,由上图(b)的等效电路可以看出,输入信号与输出信号的公共端是三极管的集电极,所以属于共集组态。
又由于输出信号从发射极引出,因此这种电路也称为射极输出器。
下面对共集电极放大电路进行静态和动态分析。
一、静态工作点根据上图(a)电路的基极回路可求得静态基极电流为二、电流放大倍数由上图(b)的等效电路可知三、电压放大倍数由上图(a)可得Re’=Re//RL由式(2.6.4)和(2.6.5)可知,共集电极放大电路的电流放大倍数大于1,但电压放大倍数恒小于1,而接近于1,且输出电压与输入电压同相,所以又称为射极跟随器。
四、输入电阻由图2.6.1(b)可得Ri=rbe+(1+β)Re’由上式可见,射极输出器的输入电阻等于rbe和(1+β)R、e相串连,因此输入电阻大大提高了。
由上式可见,发射极回路中的电阻R、e折合到基极回路,需乘(1+β)倍。
五、输出电阻在上图(b)中,当输出端外加电压U。
,而US=0时,如暂不考虑Re的作用,可得下图。
由图可得由上式可知,射极输出器的输出电阻等于基极回路的总电阻()除以(1+β),因此输出电阻很低,故带负载能力比较强。
由上式也可见,基极回路的电阻折合到发射极,需除以(1+β)。
2.6.2共基极放大电路上图(a)是共基极放大电路的原理性电路图。
由图可见,发射极电源VEE的极性保证三极管的发射结正向偏置,集电极电源VCC的极性保证集电结反向偏置,从而可以使三极管工作在放大区,因输入信号与输出信号的公共端是基极,因此属于共基组态。
课程编号实验项目序号本科学生实验卡和实验报告信息科学与工程学院通信工程专业2015级1班课程名称:电子线路实验项目:三种基本组态晶体管放大电路2017——2018学年第一学期学号:201508030107 姓名:毛耀升专业年级班级:通信工程1501班四合院102 实验室组别:无实验日期:2017年12 月26日图5.1 工作点稳定的共发射极放大电路2、打开仿真开关,用示波器观察电路的输入波形和输出波形。
单击示波器上Expand按钮放大屏幕,测量输出波形幅值,计算电压放大倍数。
根据输入端电流表的读数计算输入电阻;3、利用L键拨动负载电阻处并关,将负载电阻开路,适当调整示波器A通道参数,再测量输出波形幅值,然后用下列公式计算输出电阻Ro;其中Vo是负载电阻开路时的输出电压;4、连接上负载电阻,再利用空格键拨动开关,使发射极旁路电容断开,适当调整示波器A通道参数,再测量、计算电压放大倍数。
并说明旁路电容的作用。
(二)共集电极放大电路1、建立共集电极放大电路如图5.2所示。
NPN型晶体管取理想模式,电流放大系数设置为50,用信号发生器产生频率为lkHz、幅值为10mV的正弦信号,输入端电流表设置为交流模式;图5.2 工作点稳定的共集电极放大电路2、打开仿真开关,用示波器观察电路的输入波形和输出波形。
单击示波器上Expand按钮放大屏幕,测量输出波形幅值,计算电压放大倍数。
根据输入端电流表的读数计算输入电阻;3、仿照5.3.1中的步骤3求电路输出电阻。
(三)共基极放大电路1、建立共基极放大电路,如图5.3所示。
NPN型晶体管取理想模式,电流放大系数设置为50。
用信号发生器产生频率为lkHz、幅值为10mV的正弦信号,输入端电流表;图5.3 工作点稳定的共基极放大电路2、打开仿真开关,用示波器观察电路的输入波形和输出波形。
单击示波器上Expand按钮放大屏幕,测量输出波形幅值,计算电压放大倍数。
根据输入端电流表的读数计算输入电阻;3、仿照5.3.1步骤3求电路输出电阻。
和半导体三极管一样,场效应管的电路也有三种接法即共源极电路、
共漏极电路和共栅极电路。
1.共源极电路
共源极电路除有图16-13 所示的接法外,还可采用图16-14 所示的电路。
这种电路的栅偏压是由负电压UG经偏置电阻RG提供的。
该电路虽然简单.但R G不易取得过大.否则会在栅漏泄电流流过时产生较大的压降,使栅偏压发生变化.造成工作点的偏离。
共源极基本放大电路的主要参数,可由以下各式确定:
2. 共漏极电路(源极输出器)
共漏极电路如图16-15 所示。
该电路中除有源极电阻Rs提供的自偏压外,还有由R1和R2组成的分压器为栅极提供的固定栅偏压。
共漏极电路的输出与输入同相,可起到阻抗变换器的作用。
共漏极基本放大电路的主要参数可由以下各式确定:
3. 共栅极电路
共栅极电路如图16-16 所示。
偏置电路为自给偏置,当ID流经Rs 时产生压降ID·Rs,由于栅极接地,相当于源极电位比栅极高出一个ID·Rs值。
这种方法简单.栅极电压也会随信号自动调节,对工作点的稳定有好处C 该电路有良好的放大特性。
共栅极电路的输入电阻和输出电阻由下式确定:。
放大电路的三种基本组态(共基、共射、共集)
2010-07-01 13:21
一、判断方法
方法一:共集组态是基极电流对射极电流的控制,以集电极为公共端;共基组态是射极电流对集电极电流的控制,以基极为公共端;共射组态是集电极电流对基极电流的控制,以射极为公共端;
方法二:前提,地端连接基极与射极。
从输出端看,若输出是取集电极和射极(与地相接的一端,或者可看着与地)之间,则为共射;若输出取在射极与地之间(脑海可近似认为与基极相接),则为共集电极;剩下的一种即为共基组态。
组态显现为没连接的那极,如图一,射极没连入输出,显现为共射;图二,集电极没连入输出,显现为共集电极(个人方法)
二、三种组态的小结
共基:输入与输出电压相位同向,电压增益为“+”,对电压有放大作用(放大倍数同共射),对电流
没有放大作用,主要用于高频电压的放大,多用于输出阻抗和电压增益高的小信号电路,即恒流源电
路,宽带放大电路,输入电阻最小。
共集:输入与输出电压相位同向,电压增益为“+”,对电流有放大做用,对电压没有放大作用,共集
放大电路又称电压跟随器/射极输出器/隔离器,放在电路首级,提高输入电阻,放在末级,降低输
出电阻,提高带负载能力,放在中间,可以起到电路的阻抗变换作用,这一级成为缓冲级或隔离级,输
出电阻最低。
共射:输入电压与输出电压相位相反,对电压电流都有放大作用,增益为“—”,输入电
阻比较适中,输出电阻较大,多用于中间级,频带较窄,多用于低频放大电路。
1、怎么判断三种组态
2、三种组态的应用及参数分析。
