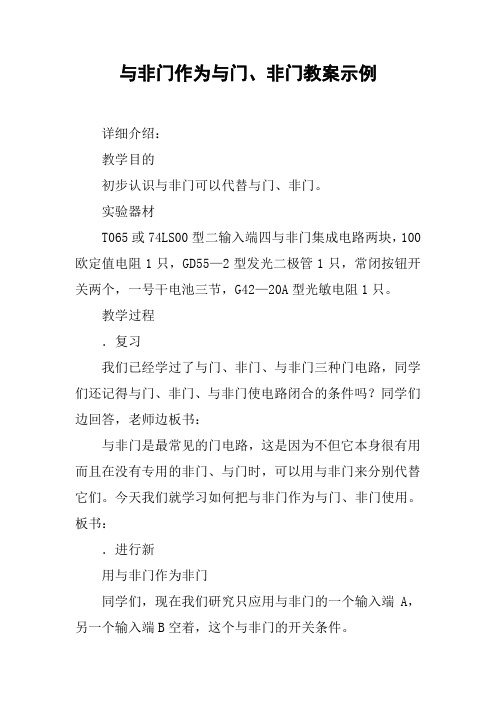

与非门作为与门、非门教案示例

与非门作为与门、非门教案示例详细介绍：教学目的初步认识与非门可以代替与门、非门。

实验器材T065或74LS00型二输入端四与非门集成电路两块，100欧定值电阻1只，GD55—2型发光二极管1只，常闭按钮开关两个，一号干电池三节，G42—20A型光敏电阻1只。

教学过程．复习我们已经学过了与门、非门、与非门三种门电路，同学们还记得与门、非门、与非门使电路闭合的条件吗？同学们边回答，老师边板书：与非门是最常见的门电路，这是因为不但它本身很有用而且在没有专用的非门、与门时，可以用与非门来分别代替它们。

今天我们就学习如何把与非门作为与门、非门使用。

板书：．进行新用与非门作为非门同学们，现在我们研究只应用与非门的一个输入端A，另一个输入端B空着，这个与非门的开关条件。

问：把这个与非门的A与低电位相接时，它的输出端是高电位还是低电位？把它当作一个电路的开关，此时电路是开的，还是关的？问：把这个与非门的A与高电位相接时，它的输出端是高电位还是低电位？这个开关电路是开的，还是关的？问：这样使用与非门，这个与非门可不可以看作是个非门？板书：它的输出端是高电位还是低电位？第二个非门的输出端是高电位，还是低电位？发光二极管是亮，还是不亮？问：没有光照射光敏电阻时，左边的非门的A端是低电位还是高电位？为什么？它的输出端是高电位还是低电位？第二个非门的输出端是高电位还是低电位？发光二极管亮还是不亮？好了，同学们开始实验，检验一下我们的分析是否正确。

实验后，老师点明，这实际是夜明灯的电路。

用与非门作为与门教师边在黑板上画门电路边说：现在有两个与非门，把第二个与非门作为非门使用，并且把非门的输入端与个与非门的输出端相接，我们分析这个门电路的开关条件：只要有一个输入端是低电位，非门的输入端就是高电位，这个门电路的输出端是低电位。

板书：在前面学习与门时，我们已经看到把两个常闭按钮开关分别装在汽车的前后门，通过与门电路可以实现只有在两个车门都关紧时，汽车才能开动。

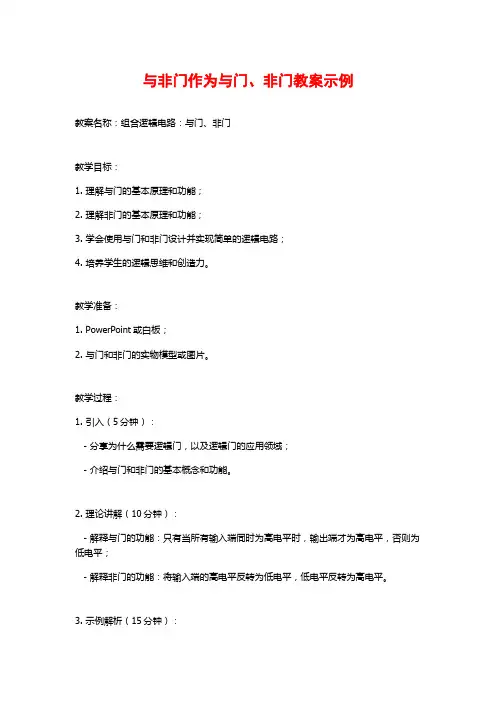

与非门作为与门、非门教案示例教案名称：组合逻辑电路：与门、非门教学目标：1. 理解与门的基本原理和功能；2. 理解非门的基本原理和功能；3. 学会使用与门和非门设计并实现简单的逻辑电路；4. 培养学生的逻辑思维和创造力。

教学准备：1. PowerPoint或白板；2. 与门和非门的实物模型或图片。

教学过程：1. 引入（5分钟）：- 分享为什么需要逻辑门，以及逻辑门的应用领域；- 介绍与门和非门的基本概念和功能。

2. 理论讲解（10分钟）：- 解释与门的功能：只有当所有输入端同时为高电平时，输出端才为高电平，否则为低电平；- 解释非门的功能：将输入端的高电平反转为低电平，低电平反转为高电平。

3. 示例解析（15分钟）：- 给出一个简单的与门示例，如A与B的输出连接到与门的两个输入端，输出连接到LED灯；- 解析A和B的不同输入情况下的输出结果；- 让学生自己思考和解答一些问题，如什么情况下会使与门输出低电平，如何改变输入以得到期望的输出等。

4. 实践操作（20分钟）：- 分发与门、非门的实物模型或图片给学生；- 要求学生配对或小组合作，使用与门和非门组合，设计并实现一个逻辑电路；- 让学生分享他们的设计，与全班共同讨论。

5. 总结（5分钟）：- 请学生简要总结与门和非门的原理和功能；- 强调逻辑门在电子电路和计算机中的重要性。

6. 作业（自主学习）：- 要求学生自主学习进一步了解逻辑门的种类和应用，以及相关的逻辑设计原则和方法。

教学延伸：1. 根据学生的实际能力和兴趣，可以引入其他逻辑门的讲解和实践；2. 引导学生进行更复杂的逻辑电路设计，如多个逻辑门的组合等。

评估方式：1. 在实践操作中观察学生的参与度和操作能力；2. 在小组讨论中观察学生的合作能力和逻辑思维；3. 通过作业中学生的表现评估他们的理解和独立学习能力。

2．学生看教师演示并记录电路中二极管的亮灭情况。

3．记录完之后让学生总结电路并最后得出新的真值表。

4．用与非门芯片74LS00再次进行实验，实验结果得出与门非门和与非门真值表相同，从而得出与非门电路。

教学形式：课件演示——学生辨认
4.给每组学生实物电路测出数据并记录。

5．得出结论
1.学生根据课堂任务书中得分情况谈谈本节课的收获与不足
2.教师汇总之后进行总结
学案
姓名
一、复习
（1）与门逻辑表达式是，与门的逻辑符号。

与门的真值表：
与门的逻辑功能是。

（2）非门逻辑表达式是，非门的逻辑符号。

非门的真值表：
非门的逻辑功能是。

二、实验验证
1．教师引导学生观察实验电路板，当电路板输入端A、B都是低电平时，输出端灯（填亮或者灭）；当电路板输入端A输入低电平，输入端B输入高电平，输出端灯；当电路板输入端A输入高电平，输入端B输入低电平，输出端灯；当电路板输入端A、B都是高电平时，输出端灯。

从而得出此电路的真值表：
2．与非门逻辑表达式是，与非门的逻辑符号。

与非门的逻辑功能是。

三、拓展应用
1．小明同学想买一只手机，但是要经过家里父母同意，只有父母都同意的情况下才能买手机。

请用与非门给小明设计一款表决器，让小明父母进行表决，灯亮为同意，灯灭为不同意。

提示：
与非门的逻辑符号是：，若把与非门的两输入端短路当做一路输入，那与非门又变成一个什么门了呢？若与非门再与此逻辑门组合，会构成什么电路呢？请将答案画在下方。

2．下图是由与非门构成的双人表决器，请写出电路的真值表。

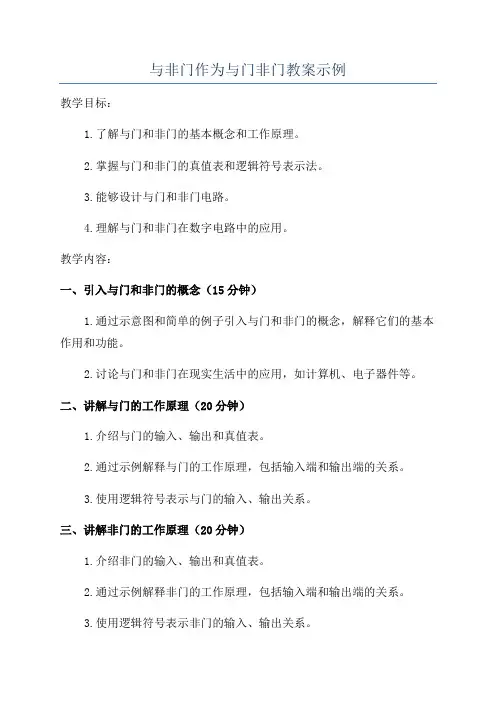

与非门作为与门非门教案示例教学目标：1.了解与门和非门的基本概念和工作原理。

2.掌握与门和非门的真值表和逻辑符号表示法。

3.能够设计与门和非门电路。

4.理解与门和非门在数字电路中的应用。

教学内容：一、引入与门和非门的概念（15分钟）1.通过示意图和简单的例子引入与门和非门的概念，解释它们的基本作用和功能。

2.讨论与门和非门在现实生活中的应用，如计算机、电子器件等。

二、讲解与门的工作原理（20分钟）1.介绍与门的输入、输出和真值表。

2.通过示例解释与门的工作原理，包括输入端和输出端的关系。

3.使用逻辑符号表示与门的输入、输出关系。

三、讲解非门的工作原理（20分钟）1.介绍非门的输入、输出和真值表。

2.通过示例解释非门的工作原理，包括输入端和输出端的关系。

3.使用逻辑符号表示非门的输入、输出关系。

四、设计与门和非门电路（30分钟）1.讲解与门和非门的电路图示例。

2.通过示例解释与门和非门的电路设计步骤，包括确定输入、输出端口和电路元件的选择。

3.让学生根据给定的输入和输出需求设计与门和非门电路。

五、与门和非门在数字电路中的应用（25分钟）1.讲解与门和非门在数字电路中的基本应用。

2.通过示例解释与门和非门在数字电路中的工作和作用，如与非门的作用是将输入信号取反。

3.让学生根据给定的数字电路需求，应用与门和非门设计数字电路。

六、应用扩展（15分钟）1.让学生思考如何应用与门和非门设计更复杂的数字电路，如加法器、译码器等。

2.引导学生在计算机科学中的实际应用中思考与门和非门的重要性和作用。

3.让学生进行小组讨论，分享自己的思考和观点。

七、总结与评价（15分钟）1.让学生对与门和非门的工作原理、电路设计和应用进行总结。

2.让学生回答与门和非门在数字电路中的作用和意义。

3.评价学生对与门和非门的理解和掌握程度。

教学方法：1.引入与门和非门的概念时采用示意图和简单的例子进行解释，直观易懂。

2.在讲解与门和非门的工作原理时，通过示例和真值表来帮助学生理解。

与非门实现非门功能方法介绍非门，也称为反相器，是一种基本的数字逻辑门，它将输入信号取反输出。

非门是计算机逻辑设计和数字电子电路中最简单和最常见的元件之一、在本文中，我将介绍非门的功能和不同实现非门功能的方法。

非门的功能是将输入信号取反输出。

它只有一个输入和一个输出，输入信号为逻辑低电平时，输出信号为逻辑高电平；输入信号为逻辑高电平时，输出信号为逻辑低电平。

非门的真值表如下：输入，输出---------0，11，0```O-----```下面是几种实现非门功能的方法：1.电晶体非门：电晶体非门是使用晶体管来实现非门功能的一种电路。

它使用一个PNP晶体管和一个NPN晶体管组成。

输入信号通过一个电阻连接到PNP晶体管的基极，输出信号则从NPN晶体管的集电极中获取。

当输入信号为逻辑高电平时，PNP晶体管截断，输出信号为逻辑低电平；当输入信号为逻辑低电平时，PNP晶体管导通，输出信号为逻辑高电平。

2.电路电阻非门：电路电阻非门是使用电阻来实现非门功能的一种电路。

它使用两个电阻和一个输入电压源。

一个电阻连接到输入信号，另一个电阻连接到输出信号，并与输入电压源相连。

当输入信号为逻辑高电平时，电阻串联，输出信号为逻辑低电平；当输入信号为逻辑低电平时，电阻并联，输出信号为逻辑高电平。

3.电路二极管非门：电路二极管非门是使用二极管来实现非门功能的一种电路。

它使用两个二极管和一个输入电压源。

一个二极管连接到输入信号，另一个二极管连接到输出信号，并与输入电压源相连。

当输入信号为逻辑高电平时，输入信号通过二极管导通到地，输出信号为逻辑低电平；当输入信号为逻辑低电平时，输入信号被阻断，输出信号为逻辑高电平。

4.逻辑门非门：逻辑门非门是使用其他逻辑门来实现非门功能的一种电路。

它使用两个逻辑门和一个输入信号。

一个逻辑门作为反相器，将输入信号取反，输出信号作为非门的输出。

常用的逻辑门有与门、或门和异或门。

以上是实现非门功能的几种常见方法。

与门和非门的工作原理1. 引言与门和非门是数字电路中最基本的逻辑门电路。

它们的工作原理对于理解数字电路和计算机的工作原理至关重要。

本文将详细解释与门和非门的工作原理，并通过实例说明它们在数字电路中的应用。

2. 与门（AND Gate）与门是最简单和最常见的逻辑门之一。

它比较两个输入位的值，并在两者都为1时输出1，否则输出0。

与门的符号是一个带有两个输入端和一个输出端的小圆圈，如下所示：___A ---| || & |--- XB ---|___|其中，A和B是输入位，X是输出位。

2.1. 真值表为了更好地理解与门的工作原理，我们可以绘制一个真值表，列出所有可能的输入组合以及对应的输出。

对于与门，真值表如下：A B X0 0 00 1 01 0 01 1 1从真值表可以看出，当A和B都是1时，输出X为1；其他情况下，输出X为0。

2.2. 逻辑公式除了真值表，我们也可以使用逻辑公式来表示与门的工作原理。

对于与门来说，逻辑公式可以写为：X = A AND B其中，AND表示逻辑与操作符。

2.3. 电路图与门的电路图有多种实现方式，其中一种常见的实现方式是使用晶体管。

下图展示了一个基于晶体管的与门电路：---- -----A ---| \ / || AND >---| NOT |------/ \ |B ---| -----|Vcc -+在这个电路中，AND门由两个晶体管组成。

当输入A和B都为高电平（通常是5V）时，两个晶体管都导通，使得输出X也为高电平。

而当输入A或B有一个或两个为低电平（通常是0V）时，至少一个晶体管不导通，输出X为低电平。

3. 非门（NOT Gate）非门是另一个基本的逻辑门，它只有一个输入位和一个输出位。

非门的工作原理很简单：当输入位为0时，输出位为1；当输入位为1时，输出位为0。

非门的符号是一个带有一个输入端和一个输出端的小圆圈，并带有一个弯曲的箭头，如下所示：___A ---| ||NOT|--- X---|其中，A是输入位，X是输出位。

高中物理逻辑电路问题教案
一、课时内容
本课将学习逻辑电路的基本知识，包括逻辑门、逻辑表达式和逻辑电路的搭建等内容。

二、教学目标
1. 了解逻辑门的分类和特点。

2. 掌握逻辑表达式的编写和理解。

3. 能够根据逻辑表达式设计简单的逻辑电路。

三、课前准备
1. 教师准备逻辑门实物样品或图片，以及逻辑表达式案例。

2. 学生预习相关知识，了解逻辑电路的基本原理。

四、教学过程
1. 导入：简单介绍逻辑电路的概念，引导学生思考逻辑电路在现代科技中的应用。

2. 理论讲解：讲解逻辑门的种类（与、或、非门）及其功能和特点；介绍如何通过逻辑表达式描述逻辑运算的规则和方法。

3. 案例分析：以实际案例为例，演示如何根据逻辑表达式设计逻辑电路，让学生理解逻辑电路的搭建过程。

4. 实践操作：让学生分组合作，在实验室里用逻辑门实物或模拟软件搭建逻辑电路，并验证其逻辑表达式的正确性。

5. 总结回顾：总结本节课所学内容，强调逻辑电路在数字电子技术领域的重要性，并鼓励学生多进行实践操作，加强自己的能力。

五、课堂作业
1. 练习编写逻辑表达式，设计更复杂的逻辑电路。

2. 阅读相关物理书籍或资料，了解逻辑电路的发展及应用。

六、教学反思
通过本次课程的教学，让学生对逻辑电路有了更深入的了解，培养了他们的实践操作能力和逻辑思维能力。

同时，需要不断引导学生应用所学知识解决实际问题，促进他们的创新和发展。

高一物理教案设计（精选8篇）（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用范文，如工作总结、策划方案、演讲致辞、报告大全、合同协议、条据书信、党团资料、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides various types of practical sample essays for everyone, such as work summary, planning plan, speeches, reports, contracts and agreements, articles and letters, party and group materials, teaching materials, essays, other sample essays, etc. Please pay attention to the different formats and writing methods of the model essay!高一物理教案设计（精选8篇）编写教案的繁简，一般是有经验的教师写得简略些，而新教师写得详细些。

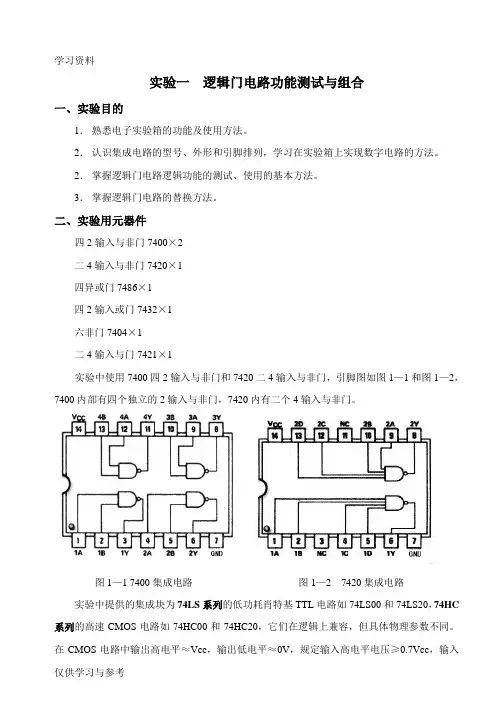

实验一逻辑门电路功能测试与组合一、实验目的1．熟悉电子实验箱的功能及使用方法。

2．认识集成电路的型号、外形和引脚排列，学习在实验箱上实现数字电路的方法。

2．掌握逻辑门电路逻辑功能的测试、使用的基本方法。

3．掌握逻辑门电路的替换方法。

二、实验用元器件四2输入与非门7400×2二4输入与非门7420×1四异或门7486×1四2输入或门7432×1六非门7404×1二4输入与门7421×1实验中使用7400四2输入与非门和7420二4输入与非门，引脚图如图1—1和图1—2，7400内部有四个独立的2输入与非门，7420内有二个4输入与非门。

图1—1 7400集成电路图1—2 7420集成电路实验中提供的集成块为74LS系列的低功耗肖特基TTL电路如74LS00和74LS20，74HC 系列的高速CMOS电路如74HC00和74HC20，它们在逻辑上兼容，但具体物理参数不同。

在CMOS电路中输出高电平≈Vcc，输出低电平≈0V，规定输入高电平电压≥0.7Vcc，输入低电平电压≤0.3 Vcc，在我们的实验中Vcc＝＋5V；TTL电路的输出高电平电压2.4～3.6V，输入开门电平1.4～1.8V。

输出低电平电压0～0.5V，输入关门电平0.8～1V。

在实验中采用同一电源，经实际测定可以直接互接，但有些条件下要通过接口互接，当74LS门电路驱动74HC门电路时，要测量输出高电平电压是否够高，实际测量值要≥3.5V。

而74HC门电路驱动74LS门电路时，扇出系数较小，小于10。

三、预习要求1.熟悉本实验所用的集成电路，并认真阅读附录中注意事项。

2.设计好实验内容中的门电路转换的电路图。

3.根据实验原理，用铅笔填好本次实验所有的真值表，以便核实实验结果。

四、实验内容1.与非门逻辑功能测试。

选用双4输入与非门74LS20（或74HC20）集成块一片，集成块引脚排列规则：半圆形缺口或黑点朝左时，缺口或黑点下方为第1脚，引脚号逆时针顺序数。
