当前位置：文档之家 › 最新ibm x3650配置raid5培训资料

最新ibm x3650配置raid5培训资料

  • 格式：doc
  • 大小：1.76 MB
  • 文档页数：10

1. 开机以后等几分钟，按照屏幕上面的提示点击“Ctrl + H” 就会进入到下面的这个界面，这是一个初始化的界面，选择“Start”
2. 下一个界面显示的就是你的服务器的硬盘信息，由于我的硬盘是两块，所以我这里就只显示两个。

3. 下面的图片是我的另外一个有4块硬盘的服务器，可以做一下对比。

选择左下角的“Configuration Wizard”
4. 选择第二个“New Configuration”
5. 选择Yes
6. 选择第一个“Manual Configuration” 手动设置，选择Next
7. 在这里将左边的四块（所有）硬盘一个一个的添加到右边，例如点Slot0，再点下面的“Add To Array”
8. 都移动过去以后，点击右边“Accept DG”
9. 这是一个Overview的图片，确认没问题了就点击下一步。

10. 将左边的信息添加到右边，点击“Add to SPAN”
11. 点击Next
12. 在接下来出现的页面点击“Update Size”
13. 在点击“Accept”
14. 最后会让你确认，点击Yes
15. 在这个几面你可以选择你想要做的Raid类型，RAID0，RAID1或者RAID5，选好之后点击Next
16. 点击next
17.选择Yes
18.最后一步，选择Yes
这样就可以结束了，它会需要你重启机器的！
新概念英语1-120练习题
一.单项选择（1分/题，共20分）
)01.Have you had your lunch_____?
A.ever
B.never
C.yet
D.still
( )02.—Could I borrow your dictionary?—Of course you_____.
A.might
B.will
C.can
D.should
( )03.Would you like_____supper?
ing to
B.to come
C.to come to
ing
( )04.This problem is too difficult.Only_____students worked it out.
A.a few
B.a little
C.few
D.little
( )05.—Eat more and smoke less.—That’s_____.
A.a good idea
B.good advice
C.good
D.better
( )06.I have finished reading this book.I would like to
borrow_____books soon.
A.some
B.some many
C.some much
D. some more
( )07.Oh,it looks_____better now.
A.many
B.more
C.most
D.much
( )08.—Shall we go to play basketball this afternoon?—_____.
A.It doesn’t matter
B.That’s nothing
C.Good idea
D.You’re welcome
( )09.I don’t think I can run_____as you.
A.fast
B.faster
C.as fast
D.so faster
( )10.Let’s go quickly,_____?
A.will you
B.won’t you
C.shan’t we
D.shall we
( )11.That’s too expensive.We can’t_____it.
A.pay
B.cost
C.afford
D.spend
( )12.I don’t like this book.This is_____book I have never。

合集下载

IBM服务器3650M3阵列配置方法ServeRaidMR5000WebBIOSUserGuide

IBM服务器3650M3阵列配置方法ServeRaidMR5000WebBIOSUserGuide

ServeRaid MR 5000 阵列卡WebBIOS配置目录一．启动WebBIOS (1)二．配置RAID0,RAID1,RAID5 (4)三．配置RAID10 (13)四．添加热备份盘HotSpare (17)五．设置硬盘为Unconfigured Good状态 (20)六．导入外部阵列信息 (23)一．启动WebBIOS启动WebBIOS有两种方法1.配置有ServeRaid MR 5000阵列卡的服务器，在开机自检的过程中会有CTRL+H的提示。

按下CTRL+H组合键后会出现阵列卡配置界面2.开机按F1进入UEFI配置界面选择System Settings->Adapters and UEFI Drivers，可以看到配置的阵列卡，按回车选中后，按1进入WebBIOS二．配置RAID0,RAID1,RAID51.在WebBIOS中选择配置向导Configuration Wizard2.选择New Configuration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列，此处请选择Add Configuration。

选择Yes确定3.选择手动配置Manual Configuration4.选择要配置在阵列中的硬盘，按Add to Array从左边的Drivers中选到右边的Driver Groups中，配置RAID1需要2块硬盘，配置RAID5至少需要3块硬盘。

5.选好硬盘后，选择Accept DG后点击Next7.在左侧的ArrayWithFreeSpace中选中刚刚做好的Disk Groups按Add to SPAN添加到右侧的span中，然后选择Next8.Virtual Disk配置界面，选好Virtual Disk参数后，点选Accept接受配置，最后选择Next。

·RAID Level中可以选择要配置的RAID级别；·右侧的Possible RAID Level中显示可能的RAID级别的磁盘容量，比如示例中三个73G的硬盘配置raid0容量约为200G，而如果配置RAID5容量约为134G；·Select size选项中可以修改Virtual Disk的容量，通常这个值设定为该磁盘组RAID级别的最大容量。

IBM-X3650--M4-RAID配置资料

IBM-X3650--M4-RAID配置资料

本地方式配置RAID（IBM X3650 M4，手工方式）为了提升服务器硬盘使用效率和安全性，在安装操作系统之前，需要配置RAID。

前提条件确保服务器与显示器、鼠标和键盘线缆已经连接。

背景信息∙RAID（Redundant Array of Independent Disks）：独立磁盘冗余阵列，是一种把多块独立的硬盘（物理硬盘）按不同方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据冗余的技术。

∙标准发货的IBM 服务器配置8块硬盘，RAID级别规划和分区规划如下：配置RAID 10 + Hotspare（热备）▪第一硬盘、第二硬盘、第三硬盘和第四硬盘配置为RAID 10。

▪剩下第五硬盘、第六硬盘作为热备盘，第七硬盘、第八硬盘作为备份盘。

说明：∙本节中的操作截图会根据IBM WebBIOS版本的不同而有所差异，但不会影响RAID的配置。

在配置RAID的过程中，请以实际的截图为准。

∙在配置过程中，如果遇见单击界面上按钮无反应的情况，请移动一下鼠标。

操作步骤1.可选：如果服务器上已经装有操作系统，请手工将硬盘格式化，以免旧数据未清除导致后续安装失败。

请参见本地方式格式化硬盘（IBM服务器）。

2.配置前四块硬盘为RAID 10，执行如下操作：a.启动IBM Server，等待系统BIOS自检画面完成后，出现RAID卡的BIOS信息。

b.根据界面提示，按“<Ctrl>+<H>”组合键，进入RAID卡的WebBIOS设置界面。

c.进入WebBIOS界面后，系统会提示选择需要配置的RAID卡适配器，单击“Start”进入到配置界面。

d.单击“Configuration Wizard”，弹出如下对话框。

e.选择“New Configuration”，单击“Next”，进入RAID配置向导界面。

弹出如下对话框。

f.单击“Yes”。

弹出如下对话框。

g.选择“Manual Configuration”，单击“Next”。

ibm服务器怎么做raid

ibm服务器怎么做raid

ibm服务器怎么做 raid有时候IBM X3650M3型号的服务器硬盘坏了需要重新做RADID5，或者新买的服务器作系统前需要做RAID5 ，下面介绍下两种做这种型号的服务器怎么做RAID5。

ibm服务器做raid的方法启动IBM X3650M3服务器，会先有几个初始化的界面略过，需要等待，大概几分钟。

顺序如下。

2一直到如下的界面，按ctrl+H ，即可进入服务器自带的RAID5配置界面。

3点击START开始。

4在主界面点击左侧 Configuration Wizard选项。

5在配置界面，选择New Configuration(全新配置)，这个选项将清除已有的配置信息，并且全新创建新的配置。

点击NEXT。

6单选按钮选择Automatic Configuration(自动配置)，在下拉框中选择 Redundancy when possible ,自动创建RAID1或者RAID5，提供数据冗余,建议选此选项。

点击NEXT。

7会提示选择会清除原来的配置，并破坏驱动，问是否肯定清除配置，点击YES。

8配置预览，点击accept接受配置并保存配置。

9选择接受后，会提示所有数据会丢失，问是否初始化，选择YES。

10配置成功，点击BACK，返回主界面。

11配置完成，点击exit，退出。

12最后提示退出应用程序，选择YES。

13最后提示重启系统。

END使用引导盘做RAID5找到服务器自带的引导盘，如果没有到IBM官网找ServerGuide，下载对应服务器的引导盘，刻录，开启服务器，装入光盘。

到图中这步后按F12。

出来的界面选择CD/DVD启动。

由于光盘数据量大，加载程序需要二十分钟左右，出来的第一个界面选择语言，没有中文，我们选择英文。

进入第一界面选择美式键盘。

出来的协议选择接受协议(I accept),后点击NEXT，接下来的欢迎屏幕直接点NEXT。

在下来的一屏是导入驱动，不选，直接NEXT。

在接下RAID configuration only，NEXT。

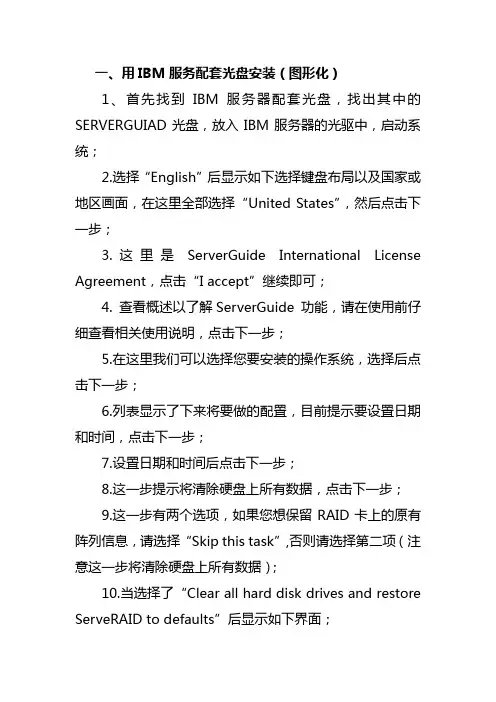

ibmx3650服务器RAID配置

ibmx3650服务器RAID配置

一、用IBM服务配套光盘安装（图形化）1、首先找到IBM服务器配套光盘，找出其中的SERVERGUIAD光盘，放入IBM服务器的光驱中，启动系统；2.选择“English”后显示如下选择键盘布局以及国家或地区画面，在这里全部选择“United States”，然后点击下一步；3.这里是ServerGuide International License Agreement，点击“I accept”继续即可；4. 查看概述以了解ServerGuide 功能，请在使用前仔细查看相关使用说明，点击下一步；5.在这里我们可以选择您要安装的操作系统，选择后点击下一步；6.列表显示了下来将要做的配置，目前提示要设置日期和时间，点击下一步；7.设置日期和时间后点击下一步；8.这一步提示将清除硬盘上所有数据，点击下一步；9.这一步有两个选项，如果您想保留RAID卡上的原有阵列信息，请选择“Skip this task”,否则请选择第二项（注意这一步将清除硬盘上所有数据）；10.当选择了“Clear all hard disk drives and restore ServeRAID to defaults”后显示如下界面；11.下一步将进行RAID 卡的配置过程，点击下一步；12. 进入了ServeRAID Manager配置界面后，有两个选项“Express configuration for controller 1(快速配置)”和“Custom configuration for controller 1（手工配置）”，快速配置将按软件默认选项进行配置，如果想定制配置请选择手工配置；13.选定“Express configuration for controller 1(快速配置)”后即进入以下界面，一切为软件默认设置，检查无误后点击Apply执行配置；14.选定“Custom configuration for controller 1（手工配置）”后，进入如下界面，左边是控制器1上连接的硬盘，将左侧硬盘拖进右侧“New array A”中，然后点击下一步：15.在如下红圈处输入逻辑驱动器的大小，推荐一个控制器上只有一个逻辑驱动器。
