门禁系统工程施工方案

门禁系统的安装方法及措施

1、门禁系统施工方法及措施

1.1、设备安装

（1）前端设备

A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场（如重载马达、监视器等），并需配合控制箱的接地方式。

B、出门处安装出门按钮。

C、电磁锁安装在门和门框的上沿。

D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。

（2）中控室设备

A、控制主机和键盘安装在立面墙上或置于工作台上。

B、报警装置放置在报警效果较好的位置。

C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。

1.2、设备调试

（1）系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。

（2）管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。

（3）尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。

（4）做好调试记录。

（5）最后填写竣工报告。 1.3、管线安装

（1）安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。(小截面系统连接可以绞接，绞接匝数应在五匝以上，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝，(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。

word格式精心整理版

范文范例 学习指导 工程施工组织设计

工程施工部署

指导思想

我公司将把******工程弱电系统工程列为重点工程项目，该工程所有子项目均由本公司独立施工，不设分包公司。我公司将本着“质量第一，用户至上；注重信誉，信守合同”的宗旨，充分发挥公司员工的积极性，组织精干人员组成项目经理部，使进度、质量、安全、文明施工达到最优效果。

我们的目标是：

质量：工程施工质量达到优良。

安全：杜绝重大伤亡事故，实现“四无”（即无重伤、无死亡、无中毒、无火灾）。

文明施工：密切与土建等其他专业工程公司合作，密切配合甲方顺利完成此项工程。

word格式精心整理版

范文范例 学习指导 工程主要施工程序

自我公司进入智能化行业以来，积累了丰厚的实际施工经验，根据我公司对智能化系统工程的理解并结合雄厚的技术力量和功能设计，我们认为，该工程主要安装内容将包括以下各项：

1．工程前期的准备工作

施工人员现场准备工作（包括人员宿舍、库房、生产用房）；

察看现场并确定桥架和预埋管的情况；

购进工程前期所需材料（如：电料等）、设备、施工工具。工具的

规格、型号及数量，视工期情况组织购进。

2． 材料及设备的进场

现场具备进场条件时，材料进场，进场后及时填写报表送总包方与监理进行材料的验收。

如果现场不具备设备进场条件，要等现场具备进场条件后主要材料、设备才能进场；这一期间延误工程所造成的损失及工期由总包方及监理签字认可。

3．路由管路的核实

按照甲方确定的图纸和工程规范，按照已确定的方案进行路由的核查工作，并且一边核实一边进行自检工作；

按进度填写相应的工程报验单或隐蔽工程报验单，报送监理验收；

4． 进行管内穿线

购进确定的线，报送总包和监理验收，验收完后进行管内敷设；

1 门禁系统施工合同

甲方：

乙方：

根据《中华人民共和国合同法》及相关法律规定，甲乙双方遵循自愿、公平、诚实信用原则，经友好协商，就甲方和乙方共同完成 大楼门禁系统项目中的权利义务以及相关事宜达成一致意见，签订本合同如下：

一、项目内容

本次项目主要进行 大楼门禁的线缆穿放及前后端设备（刷卡器、开门按钮、门锁、设备箱、控制器）的安装工作以及刷卡器、开门按钮、门锁、设备箱、控制器、门磁的接线。

二、甲方的权利及义务

1、甲方对项目的实施全面负责；

2、协调工程安装过程中与客户及监理方沟通的所有事议。

3、负责提供工程所需材料及设备并运达施工现场。

4、负责与其它施工方交叉施工的协调适宜。

5、提供乙方所需要的施工图纸、技术规范及需要的所有文档。

6、协助乙方解决施工中所需要的用电、工具存放等问题。

7、甲方负有监督乙方施工质量的权利和指导乙方施工工艺的义务，对于合理的整改意见，乙方必须及时整改。

8、甲方必须及时验收乙方阶段性成品，未及时验收或验收后出现成品损坏或丢失的，乙方不负任何责任。

9、甲方负责门锁安装的开孔及进线管路畅通。

10、甲方负责设备的调试及组织工程验收。

2 三、乙方的权力及义务

1、负责本工程门禁的线缆穿放及前后端设备（刷卡器、开门按钮、门锁、设备箱、控制器）的安装工作以及刷卡器、开门按钮、门锁、设备箱、控制器、门磁的接线。门锁的接线要求用电烙铁焊接。

2、协助甲方做好设备调试工作，及时处理调试中发现的问题。

3、严格执行施工规范、安全操作规程、防火安全规定、环境保护规定。

4、协助甲方进行项目的验收工作。

5、若因设备及材料和其它施工方问题拖延乙方工期的，乙方有权要求甲方按工日费用给乙方进行补偿。

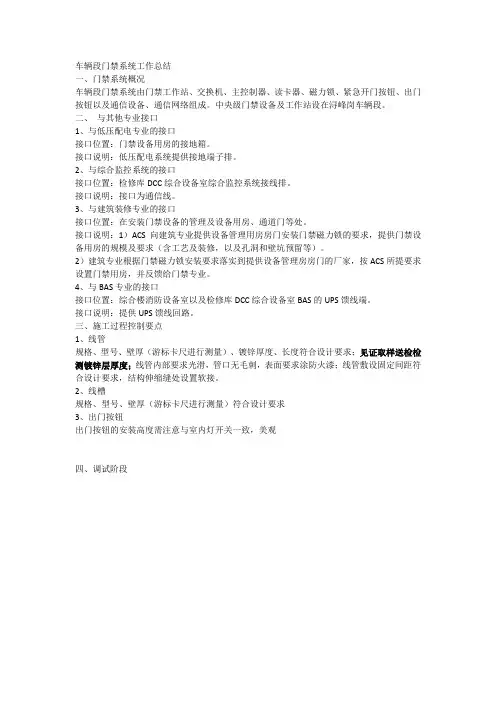

车辆段门禁系统工作总结

一、门禁系统概况

车辆段门禁系统由门禁工作站、交换机、主控制器、读卡器、磁力锁、紧急开门按钮、出门按钮以及通信设备、通信网络组成。中央级门禁设备及工作站设在浔峰岗车辆段。

二、 与其他专业接口

1、与低压配电专业的接口

接口位置：门禁设备用房的接地箱。

接口说明：低压配电系统提供接地端子排。

2、与综合监控系统的接口

接口位置：检修库DCC综合设备室综合监控系统接线排。

接口说明：接口为通信线。

3、与建筑装修专业的接口

接口位置：在安装门禁设备的管理及设备用房、通道门等处。

接口说明：1）ACS向建筑专业提供设备管理用房房门安装门禁磁力锁的要求，提供门禁设备用房的规模及要求（含工艺及装修，以及孔洞和壁坑预留等）。

2）建筑专业根据门禁磁力锁安装要求落实到提供设备管理房房门的厂家，按ACS所提要求设置门禁用房，并反馈给门禁专业。

4、与BAS专业的接口

接口位置：综合楼消防设备室以及检修库DCC综合设备室BAS的UPS馈线端。

接口说明：提供UPS馈线回路。

三、施工过程控制要点

1、线管

规格、型号、壁厚（游标卡尺进行测量）、镀锌厚度、长度符合设计要求；见证取样送检检测镀锌层厚度；线管内部要求光滑，管口无毛刺，表面要求涂防火漆；线管敷设固定间距符合设计要求，结构伸缩缝处设置软接。

2、线槽

规格、型号、壁厚（游标卡尺进行测量）符合设计要求

3、出门按钮

出门按钮的安装高度需注意与室内灯开关一致，美观

四、调试阶段

五、施工过程存在问题及解决方案

1、安装大样图：这两张图片的冲突所在竖向的两根25管是暗敷在室内还是室外的墙上？萝岗车辆段最终确定暗敷在室内。

2、出门按钮

出门按钮的安装高度设计要求为1500mm，而室内低压开关的安装高度为1400mm，高度不一致。需注意并统一布置门禁出门按钮、低压开关、空调开关的位置与高度，要协调美观、便于操作。

3、磁力锁

磁力锁螺丝不紧固；吸合不严密，防火门的原因造成的。
