三塔rto工作原理

近几年，随着环保整治的力度越来越大，有机废气排放标准的不断提高，环保整治提升工作的大力推行，化工、医药以及汽车喷漆行业对有机废气的处理投入不断增大。

由于医药行业尾气成分复杂选用设备困难，而蓄热式氧化炉（RTO）对尾气成分适应性强，能够有效地处理VOC以及废气异味，总体净化效率高，用三塔式RTO炉进行净化处理，净化效率通常可达98%以上，能达到废气排放标准，因而得到了广泛使用。

但由于各种缺陷原因造成系统运行不稳定，存在安全隐患，而且设备维护成本高。

为此如何提高RTO废气处理系统运行的稳定性，降低设备维护成本，是每个选用RTO废气处理系统企业必须要面对的问题。

作者根据十多年从事的RTO废气处理系统设计、使用、改造的经验，总结出存在的问题以及相应的解决方案。

1、系统主要存在的问题RTO废气处理系统是一项系统工程，必须从整体考虑，从头到尾一起设计，才能得到总体效果，如果一个环节出现问题，就会影响系统运行的稳定性。

而企业都是逐步发展起来的，工艺设计只局限于当时的标准，随着时间的推移，标准的提高，系统的问题逐渐显露出来。

(1)废气采集系统的不合理系统进气预处理不充分，废气进气不分类，如卤素废气企业早期未作处理，无机酸尾气处理不彻底，直接进入RTO。

大量的酸气造成焚烧炉设备的腐蚀及配套设施的腐蚀，还造成焚烧后烟囱冒白烟现象。

废气焚烧后生成的强酸对RTO焚烧炉会造成比较严重的腐蚀。

废气中的有机物焚烧后产生的有机盐冷却后的结晶体，残留在RTO蓄热室底部及排烟管道的管壁上，当废气切换时，还未处理的废气中的水汽、部分有机物（如甲醇等）被有机盐结晶体吸附，在下次排烟时该有机物被烟气带出，积存RTO蓄热室的底部，是造成RTO去除率下降、火灾隐患的原因，影响设备正常运行。

燃烧产生的二噁英，导致尾气排放达不到要求。

(2)有机废气浓度及氧含量缺少有效控制真空系统冷凝不充分，真空排气未经冷凝处理，大量有机气体排出，各车间支管没有相应控制措施，直接进入废气总管。

rto工作原理RTO（Regenerative Thermal Oxidizer）工作原理。

RTO是一种常见的废气治理设备，其工作原理主要包括废气进入预热器、燃烧室和热交换器三个部分。

首先，废气进入预热器，在预热器中，废气通过热交换器与高温废气进行热交换，使得废气温度升高，从而降低了能源消耗。

接着，预热后的废气进入燃烧室，在燃烧室内，废气与燃料混合并点燃，产生高温燃烧气体。

最后，高温燃烧气体通过热交换器，与进入预热器的废气进行热交换，使得废气温度升高，有机物被氧化分解，最终排放出无害的废气。

RTO的工作原理可以用一个简单的比喻来解释，就好像是在冬天使用取暖器取暖一样。

首先，取暖器预热室内空气，使得室内温度上升；然后，取暖器点燃燃料，产生热量；最后，热量通过取暖器散热出去，使得室内温度保持在一个舒适的水平。

RTO也是通过类似的原理，将有害废气经过预热、燃烧和热交换，最终达到治理废气的目的。

RTO工作原理的关键在于热量的利用和传递。

预热器和热交换器的设计和运行状态对RTO的性能有着重要影响。

预热器可以有效地提高废气的温度，减少燃料的消耗，从而降低运行成本。

热交换器则能够将高温燃烧气体中的热量传递给进入预热器的废气，实现能量的回收和再利用，提高了能源利用效率。

除了热量的利用和传递，RTO还依靠燃烧气体中的氧气和高温来氧化分解有机物。

燃烧室内的高温和充足的氧气是保证废气能够被有效处理的关键。

因此，燃烧室的设计和操作也是RTO工作原理中不可或缺的一部分。

总的来说，RTO的工作原理是通过预热、燃烧和热交换，将有害废气转化为无害的废气。

其关键在于热量的利用和传递，以及燃烧气体中的高温和氧气。

只有在这些条件下，RTO才能够有效地治理废气，达到环保和节能的双重目的。

RTO原理1、RTO的概述RTO(Regenerative Thermal Oxidizer) 是蓄热式排气处理装置的简称。

烤箱废气与天然气混合后进行高效燃烧，除去废气中有害挥发性有机化合物的装置。

它对烤箱内产生的甲醛、乙酰苯胺的浓度降低有很大作作用蓄热式直燃焚烧系统(RegenerativeThermal Oxidizer)，简称为(RT 0 )。

工作原理是把有机废气直接加热到800 C 以上的高温，氧化分解。

氧化后产生的高温烟气通过陶资蓄热部分，由于陶瓷具有良好的蓄热性，从而使炉腔始终维持在很高的工作温度，节省废气预热、升温的燃料消耗。

陶瓷蓄热部分由两个或两个以上腔室组成，热解后的相对干净的气体在进入尾气处理系统或直接排放前需对每个腔室进行吹扫保证VOC 的去除率。

2、RTO技术原理其原理是把有机废气加热到760摄氏度（具体需要看成分）以上，使废气中的VOC在氧化分解成二氧化碳和水。

氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，此“蓄热”用于预热后续进入的有机废气。

从而节省废气升温的燃料消耗。

陶瓷蓄热室应分成两个（含两个）以上，每个蓄热室依次经历蓄热-放热-清扫等程序，周而复始，连续工作。

蓄热室“放热”后应立即引入适量洁净空气对该蓄热室进行清扫（以保证VOC去除率在98%以上），只有待清扫完成后才能进入“蓄热”程序。

否则残留的VOCS随烟气排放到烟囱从而降低处理效率。

3、旋转RTO在有机废气净化诸方法中，蓄热燃烧法是目前一种很有发展前景的VOCs废气治理方法，其所用的装置蓄热式热力氧化器（RTO），在充分满足燃烧过程的必要条件下，燃烧法可以使有害物质达到完全燃烧氧化。

目前，典型的RTO焚烧炉已从两室、三室、五室发展到七室和多室装置，以满足各种需要，并已开发了许多不同类型的RTO装置，其中最为代表性的就是旋转式RTO。

旋转RTO原理旋转式RTO焚烧炉，也称旋转式蓄热式氧化炉。

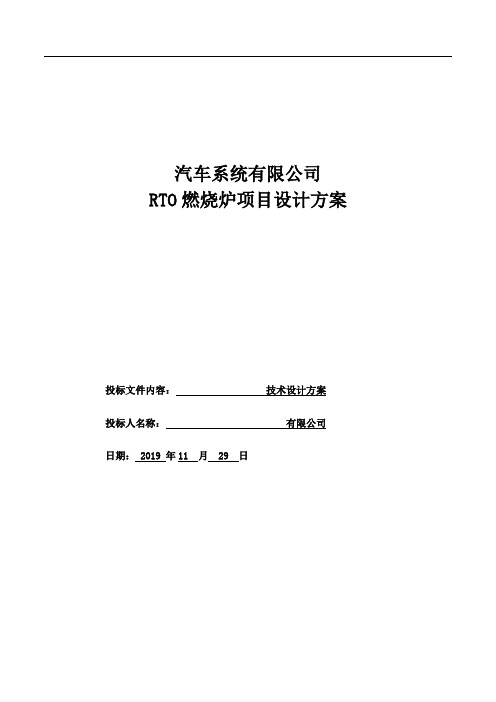

汽车系统有限公司RTO燃烧炉项目设计方案投标文件内容：技术设计方案投标人名称：有限公司日期： 2019 年11 月 29 日目录CONTENT第一篇技术规格及要求 (4)1 总则 (4)1.1 设计范围 (4)1.2总体技术要求 (4)1.3工程界面及其它 (4)1.4语言及采用的单位 (4)1.5标准、规范及参考文件 (5)1.6 问题处理 (5)2 设计基础资料 (6)2.1 环境气象条件 (6)2.2 废气的主要设计参数 (6)3 设计原则及排放标准 (8)3.1 设计原则 (8)3.2 排放标准 (8)第二篇系统设计说明 (9)1处理工艺介绍 (9)2主要设备选型 (10)2.1 活性炭吸附 (10)2.2 RTO焚烧炉 (11)2.3二级过滤器 (13)2.4 风机 (13)2.5排放系统 (14)3电气设备 (14)3.1控制柜 (14)3.2电气控制导线（电缆） (15)3.3自控仪表 (15)4 系统组成 (16)5 运行经济分析 (18)5.1 系统消耗 (18)5.2 运行经济分析 (19)第三篇设计、制作、安装、调试 (20)1设计 (20)2设备制作 (20)3现场安装 (20)4设备调试 (21)第四篇验收、培训、售后服务 (21)1 验收 (21)2培训 (21)3售后服务 (22)4交付资料 (22)4.1技术协议签订一周后时应提供的资料 (22)4.2设备调试后提供的资料 (22)5附加服务 (23)第五篇项目执行结构及计划 (23)1 项目组织架构 (23)2 项目执行计划 (23)第六篇企业资质 (24)1. 企业资质证书 (25)2. 安全生产许可证 (28)第一篇技术规格及要求1 总则1.1 设计范围本项目主要处理生产车间22台设备产线产生的废气，废气风量：40000m3/h,废气温度：小于35度，废气相对湿度：70%，废气主要成分：二甲苯，废气浓度：79mg/m3.具体设计范围如下所述：1）废气处理系统范围内所有的设备，管道及附件，阀门，仪表，电气等均在投标方设计范围内；2）废气处理系统的控制系统设计，废气处理系统控制由PLC实现；3）废气处理系统操作说明的编制；1.2总体技术要求1）系统的设计必须满足环保排放标准及相关安装技术规范要求；2）本项目中电机均须满足GB18613-2012标准中的能效要求。

RTO焚烧炉是一种高效有机废气治理设备，它与传统的催化燃烧、直燃式热氧化炉（TO）相比，具有热效率高、运行成本低、能处理大风量低浓度废气等特点。

浓度稍高时，还可进行二次余热回收，降低了生产运营成本。

不过，对于初次接触这种设备的朋友来说，可能对它还不是特别的了解，所以接下来我们就从以下两个方面来给大家具体介绍一下。

一、工作原理1、二室RTO有机废气通过引风机输入蓄热室1进行升温，吸收蓄热体中存储的热量，随后进入焚烧室进一步燃烧，升温至设定的温度(760℃)。

在这个过程中有机成分被分解为CO2和H2O。

由于废气在蓄热室1内吸收了上一循环回收的热量，从而减少了燃料消耗。

处理过后的高温废气进入蓄热室2进行热交换，热量被蓄热体吸收，随后排放。

而蓄热室2存储的热量将可用于下个循环对新输入的废气进行加热。

该过程完成后系统自动切换进气和出气阀门改变废气流向，使有机废气经由蓄热室2进入，焚烧处理后由蓄热室1热交换后排放，如此交替切换持续运行。

2、三室RTO有机废气通过引风机进入蓄热室1吸热，升温后进入焚烧室中进一步加热，使有机废气持续升温直至有机成分分解成CO2和H2O。

由于废气在升温过程中利用了蓄热体回收的热量，所以燃料消耗较少。

废气经处理后离开燃烧室，进入蓄热室2释放热量后排放，而蓄热室2的蓄热体吸热后用于下个循环加热新输入的低温废气。

与此同时，引入部分净化后的气体对蓄热室3进行吹扫以备进行下一轮热交换。

该过程全部完成后切换进气和出气阀门，气体由蓄热室2进入，蓄热室3排出，蓄热室1进行吹扫;再接下来的循环则切换为由蓄热室3进入，蓄热室1排出，蓄热室2进行吹扫，如此交替切换持续运行。

此外，为了提高热能利用率还可在RTO焚烧炉后设置换热器加强余热利用。

二、应用范围1、RCO设备可直接应用于中高浓度(100mg/m3-10000 mg/m3)的有机废气净化。

2、浓度较低，风量较大的涂装、制药行业有机废气。

3、含苯系物、酚类、醛类、酮类、醚类、酯类等有机成分的石油、化工(如塑料、橡胶、合成纤维、有机化工)、塑料、橡胶、制药、印刷(包括印铁、印纸、印塑料)、农药、制鞋、电力电缆生产行业等。

三塔式流动床软水处理技术原理三塔式及四塔式流动床是一种新型离子交换设备系统。

是软水处理离子交换设备的一次技术革命，它突破了传统的固定床、移动床等离子交换设备停床再生、清洗的工艺过程，大大简化了软水处理的生产操作管理，并在各行各业软水处理中得到迅速应运用。

一、设备组成三塔式流动床软水设备系统由交换塔、再生塔、清洗塔、溶盐器、循环泵、喷射器等组成。

它是利用钠型阳离子交换树脂去除水中钙镁离子，降低原水硬度，以达到软化硬水的目的，避免碳酸盐在管道、容器、锅炉产生结垢现象。

它的主要特点是不需要停床再生和清洗，可以不间断地连续供水，适应当前大多数单位不停机生产的需要。

[所谓四塔是在三塔式流动床的基础上增加一个交换塔形成四塔式流动床，其特点是原水经二级离子交换，即树脂经二级交换塔重复利用，从而提高树脂利用率，保证出水水质，使出水残余硬度：≤0.0025mmol/L。

（毫摩尔每升____下同）]·运行流速：20-30m3·进水硬度：≤5mmol/L·出水残余硬度：≤0.03mmol/L·树脂型号：001×7（？）·再生剂（NaCl）耗量：76g/mol·进水水质要求：悬浮物≤5mg/L、活性氯≤0.3mg/L、含铁量≤0.3mg/三、三塔式流动床技术原理1、离子交换在交换塔内，树脂与原水相遇时，水中的钙(Ca2+)、镁(Mg2+)等离子与树脂(NaR)进行反应，去除水中的钙镁盐类，使硬水变为软水，其反应过程为：Ca2++2NaR→Ca R2+2Na+Mg2++2NaR→Mg R2+2Na+实际生产中，原水从交换塔下部进入，树脂从交换塔上部落下，树脂与原水反向交流，进行离子交换，原水逐渐软化，变成合格的软水，从塔上部经出水管输出，流入软水储槽送给使用设备。

一般情况下，采用一级钠离子交换（即三塔式流动床），交换率99.6%，出水残余硬度<0.03mmol/L。

rto炉工作原理一、引言RTO炉（Regenerative Thermal Oxidizer）是一种高效的有机废气处理设备，广泛应用于化工、印刷、涂装等行业。

它通过高温氧化将有机废气中的有害物质转化为二氧化碳和水，从而达到处理废气的目的。

本文将详细介绍RTO炉的工作原理。

二、RTO炉结构RTO炉主要由燃烧室、换热器和控制系统三部分组成。

1. 燃烧室：是RTO炉的核心部分，主要由进风口、排风口、焚烧室和反应器四个部分组成。

进风口用于将废气引入焚烧室，排风口则将处理后的废气排出；焚烧室是进行高温氧化反应的地方；反应器则用于储存和释放能量。

2. 换热器：主要由两个换向阀和两个换热器组成。

换向阀用于控制废气流向，实现循环利用能量；换热器则用于回收焚烧产生的高温废气中的余热，并将其传递给进入燃烧室的新鲜废气，从而降低能耗。

3. 控制系统：主要由PLC控制器和触摸屏组成。

PLC控制器用于控制换向阀的开关，实现废气流向的切换；触摸屏则用于人机交互，实现对RTO炉运行状态的监测和调节。

三、RTO炉工作原理RTO炉的工作原理可以分为预热、焚烧、冷却三个阶段。

1. 预热阶段：在这一阶段，新鲜废气通过进风口进入RTO炉，并经过换向阀进入反应器。

同时，反应器中储存的余热被释放出来，加速新鲜废气的升温。

当新鲜废气达到一定温度时，换向阀自动切换方向，将其引入第一个换热器进行余热回收。

2. 焚烧阶段：在这一阶段，预热后的废气进入焚烧室进行高温氧化反应。

此时，焚烧室内温度高达800℃以上，并且有机物质被氧化成二氧化碳和水。

同时，焚烧产生的高温废气进入第二个换热器进行余热回收，从而降低能耗。

3. 冷却阶段：在这一阶段，经过焚烧反应后的废气进入反应器并被储存起来。

此时，反应器中储存的余热被释放出来，并用于预热新鲜废气。

当反应器中的余热全部释放完毕后，换向阀再次切换方向，将处理后的废气排出。

四、RTO炉优点RTO炉具有以下优点：1. 高效节能：通过循环利用焚烧产生的高温废气中的余热，降低了能耗。

rto工作原理及工艺流程RTO（Regenerative Thermal Oxidizer）是一种热氧化器，用于处理工业废气中的有机物质和气态污染物。

它的工作原理是通过高温将有机物质氧化为二氧化碳和水蒸汽，从而减少对环境的污染。

下面将详细介绍RTO的工作原理及工艺流程。

RTO的工作原理：RTO主要由燃烧室、氧化室和换热室组成。

当废气进入燃烧室时，会与预热的空气混合并燃烧。

在高温下，有机物质被氧化成CO2和水蒸汽。

然后，热气体进入氧化室，继续进行氧化反应。

最后，热气体通过换热室，将大部分热能传递给预热的废气，以降低能耗。

废气经过治理后，排放到大气中。

RTO的工艺流程：1.废气进入RTO，首先经过预处理，去除大颗粒物质、油脂和湿气。

这可以通过使用过滤器或旋风分离器来完成。

2.经过预处理的废气进入燃烧室，与预热过的空气混合燃烧。

可通过加热燃料或燃烧室内的其他燃料提供所需的燃料。

3.在燃烧室内，有机物质被氧化为二氧化碳和水蒸汽。

这是一个高温反应，通常在800°C到1200°C之间进行。

反应完成后，产生的热气体进入氧化室。

4.在氧化室内，废气与高温氧气再次接触，并进行继续氧化的反应。

这一步骤确保废气中的有机物完全氧化。

5.经过氧化反应的热气体经过换热器，将其热能传递给预热的废气。

这减少了所需的外部能量供应，提高了RTO的能效。

6.经过换热室的废气被冷却，并进一步经过处理，以确保其符合排放标准。

处理方法可根据废气中的特定污染物进行选择，如吸附、吸附剂、催化剂等。

7.处理后的废气被排放到大气中。

可以通过排气管或烟囱将废气排放到指定区域。

RTO具有高效、可靠、稳定的特点，可有效减少工业废气对环境的污染。

它的工作原理和工艺流程确保废气中的有机物质得到完全氧化，同时通过能量回收降低了能耗。

在实际应用中，RTO通常配备自动控制系统，以确保其正常运行和达到排放标准。

旋转RTO和3室RTO性能比较一、RTO的原理；RTO是把有机废气加热到760摄氏度以上，使废气中的VOCs在氧化分解成二氧化碳和水。

氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”,此“蓄热”用于预热后续进入的有机废气，从而节省废气升温的燃料消耗。

陶瓷蓄热体应分成三个（含三个）以上的区或室，每个蓄热室依次经历蓄热-放热-清扫等程序，周而复始，连续工作。

蓄热室“放热”后应立即引入部分已处理合格的洁净排气对该蓄热室进行清扫（以保证VOC去除率在99%以上），只有待清扫完成后才能进入“蓄热”程序。

RTO蓄热式废气处理设备，它的特点是：运行费用省，有机废气的处理效率高的优点，适应废气浓度1000~10000mg/m3，分解效率：99%--99.5%。

是目前最为经济可靠的达到50mg/m3严格的排放标准的VOCs治理技术，得到了广泛的应用。

RTO有机废气处理设备又可分为阀门切换式和旋转式。

阀门切换式RTO是最常见的一种RTO有机废气处理设备，包括典型的第一代技术2室式RTO和第二代技术3室式RTO。

其由2个或多个陶瓷填充蓄热室, 通过阀门的切换, 改变气流的方向, 从而达到预热VOC废气的目的。

一般来讲，蓄热室越多净化效率越高、热效率越高，常用的还有5室RTO和12室RTO，5室RTO造价成本高已经很少使用，12室RTO变形为圆柱形旋转式的，成为第三代技术的产品。

2室式RTO没有清扫过程，在阀门切换时有废气和处理后的洁净气体短路现象，平均净化率只能达到90%，不能满足当前50mg/m3的环保排放要求；RTO处理有机废气具有如下优点：（1）几乎可以处理所有种类有机物的废气；（2）处理有机废气流量的弹性很大（名义流量20%~120%）；（3）可以适应有机废气中VOCs的组成和浓度变化、波动；（4）对废气中夹带少量灰尘、固体颗粒不敏感；（5）在所有热力燃烧净化法中的热效率最高；（6）在合适的废气浓度条件下无需添加辅助燃料而实现自供热操作；（7）净化效率高达99.5%；（8）维护工作量少，操作安全可靠，有机沉淀物可周期性的清除，蓄热体可更换，整个装置的压力损失较少，压力波动小，装置使用寿命长。

RTO工作原理1RTO工作原理1RTO（Regenerative Thermal Oxidizer）是一种常用于去除有机废气的空气污染控制设备。

它通过高温氧化分解有机废气中的污染物，将其转化为无害的水和二氧化碳，从而达到净化空气的目的。

RTO的工作原理如下：1.主要部件：RTO主要由燃烧室、换热器、风机和自动控制系统等组成。

燃烧室用于燃烧废气，换热器用于回收燃烧产生的热能，风机用于引导废气和新鲜空气流动，自动控制系统用于监测和调节设备的运行参数。

2.空气流动：RTO工作时，新鲜空气通过风机被引导进入设备的第一个换热器，被加热到达设定温度。

然后，热空气进入换热器中被加热至高温，在燃烧室中与废气混合并发生燃烧反应。

3.氧化反应：废气与热空气在燃烧室中混合燃烧，燃烧产生的高温气流将废气中的有机化合物完全氧化分解为无害的二氧化碳和水。

此过程是一个自持续的氧化反应，不需要外部添加任何消耗物质。

4.系统换热：燃烧产生的高温气体经过换热器传递热能给废气，并将其冷却至法定的排放温度。

在换热过程中，新鲜空气被预热，可以达到能量回收的效果。

5.自动控制：RTO设备配备了自动控制系统，可以实时监测和调节设备的运行参数，如温度、压力、流量等。

通过实时控制，可以确保设备在最佳状态下运行，提高能耗效率和净化效果。

总结起来，RTO的工作原理是将带有有机废气的空气通过燃烧室进行加热和氧化分解反应，将有机物转化为无害的水和二氧化碳。

在反应过程中，通过热交换换热器回收热能以提高能耗效率。

通过自动控制系统实现对设备的监控和调控，以确保设备的正常运行和净化效果。

RTO设备具有高效、可靠、节能的特点，广泛应用于化工、制药、印刷、涂装等行业中。

RTO工作原理范文RTO (Regenerative Thermal Oxidizer)是一种常用于处理工业废气的设备，它以高效的方式将有害物质氧化为无害物质。

RTO的工作原理基于热回收和氧化两个主要过程，下面将详细介绍RTO的工作原理。

首先，工业废气通过管道系统被引导进入RTO设备。

在进入RTO之前，废气会经过预处理，如过虑和除尘等，以去除其中的固体颗粒和其他杂质。

废气进入RTO后，首先进入一个进气阀门，通过控制阀门的开启和关闭来调节废气的流量。

然后废气进入换热器，与将要离开的废气交换热量。

这种热量交换的过程被称为热回收。

RTO设备通常有两个主要的热回收器，分别称为热质交换器和热能交换器。

在废气进入热质交换器之前，它会通过一个热质进气阀门，而废气离开设备之前会通过一个热质出气阀门。

在这两个阀门之间，有一个蓄热质的储存区域，蓄热质可以是陶粒、陶瓷球或金属材料等，其目的是储存还没有失去其热能的废气。

当废气进入热质交换器时，其热能会被传递给储存区域中的蓄热质，从而升高其温度。

这使得废气中的有害物质在高温下氧化并转化为无害物质。

废气中的有机物质一般在600-900摄氏度之间被氧化，而硫化物和氮化物则需要更高的温度。

一旦废气进入热质交换器并开始进行氧化反应，废气会通过一个阀门进入热能交换器。

在热能交换器中，废气的高温热能将被传递给将要进入设备的净化空气。

这种热能交换的过程可以大大减少设备的能耗，使得RTO效率更高。

在废气通过热能交换器后，其中的热能已经被转移给了即将进入设备的新鲜空气，而废气本身则冷却下来并准备离开设备。

冷却后的废气通过一个出气阀门被排放到大气中。

RTO设备中的系统控制器会监测设备中的温度、压力和气体组分等参数，并根据设定的阈值对设备的运行进行控制。

控制器会自动调节进气阀门和出气阀门的开闭程度，以保持设备的稳定运行。

总结起来，RTO工作原理基于热回收和氧化两个主要过程。

首先，废气经过预处理后进入RTO设备。

rto的工作原理RTO的工作原理RTO（Regenerative Thermal Oxidizer）是一种常用于处理工业废气的设备，其主要原理是通过高温氧化燃烧的方式将有害废气中的有机化合物转化为二氧化碳和水，从而达到净化和排放控制的目的。

下面将详细介绍RTO的工作原理。

1. 工作流程RTO主要由燃烧室、换热室和控制系统组成。

废气进入燃烧室，通过燃烧室中的燃料加热至高温，使废气中的有机化合物被氧化分解。

氧化后的废气进入换热室，与废气进入前的清洁空气进行热交换，以提高能量利用效率。

最后，清洁的废气被排放到大气中，而热交换后的废气则用于预热进入燃烧室的废气，实现能量的循环利用。

2. 燃烧室燃烧室是RTO的核心部件，其中发生着有机化合物的氧化燃烧反应。

燃烧室内通常设置有燃烧器，用于点火并维持高温。

废气进入燃烧室后，与燃料混合并点燃，产生高温燃烧火焰。

在高温下，有机化合物与氧气发生氧化反应，生成二氧化碳和水。

燃烧室内还需要控制适当的氧气浓度和温度，以保证废气能够充分燃烧，避免产生有害副产物。

3. 换热室换热室用于提高RTO的能量利用效率。

在废气进入燃烧室之前，废气经过换热室与排放出来的废气进行热交换。

这样可以将进入燃烧室之前的废气预热，减少燃料的使用量，并且将燃烧后的废气的热能回收利用。

热交换的过程可以通过热交换器实现，热交换器通常采用陶瓷或金属材料制成，具有良好的耐高温性能。

4. 控制系统RTO的控制系统用于监测和控制整个设备的运行。

控制系统通常包括温度传感器、压力传感器和流量传感器等装置，用于实时监测燃烧室内的温度、压力和废气流量等参数。

根据监测到的数据，控制系统可以自动调节燃料的供给量、氧气浓度和换热室的运行状态，以保证设备的稳定运行和高效工作。

5. RTO的优势RTO作为一种常见的废气处理设备，具有许多优势。

首先，RTO采用的是热氧化技术，能够将有机化合物高效转化为无害的二氧化碳和水，达到废气净化的目的。

第41卷,总第237期2023年1月,第1期《节能技术》ENERGY CONSERVATION TECHNOLOGY Vol.41,Sum.No.237Jan.2023,No.1电加热式三塔RTO 处理VOCs 技术在工程实践中的应用研究邬文燕1,郝继宗1,樊　帆1,刘　栋1,兰　剑2,方可宁2(1.中国船舶集团有限公司第七一一研究所,上海　201108;2.上海齐耀热能工程有限公司,上海　201108)摘　要:本文介绍了三塔式RTO 处理VOCs (Volatile Organic Compounds )技术,创新的设计了电加热式三塔RTO 代替燃气加热式三塔RTO ,文中说明了电加热式三塔RTO 电加热元件的选型、布置工艺设计,该技术成功应用于某污水处理厂RTO 炉设计。

该污水处理厂电加热式三塔RTO 装置建成之后,经过试运行期间的调试,实现了电加热式三塔RTO 装置的连续稳定运行。

取样结果显示,烟气中非甲烷总烃最大为60mg /Nm 3,满足≤80mg /Nm 3的排放要求。

工程经验显示,采用电加热式RTO ,单台套三塔RTO 可减少二氧化碳排放量4855kg /年。

电加热式三塔RTO 技术成功应用于工程实践中,为VOCs 治理行业的节能减排贡献了更优的技术方案和应用经验。

该创新的绿色技术应用,减少了二氧化碳排放,为国家“双碳”战略做出了贡献。

关键词:三塔式RTO ;电加热式三塔RTO ;电热元件VOCs ;碳减排中图分类号:TH49 文献标识码:A 文章编号:1002-6339(2023)01-0083-06收稿日期　2022-08-10 修订稿日期　2022-11-01作者简介:邬文燕(1988~),女,硕士,设计工程师,从事废物焚烧、低氮燃烧方面工程设计工作。

Research on the Application of Electric Heating Three -tower RTOto Deal with VOCs in Engineering PracticeWU Wen -yan 1,HAO Ji -zong 1,FAN Fan 1,LIU Dong 1,LAN Jian 2,FANG Ke -ning 2(1.Shanghai Marine Diesel Engine Research Institute,Shanghai 201108,China;2.Shanghai Qiyao Thermal Engineering Co.,Ltd.,Shanghai 201108,China)Abstract :This paper introduces the technology of three tower RTO to deal with VOCs (Volatile Organic Compounds),and innovatively designs electric heating three tower RTO instead of gas heating three tower RTO.The selection and layout of three -tower RTO electric heating elements are described in this pa⁃per,and the technology has been successfully applied to the design of RTO furnace in a sewage treatment plant.After the completion of the electric heating three -tower RTO device in the sewage treatment plant,the continuous and stable operation of the device was realized through commissioning during the trial operation.The sampling results show that the maximum non methane hydrocarbon in the flue gas is 60mg /Nm 3,which meets the emission requirements of ≤80mg /Nm 3.Engineering experience showsthat using electric heated RTO,a single set of RTO can reduce carbon dioxide emissions by 4855kg /year.The successful application of electric heating three -tower RTO technology in engineering practice has contributed better technical solutions and application experience for energy conservation and emission·38·reduction of VOCs governance industry.At the same time,the application of innovative green technology reduces carbon dioxide emissions and contributes to the carbon peaking and carbon neutrality strategy. Key words:three-tower RTO;electric heating three-tower RTO;electric heating element;VOCs car⁃bon emission reduction0　引言挥发性有机物(Volatile Oganic Compounds, VOCs)是指饱和蒸气压较高(20℃下大于或等于0.01kPa)、沸点较低、分子量小、常温状态下易挥发的有机化合物[1-2]。

rto运行原理(二)RTO运行原理1. RTO概述•RTO (Regenerative Thermal Oxidizer) 是一种常用的废气处理设备，用于处理工业生产过程中产生的有机废气。

•它通过将有机废气与燃烧室中的燃料进行混合，然后在高温和高速气流作用下进行燃烧，将有机废气中的有害物质转化为无害物质。

2. RTO设备结构•RTO设备由预热器、燃烧室、换热器和控制系统等组成。

•预热器用于预热废气和燃料，提高燃烧效率。

•燃烧室是燃烧废气的主要区域，其中的燃烧室壁面覆盖有催化剂，可以加速燃烧反应。

•换热器用于回收燃烧产生的热量，预热进入燃烧室的废气和燃料，提高能源利用率。

•控制系统可以监测和调节废气和燃料的流量和温度等参数，保证RTO设备的稳定运行。

3. RTO运行原理•RTO采用的运行原理是燃烧-吸热-氧化-释热的循环过程。

•首先，预热器将废气和燃料预热至合适的温度，以利于燃烧过程的启动。

•然后，预热的废气进入燃烧室，在燃烧室中与燃料混合并燃烧。

在燃烧过程中，废气中的有机物被分解为二氧化碳和水蒸气，同时释放出大量的热量。

•接着，燃烧产生的热量通过换热器传递给进入燃烧室的废气和燃料，使其被预热，提高能源利用效率。

•最后，经过燃烧的废气在换热器中冷却，同时将热量传递给进入燃烧室的废气和燃料，形成循环过程。

4. RTO的优势和应用•RTO具有高热能回收、无二次污染、高效处理等优势。

•高热能回收：RTO能够回收大部分燃烧产生的热量，提高能源利用效率。

•无二次污染：RTO通过高温燃烧将有机废气中的有害物质转化为无害物质，避免了二次污染的产生。

•高效处理：RTO能够高效稳定地将有机废气处理至达标排放要求，符合环保要求。

•RTO广泛应用于化工、印刷、涂装等工业领域，用于处理有机废气，保护环境。

以上是关于RTO运行原理的简要介绍，RTO作为一种常见的废气处理设备，其处理效率和节能效果备受认可。

希望本文能对读者理解RTO的原理有所帮助。
