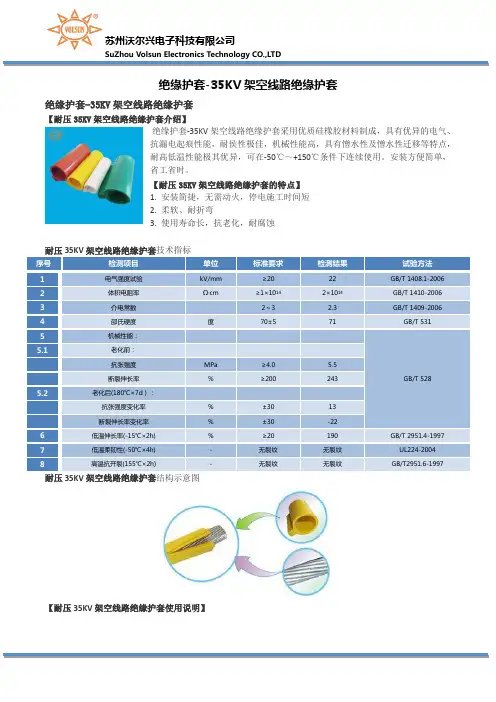

绝缘护套-35KV 架空线路绝缘护套绝缘护套-35KV 架空线路绝缘护套【耐压35KV 架空线路绝缘护套介绍】绝缘护套-35KV 架空线路绝缘护套采用优质硅橡胶材料制成,具有优异的电气、抗漏电起痕性能,耐侯性极佳,机械性能高,具有憎水性及憎水性迁移等特点,耐高低温性能极其优异,可在-50℃~+150℃条件下连续使用。
安装方便简单,省工省时。
【耐压35KV 架空线路绝缘护套的特点】1. 安装简捷,无需动火,停电施工时间短2. 柔软、耐折弯3. 使用寿命长,抗老化,耐腐蚀耐压35KV 架空线路绝缘护套技术指标序号 检测项目单位标准要求检测结果试验方法1 电气强度试验 kV/mm ≥20 22 GB/T 1408.1-2006 2 体积电阻率 Ω·cm≥1×1014 2×1014 GB/T 1410-2006 3 介电常数2~3 2.3 GB/T 1409-2006 4 邵氏硬度 度 70±5 71 GB/T 5315 机械性能: GB/T 5285.1 老化前: 抗张强度 MPa ≥4.0 5.5 断裂伸长率 % ≥200 243 5.2 老化后(180℃×7d ): 抗张强度变化率 % ±30 13 断裂伸长率变化率 % ±30 -22 6 低温伸长率(-15℃×2h) % ≥20 190 GB/T 2951.4-1997 7 低温柔韧性(-50℃×4h) - 无裂纹 无裂纹 UL224-2004 8高温抗开裂(155℃×2h)-无裂纹无裂纹GB/T2951.6-1997耐压35KV 架空线路绝缘护套结构示意图【耐压35KV 架空线路绝缘护套使用说明】【耐压35KV架空线路绝缘护套接头处处理方法】【耐压35KV架空线路绝缘护套生产流程】【耐压35KV架空线路绝缘护套标准化包装】【耐压35KV架空线路绝缘护套国际化认证】【耐压35KV架空线路绝缘护套应用场景】【G型铝绞线适用】标称截面积(mm²)外径(mm)对应绝缘护套管规格(mm) 509.00Ф127010.80Ф129512.48Ф1712014.25Ф1715015.75Ф2018517.50Ф2021018.75Ф24.224020.00Ф24.230022.40Ф24.240025.90Ф3050029.12Ф3263032.67Ф3580036.90Ф39.8【LGJ型钢芯铝绞线、LGJF型防腐钢芯铝绞线适用】标称截面积(mm²)外径(mm)对应绝缘护套管规格(mm) 35--Ф1250--Ф15.670/1011.4Ф1770/4013.6Ф1795/1513.61Ф1795/2013.87Ф1795/5516Ф17120/714.5Ф20120/2015.07Ф20120/2515.74Ф20120/7018Ф20150/816Ф20150/2016.67Ф20150/2517.1Ф20150/3517.5Ф20LGJJ-12015.5Ф20LGJJ-15017.5Ф20LGJQ-15016Ф20185/1018Ф24.2185/2518.9Ф24.2185/3018.88Ф24.2185/4519.6Ф24.2 210/1019Ф24.2 210/2519.98Ф24.2 210/3520.38Ф24.2 210/5020.86Ф24.2 240/3021.6Ф24.2 240/4021.66Ф24.2 240/5522.4Ф24.2 LGJJ-18519.6Ф24.2 LGJJ-24022.4Ф24.2 LGJQ-18518.4Ф24.2 LGJQ-24021.6Ф24.2 400/2026.91Ф32 400/2526.64Ф32 400/3526.82Ф32 400/5027.63Ф32 400/6528Ф32 400/9529.14Ф32 500/3530Ф32 500/4530Ф32 500/6530.96Ф32 800/5538.4Ф39.8 800/7038.58Ф39.8 800/10038.58Ф39.8。

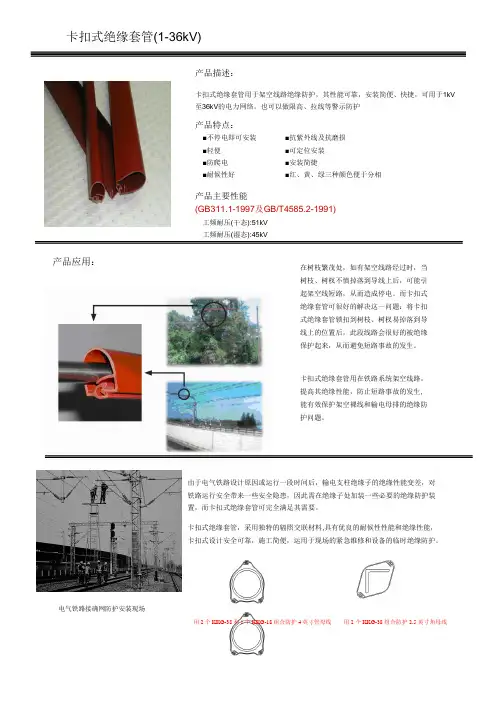

产品描述:
卡扣式绝缘套管用于架空线路绝缘防护,其性能可靠,安装简便、快捷,可用于1kV 至36kV 的电力网络。
也可以做限高、拉线等警示防护
产品特点:
■不停电即可安装 ■轻便 ■防爬电 ■耐候性好
■抗紫外线及抗磨损 ■可定位安装 ■安装简捷
■红、黄、绿三种颜色便于分相
产品主要性能
(GB311.1-1997及GB/T4585.2-1991) 工频耐压(干态):51kV 工频耐压(湿态):45kV
产品应用:
在树枝繁茂处,如有架空线路经过时,当树枝、树杈不慎掉落到导线上后,可能引起架空线短路,从而造成停电。
而卡扣式绝缘套管可很好的解决这一问题:将卡扣式绝缘套管锁扣到树枝、树杈易掉落到导线上的位置后, 此段线路会很好的被绝缘保护起来,从而避免短路事故的发生。
卡扣式绝缘套管用在铁路系统架空线路,提高其绝缘性能,防止短路事故的发生,能有效保护架空裸线和输电母排的绝缘防护问题。
由于电气铁路设计原因或运行一段时间后,输电支柱绝缘子的绝缘性能变差,对 铁路运行安全带来一些安全隐患,因此需在绝缘子处加装一些必要的绝缘防护装 置,而卡扣式绝缘套管可完全满足其需要。
卡扣式绝缘套管,采用独特的辐照交联材料,具有优良的耐候性性能和绝缘性能,卡扣式设计安全可靠,施工简便,运用于现场的紧急维修和设备的临时绝缘防护。
卡扣式绝缘套管(1-36kV)
用2个KKG-38和1个KKG-18组合防护4英寸管母线
用2个KKG-38组合防护2.5英寸角母线
电气铁路接确网防护安装现场。

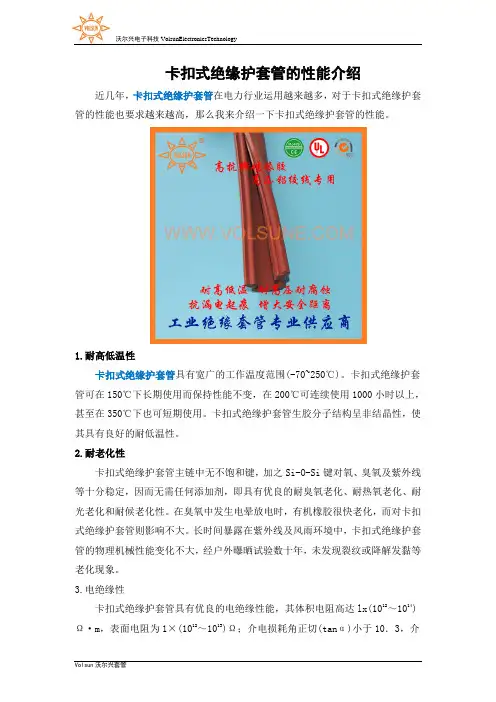

卡扣式绝缘护套管的性能介绍近几年,卡扣式绝缘护套管在电力行业运用越来越多,对于卡扣式绝缘护套管的性能也要求越来越高,那么我来介绍一下卡扣式绝缘护套管的性能。
1.耐高低温性卡扣式绝缘护套管具有宽广的工作温度范围(-70~250℃)。
卡扣式绝缘护套管可在150℃下长期使用而保持性能不变,在200℃可连续使用1000小时以上,甚至在350℃下也可短期使用。
卡扣式绝缘护套管生胶分子结构呈非结晶性,使其具有良好的耐低温性。
2.耐老化性卡扣式绝缘护套管主链中无不饱和键,加之Si-O-Si键对氧、臭氧及紫外线等十分稳定,因而无需任何添加剂,即具有优良的耐臭氧老化、耐热氧老化、耐光老化和耐候老化性。
在臭氧中发生电晕放电时,有机橡胶很快老化,而对卡扣式绝缘护套管则影响不大。
长时间暴露在紫外线及风雨环境中,卡扣式绝缘护套管的物理机械性能变化不大,经户外曝晒试验数十年,未发现裂纹或降解发黏等老化现象。
3.电绝缘性卡扣式绝缘护套管具有优良的电绝缘性能,其体积电阻高达lx(1012~1014)Ω·m,表面电阻为1×(1012~1013)Ω;介电损耗角正切(tanα)小于10.3,介电常数为2.7~3.3(50Hz/25℃),介电强度为18~36kV/mm,而且在受潮、较宽的温度及频率范围内变化不大,因而十分适合用作电绝缘材料。
4.高透气性能聚硅氧烷分子呈螺旋状结构,自由空间大,故卡扣式绝缘护套管具有极为优越的透气性,室温下对氮气、氧气和空气的透过量比天然橡胶高30~40倍;此外,它还具有对气体渗透的选择性能,即对不同气体的透过性差别较大,例如,二氧化碳的透过率约为氢气或氧气的5倍,氧气的透过率为氮气的2~3倍。
5.耐辐射性甲基乙烯基卡扣式绝缘护套管具有中等的耐辐射性能,它能吸收辐射剂量(4.0~5.0)x103Gy。
引入苯基后得到明显提高,可以承受9.0x103Gy剂量的辐射。
主链引入亚苯基后卡扣式绝缘护套管耐辐射性效果更突出。

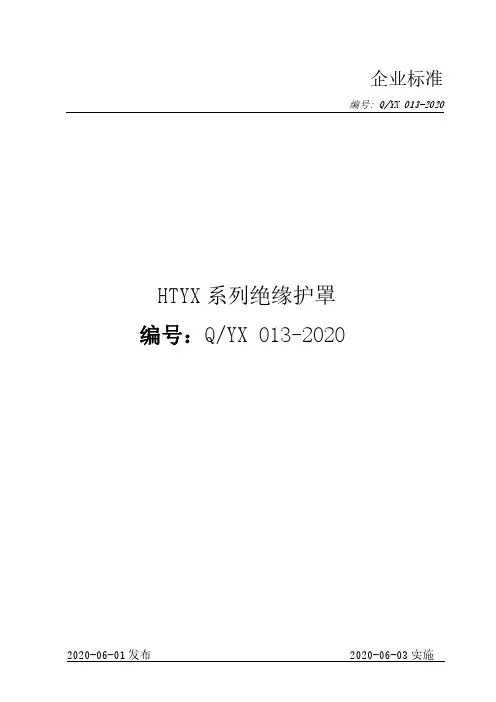

企业标准编号:Q/YX013-2020HTYX系列绝缘护罩编号:Q/YX013-2020HTYX系列绝缘护罩产品性能1.范围本标准规定了电力实施绝缘安全防护罩的术语和定义、产品代号、技术要求试验方法、检验规则、包装、贮运。
本标准适用于电力实施绝缘安全防护罩成品。
2.引用标准绝缘护罩产品性能需要满足的主要标准:(1)GB/T1408.1-2016绝缘材料电气强度试验方法第1部分:工频下试验(2)GB/T1409-2006测量电气绝缘材料在工频、音频、高频(报过米波波长在内)下电容率和介质损耗因数的推荐方法(3)GB/T1410-2006固体绝缘材料体积电阻率和表面电阻率试验方法(4)YD/T1118.1-2001光纤用二次被覆材料第1部分:聚对苯二甲酸丁二醇酯(5)GB/T3048.8-2007电线电缆电性能试验方法第8部分:交流电压试验(6)GB/T2951.13-2008/(GB/T1034)电缆和光缆绝缘和护套材料通用试验方法第13部分通用试验方法密度测定方法吸水试验收缩试验(7)GB/T12527-2008电线电缆人工气候老化实验(8)GB/T2423.17-2008电工电子产品环境试验第2部分试验方法试验Ka:盐雾(9)GB12706额定电压1kV到35kV挤包绝缘电力电缆及附件(10)GB311.2绝缘配合(11)GB50150电气装置安装工程电气材料交接试验标准(12)GB/T7354局部放电测量(13)GB/T2406.2-2009塑料用氧指数法测定燃烧行为第2部分:室温试验3.使用条件3.1运行条件3.1.1系统标称电压和频率:35kV,50Hz。
3.1.2系统最高运行电压:42kV3.2环境条件3.2.1海拔高度:≤1000m3.2.2环境温度:-25℃~+45℃3.2.3空气相对湿度:日平均相对湿度≤95%,月平均相对湿度≤90%3.2.4年平均温度:15℃3.2.5最大日温差:25℃3.2.6抗震能力:地面水平加速度:2.5m/s²,地面垂直加速度:1.25m/s²,安全系数 1.673.2.7污秽等级:Ⅲ、Ⅳ级3.2.8日照强度:0.1w/㎝23.2.9年平均雷暴日:403.2.10覆冰厚度:10mm3.3安装条件10kV配网线路户内、户外电气接点。
双卡套式绝缘接头标准要求As technology continues to advance, the demand for dual-card sleeve insulation joints has increased significantly. These joints are essential components in electrical systems, providing insulation and safety for both workers and equipment. With such high stakes involved, it is crucial that these joints meet the necessary standards to ensure optimal performance.随着技术的不断进步,对双卡套式绝缘接头的需求大大增加。
这些接头是电气系统中至关重要的组成部分,为工作人员和设备提供绝缘和安全保障。
在涉及如此重要的利益时,确保这些接头符合必要的标准以确保性能的最佳化是至关重要的。
One key standard requirement for dual-card sleeve insulation joints is their ability to withstand high voltages and currents. This is essential to prevent electrical breakdowns and ensure the safety of the system. Manufacturers must carefully design and test these joints to meet these standards, often subjecting them to rigorous testing and quality control measures.双卡套式绝缘接头的一个关键标准要求是其能够承受高电压和电流。

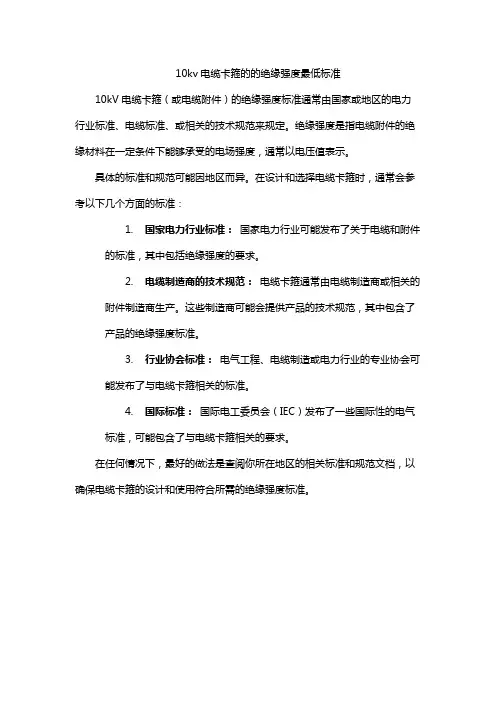

10kv电缆卡箍的的绝缘强度最低标准
10kV电缆卡箍(或电缆附件)的绝缘强度标准通常由国家或地区的电力行业标准、电缆标准、或相关的技术规范来规定。
绝缘强度是指电缆附件的绝缘材料在一定条件下能够承受的电场强度,通常以电压值表示。
具体的标准和规范可能因地区而异。
在设计和选择电缆卡箍时,通常会参考以下几个方面的标准:
1.国家电力行业标准:国家电力行业可能发布了关于电缆和附件
的标准,其中包括绝缘强度的要求。
2.电缆制造商的技术规范:电缆卡箍通常由电缆制造商或相关的
附件制造商生产。
这些制造商可能会提供产品的技术规范,其中包含了
产品的绝缘强度标准。
3.行业协会标准:电气工程、电缆制造或电力行业的专业协会可
能发布了与电缆卡箍相关的标准。
4.国际标准:国际电工委员会(IEC)发布了一些国际性的电气
标准,可能包含了与电缆卡箍相关的要求。
在任何情况下,最好的做法是查阅你所在地区的相关标准和规范文档,以确保电缆卡箍的设计和使用符合所需的绝缘强度标准。

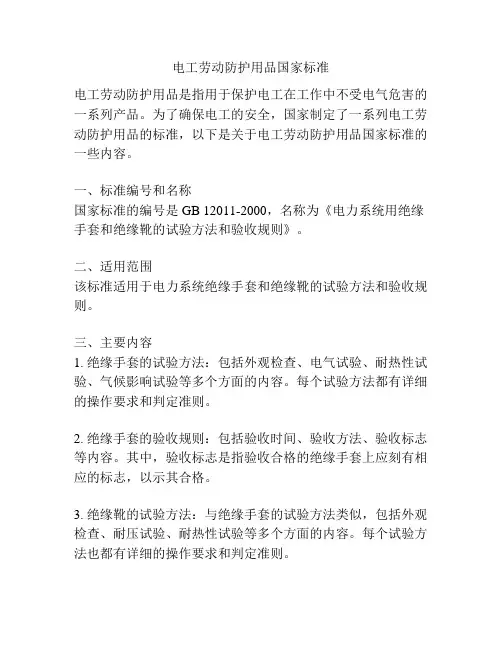

电工劳动防护用品国家标准电工劳动防护用品是指用于保护电工在工作中不受电气危害的一系列产品。
为了确保电工的安全,国家制定了一系列电工劳动防护用品的标准,以下是关于电工劳动防护用品国家标准的一些内容。
一、标准编号和名称国家标准的编号是GB 12011-2000,名称为《电力系统用绝缘手套和绝缘靴的试验方法和验收规则》。
二、适用范围该标准适用于电力系统绝缘手套和绝缘靴的试验方法和验收规则。
三、主要内容1. 绝缘手套的试验方法:包括外观检查、电气试验、耐热性试验、气候影响试验等多个方面的内容。
每个试验方法都有详细的操作要求和判定准则。
2. 绝缘手套的验收规则:包括验收时间、验收方法、验收标志等内容。
其中,验收标志是指验收合格的绝缘手套上应刻有相应的标志,以示其合格。
3. 绝缘靴的试验方法:与绝缘手套的试验方法类似,包括外观检查、耐压试验、耐热性试验等多个方面的内容。
每个试验方法也都有详细的操作要求和判定准则。
4. 绝缘靴的验收规则:与绝缘手套的验收规则类似,包括验收时间、验收方法、验收标志等内容。
四、标准的应用该国家标准适用于电力系统中电工使用的绝缘手套和绝缘靴的试验方法和验收规则。
所有生产、销售、使用这些产品的企事业单位和个人都应按照该标准的要求进行生产、销售和使用,以确保电工的安全。
五、标准的意义标准的制定是为了确保电工在工作中的人身安全,减少电气事故的发生。
通过规定电工劳动防护用品的试验方法和验收规则,可以保证这些产品的质量和性能符合国家标准要求,提供给电工使用的劳动防护用品可以有效地隔绝电气危险,降低电工在工作中受到电气伤害的风险。
六、标准的要求和建议该国家标准对绝缘手套和绝缘靴的试验和验收提出了具体要求。
在使用电工劳动防护用品时,企事业单位和个人应按照标准的要求进行选择、验收和使用,不得使用过期或损坏的产品。
同时,也建议电工在工作中严格遵守操作规程,加强自我保护意识,提高自身的安全防范意识。
总之,电工劳动防护用品国家标准是为了保护电工在工作中的安全所制定的一系列标准。

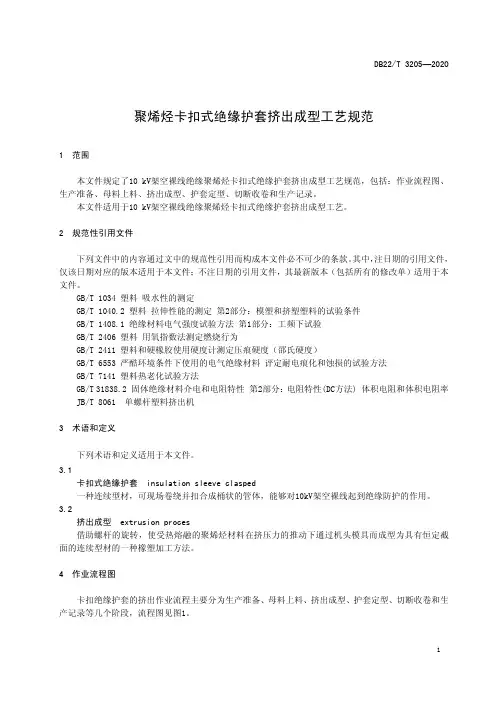

聚烯烃卡扣式绝缘护套挤出成型工艺规范1 范围本文件规定了10 kV架空裸线绝缘聚烯烃卡扣式绝缘护套挤出成型工艺规范,包括:作业流程图、生产准备、母料上料、挤出成型、护套定型、切断收卷和生产记录。
本文件适用于10 kV架空裸线绝缘聚烯烃卡扣式绝缘护套挤出成型工艺。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1034 塑料 吸水性的测定GB/T 1040.2 塑料 拉伸性能的测定 第2部分:模塑和挤塑塑料的试验条件GB/T 1408.1 绝缘材料电气强度试验方法 第1部分:工频下试验GB/T 2406 塑料 用氧指数法测定燃烧行为GB/T 2411 塑料和硬橡胶使用硬度计测定压痕硬度(邵氏硬度)GB/T 6553 严酷环境条件下使用的电气绝缘材料 评定耐电痕化和蚀损的试验方法GB/T 7141 塑料热老化试验方法GB/T 31838.2 固体绝缘材料介电和电阻特性 第2部分:电阻特性(DC方法) 体积电阻和体积电阻率 JB/T 8061 单螺杆塑料挤出机3 术语和定义下列术语和定义适用于本文件。
3.1卡扣式绝缘护套 insulation sleeve clasped一种连续型材,可现场卷绕并扣合成桶状的管体,能够对10kV架空裸线起到绝缘防护的作用。
3.2挤出成型 extrusion proces借助螺杆的旋转,使受热熔融的聚烯烃材料在挤压力的推动下通过机头模具而成型为具有恒定截面的连续型材的一种橡塑加工方法。
4 作业流程图卡扣绝缘护套的挤出作业流程主要分为生产准备、母料上料、挤出成型、护套定型、切断收卷和生产记录等几个阶段,流程图见图1。
图1 作业流程图5 生产准备5.1 设备设施5.1.1 挤出机宜选用Φ65塑料挤出机,挤出机中心高应为1000 mm,其性能参数应符合JB/T 8061的要求。
卡扣式绝缘护套标准
