污泥固化效果实验方案

采用水泥\石灰及细砂对污泥固化的研究摘要：污泥是污水处理厂在处理污水过程中产生的沉淀物，具高含水率、高有机物含量等特点，同时含有大量有毒、有害成分，如果不能对污泥进行妥善处理，容易对周围环境造成二次污染。

根据污泥高含水率、高有机物量、无机固体颗粒成分少的特点，采用水泥、石灰、细砂作为污泥的水化、骨架材料进行固化，处理后污泥的物理、化学性质得到改善，污染物也得到一定的稳定。

关键词污水处理厂污泥固化一、引言污泥是污水处理厂在处理污水过程中产生的沉淀物，具高含水率、高有机物含量等特点，同时含有大量有毒、有害成分，如果不能对污泥进行妥善处理，容易对周围环境造成二次污染。

采用固化和稳定化的方法对污泥进行处理，固化后的污泥可作为填土材料、烧砖材料和填埋场的覆土材料等加以资源化利用[1—2]，或进入填埋场填埋处置[3]。

固化技术主要是通过水化反应形成的水化产物将污泥颗粒胶结、包裹，形成整体性较好的固化体[4]。

采用某城市生活污水处理厂脱水污泥（含水率75%—80%）进行试验。

向该污泥试样添加一定配比的水泥、石灰、细砂，搅拌混匀后静置八天，通过测定样品含水率、有机物含量、COD浸出浓度、水分减量等参数对污泥固化效果进行研究。

二、试验材料和方法1、试验思路污水处理厂脱水后污泥的含水率为75%—80%，污泥成分还包含有机物、重金属、无机杂质及病原菌等。

向该污泥中添加不同配比的水泥、石灰粉、细砂，通过搅拌、反应、静置后，测定其相关参数来探讨以下情况：（1）通过测定并计算出样品COD浸出量，反映污泥固化并形成资源后对环境是否造成二次污染；（2）通过测定水分减量，反映污泥固化后减量的程度；（3）通过测定样品本身含水率、挥发性有机物含量（MLVSS），反映固化污泥的特性；（4）根据最适配比估算吨泥固化成本（材料成本）。

2、说明（1）计算COD浸出量，先测定出COD浸出浓度；试验期间，该厂日均进出水CODCr浓度分别为186mg/L、21mg/L；（2）测定样品COD浸出浓度前，均取适量样品溶于500mL蒸馏水中，样品浸泡时间为48h（经重复性试验，48h后，COD浸出浓度变化很小，故取该值为试验时间）；（3）试验后污泥的重量等于总重减去试验前水泥、石灰及细砂的重量。

目录1.编制依据及原则 (1)1.1编制依据 (1)1.2编制原则 (1)2.工程概况 (2)2.1工程地质条件 (2)2.2工程设计简介 (2)3.淤泥固化工程试验区布置情况 (3)4.淤泥固化土试验施工机械及人员配置 (3)5.试验的目的 (4)6.施工工艺参数的确定 (4)7.施工过程质量控制 (4)8.施工工艺： (5)8.1清表、排水 (5)8.2定位放样 (6)8.3基槽开挖 (6)8.4固化土搅拌 (6)8.5淤泥固化土回填 (7)8.6后期碾压 (7)8.7养护 (7)9.淤泥固化试验检测结果收集 (8)10.安全文明施工及环境保护措施 (8)10.1安全文明施工措施 (8)10.2环境保护措施 (9)路基地基处理（淤泥固化）工艺性试验施工方案1.编制依据及原则1.1编制依据1）《铁路站场工程施工质量验收标准》[TB10423-2003]；2）《铁路路基工程施工质量验收标准》[TB10414-2018]；3）《铁路路基设计规范》（TB10001）；4）《铁路工程土工试验规程》（TB10102）；5）《铁路路基工程施工安全技术规程》（TB10302-2009）；6）《铁路工程基本作业施工安全技术规程》（TB10301-2009）；7）我单位拥有的科技成果、工法和现有的管理水平、劳力、设备、技术能力，施工经验。

1.2编制原则1）响应投标文件的原则。

严格按投标文件及合同条款中的工期、质量、安全、环保目标，使招标的各项要求均得到有效保障。

2）遵循设计图纸的原则。

认真阅读核对设计文件，领会设计意图，把握设计标准，保证结构特点。

针对本工程重难点采取相应措施以保证工程顺利进行。

3）遵循技术规范和验收标准的原则。

严格按施工技术规范要求编制施工方案，认真执行工程质量检验及验收标准，工程质量满足业主的要求。

4）遵循安全第一、预防为主的原则。

从制度、管理、方案、资源等方面制定切实可行的措施，严格按规章程序办事，确保施工安全。

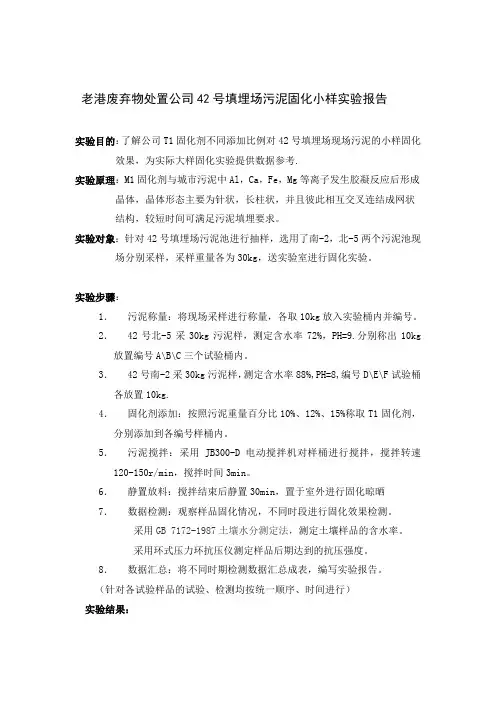

老港废弃物处置公司42号填埋场污泥固化小样实验报告实验目的：了解公司T1固化剂不同添加比例对42号填埋场现场污泥的小样固化效果，为实际大样固化实验提供数据参考.实验原理：M1固化剂与城市污泥中Al，Ca，Fe，Mg等离子发生胶凝反应后形成晶体，晶体形态主要为针状，长柱状，并且彼此相互交叉连结成网状结构，较短时间可满足污泥填埋要求。

实验对象：针对42号填埋场污泥池进行抽样，选用了南-2，北-5两个污泥池现场分别采样，采样重量各为30kg，送实验室进行固化实验。

实验步骤：1．污泥称量：将现场采样进行称量，各取10kg放入实验桶内并编号。

2．42号北-5采30kg污泥样，测定含水率72%，PH=9.分别称出10kg 放置编号A\B\C三个试验桶内。

3．42号南-2采30kg污泥样，测定含水率88%,PH=8,编号D\E\F试验桶各放置10kg.4．固化剂添加：按照污泥重量百分比10%、12%、15%称取T1固化剂，分别添加到各编号样桶内。

5．污泥搅拌：采用JB300-D电动搅拌机对样桶进行搅拌，搅拌转速120-150r/min，搅拌时间3min。

6．静置放料：搅拌结束后静置30min，置于室外进行固化晾晒7．数据检测：观察样品固化情况，不同时段进行固化效果检测。

采用GB 7172-1987土壤水分测定法，测定土壤样品的含水率。

采用环式压力环抗压仪测定样品后期达到的抗压强度。

8．数据汇总：将不同时期检测数据汇总成表，编写实验报告。

（针对各试验样品的试验、检测均按统一顺序、时间进行）实验结果：样品水分检测数据 42-南-2试验组 42-北-4试验组 样品硬度检测数据 42-南-2试验组42-北-4试验组 实验说明：1. 小样数据为两个采样点不同含水率污泥相同处理方案的检测值.2. 样品数据仅为小样添加效果，供今后大样固化实验做数据参考。

3. 受温度、降水等气候影响，小样数据和大样固化效果有一定差距。

组别 时间实验组A 含水率 实验组B 含水率 实验组C 含水率 1天后 65.8% 65.1% 64.7% 3天后 62.6% 61.9% 61.5% 5天后 59.9% 59.7% 58.4% 10天后 55.8% 54.2% 53.3% 15天后51.8%50.5%48.9%组别 时间实验组D 含水率 实验组E 含水率 实验组F 含水率 1天后 75.8% 75.1% 74.7% 3天后 72.6% 71.9% 71.5% 5天后 69.9% 69.7% 68.4% 10天后 65.8% 64.2% 63.3% 15天后61.8%60.5%58.9%组别 时间 实验组A 无侧限抗压强度实验组B 无侧限抗压强度 实验组C无侧限抗压强度10天后 34kN/m 2 37.7kN/m 2 54kN/m 2 15天后 52 kN/m 261kN/m 2 69kN/m 2组别 时间 实验组D无侧限抗压强度实验组E 无侧限抗压强度 实验组F无侧限抗压强度10天后 31kN/m 2 35.7kN/m 2 44kN/m 2 15天后 46 kN/m 2 57kN/m 2 66 kN/m 2。

淤泥固化方案引言淤泥是一种由沉积于水中的固体颗粒和水分组成的泥状物质。

淤泥的存在常常给河流、水库、港口以及其他水域带来诸多问题，如阻碍航运、水质恶化等。

因此，解决淤泥问题成为了水环境管理部门和工程师的重要任务之一。

本文将介绍淤泥固化的方案，包括物理固化、化学固化和生物固化三种主要方法。

我们将分析每种方法的原理、优缺点以及适用范围，以便为淤泥固化提供可靠的解决方案。

一、物理固化物理固化是通过改变淤泥的物理特性来实现固化的方法。

以下是几种常见的物理固化方法：1. 水分抽取法水分抽取法是将淤泥中的水分通过机械或热力方法进行脱水，减少淤泥的黏性和流动性，从而实现固化的目的。

常用的方法包括压榨、离心和热解等。

优点是操作简单，可以快速降低淤泥体积和液态含水率，缺点是处理量较小且需要大量能源。

2. 压实法压实法利用机械设备对淤泥进行压实，增加淤泥的密实度，从而降低流动性。

常用的方法包括滚压、振动和静压等。

优点是处理效率高，可以适用于大规模淤泥处理，缺点是设备成本较高。

3. 过滤法过滤法是利用过滤设备将淤泥中的固体颗粒过滤出来，使淤泥变得较干燥并增加其稳定性。

常用的方法包括压滤和离心过滤等。

优点是固体含量高，适用于淤泥中颗粒较细的情况，缺点是处理能力较低。

二、化学固化化学固化是利用化学物质与淤泥中的成分反应，改变淤泥的结构和性质，使其固化。

以下是几种常见的化学固化方法：1. 硫酸铁固化法硫酸铁固化法通过加入硫酸铁与淤泥中的水分发生反应，产生铁盐，将淤泥固化。

优点是固化效果好且速度较快，适用于大规模淤泥的固化，缺点是成本较高且需要控制PH值。

2. 水泥固化法水泥固化法是将水泥与淤泥混合，通过水泥的水化反应将淤泥固化。

优点是成本低廉，固化效果稳定，适用于各种类型的淤泥，缺点是需要妥善处理固化后的废弃物。

3. 聚合物固化法聚合物固化法利用聚合物与淤泥中的颗粒结合形成固体结构，固化淤泥。

优点是固化效果好且治理成本较低，缺点是需要较长时间达到固化效果。

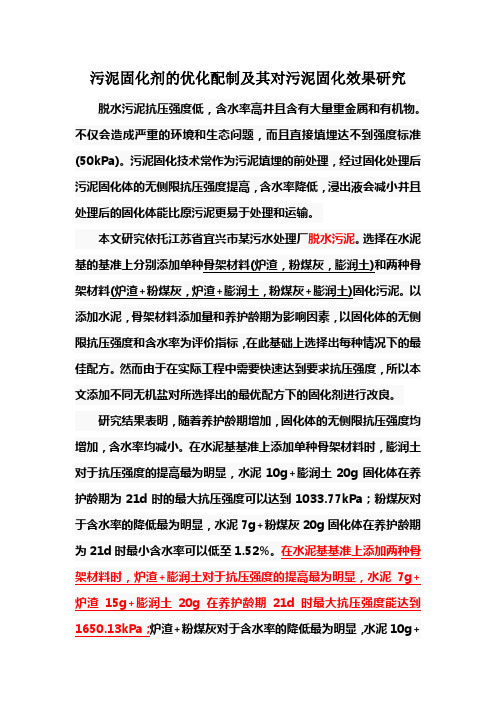

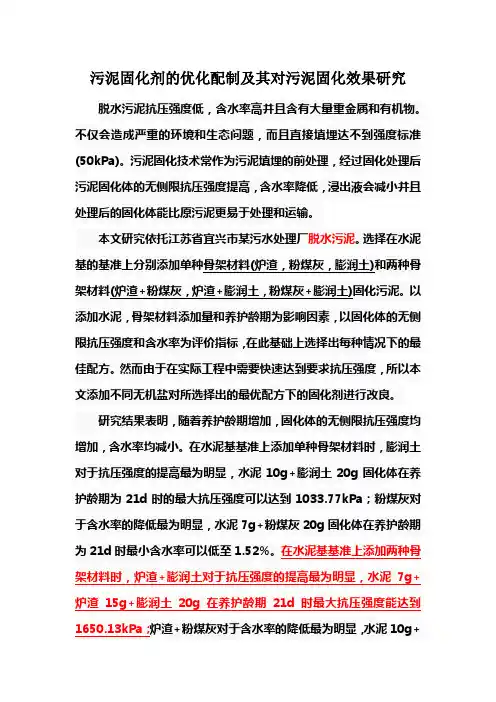

污泥固化剂的优化配制及其对污泥固化效果研究脱水污泥抗压强度低，含水率高并且含有大量重金属和有机物。

不仅会造成严重的环境和生态问题，而且直接填埋达不到强度标准(50kPa)。

污泥固化技术常作为污泥填埋的前处理，经过固化处理后污泥固化体的无侧限抗压强度提高，含水率降低，浸出液会减小并且处理后的固化体能比原污泥更易于处理和运输。

本文研究依托江苏省宜兴市某污水处理厂脱水污泥。

选择在水泥添加水泥，骨架材料添加量和养护龄期为影响因素，以固化体的无侧限抗压强度和含水率为评价指标，在此基础上选择出每种情况下的最佳配方。

然而由于在实际工程中需要快速达到要求抗压强度，所以本文添加不同无机盐对所选择出的最优配方下的固化剂进行改良。

研究结果表明，随着养护龄期增加，固化体的无侧限抗压强度均增加，含水率均减小。

在水泥基基准上添加单种骨架材料时，膨润土对于抗压强度的提高最为明显，水泥10g+膨润土20g固化体在养护龄期为21d时的最大抗压强度可以达到1033.77kPa；粉煤灰对于含水率的降低最为明显，水泥7g+粉煤灰20g固化体在养护龄期为21d煤灰对于含水率的降低最为明显，水泥10g+炉渣15g+粉煤灰20g在养护龄期21d时最小含水率可以低至3.26%。

添加无机盐改良后的研究结果表明，添加无机盐能快速增加抗压强度，并能快速降低含水率，重金属的浸出率也能减小。

当在水泥基0.18kPa快速增加到126.74kPa；单独添加粉煤灰时，加入 1g CaCl2最佳，其 7d 抗压强度能从 0.17kPa 快速增加到72.12kPa；。

当在水泥基基准上单独添加膨润土时，加入1g CaCl2最佳，其7d抗压强度能从 289.57kPa 增加到 311.65kPa。

当在水泥基基准上添加炉渣+粉煤灰时，加入3g MgSO4最佳，其7d抗压强度能从162.96kPa增加到230.73kPa；添加炉渣+膨润土时，加入1g Al2(SO4)3最佳，其7d抗压强度能从543.03kPa快速增加到 1164.50kPa；添加粉煤灰+膨润土时，加入 1g MgSO4最佳，其 7d 抗压强度能从369.59kPa快速增加到1591.46kPa。

淤泥固化施工方案1. 引言淤泥是一种由水中悬浮的或沉积在水底的物质，主要由细颗粒的黏土、泥炭以及有机物等组成。

淤泥具有较高的含水量和流动性，给固化处理带来一定的挑战。

淤泥固化施工是一种处理淤泥的有效方法，通过加固淤泥的结构，提高其稳定性和强度，从而减少对环境和生态的影响。

本文将介绍淤泥固化施工的方案和工艺。

2. 施工方案2.1 淤泥处理前的准备工作在进行淤泥固化施工之前，需要进行一系列的准备工作，包括但不限于以下内容：•淤泥采样与分析：根据工程要求，采集淤泥样品进行分析，确定淤泥成分和特性，为后续施工方案的制定提供依据。

•地面清理与平整：清理施工区域的杂物和障碍物，平整地面，确保施工区域的安全和整洁。

2.2 淤泥固化材料的选择淤泥固化施工需要添加特定的固化材料，常见的固化材料包括：水泥、石灰、粉煤灰、硅酸盐等。

选择合适的固化材料需要根据淤泥的性质和工程要求进行综合考虑。

2.3 淤泥固化施工工艺淤泥固化施工的具体工艺包括以下步骤：•淤泥处理：将预先采集的淤泥样品加入固化材料中进行搅拌和均匀混合，确保淤泥和固化材料的均匀分布。

•施工现场铺设：将混合后的固化材料和淤泥覆盖在施工区域的地面上，利用平整设备进行压实和平整。

•固化和养护：施工完成后，需要进行固化和养护工作。

根据固化材料的特性和工程要求，进行适当的养护措施，确保淤泥的固化效果。

3. 施工注意事项3.1 安全措施在淤泥固化施工过程中，需注意以下安全措施：•施工人员应穿戴好个人防护装备，如安全帽、工服、手套等，确保工作安全。

•严禁在施工区域内吸烟或使用明火。

•注意施工区域的通风情况，防止因有害气体积聚而造成危险。

3.2 施工质量控制为保证淤泥固化施工的质量，需注意以下要点：•对选用的固化材料进行质量检查，确保其符合相关标准和要求。

•淤泥与固化材料的搅拌和混合需均匀，确保淤泥和固化材料能够充分结合。

•施工现场的铺设和压实要均匀、稳定，确保固化层的密实度和强度。

污泥干化详细方案一、背景介绍污泥是城市污水处理厂以及工业生产过程中产生的固体废物，含有大量的有机物质和水分。

传统的处理方法包括填埋、焚烧和堆肥，但这些方法存在环境污染和资源浪费的问题。

因此，污泥干化成为了一种更加环保和高效利用的处理方式。

二、污泥干化的基本原理污泥干化是将含有水分的污泥经过干燥处理，使其水分含量降低至可接受的标准。

通过蒸发水分的过程，污染物的浓缩度提高，从而达到减少体积和易于后续处理的目的。

三、污泥干化的细节方案1. 设备选择污泥干化过程中，可以使用干燥机、压滤机等设备来实现。

根据处理规模和干化效果要求，选择适当的设备是非常重要的。

2. 事前处理在进行污泥干化之前，需要对污泥进行预处理。

这包括去除大颗粒杂质、杀菌消毒、降低有机物质含量等。

通过预处理，可以提高污泥干化的效率和质量。

3. 干燥过程控制在污泥干化过程中，需要控制适当的温度和湿度。

过高的温度可能会导致污泥的烧结和颜色变化，过低的湿度则不利于水分的蒸发。

通过合理的调控，保证干燥过程的顺利进行。

4. 干燥机的性能优化干燥机是实现污泥干化的关键设备之一。

优化干燥机的性能可以提高干燥效率和运行稳定性。

例如，通过增加加热燃烧器的火焰高度和改善燃烧条件，提高热效率和干燥速度。

5. 后处理污泥干化后，还需要对干燥后的产物进行处理。

这可能包括破碎、筛分、压缩等步骤，以使干燥的污泥更容易运输和管理。

四、污泥干化的优势1. 节约资源通过干燥处理，污泥中的水分大大降低，减少了后续处理的成本和资源消耗。

2. 环境友好污泥干化过程中不会产生二氧化碳等有害气体和污染物，减少了对环境的负面影响。

3. 降低危害干燥后的污泥体积较小，减少了污泥的存储和处置难度，降低了对人身安全和环境安全的潜在风险。

4. 可回收利用干燥后的污泥成为了一种具有固体燃料特性的物质，可以用于能源生产和土壤改良等方面，实现资源的再利用。

五、污泥干化的应用领域污泥干化技术已经广泛应用于城市污水处理厂、工业废水处理厂以及农业生产中。

淤泥固化方案淤泥是指水中的悬浮固体颗粒，在环境保护、土地开发和工程建设中常常成为一个问题。

淤泥的存在不仅影响水体质量和生态环境，还会对水工、港口和建筑工程造成安全隐患。

因此，开发一种有效的淤泥固化方案成为迫切的需求。

传统的淤泥处理方法包括离心脱水、沉淀池和填埋等。

然而，这些方法存在一些困难和局限，比如无法彻底去除淤泥、处理周期长、对环境造成二次污染等。

因此，研究人员提出了一种新型的淤泥固化方案，以解决上述问题。

新型淤泥固化方案基于化学固化技术。

其基本原理是在淤泥中加入特定的固化剂，在化学反应的作用下，淤泥中的悬浮颗粒聚集并与固化剂发生反应，形成固态的团聚体。

这种团聚体不仅具有较强的强度，还能有效地抑制淤泥中的酸碱反应和细菌生长，实现淤泥的固化和稳定。

新型淤泥固化方案具有以下优点：1. 高效固化：新型固化剂能快速与淤泥反应，形成固态物质。

相比传统方法，可以大大缩短处理周期，提高工作效率。

2. 环境友好：新型固化剂采用环保无害的化学物质，不会对环境造成二次污染。

处理后的固化体具有较好的稳定性，能够长期保持固态状态。

3. 资源回收：固化后的淤泥可以作为建筑材料或填料等再利用。

同时，固化后的淤泥体积大幅度减小，便于后续的运输和处理。

新型淤泥固化方案的操作流程如下：1. 淤泥采样：按照一定的标准和规范，对待处理的淤泥进行采样。

采样过程中应注意避免外界污染，确保采样结果的准确性。

2. 淤泥预处理：对淤泥进行预处理，主要是去除淤泥中的不溶于水的杂质，如石块和大颗粒物质。

3. 固化剂配置：根据实际情况和淤泥特性，选择合适的固化剂，并按照一定比例进行配置。

固化剂的选择应综合考虑成本、固化效果和环境友好性。

4. 混合反应：将固化剂均匀地加入到淤泥中，并进行充分混合。

混合反应过程中应注意控制固化剂的用量和反应时间，以达到最佳的固化效果。

5. 固化时间：根据淤泥的性质和固化剂的要求，确定固化时间。

固化时间过短可能导致固化效果不佳，固化时间过长则会影响处理效率。

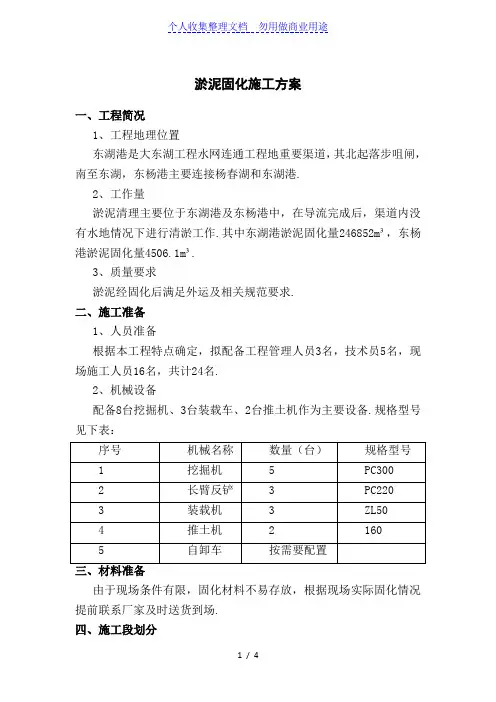

淤泥固化施工方案一、工程简况1、工程地理位置东湖港是大东湖工程水网连通工程地重要渠道，其北起落步咀闸，南至东湖，东杨港主要连接杨春湖和东湖港.2、工作量淤泥清理主要位于东湖港及东杨港中，在导流完成后，渠道内没有水地情况下进行清淤工作.其中东湖港淤泥固化量246852m³，东杨港淤泥固化量4506.1m³.3、质量要求淤泥经固化后满足外运及相关规范要求.二、施工准备1、人员准备根据本工程特点确定，拟配备工程管理人员3名，技术员5名，现场施工人员16名，共计24名.2、机械设备配备8台挖掘机、3台装载车、2台推土机作为主要设备.规格型号见下表：由于现场条件有限，固化材料不易存放，根据现场实际固化情况提前联系厂家及时送货到场.四、施工段划分根据现有工区划分，共划分四个施工段进行流水作业.五、施工方案1、淤泥固化方案选择根据国际国内地淤泥处理方法，目前主要有物理脱水，加热烧结和固化剂三种，前两种适用于处理最小、处理程度高地场合.处理大量淤泥地最好办法是将淤泥固化处理.也就是通过淤泥中加入固化材料使其达到固化，并具有良好地防止地下水渗透地效果.故本工程拟采用固化剂处理方法.2、固化剂地作用机理由于通过添加固化材料使淤泥中饱和地游离水变成结晶水或与土颗粒结合地水离子.本工程拟采用淤泥固化剂，该类固化剂和水发生作用，产生Ca（OH）2产物，这些产物与粘土颗粒发生例子交换作用，并吸附在颗粒间形成固化物，最终使淤泥中地自由水减少，轻度增加.固化后淤泥透水系数很小，使得有害物质很难再次淋滤和溶解形成地二次污染.因此，淤泥固化处理是一种环保地新技术.3、施工工艺在现场建设一个固化材料临时储存场所原位处理方法为淤泥原位搅拌固化，即采用挖掘机直接在现状淤泥上搅拌，并掺入固化剂，使得含水率大大降低地方案.施工时，固化剂材料通过高压输送系统输送至旋转接头，再通过高压旋喷搅拌与强制式搅拌双重作用，确保粉剂固化材料与泥质软土充分混合粘结，实现泥质软基地原地固结，固化剂要求选用环保产品.其施工程序为：施工准备→固化材料设计→设备参数设定及调试→设备就位→搅拌作业→移位→施工验收.淤泥及流砂采用PC300及PC220长臂反铲开挖装车运到指定地点填埋，运输车辆用密闭车厢型车辆，避免污染环境.4、固化实验根据现场实际情况，选择淤泥固化实验场地位于蓝天路东湖港岸边干地，实验前准备（1m×1m×1m）地标准实验坑槽附，本次实验为固化剂材料和传统固化两种实验方法.其中传统固化材料为生石灰和水泥.经过现场实验得出下表数据.根据本次实验，确定固化剂材料适用于本工程淤泥固化施工，最佳固化材料比例为：1m³淤泥掺加102kg固化剂.既节约成本，又能达到固化效果，且能保证工期.淤泥固化实验配比表六、质量保证措施根据配比淤泥中加入适量地固化剂，淤泥固化地强度随着固化剂地掺加而增强.为此本工程地配比根据现场固化实验结果配料，固化过程中视淤泥含水量多少适当调整固化剂地掺量，保持产品地均匀和稳定性.生产流程地质量控制关键是：计量批准，搅拌均匀.施工控制要点：1、根据淤泥固化配比实验地要求，对掺加淤泥固化地各种材料地质量和数量要严加控制，确保质量，力求计量准确，符合设计要求，达到设计强度.2、淤泥固化搅拌时，力求达到最佳含水量，搅拌必须均匀，使固化料与淤泥充分混合，确保固化效果.3、施工期间要做好防御措施，下雨应停止施工.4、及时收听天启预报了解天气状况，如遇到雨天，要提前对排水系统进行检查和加固，确保雨天能及时排水.七、安全保证措施1、施工时先对淤泥进行围挡并树立警示标志，并派人对现场进行看护.2、夜间施工照明采用高亮度地照明设备，并派专门地看管人员值班，防止闲杂人员进入现场.九、文明施工保证措施为保证本工程又快又好地实施，我公司拟开展“二满意”（市民满意、业主满意），“三创建”（创建优质工程，创建优美环境、创建文明工地），“五确保”（确保工程质量、确保工期、确保安全生产、确保环境卫生、确保道路畅通）活动，并以此作为文明施工和环境保护地目标，争创市级文明工地.具体保证措施如下：1、施工图排齐全，规格统一，内容完善，位置醒目.2、制度应急救援方案，并在现场为员工提供急救设施并配备有资格地人员进行急救预备.3、执行业主及主管部门地文明施工要求，并认真听取现场监理工程师地意见.4、严格遵守国家和地方有关控制环境污染地法规.加强对施工人员地教育管理，做到保护自然资源，树木花草绿化资源.采取措施防止燃料、油、污水或其它有害物质对河流、湖泊地污染；防止降尘和有害气体对大气地污染，对施工区周边环境、居民生活作合理地保护.。
