泡沫灭火系统施工检查记录表2-1０系统试压记录
泡沫灭火系统施工检查记录表2-11管网冲洗记录
泡沫灭火系统施工检查记录表2—12安全阀、减压孔板、减压阀试验记录
泡沫灭火系统施工检查记录表2-1３阀门试验记录
泡沫灭火系统施工检查记录表2-1４管路隐蔽工程记录
泡沫灭火系统施工检查记录表2—15灭火系统联动试验记录
泡沫灭火系统工程验收记录表3工程质量控制资料核查记录
泡沫灭火系统工程验收记录表４-１工程验收记录
泡沫灭火系统工程验收记录表4—2工程验收记录
泡沫灭火系统工程验收记录表4—3工程验收记录
泡沫灭火系统工程验收记录表4—4工程验收记录
泡沫灭火系统工程验收记录表４-5工程验收记录
泡沫灭火系统工程验收记录表4—6工程验收记录
泡沫灭火系统工程验收记录表4—7工程验收记录。

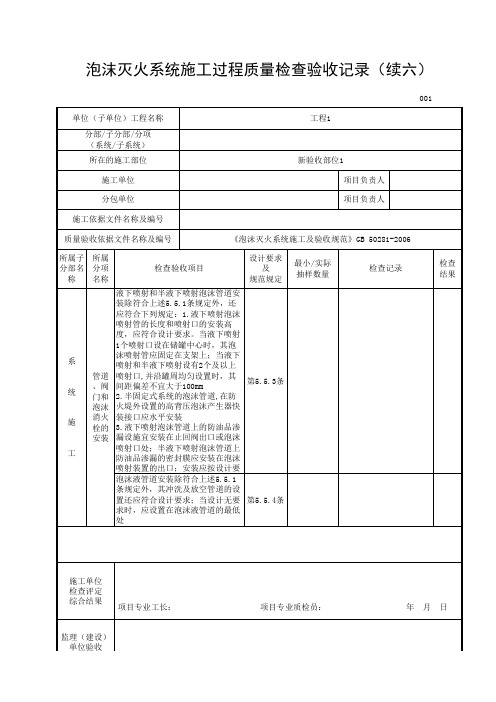

泡沫灭火系统施工过程质量检查验收记录（续六）
系
统
施
工
管道
、阀门和泡沫消火栓的安装
施工单位检查评定综合结果
监理（建设）单位验收综合结论
项目专业工长：项目专业质检员： 年 月 日
##############################第5.5.3条泡沫液管道安装除符合上述5.5.1条规定外，其冲洗及放空管道的设
置还应符合设计要求；当设计无要求时，应设置在泡沫液管道的最低处
第5.5.4条质量验收依据文件名称及编号《泡沫灭火系统施工及验收规范》GB 50281-2006
所属子分部名称所属分项名称
检查验收项目设计要求
及规范规定
最小/实际抽样数量
检查记录
检查结果
分包单位
项目负责人
施工依据文件名称及编号所在的施工部位
新验收部位1
施工单位项目负责人GD-C4-6587/6
001
单位（子单位）工程名称工程1
分部/子分部/分项（系统/子系统）
项目专业监理工程师（建设单位项目专业负责人）： 年 月 日
单位验收综合结论。

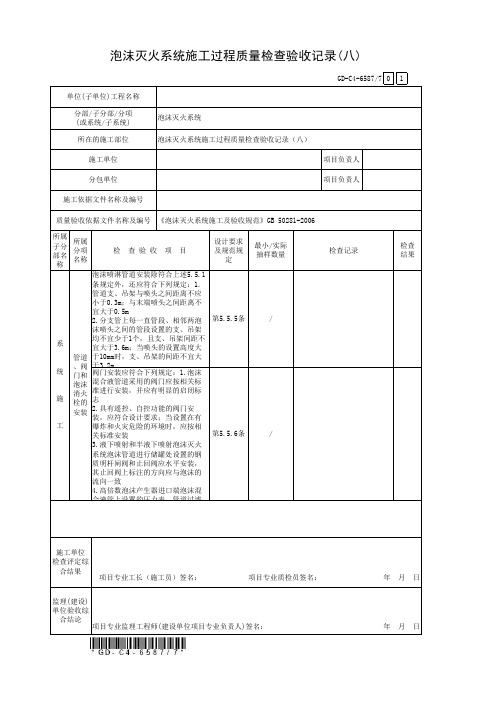

01所属子分部名称所属分项名称泡沫灭火系统施工过程质量检查验收记录(八)GD-C4-6587/7单位(子单位)工程名称分部/子分部/分项(或系统/子系统)泡沫灭火系统所在的施工部位泡沫灭火系统施工过程质量检查验收记录（八）施工单位项目负责人分包单位项目负责人施工依据文件名称及编号质量验收依据文件名称及编号《泡沫灭火系统施工及验收规范》GB 50281-2006检 查 验 收 项 目设计要求及规范规定最小/实际抽样数量检查记录检查结果系统 施 工管道、阀门和泡沫消火栓的安装泡沫喷淋管道安装除符合上述5.5.1条规定外，还应符合下列规定：1.管道支、吊架与喷头之间距离不应小于0.3m；与末端喷头之间距离不宜大于0.5m2.分支管上每一直管段、相邻两泡沫喷头之间的管段设置的支、吊架均不宜少于1个，且支、吊架间距不宜大于3.6m；当喷头的设置高度大于10mm时，支、吊架的间距不宜大于3.2m第5.5.5条/阀门安装应符合下列规定：1.泡沫混合液管道采用的阀门应按相关标准进行安装，并应有明显的启闭标志2.具有遥控、自控功能的阀门安装，应符合设计要求；当设置在有爆炸和火灾危险的环境时，应按相关标准安装3.液下喷射和半液下喷射泡沫灭火系统泡沫管道进行储罐处设置的钢质明杆闸阀和止回阀应水平安装，其止回阀上标注的方向应与泡沫的流向一致4.高倍数泡沫产生器进口端泡沫混合液管上设置的压力表、管道过滤第5.5.6条/施工单位检查评定综合结果项目专业工长（施工员）签名：项目专业质检员签名：年 月 日监理(建设)单位验收综合结论项目专业监理工程师(建设单位项目专业负责人)签名：年 月 日。
泡沫灭火系统验收检查记录一、验收前准备工作1.灭火系统基本信息收集在验收前，需要收集泡沫灭火系统的相关基本信息，包括泡沫灭火系统的设计图纸、安装图纸、技术参数、产品证书、施工合同、试压记录等文件。
2.现场勘察对安装泡沫灭火系统的现场进行勘察，查看系统安装是否符合设计要求，是否存在明显的质量问题，以及相关设备和管道是否正确连接。
3.准备验收测试设备和材料准备好验收测试所需的设备和材料，包括如下内容：-水泵或压缩机，用于测试泵送系统的工作性能；-泡沫液，用于测试系统的喷洒效果和泡沫扑灭火效果；-泡沫液盘查测量设备，用于测量泡沫液的混合比例等参数；-实验仪器，如温度计、压力计等，用于测试系统的温度和压力变化情况；-检测工具，如超声波流量计、烟雾检测器等，用于测试系统的流量和检测灭火效果等。
二、验收测试内容1.压力测试对泵送系统进行压力测试，包括测试系统供水压力、管道系统压力、喷洒设备压力等。
测试方式可以采用安全阀调节压力的方法，将系统主管道或喷洒设备封闭，通过控制阀门逐渐增加压力，观察泄压阀门是否正常工作。
测试结果应符合设计要求。
2.流量测试测试泵送系统的流量性能，包括工作流量和喷洒覆盖面积等。
测试时可以使用超声波流量计等相应仪器进行检测，测试结果应符合设计要求。
3.自动控制测试测试系统的自动控制功能，包括系统的启动、关闭、报警和排故功能等。
通过测试泵送系统的自动控制模块是否正常工作，是否能够正确接收和处理外部信号。
4.泡沫液性能测试对泡沫液进行测试，包括泡沫液的混合比例、扑灭火的速度和扩散范围等。
测试时可以采用泡沫液盘查测量设备进行测量。
测试结果应符合设计要求。
5.现场演示测试对泡沫灭火系统进行现场演示，包括观察喷洒设备的喷洒范围和泡沫液的扑灭火效果等。
测试时应注意安全，确保演示过程中不对周围环境和人员造成影响。
三、验收报告编写根据现场测试结果和评估，编写详细的泡沫灭火系统验收报告。
报告应包括以下内容：1.泡沫灭火系统的基本信息和设计要求；2.验收过程中的关键问题和发现，包括设备安装问题、管道连接问题、控制系统问题等；3.各项测试的结果和评估，包括压力测试、流量测试、泡沫液测试、自动控制测试和现场演示测试等；4.对系统的性能评价和建议，包括系统的安全性、可靠性、灭火效果等；5.对问题和不足之处的整改建议，包括未能符合设计要求的系统部分是否需要重新安装或调整。
