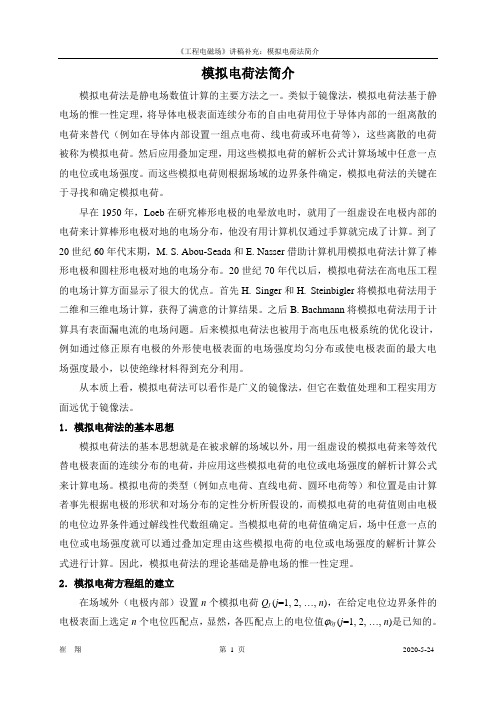

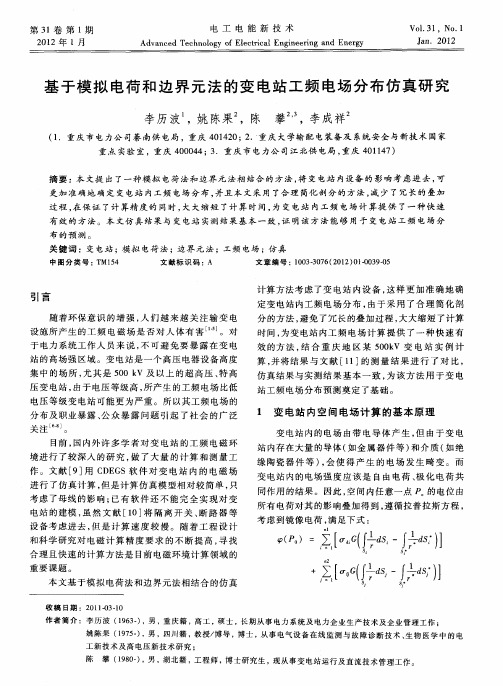

模拟电荷法简介模拟电荷法是静电场数值计算的主要方法之一。
类似于镜像法，模拟电荷法基于静电场的惟一性定理，将导体电极表面连续分布的自由电荷用位于导体内部的一组离散的电荷来替代（例如在导体内部设置一组点电荷、线电荷或环电荷等），这些离散的电荷被称为模拟电荷。
然后应用叠加定理，用这些模拟电荷的解析公式计算场域中任意一点的电位或电场强度。
而这些模拟电荷则根据场域的边界条件确定，模拟电荷法的关键在于寻找和确定模拟电荷。
早在1950年，Loeb在研究棒形电极的电晕放电时，就用了一组虚设在电极内部的电荷来计算棒形电极对地的电场分布，他没有用计算机仅通过手算就完成了计算。
到了20世纪60年代末期，M. S. Abou-Seada和E. Nasser借助计算机用模拟电荷法计算了棒形电极和圆柱形电极对地的电场分布。
20世纪70年代以后，模拟电荷法在高电压工程的电场计算方面显示了很大的优点。
首先H. Singer和H. Steinbigler将模拟电荷法用于二维和三维电场计算，获得了满意的计算结果。
之后B. Bachmann将模拟电荷法用于计算具有表面漏电流的电场问题。
后来模拟电荷法也被用于高电压电极系统的优化设计，例如通过修正原有电极的外形使电极表面的电场强度均匀分布或使电极表面的最大电场强度最小，以使绝缘材料得到充分利用。
从本质上看，模拟电荷法可以看作是广义的镜像法，但它在数值处理和工程实用方面远优于镜像法。
1．模拟电荷法的基本思想模拟电荷法的基本思想就是在被求解的场域以外，用一组虚设的模拟电荷来等效代替电极表面的连续分布的电荷，并应用这些模拟电荷的电位或电场强度的解析计算公式来计算电场。
模拟电荷的类型（例如点电荷、直线电荷、圆环电荷等）和位置是由计算者事先根据电极的形状和对场分布的定性分析所假设的，而模拟电荷的电荷值则由电极的电位边界条件通过解线性代数组确定。
当模拟电荷的电荷值确定后，场中任意一点的电位或电场强度就可以通过叠加定理由这些模拟电荷的电位或电场强度的解析计算公式进行计算。
