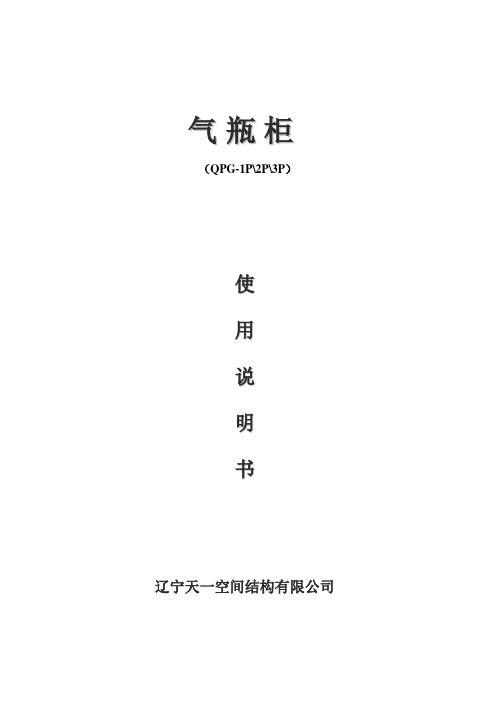

气瓶柜（QPG-1P\2P\3P）使用说明书辽宁天一空间结构有限公司感谢您购买本产品，在您启用气瓶柜前，请详阅本使用说明书，相信它让您的气瓶柜发挥最大的功能。

阅读完本说明书后，请将其妥善保管，以便随时查阅。

一、概述本厂生产的QPG系列气瓶柜是经多年生产实践经验结合化验室实际工作状况，安全存放使用各种气瓶而精心研制成的。

全金属结构静电喷塑，坚固耐用、防腐防潮；橡胶可调地脚，可调高度30mm；拉手、门插选用精细，另外选用优质电子器件配备操作面板，使外形美观庄重、使用安全可靠；为了方便工作人员操作简便，采用微电脑技术，实现了自动气体泄漏报警、自动排风等多种功能。

从而防止了气体泄漏、燃爆等现象的发生，保障了实验室、化验室科研工作者的人身安全和身心健康。

是现代实验室、化验室不可缺少的必备设备。

二、主要性能指标：检测气体：可燃气体、烟雾检测浓度： 300-10000ppm(可燃气体)灵敏度：( S) Rs(in air)/Rs(1000ppm异丁烷)≥5环境温度：-10℃~40℃电源：220V±10%50HZ耗电量：监视状态<3W报警状态≤40W报警方式：1、闪光灯发出红色警示光2、警笛发出警示声音三、安装：1、安装本柜前选择远离火源，通风良好的地方。

将柜体靠墙放置，并调整地脚，使柜体水平。

2、气瓶安装:将同类气瓶装入固定架上，检查无误后，将固定带琐紧。

（以气瓶不摇动为益）并将相应的气压表牢固的接在气瓶上，将气线从气线孔引出。

当气路检查无误后，打开气阀，调整到相应的压力值。

四、使用方法：将配带的三相线插入气瓶柜顶板右上角的电源接口上，将电源插头插入普通10A 带电保护地线的电源插座上。

此时电源指示灯点亮，柜体电源已接通，整机电源已接通。

当接通电源5分钟后，漏气报警进入监视状态。

当气瓶柜内有气体泄露时（并达到监测浓度范围），柜内风机自动开启排风，同时警灯发出红色警示光，警笛报警。

五、微电脑时控开关长按[取消/恢复]键约3秒钟，解除键盘锁“”表示键盘锁符号。

一、铝木（圆型）实验台此系列实验台柜体采用优质铝合金型材，表面经过特殊化学处理，再利用ABS工程塑料接插件连接而成。

柜架设计整体连接并可拆卸，其整体实验台台面上可根据实验要求随意搭配，如加装药品架、专用试剂架、气体考克、抽风装置等。

台面板可选实心理化板、贴面理化板或防火板等。

本系列实验台款式美观大方，承载能力强，易安装拆卸使用寿命长等优点.中央实验台材料标准:1、台面：美国WILSONART实芯理化板，耐强酸碱；美国WILSONART耐蚀理化板,耐强酸碱；美国WILSONART热弯防火板。

2、柜身：采用三聚氰胺浸渍板，厚16mm（18mm）；柜门美国WILSONART防火贴板.3、水槽: 采用人造石水槽；PPR水槽。

4、地脚：采用进口耐蚀注塑专用柜脚,高度可调。

二、钢木实验台1、框架：采用40mm60mm2。

8mmSS440钢管焊接,表面经EPOXY喷涂处理.2、台面: 外表采用贴面理化板，0.9mm厚，基材为A级刨花板，25mm厚，内表面贴平衡板0.6mm厚。

3、门板、斗面板：外表采用防火板贴面,0.7mm厚，基材为A级刨花板,18mm厚，内表面贴平衡板0.6mm厚。

4、柜体板: 采用三聚氰胺防潮板，18mm厚。

5、封边条：采用PVC封边条，门板、斗面板封边条2mm厚，柜体及其他均为1mm厚。

所有板件均全封边处理。

6、轨道: 采用双片组合划轨,可承重35.7、铰链: 采用弹簧铰链。

8、拉手: 采用C型拉手，不锈钢。

9、调整脚、踢脚板: 采用PVC调整脚、踢脚板，可调高度。

三、全钢实验台1、台面: 12。

7mm美国进口实芯理化板。

2、柜体：日本镀锌钢板（颜色可根据实验室不同需求进行调色）.3、铰链：采用德国HETTICH110度二段式金属铰链。

4、滑轨：采用德国HETTICH钢制导轨。

5、抽屉及门板把手: 采用日本镀锌钢板一体成型，一字型拉手。

6、试剂架：6mm镀锌方钢设计,搁架为6mm格化板玻璃，方钢内部可走电线。

气柜种类及结构形式
气柜是煤气和混合气的储存设备。

它用来调节煤气高低不均匀的供气负荷。

气柜实际上就是储气柜，按储气压力大小可分为低压储气柜和高压储气柜两种。

低压储气柜按密封方式分类为：湿式和干式两种，湿式有直立式和螺旋式；干式气柜是利用弹性垫片及油封填充方法，保持密封，目前使用很少。

高压气柜通常称为高压储气罐。

有圆筒形（立式或卧式）和球形。

1、低压湿式气柜
低压湿式气柜主要由水槽和钟罩组成，钟罩分为数节（可随煤气输入输出而升降），按升降方式不同，可分为直立式和螺旋式两种。

下面介绍几种常用的低压湿式气柜结构。

（1）直立式低压湿式气柜。

由水槽、钟罩、塔节、水封、顶架、导轨立柱、导轮、配重及防真空装置等组成。

（2）螺旋式低压湿式储气柜。

低压湿式螺旋气柜的结构由水槽、塔节、钟罩、导轨、平台、顶板和顶架、进出气管等部分组成。

气柜本体由钢板拼焊成。

直立式气柜安设有立柱式导轨，每个塔节靠其侧面的斜导轨与相邻塔节上的导轮相互滑动而缓慢旋转上升或下降，如套筒式结构。

螺旋式低压湿式气柜则是沿着螺旋式导轨升降，它和直立式低压湿式气柜相比较，可节约钢材15%-30%，但不能承受强烈风压，故在风速太大的地区不应采用。

（3）低压干式气柜。

低压干式气柜同低压湿式气柜一样，是一种压力基本稳定，储气容积可以在一定限度内变化的低压储气设备。

工作原理：它的工作原理很简单。

钟罩和柜壁之间的缝隙靠水密封，钟罩靠柜内介质有的压力变化上下运动，湿柜内介质的压力靠钟罩上的平衡块数量的多少来调节。

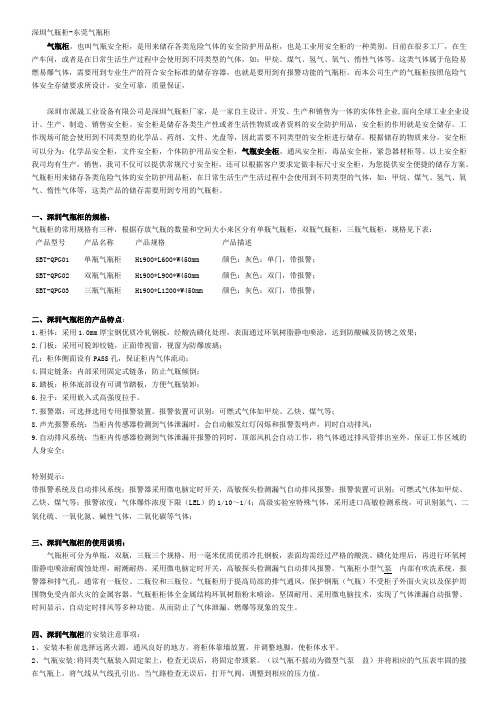

深圳气瓶柜-东莞气瓶柜气瓶柜，也叫气瓶安全柜，是用来储存各类危险气体的安全防护用品柜，也是工业用安全柜的一种类别。

目前在很多工厂，在生产车间，或者是在日常生活生产过程中会使用到不同类型的气体，如：甲烷、煤气、氢气、氧气、惰性气体等，这类气体属于危险易燃易爆气体，需要用到专业生产的符合安全标准的储存容器，也就是要用到有报警功能的气瓶柜。

而本公司生产的气瓶柜按照危险气体安全存储要求所设计，安全可靠，质量保证，深圳市派晟工业设备有限公司是深圳气瓶柜厂家，是一家自主设计、开发、生产和销售为一体的实体性企业,面向全球工业企业设计、生产、制造、销售安全柜。

安全柜是储存各类生产性或者生活性物质或者资料的安全防护用品，安全柜的作用就是安全储存。

工作现场可能会使用到不同类型的化学品、药剂、文件、光盘等，因此需要不同类型的安全柜进行储存。

根据储存的物质来分，安全柜可以分为：化学品安全柜，文件安全柜，个体防护用品安全柜，气瓶安全柜，通风安全柜，毒品安全柜，紧急器材柜等。

以上安全柜我司均有生产，销售，我司不仅可以提供常规尺寸安全柜，还可以根据客户要求定做非标尺寸安全柜，为您提供安全便捷的储存方案。

气瓶柜用来储存各类危险气体的安全防护用品柜，在日常生活生产生活过程中会使用到不同类型的气体，如：甲烷、煤气、氢气、氧气、惰性气体等，这类产品的储存需要用到专用的气瓶柜。

一、深圳气瓶柜的规格：气瓶柜的常用规格有三种，根据存放气瓶的数量和空间大小来区分有单瓶气瓶柜，双瓶气瓶柜，三瓶气瓶柜，规格见下表：产品型号产品名称产品规格产品描述SBT-QPG01单瓶气瓶柜 H1900*L600*W450mm颜色：灰色；单门，带报警；SBT-QPG02双瓶气瓶柜 H1900*L900*W450mm颜色：灰色；双门，带报警；SBT-QPG03三瓶气瓶柜 H1900*L1200*W450mm颜色：灰色；双门，带报警；二、深圳气瓶柜的产品特点：1.柜体：采用1.0mm厚宝钢优质冷轧钢板，经酸洗磷化处理，表面通过环氧树脂静电喷涂，达到防酸碱及防锈之效果；2.门板：采用可脱卸铰链，正面带视窗，视窗为防爆玻璃；孔：柜体侧面设有PASS孔，保证柜内气体流动；4.固定链条：内部采用固定式链条，防止气瓶倾倒；5.踏板：柜体底部设有可调节踏板，方便气瓶装卸；6.拉手：采用嵌入式高强度拉手。

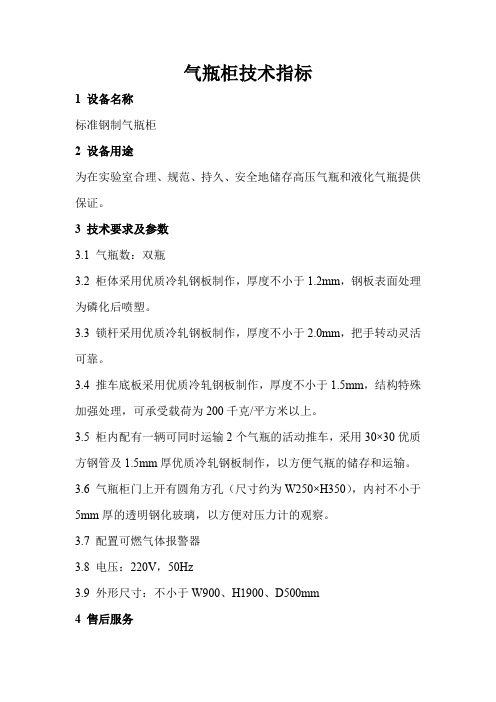

气瓶柜技术指标
1 设备名称
标准钢制气瓶柜
2 设备用途
为在实验室合理、规范、持久、安全地储存高压气瓶和液化气瓶提供保证。

3 技术要求及参数
3.1 气瓶数：双瓶
3.2 柜体采用优质冷轧钢板制作，厚度不小于1.2mm，钢板表面处理为磷化后喷塑。

3.3 锁杆采用优质冷轧钢板制作，厚度不小于2.0mm，把手转动灵活可靠。

3.4 推车底板采用优质冷轧钢板制作，厚度不小于1.5mm，结构特殊加强处理，可承受载荷为200千克/平方米以上。

3.5 柜内配有一辆可同时运输2个气瓶的活动推车，采用30×30优质方钢管及1.5mm厚优质冷轧钢板制作，以方便气瓶的储存和运输。

3.6 气瓶柜门上开有圆角方孔（尺寸约为W250×H350），内衬不小于5mm厚的透明钢化玻璃，以方便对压力计的观察。

3.7 配置可燃气体报警器
3.8 电压：220V，50Hz
3.9 外形尺寸：不小于W900、H1900、D500mm
4 售后服务
4.1 到货后由公司工程师与用户共同开箱验货，并进行免费安装调试。

安装工程师在用户现场安装调试完毕后，进行现场讲解培训，保证用户掌握基本技能，可以独立正确操作使用。

4.2 产品质量按中华人民共和国有关质量标准实行“三包”服务。

4.3 保修期为验收合格后1年。

在保修期外，为仪器提供终身维修服务。

气瓶柜种类有哪些气瓶柜使用在医院、生产单位、科研单位使用是很常见且广泛的。

气瓶柜是做什么的呢？这个问题相当简单，是储存气瓶的一种装置。

那么气瓶柜的种类一般有哪些呢？下面简单来和木人科技了解一下吧。

气瓶柜分为常规尺寸的三种类型：单瓶、双瓶、三瓶，下面来介绍其结构组成：1.柜体：采用1.0mm厚宝钢优质冷轧钢板，经酸洗磷化处理，表面通过环氧树脂静电喷涂，达到防酸碱及防锈之效果。

2.门板：采用可脱卸铰链，正面带视窗，视窗为防爆玻璃。

3.PASS孔：柜体侧面设有PASS孔，保证柜内气体流动。

4.固定链条：内部采用固定式链条，防止气瓶倾倒。

5.踏板：柜体底部设有可调节踏板，方便气瓶装卸。

6.拉手：采用嵌入式高强度拉手。

7.报警器：可选择选用专用报警装置。

报警装置可识别：可燃式气体如甲烷、乙炔、煤气等。

8.声光报警系统：当柜内传感器检测到气体泄漏时，会自动触发红灯闪烁和报警轰鸣声，同时自动排风。

9.自动排风系统：当柜内传感器检测到气体泄漏并报警的同时，顶部风机会自动工作，将气体通过排风管排出室外，保证工作区域的人身安全。

气瓶柜不止是放实验室气瓶的柜子，它还是实验室家具中一种必不可少的安全保障的家具，气瓶柜有单瓶普通型的还有双瓶自动报警、排气型的。

相对来说双瓶自动报警、排气型的比较好，因为它自带的报警、排风系统，能将可能泄露的有害气体易燃气体及时排除，进而保障实验环境和人生的安全。
