气瓶柜说明书

气瓶柜安全操作及保养规程气瓶柜是一种专门存放气瓶的设备，其安全操作和保养对于保障工作环境和作业人员的安全至关重要。

本文将从气瓶柜的使用、存放和保养等方面，为大家介绍气瓶柜的安全操作规程和保养规程。

气瓶柜的使用1.选择合适的气瓶柜–检查气瓶柜的大小、防火等级、容量等参数是否符合使用要求。

–需要对特殊气体进行分离储存时，需要选择具有隔板或隔层的气瓶柜。

–合理规划气瓶柜的布局，保证通风与防火的效果。

2.加载气瓶–在将气瓶放入气瓶柜之前，需要检查气瓶的压力表是否正常，并且检查气瓶和阀门漏气。

–气瓶应垂直放置，并确保支撑牢靠、稳固，避免气瓶的滚动和倾斜。

–按照各类气体的特性，选择合适的存放标识。

3.气瓶柜的开启和关闭–气瓶柜门的开启和关闭应轻柔缓慢，并保证气瓶和附件未摆动。

–开启气瓶柜门时，应注意后方走道是否有行人，以免砸伤人员或造成行人滑倒。

气瓶柜的存放1.存放环境–气瓶柜应该安置在通风、干燥、无火源、无阳光直射的场所。

–禁止将气瓶放置在通风不良的不锈钢柜内或封闭的小隔间内。

–禁止将气瓶放置在楼梯口、出入口、高温、潮湿或有风险的场所。

2.存放标识–气瓶柜上应粘贴有气瓶种类、数量和危险性等标签。

–标签需醒目、易识别，避免混淆运用和交错存放造成危险事故。

气瓶柜的保养1.检查气瓶柜–定期对气瓶柜进行巡视检查，确保气瓶柜的密封性、通风性和结构的稳定性。

–发现问题时及时进行维护，确保使用安全、有效和长期。

2.清洗气瓶柜–定期对气瓶柜内的灰尘、污垢进行清洗和保养。

–清洗过程中，禁止使用含有火源和易燃物质的清洁剂或化学药品。

3.气瓶柜的润滑–定期对气瓶柜内的润滑部件（比如锁头、合页等）进行润滑处理，确保气瓶柜的开启和关闭顺畅平稳。

总结气瓶柜是存放气瓶的专门设备，其使用和保养对于保障工作环境和作业人员的安全至关重要。

在气瓶柜的使用中，需要选择合适的气瓶柜、注意气瓶的存放标识、正确开启和关闭气瓶柜门。

在保养方面，需要定期检查和维护气瓶柜，注意清洗和润滑处理，确保气瓶柜的安全、有效和长期使用。

气瓶柜（QPG-1P\2P\3P）使用说明书辽宁天一空间结构有限公司感谢您购买本产品，在您启用气瓶柜前，请详阅本使用说明书，相信它让您的气瓶柜发挥最大的功能。

阅读完本说明书后，请将其妥善保管，以便随时查阅。

一、概述本厂生产的QPG系列气瓶柜是经多年生产实践经验结合化验室实际工作状况，安全存放使用各种气瓶而精心研制成的。

全金属结构静电喷塑，坚固耐用、防腐防潮；橡胶可调地脚，可调高度30mm；拉手、门插选用精细，另外选用优质电子器件配备操作面板，使外形美观庄重、使用安全可靠；为了方便工作人员操作简便，采用微电脑技术，实现了自动气体泄漏报警、自动排风等多种功能。

从而防止了气体泄漏、燃爆等现象的发生，保障了实验室、化验室科研工作者的人身安全和身心健康。

是现代实验室、化验室不可缺少的必备设备。

二、主要性能指标：检测气体：可燃气体、烟雾检测浓度： 300-10000ppm(可燃气体)灵敏度：( S) Rs(in air)/Rs(1000ppm异丁烷)≥5环境温度：-10℃~40℃电源：220V±10%50HZ耗电量：监视状态<3W报警状态≤40W报警方式：1、闪光灯发出红色警示光2、警笛发出警示声音三、安装：1、安装本柜前选择远离火源，通风良好的地方。

将柜体靠墙放置，并调整地脚，使柜体水平。

2、气瓶安装:将同类气瓶装入固定架上，检查无误后，将固定带琐紧。

（以气瓶不摇动为益）并将相应的气压表牢固的接在气瓶上，将气线从气线孔引出。

当气路检查无误后，打开气阀，调整到相应的压力值。

四、使用方法：将配带的三相线插入气瓶柜顶板右上角的电源接口上，将电源插头插入普通10A 带电保护地线的电源插座上。

此时电源指示灯点亮，柜体电源已接通，整机电源已接通。

当接通电源5分钟后，漏气报警进入监视状态。

当气瓶柜内有气体泄露时（并达到监测浓度范围），柜内风机自动开启排风，同时警灯发出红色警示光，警笛报警。

五、微电脑时控开关长按[取消/恢复]键约3秒钟，解除键盘锁“”表示键盘锁符号。

储气柜介绍、参数及储气柜操作要点一、简介（一）气柜种类及结构形式气柜是沼气和混合气的储存设备。

它用来调节沼气高低不均匀的供气负荷。

气柜实际上就是储气柜，按储气压力大小可分为低压储气柜和高压储气柜两种。

低压储气柜按密封方式分类为：湿式和干式两种，湿式有直立式和螺旋式；干式气柜是利用弹性垫片及油封填充方法，保持密封，目前使用很少。

高压气柜通常称为高压储气罐。

有圆筒形（立式或卧式）和球形。

1、低压湿式气柜低压湿式气柜主要由水槽和钟罩组成，钟罩分为数节（可随沼气输入输出而升降），按升降方式不同，可分为直立式和螺旋式两种。

下面介绍几种常用的低压湿式气柜结构。

（1）直立式低压湿式气柜。

由水槽、钟罩、塔节、水封、顶架、导轨立柱、导轮、配重及防真空装置等组成。

（2）螺旋式低压湿式储气柜。

低压湿式螺旋气柜的结构由水槽、塔节、钟罩、导轨、平台、顶板和顶架、进出气管等部分组成。

气柜本体由钢板拼焊成。

直立式气柜安设有立柱式导轨，每个塔节靠其导轨与相邻塔节上的导轮相互滑动而缓慢旋转上升或下降，如套筒式结构，但不能承受强烈风压，故在风速太大的地区不应采用。

（二）湿式气柜制作安装施工方法1、气柜的预制气柜的安装速度和质量很大程度上与预制的质量有关，搞好气柜的预制是保证质量、加快安装速度的重要前提。

预制阶段的工作包括：底板条板与带板预制、上水下水封预制、角钢圈、槽钢圈、立柱及拱顶骨架的预制、导轨预制。

2、气柜安装及施工方法低压湿式气柜钟罩和水槽壁的组装有倒装法和正装法。

目前常用的施工方法是正装法，根据各单位的施工条件和现场情况，气柜的正装法施工分为两种，一种是机械配合正装法，第二种是起重机机械配合水浮正装法。

3、气柜安装质量检验（1）施工过程中的焊接质量检验。

焊接规范要求。

（2）气柜底板的严密性试验。

气柜底板严密性试验同样是为了检查底板结构强度和焊缝的严密性。

底板的严密性试验可采用真空试漏法或氨气渗漏法。

（3）气柜总体试验。

二、300立方米低压湿式储气柜参数：1、公称容积：300立方米2、直径：9.8米3、升起高度：10.58米4、总重：35 吨5、压力：3000Pa6、基本风压：50Kg/平方米7、基本雪压50Kg/平方米三、操作要点：净化冷沼气的生产工艺流程中，有的为了稳定沼气压力和沼气质量，往往在沼气汇总管上（在沼气增压机前）增设一个300立方米沼气储气柜。

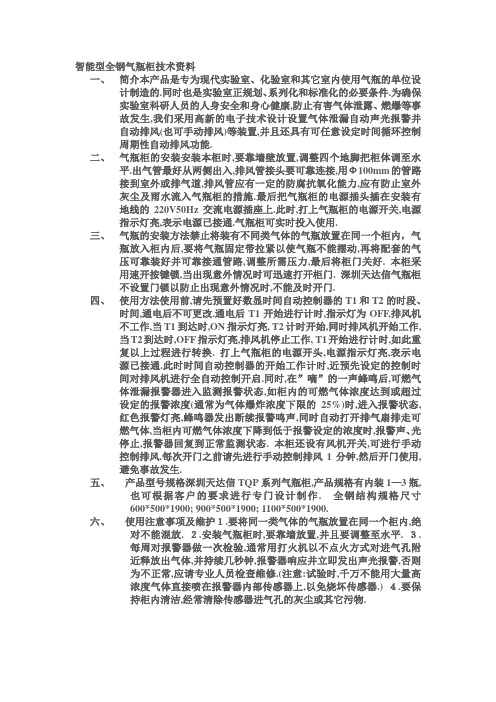

智能型全钢气瓶柜技术资料一、简介本产品是专为现代实验室、化验室和其它室内使用气瓶的单位设计制造的.同时也是实验室正规划、系列化和标准化的必要条件.为确保实验室科研人员的人身安全和身心健康,防止有害气体泄露、燃爆等事故发生,我们采用高新的电子技术设计设置气体泄漏自动声光报警并自动排风(也可手动排风)等装置,并且还具有可任意设定时间循环控制周期性自动排风功能.二、气瓶柜的安装安装本柜时,要靠墙壁放置,调整四个地脚把柜体调至水平.出气管最好从两侧出入,排风管接头要可靠连接,用Ф100mm的管路接到室外或排气道,排风管应有一定的防腐抗氧化能力,应有防止室外灰尘及雨水流入气瓶柜的措施.最后把气瓶柜的电源插头插在安装有地线的220V50Hz交流电源插座上.此时,打上气瓶柜的电源开关,电源指示灯亮,表示电源已接通.气瓶柜可实时投入使用.三、气瓶的安装方法禁止将装有不同类气体的气瓶放置在同一个柜内，气瓶放入柜内后,要将气瓶固定带拉紧以使气瓶不能摆动,再将配套的气压可靠装好并可靠接通管路,调整所需压力,最后将柜门关好. 本柜采用速开按键锁,当出现意外情况时可迅速打开柜门. 深圳天达信气瓶柜不设置门锁以防止出现意外情况时,不能及时开门.四、使用方法使用前,请先预置好数显时间自动控制器的T1和T2的时段、时间,通电后不可更改.通电后T1开始进行计时,指示灯为OFF,排风机不工作,当T1到达时,ON指示灯亮, T2计时开始,同时排风机开始工作,当T2到达时,OFF指示灯亮,排风机停止工作, T1开始进行计时,如此重复以上过程进行转换. 打上气瓶柜的电源开头,电源指示灯亮,表示电源已接通.此时时间自动控制器的开始工作计时,近预先设定的控制时间对排风机进行全自动控制开启.同时,在”嘀”的一声蜂鸣后,可燃气体泄漏报警器进入监测报警状态,如柜内的可燃气体浓度达到或超过设定的报警浓度(通常为气体爆炸浓度下限的25%)时,进入报警状态,红色报警灯亮,蜂鸣器发出断续报警鸣声,同时自动打开排气扇排走可燃气体,当柜内可燃气体浓度下降到低于报警设定的浓度时,报警声、光停止,报警器回复到正常监测状态. 本柜还设有风机开关,可进行手动控制排风.每次开门之前请先进行手动控制排风1分钟,然后开门使用,避免事故发生.五、产品型号规格深圳天达信TQP系列气瓶柜,产品规格有内装1—3瓶,也可根据客户的要求进行专门设计制作. 全钢结构规格尺寸600*500*1900; 900*500*1900; 1100*500*1900.六、使用注意事项及维护１.要将同一类气体的气瓶放置在同一个柜内,绝对不能混放. ２.安装气瓶柜时,要靠墙放置,并且要调整至水平. ３.每周对报警器做一次检验,通常用打火机以不点火方式对进气孔附近释放出气体,并持续几秒钟,报警器响应并立即发出声光报警,否则为不正常,应请专业人员检查维修.(注意:试验时,千万不能用大量高浓度气体直接喷在报警器内部传感器上,以免烧坏传感器.) ４.要保持柜内清洁,经常清除传感器进气孔的灰尘或其它污物.。

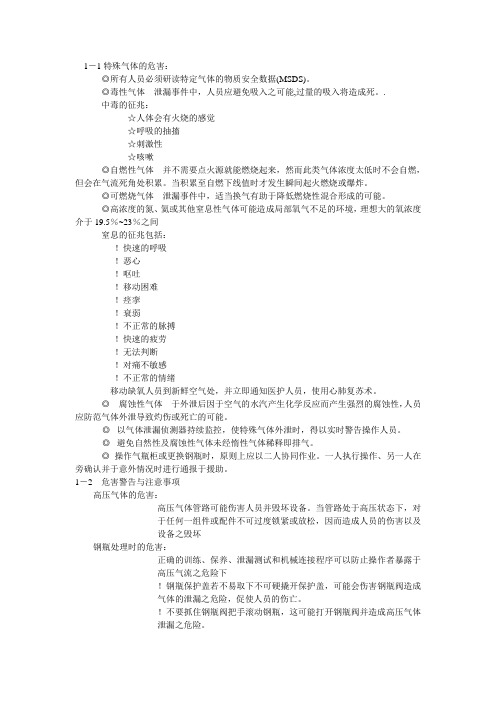

1－1特殊气体的危害：◎所有人员必须研读特定气体的物质安全数据(MSDS)。

◎毒性气体泄漏事件中，人员应避免吸入之可能,过量的吸入将造成死。

.中毒的征兆：☆人体会有火烧的感觉☆呼吸的抽搐☆刺激性☆咳嗽◎自燃性气体并不需要点火源就能燃烧起来，然而此类气体浓度太低时不会自燃，但会在气流死角处积累。

当积累至自燃下线值时才发生瞬间起火燃烧或爆炸。

◎可燃烧气体泄漏事件中，适当换气有助于降低燃烧性混合形成的可能。

◎高浓度的氮、氦或其他窒息性气体可能造成局部氧气不足的环境，理想大的氧浓度介于19.5％~23％之间窒息的征兆包括：！快速的呼吸！恶心！呕吐！移动困难！痉挛！衰弱！不正常的脉搏！快速的疲劳！无法判断！对痛不敏感！不正常的情绪移动缺氧人员到新鲜空气处，并立即通知医护人员，使用心肺复苏术。

◎腐蚀性气体于外泄后因于空气的水汽产生化学反应而产生强烈的腐蚀性，人员应防范气体外泄导致灼伤或死亡的可能。

◎以气体泄漏侦测器持续监控，使特殊气体外泄时，得以实时警告操作人员。

◎避免自然性及腐蚀性气体未经惰性气体稀释即排气。

◎操作气瓶柜或更换钢瓶时，原则上应以二人协同作业。

一人执行操作、另一人在旁确认并于意外情况时进行通报于援助。

1－2 危害警告与注意事项高压气体的危害：高压气体管路可能伤害人员并毁坏设备。

当管路处于高压状态下，对于任何一组件或配件不可过度锁紧或放松，因而造成人员的伤害以及设备之毁坏钢瓶处理时的危害：正确的训练、保养、泄漏测试和机械连接程序可以防止操作者暴露于高压气流之危险下！钢瓶保护盖若不易取下不可硬撬开保护盖，可能会伤害钢瓶阀造成气体的泄漏之危险，促使人员的伤亡。

！不要抓住钢瓶阀把手滚动钢瓶，这可能打开钢瓶阀并造成高压气体泄漏之危险。

！绝不可用另一种型式的气瓶取代在气柜（架）中特定的型式的钢瓶，不兼容的气体可能导致火灾、爆炸极度腐蚀或毒性混合，并可能造成人员伤亡或死亡。

电力的伤害：本设备电源系统使用AC110V 60Hz，触电可能造成人员受伤或死亡。

一、概述随着科学研究和工业生产的不断发展，空气净化与实验室装备不段完善已日逾广泛应用于电子、化工、冶金、轻工医药、食品、精密仪器、仪表、医院、科研、检疫、防疫等各个行业并成为提高产品质量的重要措施之一。

我厂系实验室家具设备专业生产厂家，产品包括超净工作台、风淋室、通风柜、气瓶柜、中央实验台、边台、干燥箱、培养箱净化单元各种设备专用层流罩及各种初、中、高效过滤器，并可承接用户需求设计，制造各类特殊用途的净化设备，实验室设备，以便更好的满足省内外各行业生产、科研的需要。

二、性能及用途本厂生产的智能型气瓶柜，是一种全智能控制，自动报警自动抽气排气、气瓶储存柜对液化气、煤气、一氧化碳、二氧化碳、乙炔、甲烷、烟雾等气体具有自动识别报警装置。

本产品分为单瓶装、双瓶装、三瓶装、多瓶等。

它广泛应用在半导体工业，科研单位、高专院校、厂矿企业，化工、冶提纯、磁性材料、微生物研究、检疫、防疫等部门。

三、产品介绍1、柜体门板采用1.5mm厚全钢优质冷轧钢板，经耐酸洗磷化防锈处理后，表面耐蚀环氧树脂喷涂。

2、配置气体自动检测报警装置，当柜内的设定气体浓度达到预设值时，报警器自动报警。

3、气体检测探头采用进口高灵敏度感应探头，有多种规格，可满足不同气体的使用要求。

4、人性化设计，全新微电脑控制技术，集时间显示，功能设定，全自动运行，险情报警，自动消除，定时排风，智能控制于一身。

四、控制系统使用说明控制系统分为小时键，分钟键，功能键与定时键四个按键。

当设备接通电源后，显示器开通。

时间显示器开始工作1、小时键：小时键用来调节小时数字，当按下小时键时，时间显示器开始闪烁，这时表示小时开始进入设定状态，按住小时键，显示器小时设定从零到二十四可做任意调节设定。

2、分钟键：分钟键用来调节分钟数字，在显示器闪烁的情况下当按下分钟键时，时间显示器开始闪烁，这时表示分钟开始进入设定状态，按住分钟键，显示器分钟设定从零到五十九可做任意调节设定。

5万m3稀油密封干式煤气柜使用说明书3南京5万m稀油密封干式煤气柜使用说明书编写人:赵学章审核人:袁福贵批准人:赵璐鞍钢金属结构设计研究所 2004年3月11日一、稀油密封干式煤气柜简介1 柜体结构形式简介3南京钢厂新建5万m稀油密封干式煤气柜，柜本体是一个容积可变的正20边的低压钢结构容器。

主要由底板、侧板与立柱、柜顶和可升降的活塞等部分构成，详见煤气柜结构示意图1。

柜底四周设有底部油沟，活塞外周设有油槽，在油槽内设有活塞密封机构。

密封油下流量的大小由滑板控制，使其油压与活塞下部储气压力相平衡而进行密封煤气。

密封油通过泵循环使用。

柜体外设有环行平台。

各层平台之间设有斜梯，便于操作人员进行维修，在柜顶部的周边设有排气口，并在柜顶和柜体上部的周边设置采光窗，以满足气柜活塞上部空间的通风和采光要求。

另外，在柜体外部设有电梯一座，可直达气柜的柜顶，在柜顶气楼内设置有内部升降机一套，供操作人员由柜顶平台进出活塞平台，进行生产维护工作，并设有救助装置，供在特殊情况下使用，详见煤气柜内部结构示意图2。

柜体活塞环梁等主要构件全部采用焊接钢结构。

柜底板、侧板和活塞板要求有严格的气密性，在柜运行中绝对严密，不允许任何部位泄漏煤气。

2 主要技术指标及结构参数2.1 主要技术指标3公称容积:50000m3 实际容积:53187 m利用系数:0.9储气压力:8000Pa储气介质:焦炉煤气储气温度:?50? (饱和气体)最大升降速度:<1.5m/min13煤气吞吐量:平均30000m/h3最大90000m/h2.2 结构参数3公称容积:50000m3 实际容积:53187 m形式:正20边形边长:5.9m立柱:20根外接圆直径:37.715m 内切圆直径:37.215m 侧板高度:56.909m 高径比H/D:1.509 活塞行程:48.4m导轨面间直径:37.650m 活塞直径:35.750m 柜顶架直径:37.650m 底板厚度:5mm侧板厚度:6mm柜顶板厚度:3mm活塞底板厚度:5mm上下导辊:各20个走道平台:4层2柜底面积:1098.9m2供油装置:3套上部组合式油箱:3个防回转装置:2套吹扫放散管: 3根安全放散管: 4根紧急放散管: 1根外部电梯: 载重量:500kg (,人)升降速度:0.5m/s轿厢尺寸:1000×950mm内部升降机: 载重量:250kg (3人)升降速度:0.3m/s吊笼规格:内径约,m，高,.9m3 密封油及工艺系统3.1 密封油的选择活塞式气柜的密封，是借助保持活塞油槽一定的油位高度来达到的。

一、开机接通电源，机器自检，一般可燃气体报警器蜂鸣5-10秒；氧气报警器需要蜂鸣15秒左右。
