实验室供气系统规划设计和注意事项一、实验室供气方式根据SLD中检实验室技术的设计经验所知，实验室供气系统按其供应方式可分为集中供气和分散供气两大类。

（1）集中供气原理：是将各种实验分析仪器需要使用的各类气体钢瓶，全部放置在实验室以外独立的气瓶间内，进行集中管理。

①集中供气方式：各类气体从气瓶间以管道输送形式，按照不同实验仪器的用气要求输送到每个实验室不同的实验仪器上。

②整套系统包括：气源集合压力控制部分(汇流排)、输气管线部分(EP级不锈钢管)、二次调压分流部分(功能柱)以及与仪器连接的终端部分(接头、截止阀)。

③整套系统要求：具有良好的气密性、高洁净度、耐用性和安全可靠性，能满足实验仪器对各类气体不间断连续使用的要求，并且在使用过程中根据实验仪器工作条件对整体或局部气体压力、流量进行全量程调整以满足不同的实验条件的要求。

④集中供气优点：可实现气源集中管理，远离实验室，保障实验人员的安全；⑤集中供气缺点：供气方式缺点是供气管道长，导致浪费气体，开启或关闭气源要到气瓶间，使用欠方便。

（2）分散供气：是将气瓶或气体发生器分别放在各个仪器分析室，接近仪器用气点。

①分散供气优点：使用方便，节约用气，投资少；②分散供气缺点：但由于气瓶接近实验人员，安全性欠佳；③分散供气要求：一般要求采用防爆气瓶柜，并待报警功能与排风功能。

④报警器分类：报警器分为可燃性气体报警器及非可燃性气体报警器。

⑤气瓶柜要求：气瓶柜应设有气瓶安全提示标志，气瓶安全固定装置。

二、实验室用气体种类①常用气体: 有压缩空气、精密仪器使用的高纯气体、化学反应实验使用的实验气体(如：氯气)及辅助实验使用的煤气等。

②高纯气体：原子吸收、气质联用、气相色谱、ICP等精密仪器使用的高纯气体主要有惰性气体(如：氦气、氩气)、不燃气体(如：二氧化碳、氮气)、易燃气体(如：氢气、乙炔)、助燃气体(如：氧气)等。

③气体来源：实验室用气除了个别可由气体发生器提供，其它常用气体主要由气体钢瓶提供。

气瓶柜安全操作及保养规程气瓶柜是一种专门存放气瓶的设备，其安全操作和保养对于保障工作环境和作业人员的安全至关重要。

本文将从气瓶柜的使用、存放和保养等方面，为大家介绍气瓶柜的安全操作规程和保养规程。

气瓶柜的使用1.选择合适的气瓶柜–检查气瓶柜的大小、防火等级、容量等参数是否符合使用要求。

–需要对特殊气体进行分离储存时，需要选择具有隔板或隔层的气瓶柜。

–合理规划气瓶柜的布局，保证通风与防火的效果。

2.加载气瓶–在将气瓶放入气瓶柜之前，需要检查气瓶的压力表是否正常，并且检查气瓶和阀门漏气。

–气瓶应垂直放置，并确保支撑牢靠、稳固，避免气瓶的滚动和倾斜。

–按照各类气体的特性，选择合适的存放标识。

3.气瓶柜的开启和关闭–气瓶柜门的开启和关闭应轻柔缓慢，并保证气瓶和附件未摆动。

–开启气瓶柜门时，应注意后方走道是否有行人，以免砸伤人员或造成行人滑倒。

气瓶柜的存放1.存放环境–气瓶柜应该安置在通风、干燥、无火源、无阳光直射的场所。

–禁止将气瓶放置在通风不良的不锈钢柜内或封闭的小隔间内。

–禁止将气瓶放置在楼梯口、出入口、高温、潮湿或有风险的场所。

2.存放标识–气瓶柜上应粘贴有气瓶种类、数量和危险性等标签。

–标签需醒目、易识别，避免混淆运用和交错存放造成危险事故。

气瓶柜的保养1.检查气瓶柜–定期对气瓶柜进行巡视检查，确保气瓶柜的密封性、通风性和结构的稳定性。

–发现问题时及时进行维护，确保使用安全、有效和长期。

2.清洗气瓶柜–定期对气瓶柜内的灰尘、污垢进行清洗和保养。

–清洗过程中，禁止使用含有火源和易燃物质的清洁剂或化学药品。

3.气瓶柜的润滑–定期对气瓶柜内的润滑部件（比如锁头、合页等）进行润滑处理，确保气瓶柜的开启和关闭顺畅平稳。

总结气瓶柜是存放气瓶的专门设备，其使用和保养对于保障工作环境和作业人员的安全至关重要。

在气瓶柜的使用中，需要选择合适的气瓶柜、注意气瓶的存放标识、正确开启和关闭气瓶柜门。

在保养方面，需要定期检查和维护气瓶柜，注意清洗和润滑处理，确保气瓶柜的安全、有效和长期使用。

智能型全钢气瓶柜技术资料一、简介本产品是专为现代实验室、化验室和其它室内使用气瓶的单位设计制造的.同时也是实验室正规划、系列化和标准化的必要条件.为确保实验室科研人员的人身安全和身心健康,防止有害气体泄露、燃爆等事故发生,我们采用高新的电子技术设计设置气体泄漏自动声光报警并自动排风(也可手动排风)等装置,并且还具有可任意设定时间循环控制周期性自动排风功能.二、气瓶柜的安装安装本柜时,要靠墙壁放置,调整四个地脚把柜体调至水平.出气管最好从两侧出入,排风管接头要可靠连接,用Ф100mm的管路接到室外或排气道,排风管应有一定的防腐抗氧化能力,应有防止室外灰尘及雨水流入气瓶柜的措施.最后把气瓶柜的电源插头插在安装有地线的220V50Hz交流电源插座上.此时,打上气瓶柜的电源开关,电源指示灯亮,表示电源已接通.气瓶柜可实时投入使用.三、气瓶的安装方法禁止将装有不同类气体的气瓶放置在同一个柜内，气瓶放入柜内后,要将气瓶固定带拉紧以使气瓶不能摆动,再将配套的气压可靠装好并可靠接通管路,调整所需压力,最后将柜门关好. 本柜采用速开按键锁,当出现意外情况时可迅速打开柜门. 深圳天达信气瓶柜不设置门锁以防止出现意外情况时,不能及时开门.四、使用方法使用前,请先预置好数显时间自动控制器的T1和T2的时段、时间,通电后不可更改.通电后T1开始进行计时,指示灯为OFF,排风机不工作,当T1到达时,ON指示灯亮, T2计时开始,同时排风机开始工作,当T2到达时,OFF指示灯亮,排风机停止工作, T1开始进行计时,如此重复以上过程进行转换. 打上气瓶柜的电源开头,电源指示灯亮,表示电源已接通.此时时间自动控制器的开始工作计时,近预先设定的控制时间对排风机进行全自动控制开启.同时,在”嘀”的一声蜂鸣后,可燃气体泄漏报警器进入监测报警状态,如柜内的可燃气体浓度达到或超过设定的报警浓度(通常为气体爆炸浓度下限的25%)时,进入报警状态,红色报警灯亮,蜂鸣器发出断续报警鸣声,同时自动打开排气扇排走可燃气体,当柜内可燃气体浓度下降到低于报警设定的浓度时,报警声、光停止,报警器回复到正常监测状态. 本柜还设有风机开关,可进行手动控制排风.每次开门之前请先进行手动控制排风1分钟,然后开门使用,避免事故发生.五、产品型号规格深圳天达信TQP系列气瓶柜,产品规格有内装1—3瓶,也可根据客户的要求进行专门设计制作. 全钢结构规格尺寸600*500*1900; 900*500*1900; 1100*500*1900.六、使用注意事项及维护１.要将同一类气体的气瓶放置在同一个柜内,绝对不能混放. ２.安装气瓶柜时,要靠墙放置,并且要调整至水平. ３.每周对报警器做一次检验,通常用打火机以不点火方式对进气孔附近释放出气体,并持续几秒钟,报警器响应并立即发出声光报警,否则为不正常,应请专业人员检查维修.(注意:试验时,千万不能用大量高浓度气体直接喷在报警器内部传感器上,以免烧坏传感器.) ４.要保持柜内清洁,经常清除传感器进气孔的灰尘或其它污物.。

➢实验室气路气瓶间设计要求1.气瓶间采用300mm厚的实心墙，安装防爆门，设置防爆窗;2、室内电气设备应具有防爆功能;3.排气扇的安装应始终保持良好的通风实验室气瓶间气路铺设标准1.输送干气体的管道应水平安装。

输送湿气体的管道应具有不小于0.3%的坡度，并倾斜至冷凝水收集器。

2.氧气管道和其他气体管道可敷设在同一框架上，间距不小于0.25米，氧气管道应在氧气管道以外的其他气体管道上方。

3.氢气管道与其可燃气体管道平行敷设时，其间距不得小于0.50m交叉敷设时，间距不应小于0.25米..分层敷设时，氢气管道应位于上方。

室内氢气管道不应铺设在沟渠中或直接掩埋。

不要穿过不适合氢气的房间。

4.气体管道不应与到店的电缆和线路铺设在同一框架上。

5.气体应采用无缝钢管。

气体纯度大于或等于99.99% 气体的管道应为不锈钢管、铜管或无缝钢管。

6.管道和设备的连接部分应使用金属管。

对于非金属软管，应使用聚四氟乙烯管和聚氯乙烯管代替乳胶管。

7.阀门和附件材料:氢气和气体管道不得使用铜材料。

其他气体管道可由铜、碳钢、可锻铸铁和其他材料制成。

➢气瓶柜的存放及安全使用注意事项(1)气瓶柜必须存放在阴凉、干燥、严禁明火、远离热源的房间，并且要严禁明火，防曝晒（其要求见第一节）。

除不燃性气体外，一律不得进入实验楼内。

使用中的气瓶要直立固定在专用支架上。

(2)搬运气瓶柜要轻拿轻放，防止摔掷、敲击、滚滑或剧烈震动。

搬前要戴上安全帽，以防不慎摔断瓶嘴发生事故。

钢瓶必须具有两个橡胶防震圈。

乙炔瓶严禁横卧滚动。

(3)气瓶柜应按规定定期作技术检验、耐压试验。

(4)易起聚合反应的气体钢瓶，如乙烯、乙炔等，应在储存期限内使用。

(5)高压气瓶的减压器要专用，安装时螺扣要上紧（应旋进7圈螺纹，俗称吃七牙），不得漏气。

开启高压气瓶时操作者应站在气瓶出口的侧面，动作要慢，以减少气流摩擦，防止产生静电。

(6)氧气瓶及其专用工具严禁与油类接触，氧气瓶不得有油类存在。

实验室产品介绍一、产品分类(全钢结构、钢木结构、铝木结构、全木结构)1、中央实验台2、边台3、通风柜4、天平台5、仪器台6、药品柜7、器皿柜7、气瓶柜等多种实验室系列专用产品8、办公家具(板式、实木、沙发、椅子）主营对象：化工、制药、环保、医院、食品、科研机构及高等院校等。

二、产品介绍1、中央实验台（全钢结构、钢木结构、铝木结构、全木结构)I. 全钢结构中央实验台:台面:采用美国威盛亚12.7mm厚实芯理化板，表面经技术处理，光滑无毛孔，耐酸碱、防腐蚀、边缘加厚至25。

4mm，铣边处理,并在台面下方开有滴水沿。

台面耐腐蚀、防水均达到实验室行业优质标准。

·柜体:主体结构采用固定式金属柜体直接支撑台面。

柜体及框架采用1.2mm厚优质冷轧钢板，柜体内设一层活动搁板,搁板采用1。

2mm厚优质冷轧钢板，外经酸洗磷化后环氧树脂静电粉沫喷涂。

实验柜底板为整片式设计，柜体后背板可拆。

·门、抽屉面：采用1。

2mm厚优质冷轧钢板,表面经去脂磷化后静电粉沫喷涂,结构为双层中空加筋式。

抽屉内无外露铆钉及螺丝。

·滑轨：采用德国海福乐三节静音滚珠滑轨.·铰链：采用德国海福乐优质铰链,开启110°至175°。

·拉手：采用一体成型式槽拉手或不锈钢拉手，整体美观。

·水槽:采用实验室专用科恩品牌，水池为PP水槽，耐酸碱，规格为500*400*300mm。

·化验水咀：采用钢制三口白色水龙头，水嘴为尖嘴型,高头、单口360度旋转，便于多用途使用,可拆卸清洗阻塞。

具有缓压作用;表面环氧树脂喷涂，陶瓷阀芯；出水可拆卸，内有成型螺纹，可方便连接循环等特殊用水水管.·落水装置：采用PP防虹吸瓶式存水器,具有堵臭及防止水管阻塞的功能，并易拆卸保养。

·双面试剂支架：立柱采用上海宝钢A3方钢型材焊接成型，规格为：40*100*1。

5mm，表面经EPOXY粉体喷涂处理,结构牢固可靠,防腐性能良好,外表美观。

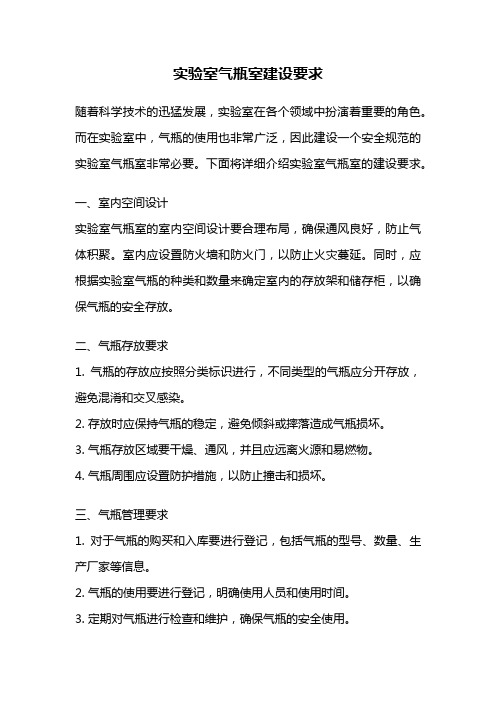

实验室气瓶室建设要求随着科学技术的迅猛发展，实验室在各个领域中扮演着重要的角色。

而在实验室中，气瓶的使用也非常广泛，因此建设一个安全规范的实验室气瓶室非常必要。

下面将详细介绍实验室气瓶室的建设要求。

一、室内空间设计实验室气瓶室的室内空间设计要合理布局，确保通风良好，防止气体积聚。

室内应设置防火墙和防火门，以防止火灾蔓延。

同时，应根据实验室气瓶的种类和数量来确定室内的存放架和储存柜，以确保气瓶的安全存放。

二、气瓶存放要求1. 气瓶的存放应按照分类标识进行，不同类型的气瓶应分开存放，避免混淆和交叉感染。

2. 存放时应保持气瓶的稳定，避免倾斜或摔落造成气瓶损坏。

3. 气瓶存放区域要干燥、通风，并且应远离火源和易燃物。

4. 气瓶周围应设置防护措施，以防止撞击和损坏。

三、气瓶管理要求1. 对于气瓶的购买和入库要进行登记，包括气瓶的型号、数量、生产厂家等信息。

2. 气瓶的使用要进行登记，明确使用人员和使用时间。

3. 定期对气瓶进行检查和维护，确保气瓶的安全使用。

4. 对于损坏或过期的气瓶要及时淘汰和报废，不得继续使用。

四、安全防护设施1. 室内应设置气瓶泄漏报警器，并与实验室的系统联动，及时发出报警。

2. 室内应设置紧急停气按钮，以便在发生危险情况时能够及时切断气源。

3. 室内应设置紧急疏散通道和安全出口，确保在紧急情况下人员能够快速撤离。

4. 室内应设置灭火器和灭火器箱，以备发生火灾时及时灭火。

五、培训和教育1. 所有使用实验室气瓶的人员都应接受相关培训，了解气瓶的安全使用方法和注意事项。

2. 培训内容包括气瓶的存放、使用、维护和紧急处理等方面的知识。

3. 定期进行安全教育，提高实验室人员的安全意识和应急处理能力。

六、定期检查和维护1. 定期对实验室气瓶室进行安全检查，检查气瓶的存放是否符合要求，防护设施是否完好。

2. 对气瓶进行定期检验，确保气瓶的安全性能和使用寿命。

3. 对气瓶室的通风设施进行定期维护，确保通风效果良好。

气瓶柜放置要求法规一、引言气瓶柜是专门用来存放和保护气瓶的设备，广泛应用于化工、医疗、实验室等领域。

为确保气瓶的安全使用，各国都制定了相关的法规和标准，规定了气瓶柜的放置要求。

本文将重点介绍气瓶柜放置要求的法规和标准。

二、国际法规与标准1. OSHA标准美国职业安全与健康管理局（OSHA）制定了一系列标准来保护工人的安全和健康。

其中，OSHA标准1910.101规定了气瓶柜的放置要求，包括但不限于以下几点：（1）气瓶柜应设置在通风良好的区域，远离火源和可燃物；（2）气瓶柜应稳固地固定在地面上，以防止倾倒和碰撞；（3）气瓶柜内的气瓶应按照规定的方法进行分类、标识和存放。

2. EN标准欧洲标准化委员会（CEN）制定了一系列标准来规范气瓶柜的设计、制造和使用。

其中，EN 14470-2标准规定了气瓶柜的放置要求，包括但不限于以下几点：（1）气瓶柜应设置在通风良好的区域，远离火源和热源；（2）气瓶柜应稳固地固定在地面上，以防止倾倒和碰撞；（3）气瓶柜内的气瓶应按照规定的方法进行分类、标识和存放。

三、国内法规与标准1. GB标准中国国家标准化管理委员会（SAC）制定了一系列标准来规范气瓶柜的设计、制造和使用。

其中，GB/T 13550-2019标准规定了气瓶柜的放置要求，包括但不限于以下几点：（1）气瓶柜应设置在通风良好的区域，远离火源和热源；（2）气瓶柜应稳固地固定在地面上，以防止倾倒和碰撞；（3）气瓶柜内的气瓶应按照规定的方法进行分类、标识和存放。

2. 安监部门规定中国国家安全生产监督管理总局（SAWS）也发布了一系列规章制度和通知，对气瓶柜的放置要求进行了明确规定。

根据《特种设备安全监察条例》，气瓶柜的放置要求包括但不限于以下几点：（1）气瓶柜应设置在通风良好、防火设施完备的区域；（2）气瓶柜的安装位置应远离易燃易爆物品和高温区域；（3）气瓶柜内的气瓶应按照规定的方法进行分类、标识和存放。

四、气瓶柜放置要求的重要性气瓶柜放置要求的制定，旨在确保气瓶的安全使用和防止事故发生。

实验室常⽤设施简介⼀、铝⽊（圆型）实验台此系列实验台柜体采⽤优质铝合⾦型材，表⾯经过特殊化学处理，再利⽤ABS⼯程塑料接插件连接⽽成。

柜架设计整体连接并可拆卸，其整体实验台台⾯上可根据实验要求随意搭配，如加装药品架、专⽤试剂架、⽓体考克、抽风装置等。

台⾯板可选实⼼理化板、贴⾯理化板或防⽕板等。

本系列实验台款式美观⼤⽅，承载能⼒强，易安装拆卸使⽤寿命长等优点。

中央实验台材料标准：1、台⾯：美国WILSONART实芯理化板，耐强酸碱；美国WILSONART耐蚀理化板，耐强酸碱；美国WILSONART热弯防⽕板。

2、柜⾝：采⽤三聚氰胺浸渍板，厚16mm（18mm）；柜门美国WILSONART防⽕贴板。

3、⽔槽: 采⽤⼈造⽯⽔槽；PPR⽔槽。

4、地脚: 采⽤进⼝耐蚀注塑专⽤柜脚，⾼度可调。

⼆、钢⽊实验台1、框架: 采⽤40mm60mm2.8mmSS440钢管焊接，表⾯经EPOXY喷涂处理。

2、台⾯: 外表采⽤贴⾯理化板，0.9mm厚，基材为A级刨花板，25mm厚，内表⾯贴平衡板0.6mm厚。

3、门板、⽃⾯板: 外表采⽤防⽕板贴⾯，0.7mm厚，基材为A级刨花板，18mm厚，内表⾯贴平衡板0.6mm厚。

4、柜体板: 采⽤三聚氰胺防潮板，18mm厚。

5、封边条: 采⽤PVC封边条，门板、⽃⾯板封边条2mm厚，柜体及其他均为1mm厚。

所有板件均全封边处理。

6、轨道: 采⽤双⽚组合划轨，可承重35。

7、铰链: 采⽤弹簧铰链。

8、拉⼿: 采⽤C型拉⼿，不锈钢。

9、调整脚、踢脚板: 采⽤PVC调整脚、踢脚板，可调⾼度。

三、全钢实验台1、台⾯: 12.7mm美国进⼝实芯理化板。

2、柜体:⽇本镀锌钢板（颜⾊可根据实验室不同需求进⾏调⾊）。

3、铰链: 采⽤德国HETTICH110度⼆段式⾦属铰链。

4、滑轨: 采⽤德国HETTICH钢制导轨。

5、抽屉及门板把⼿: 采⽤⽇本镀锌钢板⼀体成型，⼀字型拉⼿。

6、试剂架: 6mm镀锌⽅钢设计，搁架为6mm格化板玻璃，⽅钢内部可⾛电线。

实验室的安全管理及气瓶的使用存放一、实验室的安全管理实验室是科研、教学和生产中进行实验与研究的场所，因此实验室的安全管理至关重要。

合理的实验室安全管理能够有效预防和减少事故的发生，保障人员的生命安全和实验设备的正常运转。

下面将介绍实验室安全管理的主要内容：1.安全责任制度：实验室应设立安全管理负责人，明确他的职责和权限，并制定相关的安全责任制度。

实验室负责人要树立安全生产意识，加强全员安全教育培训，确保每位实验人员都具备基本的安全知识和技能。

2.安全规章制度：实验室要建立完善的安全规章制度，明确各项安全操作规程和操作流程。

实验人员必须遵守实验室的各项安全规章制度，不得擅自操作或违规操作，确保实验室的安全运行。

3.安全设施与装备：实验室要配备完善的安全设施和装备，包括灭火器、应急照明、护目镜、防护手套等。

并定期对这些设施和装备进行检查、维护和更换，确保其正常使用。

4.安全监测和报警系统：实验室应建立监测和报警系统，包括气体泄漏报警系统、火灾报警系统等。

及时发现和处置实验室内的危险情况，确保实验室的安全。

5.实验室布局和通道设置：实验室的布局应合理，通道要宽敞流畅，易于疏散。

各个实验区域要分隔开来，避免相互干扰和交叉感染。

6.实验室用电安全：实验室中的电器设备要符合国家相关标准，定期检查电线和插座的正常工作，严禁乱拉乱接电线。

应将电源关闭后才能进行电器设备的维修和检修。

7.化学品管理：实验室要严格管理化学品，建立化学品台帐，确保化学品的购进、存放和使用符合相关法律法规。

将危险化学品进行分类存储，避免不同性质的化学品相互混合。

8.实验操作人员的安全保护：实验人员在实验操作过程中必须做好自身的安全防护，包括佩戴防护设备、注意实验室内的危险品标识、遵循操作规程等。

以上是实验室安全管理的主要内容，实验室的安全管理还是一个复杂的系统工程，要求全员参与，切实加强安全意识和安全培训，严格执行各项安全规章制度。

二、气瓶的使用存放气瓶是实验室中常用的一种用于贮存和输送气体的容器，主要用于化学实验、物理实验和生物实验等领域。
