铁路隧道火灾探测器应用研究张燕;王学林;王文伟【摘要】通过分析各类火灾探测器在隧道应用的优缺点，并通过小尺寸实验平台对铁路隧道运动列车车厢火灾的探测进行研究，结合探测器工作原理对实验过程中探测器的响应特性进行分析，有效地实现火灾目标探测，为铁路隧道火灾探测器的选型提供参考。
【期刊名称】《中国铁路》【年(卷),期】2015(000)012【总页数】4页(P28-31)【关键词】铁路隧道;火灾探测器;图像型火焰探测器;红外/紫外火焰探测器【作者】张燕;王学林;王文伟【作者单位】中铁二院工程集团有限责任公司，四川成都，610031;中铁二院工程集团有限责任公司，四川成都，610031;中铁二院工程集团有限责任公司，四川成都，610031【正文语种】中文【中图分类】U45隧道火灾虽然是一种小概率事件，可是一旦发生，将给铁路运输造成重大损失。
截至2014年底，我国已建成高速铁路大于10 km的特长隧道就有8座，且隧道分布区域广阔、所处环境和地质情况复杂对隧道火灾探测提出了新的要求。
资料显示，铁路隧道火灾主要为隧道内电气设备火灾和列车火灾两类，在这两类事故中，以列车火灾发生概率较高。
因此本文针对铁路隧道列车发生火灾时，由于列车快速运动，参考时速可达到160 km以上，列车带动火源快速移动，火源在探测器视野内存在时间极短，需要有效探测火灾，并对火灾探测器进行选型研究。
隧道常常在远离城市的山区，隧道火灾是特殊的室内火灾，隧道火灾探测器的选择需要综合各方面因素，才能有效地实现火灾探测目标，隧道工程中的火灾探测器应用情况见表1。
隧道中常用的火灾探测器按其探测目标的不同主要分为两类：一是感温探测器，二是感火焰探测器（含图像型火灾探测器），其比较见表2。
其他类型的火灾探测器，譬如烟雾火灾探测器，由于隧道内粉尘多、湿度高、风速大、空气质量差等原因导致烟雾探测器在隧道中完全无法使用，气体火灾探测器也存在同样问题。
一方面狭长空间使得烟气流在隧道内形成“烟囱效应”，隧道内空气流速较大，另一方面列车在隧道内高速行驶时，形成的活塞效应使得隧道内空气运动进一步加剧，此外隧道内的通风排烟系统也会影响隧道内空气流场分布，使隧道内的烟、气流形成湍流，“火灾气体”、“烟”等火灾参量无法被火灾探测器检测到。
⽕焰探测器和图像型⽕灾探测器的设置
2 探测器的探测视⾓内不应存在遮挡物。
3 应避免光源直接照射在探测器的探测窗⼝。
4 单波段的⽕焰探测器不应设置在平时有阳光、⽩炽灯等光源直接或间接照射的场所。
条⽂说明（省略）
条⽂说明
注：
1.安装⽕焰探测器或图像型⽕灾探测器的空间应尽量避免强光源存在，如有窗户等设施，⽆法避免阳光射⼊，应避免阳光直接照射探测器的探测窗⼝。
探测器不宜正对着窗⼝安装，可采⽤在侧⾯墙壁安装或在窗⼝⽅向墙壁或顶部吊装，同时应使探测窗⼝避开阳光照射，见上图。
2.应注意由于点型⽕焰探测器在其视⾓中⼼和边缘部分对⽕焰的响应阈值不同（边缘部分灵敏度降低），因此其保护⾯积通常并⾮扇形。
在右图所⽰的扇形中，⿊⾊填充部分为该点型⽕焰探测器可保护范围，红⾊部分为未保护范围。
根据《特种⽕灾探测器》GB 15631-2008和《点型
紫外⽕焰探测器》GB 12791-2006的规定，视⾓边缘处探测距离不应⼩于中⼼处探测距离的
，点型红外⽕焰探测器的视锥⾓应不⼩于45°，点型紫外⽕焰探测器的视锥⾓应不⼩于60°。
在标准规定的条件下，探测器应在30s内发出报警信号，发出报警信号时探测器与⽕焰中⼼距离超过25m时为I级灵敏度，17～25m时为II级灵敏度，12～17m时为III级灵敏度。
3.⽕焰探测器和图像型⽕灾探测器应按照企业设计⼿册合理确定探测器的探测视⾓、探测距离及安装⾼度，以保证探测区域得到有效保护。

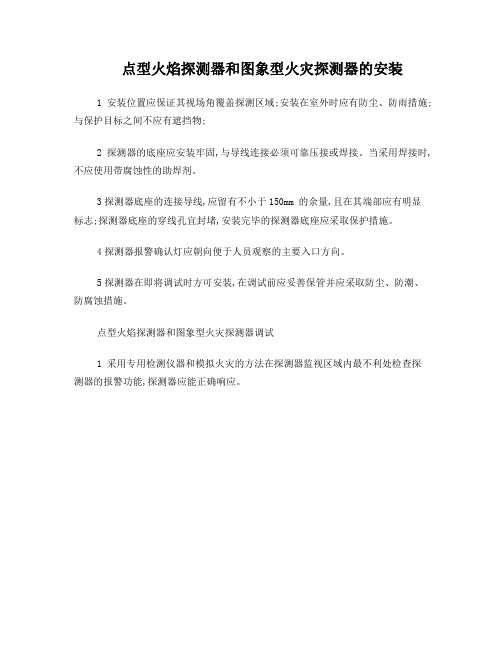

点型火焰探测器和图象型火灾探测器的安装
1 安装位置应保证其视场角覆盖探测区域;安装在室外时应有防尘、防雨措施;与保护目标之间不应有遮挡物;
2探测器的底座应安装牢固,与导线连接必须可靠压接或焊接。
当采用焊接时,不应使用带腐蚀性的助焊剂。
3探测器底座的连接导线,应留有不小于150mm 的余量,且在其端部应有明显
标志;探测器底座的穿线孔宜封堵,安装完毕的探测器底座应采取保护措施。
4探测器报警确认灯应朝向便于人员观察的主要入口方向。
5探测器在即将调试时方可安装,在调试前应妥善保管并应采取防尘、防潮、防腐蚀措施。
点型火焰探测器和图象型火灾探测器调试
1 采用专用检测仪器和模拟火灾的方法在探测器监视区域内最不利处检查探
测器的报警功能,探测器应能正确响应。
