线型光束图像感烟火灾探测器The manuscript was revised on the evening of 2021线型光束图像感烟火灾探测器1、概述线型光束感烟火灾探测器（简称光截面探测器），是一种智能型感烟火灾探测器，采用光截面图像感烟火灾探测技术，适用于大空间和其它特殊空间场所。

它可对被保护空间实施任意曲面式覆盖，具有分辨发射光源与干扰光源的能力。

由发射器和接收器组成，使用时每只接收器可对应多只发射器，发射器的数量根据现场情况确定。

光截面探测器采用非接触式探测，具有防尘、防潮、防腐蚀功能，对环境因素适应能力强（灰尘、潮湿、温度、一般腐蚀性气体或防爆场所等），可用于环境恶劣的工业场所。

以科大立安LA100型火灾安全监控系统为例，其探测器型号有：LIAN-GM030、LIAN-GM060、LIAN-GM100。

2、外形图及尺寸3、技术规格4、设计选型设计中选用光截面火灾探测器时，遵循如下的原则进行：根据实际探测距离L，从技术规格表中选择适当型号的探测器；根据探测器的保护角度，确定光截面接收器的布置方法和数量；根据相应的距离因子（K1、K2 ），计算探测器的视场范围；水平视场范围：D h = L * K1 ；垂直视场范围：D v = L * K2；根据发射器的间距d不超过10米的原则，计算发射器的数量n ，n = （D / d） + 1，如计算值为小数，按四舍五入取整；单层安装时，发射器的数量：n = （D h / d） + 1；在高度大于12m时，宜采用二层安装。

例如，如图3-4所示，如果现场的实际距离为70米，则接收器和发射器的型号为GMR100和GMT100，接收器的视场范围D h=70 * =28m，（D h / d）+1=（28/10）+1=，则发射器的数量n为4只。

5、安装与接线接线每只发射器接入一根电源线。

每只接收器接入一根视频同轴线缆和一根电源线。

基本安装方式发射器与接收器相对安装在保护空间的两端。

⽕焰探测器和图像型⽕灾探测器的设置
2 探测器的探测视⾓内不应存在遮挡物。

3 应避免光源直接照射在探测器的探测窗⼝。

4 单波段的⽕焰探测器不应设置在平时有阳光、⽩炽灯等光源直接或间接照射的场所。

条⽂说明（省略）
条⽂说明
注：
1.安装⽕焰探测器或图像型⽕灾探测器的空间应尽量避免强光源存在，如有窗户等设施，⽆法避免阳光射⼊，应避免阳光直接照射探测器的探测窗⼝。

探测器不宜正对着窗⼝安装，可采⽤在侧⾯墙壁安装或在窗⼝⽅向墙壁或顶部吊装，同时应使探测窗⼝避开阳光照射，见上图。

2.应注意由于点型⽕焰探测器在其视⾓中⼼和边缘部分对⽕焰的响应阈值不同（边缘部分灵敏度降低），因此其保护⾯积通常并⾮扇形。

在右图所⽰的扇形中，⿊⾊填充部分为该点型⽕焰探测器可保护范围，红⾊部分为未保护范围。

根据《特种⽕灾探测器》GB 15631-2008和《点型
紫外⽕焰探测器》GB 12791-2006的规定，视⾓边缘处探测距离不应⼩于中⼼处探测距离的
，点型红外⽕焰探测器的视锥⾓应不⼩于45°，点型紫外⽕焰探测器的视锥⾓应不⼩于60°。

在标准规定的条件下，探测器应在30s内发出报警信号，发出报警信号时探测器与⽕焰中⼼距离超过25m时为I级灵敏度，17～25m时为II级灵敏度，12～17m时为III级灵敏度。

3.⽕焰探测器和图像型⽕灾探测器应按照企业设计⼿册合理确定探测器的探测视⾓、探测距离及安装⾼度，以保证探测区域得到有效保护。

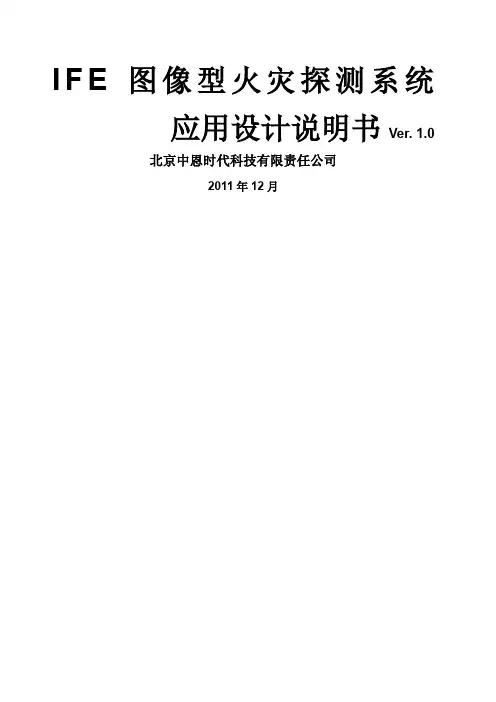

I F E图像型火灾探测系统应用设计说明书Ver. 1.0北京中恩时代科技有限责任公司2011年12月本应用设计说明书详细描述了IFE图像型火灾探测系统的特点、功能和系统应用设计说明，以便工程设计人员和现场施工人员进行参考。

文中有不妥之处请各位专家指正并提出宝贵意见和建议。
