PCB阻抗设计及计算简介

PCB电路板PCB阻抗计算在PCB电路板上，信号传输通过导线和平面层完成，信号的传输速度会受到导线和平面之间的阻抗匹配影响。

如果导线和平面之间的阻抗不匹配，信号反射和干扰可能会发生，导致信号品质下降甚至无法正常传输。

为了保证PCB电路板上的信号传输性能，我们需要计算和控制PCB电路板上的阻抗。

下面将介绍PCB阻抗计算的一般步骤和常见方法。

1.理论基础：PCB阻抗计算的理论基础是电磁场理论和电路分析。

其中，电磁场理论涉及导线和平面之间的电感、电容和电阻；而电路分析则涉及传输线和电源之间的线路电感、电容和电阻。

2.PCB结构：3.PCB阻抗计算的步骤：-确定所需阻抗数值：在设计PCB电路板之前，需要根据电路需求和信号特性确定所需的阻抗数值。

常见的阻抗数值有50欧姆和75欧姆。

-确定PCB结构：根据电路需求和阻抗数值，设计PCB的信号层、地层和电源层。

一般来说，信号层之间的间距较小，而信号层与地层或电源层之间的间距较大。

-计算阻抗：使用专业的PCB设计软件或在线计算工具，根据PCB结构和阻抗数值计算阻抗。

一些常见的计算方法包括物理建模方法、电路模型方法和数值模拟方法。

-优化PCB布局：根据计算结果，对PCB的布局进行优化。

可以根据需要调整信号层、地层和电源层之间的间距，或者增加层间引距、增加屏蔽层等。

-信号完整性分析：使用信号完整性分析工具对PCB布局进行验证，检查信号的传输性能是否满足要求。

如果存在问题，可以对PCB进行进一步优化。

4.常见的PCB阻抗计算方法：-物理建模方法：根据导线和平面的尺寸、距离和材料参数，使用物理公式计算阻抗。

这种方法适用于简单的PCB结构和导线几何形状。

-电路模型方法：根据传输线电路模型，将PCB导线抽象为等效电路元件，使用电路分析方法计算阻抗。

这种方法适用于复杂的PCB结构和高速信号传输。

-数值模拟方法：使用计算机仿真软件，对PCB结构进行数值模拟，计算阻抗。

这种方法适用于不规则的PCB结构和高频信号传输。

pcb特征阻抗电感和电容的计算公式PCB是印刷电路板（Printed Circuit Board）的缩写，是电子产品中常用的一种基础电子元件。

在设计PCB时，特征阻抗、电感和电容是重要的考虑因素。

本文将介绍计算这些特征的公式和方法。

一、特征阻抗（Characteristic Impedance）的计算公式特征阻抗是指电路中传输线的阻抗。

在PCB设计中，特征阻抗的计算是为了确保信号在传输线上的匹配和最小化信号反射。

特征阻抗的计算公式如下：Z0 = √(L/C)其中，Z0表示特征阻抗，L表示传输线的电感，C表示传输线的电容。

特征阻抗的单位通常为欧姆（Ω）。

二、电感（Inductance）的计算公式电感是指电路中储存能量的能力。

在PCB设计中，电感的计算是为了保持电路的稳定性和减少干扰。

电感的计算公式如下：L = N^2 * μ * A / l其中，L表示电感，N表示线圈的匝数，μ表示磁导率，A表示线圈的截面积，l表示线圈的长度。

电感的单位通常为亨利（H）。

三、电容（Capacitance）的计算公式电容是指电路中储存电荷的能力。

在PCB设计中，电容的计算是为了滤波和隔离电路。

电容的计算公式如下：C = ε * A / d其中，C表示电容，ε表示介电常数，A表示电容板的面积，d表示电容板之间的距离。

电容的单位通常为法拉（F）。

以上是PCB特征阻抗、电感和电容的计算公式。

在实际应用中，还需要考虑布线的长度、宽度、材料等因素，以及信号的频率和传输速率等。

因此，在PCB设计中，通常需要借助专业的设计软件来进行模拟和优化。

总结：PCB特征阻抗、电感和电容是PCB设计中重要的考虑因素。

特征阻抗的计算公式为Z0 = √(L/C)，电感的计算公式为L = N^2 * μ * A / l，电容的计算公式为 C = ε * A / d。

在实际应用中，还需考虑其他因素，并借助专业软件进行模拟和优化。

通过合理计算和设计，可以提高PCB的性能和稳定性，满足电子产品的需求。

PCB阻抗设计及计算教程PCB阻抗设计及计算是电路设计与布局中的重要一环，它对于保证电路性能、抑制信号干扰和提高系统稳定性具有至关重要的作用。

本文将介绍PCB阻抗的基本概念，阻抗设计的目标和方法，并详细解释如何进行PCB阻抗计算。

1.基本概念：在PCB设计中，阻抗是指电流或信号在电路板上的传输时遇到的阻碍。

阻抗主要由导线、平面、空气等介质的特性决定。

常见的阻抗有单端阻抗和差分阻抗。

2.阻抗设计的目标：(1)确保信号完整性：通过控制阻抗，避免信号的反射和损耗，确保信号的完整性，避免信号失真以及噪声和串扰的引入。

(2)抑制系统的电磁辐射：通过设计合适的阻抗，减少电流的回流路径，降低系统的电磁辐射水平，提高抗干扰能力。

(3)提高系统的工作稳定性：通过阻抗设计和匹配，使得信号传输更加稳定，避免因阻抗不匹配引起的系统不稳定和故障。

3.阻抗设计的方法：(1)常规PCB布局：根据电路需求和信号速度，尽量避免使用过长过窄的线路，减小阻抗不匹配和信号失真的可能性。

(2)地线的设计：地线是设计阻抗的重要因素之一，它应该尽量宽而平，以减小阻抗，提高地线的传输能力。

(3)控制环境因素：根据设计需求，合理选择PCB板材和层间距，控制介质常数，进而控制阻抗值。

(4)信号层堆叠：通过合理的层次规划和PCB板厚度选择，控制信号层之间的间距和层间介质特性，达到要求的阻抗。

4.PCB阻抗计算：(1)阻抗计算规则：根据线宽、线距和介质常数等参数，可以使用在线计算软件或公式进行阻抗计算。

常用的公式有微带线和线间微带线的计算公式。

(2)使用在线计算软件：目前市面上有许多免费的在线阻抗计算软件，只需输入所需参数即可得到计算结果。

(3)使用电磁仿真软件：对于复杂的PCB设计，可以使用电磁仿真软件进行阻抗计算，如ADS、CST等软件。

仿真软件可以更加准确地计算阻抗，并考虑复杂的环境因素。

总结：PCB阻抗设计及计算是PCB设计中不可忽视的一环，它对电路性能和系统稳定性具有重要影响。

pcb阻抗计算及计算叠层PCB阻抗是指信号在PCB上传输时遇到的电阻、电感和电容的综合表现。

阻抗值的大小和信号的传输质量密切相关。

因此，在进行PCB 设计时，阻抗计算是十分重要的。

今天我们来看看如何计算PCB的阻抗，以及如何计算出合适的叠层。

第一步，计算PCB的标准阻抗值。

这个阻抗值取决于PCB板的材料和板厚。

我们可以使用PCB设计软件中的阻抗计算工具，根据板厚和材料来确定标准阻抗值。

例如，FR-4材料的板厚为1.6mm时，标准阻抗值是50欧姆，如果板厚为0.8mm，那么标准阻抗值是100欧姆。

第二步，根据需要确定实际阻抗值。

在PCB的布局设计阶段，需要根据实际信号的频率及其特性来确定实际的阻抗值。

这个值可以是标准阻抗值的倍数，通常在10%-15%之间，要尽量保持一致性。

这样做可以减少信号反射和信号衰减，提高信号传输的质量。

第三步，通过调整线宽、间距和介质厚度来达到要求的阻抗值。

在调整PCB布局设计时，可以通过调整线宽、间距和介质厚度等措施来达到所需要的阻抗值。

在一些特殊情况下，可以使用微带线、同轴线等技术来实现更高的阻抗要求。

在计算阻抗的基础上，还需要考虑如何计算出合适的叠层。

事实上，PCB中不同层之间的阻抗也可能会有影响。

在PCB设计时，需要调整叠层厚度和选用合适的介质材料来保证整个PCB阻抗的稳定性和一致性。

总之，在进行PCB设计时，按照以上步骤进行阻抗和叠层计算是十分重要和必要的。

这有助于提高信号传输质量，避免信号反射和信号衰减，提高整个PCB系统的可靠性。

当然，如果没有相关经验和技能，我们也可以寻求专业的PCB设计公司的帮助来完成这些工作。

PCB线路板阻抗计算公式1. 传输线模型：PCB线路板可以近似看作是由两个导体平行排列组成的传输线。

当高频信号传输时，需要考虑传输线的特性阻抗。

常用的传输线模型有微带线（microstrip）和同轴线（coplanar）。

2.微带线模型：微带线是一种将信号层与地层通过电介质层相连的结构。

计算微带线的阻抗需要考虑的参数包括信号层宽度W、信号层与地层之间的介电常数Er、信号层厚度H1以及介电层厚度H2等。

微带线的阻抗计算公式为：Z0 = 87 / sqrt(Er + 1.41) * (W/H1 + 1.38/H2) + 0.8 * W其中Z0为微带线的特性阻抗，单位为欧姆。

3.同轴线模型：同轴线由内导体、绝缘层和外导体组成。

计算同轴线的阻抗需要考虑的参数包括内导体半径R1、绝缘层厚度H2、外导体半径R2以及介电常数Er等。

同轴线的阻抗计算公式为：Z0 = 60 * ln(R2/R1) / sqrt(Er) + 138 / sqrt(Er)其中Z0为同轴线的特性阻抗，单位为欧姆。

4.其他影响因素：在使用上述公式计算阻抗时，还需要考虑以下一些因素。

-线路板堆叠结构：多层线路板的堆叠结构会对阻抗产生影响。

通常情况下，带有地层的堆叠结构会使阻抗变小，而带有电源或信号层的堆叠结构会使阻抗变大。

-信号引线长度：信号引线的长度对阻抗也会有一定影响。

根据传输线理论，当信号引线长度小于1/10波长时，可以忽略这种影响。

-裸板材料：PCB线路板的裸板材料及其特性参数（如介电常数）也会对阻抗产生影响。

在选择裸板材料时需要根据设计需求和成本考虑。

总之，PCB线路板的阻抗计算需要综合考虑以上因素，利用适当的公式和参数进行计算。

对于复杂的线路板设计，可以借助专业的PCB设计软件来计算和优化阻抗。

PCB阻抗设计及计算教程首先，我们需要了解什么是PCB阻抗。

在PCB设计中，阻抗是指电流在信号线上传播时所遇到的电阻和电感的综合效应。

在高频信号传输中，信号的衰减和失真与电路的阻抗密切相关。

为了设计出满足要求的阻抗，首先需要选择合适的 PCB 材料。

PCB材料的电性能参数直接影响到线宽和间隔的选择。

常用的 PCB 材料有FR-4、Rogers等。

接下来，我们来介绍几种常见的PCB阻抗设计计算方法。

1. 单条微带线（Microstrip）单条微带线是最常见的PCB传输线形式。

它是由一个导线和地板之间的基底（多层结构中还有介质层）组成，导线通常用铜来制作。

在设计单条微带线时，我们需要确定线宽和介电常数，通过下面的公式计算阻抗：Z = Zo/sqrt(Er)其中Z是阻抗，Zo是选择的参考阻抗，Er是介电常数。

2. 差分微带线（Differential Microstrip）差分微带线通常用于高速差分信号传输。

它与单条微带线的区别在于，它需要考虑两个导线之间的耦合效应。

差分微带线的阻抗计算可以通过类似于单条微带线的公式进行。

3.高速数字电路的阻抗设计在高速数字电路设计中，通常使用等电平微波阻抗设计方法。

这种方法是通过控制信号线两边的地形设计和调整线宽来实现的。

根据信号的上升时间和频率要求，可以通过仿真软件模拟不同线宽和间隔的组合，最终选择合适的参数。

4.使用在线计算工具除了手动计算，现在有很多在线工具可以帮助我们进行PCB阻抗设计。

这些工具通常基于已建立的模型和经验，可以快速准确地计算出所需的参数。

可以并使用可靠的在线PCB阻抗计算工具进行设计。

在实际应用中，还需要考虑布线的布局、信号线的分布和复杂网络中的设计等因素。

因此，除了以上介绍的基础阻抗设计和计算方法外，也需要结合实际情况进行综合考虑。

总之，PCB阻抗设计及计算是电子工程中非常重要且复杂的一部分。

只有确保阻抗的准确设计，才能保证信号传输的稳定性和可靠性。

PCB电路板PCB阻抗计算在PCB电路板设计中，阻抗是一个非常重要的参数。

准确计算和控制PCB电路板的阻抗可以确保信号的传输质量，减少信号损耗和干扰，并提高电路的性能。

1.厚度模型法2.三维建模法三维建模法是一种精确计算PCB阻抗的方法。

在这种方法中，使用电磁场仿真软件对整个PCB电路板进行三维建模，根据所使用的材料参数和几何特征，计算出电磁场的分布和阻抗。

这种方法可以考虑到更多的因素，如接地和供电平面的存在对阻抗的影响。

3.公式计算法除了使用软件模拟的方法，还可以使用一些公式来粗略计算PCB电路板的阻抗。

例如，对于微带线，可以使用公式Z=87/(sqrt(εr+1.41)) * ln(5.98*h/w+1.41)来计算阻抗，其中εr是相对介电常数，h是线的高度，w是线的宽度。

4.经验法对于一些常见的线宽和线距组合，也可以使用经验法来估算PCB电路板的阻抗。

例如，根据常见的线宽和线距组合的经验值，可以制定一个阻抗表格，根据线宽和线距的值查找相应的阻抗。

在进行PCB阻抗计算时，还需要考虑信号频率的影响。

因为电路板的阻抗会随着频率的变化而变化，因此需要根据实际的工作频率来计算阻抗。

通常，在高频应用中，PCB的阻抗控制更为严格。

为了准确计算PCB电路板的阻抗，建议使用专业的PCB设计软件，该软件通常会提供阻抗计算工具和阻抗模拟分析。

在进行阻抗计算之前，还需要正确设置PCB的材料参数和几何特征。

总结起来，PCB阻抗的计算是一个非常重要的任务，对于保证电路的性能和传输质量至关重要。

通过合理选取计算方法和使用专业工具，可以准确计算和控制PCB电路板的阻抗，从而提高电路的可靠性和稳定性。

PCB阻抗计算公式PCB（Printed Circuit Board）是印刷电路板的缩写，它是一种用于支持和连接电子元件的电子制造技术。

在PCB设计中，阻抗是一个重要的参数，它对于信号传输和电路性能都有举足轻重的影响。

在PCB设计中，常见的阻抗计算公式包括微带线和纯电缆两种类型。

下面分别介绍这两种类型的阻抗计算公式：1.微带线阻抗计算：微带线是指在PCB板表层上通过化学或物理方法制造的导线，其结构包括主要的信号层、绝缘层和底座层。

常见的微带线包括一条导线和一个绝缘层。

微带线的阻抗计算公式如下：Z = Zo / sqrt(εr) * [0.86 + 0.67 * ln (w/h + 1.44)]其中，Z是微带线的阻抗（单位：欧姆）；Zo是自由空间中的阻抗，也就是50欧姆；εr是介电常数，它表示绝缘层的相对电容性；w是微带线的宽度（单位：毫米）；h是微带线的高度（单位：毫米）；2.纯电缆阻抗计算：纯电缆是指在PCB板内部通过化学或物理方法制造的导线，其结构包括信号层和绝缘层。

常见的纯电缆包括两条导线和一个绝缘层。

纯电缆的阻抗计算公式如下：Z = 138 * log10(D/d)其中，Z是纯电缆的阻抗（单位：欧姆）；D是纯电缆的外径（单位：毫米）；d是纯电缆的内径（单位：毫米）；与微带线不同，纯电缆的阻抗计算是根据纯电缆的外径和内径进行的。

以上是PCB阻抗计算的两种常见的公式，在实际应用中，具体的阻抗计算公式还取决于电路的类型和PCB板的设计要求。

因此，在进行PCB阻抗计算时，应根据具体的电路要求和设计规范，选择合适的计算公式和参数进行计算。

在PCB设计中，为了更准确地计算阻抗，还可以使用一些电磁仿真软件，例如ADS、HFSS等。

这些软件可以根据电路的结构和材料参数，通过求解电磁场方程来计算阻抗。

PCB电路板PCB阻抗计算PCB的阻抗计算主要涉及电路板的层间间距、导线宽度、导线长度、绕线方式等因素。

阻抗计算的准确性对于高速电路信号传输和抗干扰性能至关重要，因此，需要进行一系列的计算。

首先，电路板的层间间距对于阻抗计算有重要影响。

层间间距越小，阻抗也就越低。

通常，电路板的层间间距是通过材料的介电常数（εr）来计算的。

介电常数是材料导电性与绝缘性能的衡量指标，材料的介电常数值越大，层间间距也越小，阻抗也就越低。

其次，导线宽度也是阻抗计算的重要因素之一、较宽的导线将使电流分布均匀，从而降低电阻，导致阻抗减小。

计算导线宽度通常采用微带线宽计算公式。

在进行导线宽度计算时，还需考虑到电流的层和层间的距离，并根据需要设置适当的引线来增加导线的宽度，以减少信号的反射和串扰。

导线长度也是阻抗计算的重要因素。

对于高速信号传输来说，要尽量减少导线长度，这样不仅可以减小信号传输时间，还可以降低电阻和电感的影响。

而在实际设计中，为了满足电路板的布局需要，导线的长度往往无法完全避免。

这时，可以通过合适的布线方式来减小导线长度，如采用缠绕式布线、网格式布线等方法。

除此之外，绕线方式也会对PCB的阻抗计算产生影响。

在高速PCB电路设计中，通常采用差分信号传输方式。

对于差分信号，需要注意绕线对称性和匹配性，以保证信号在传输过程中的均衡性。

计算差分绕线的阻抗时，需要考虑差分线宽、间距以及走线方式等因素。

PCB的阻抗计算一般采用电磁场仿真软件进行，如Ansoft HFSS、Mentor Graphics HyperLynx等。

这些软件可以通过建立PCB的几何模型，输入所用材料以及布线参数，然后对电磁场进行仿真分析，从而得到正确的阻抗值。

在进行阻抗计算时，还需注意影响阻抗计算的其他因素，如相邻元件、孔径以及接地方式等。

要根据实际情况对阻抗做出合理的估计和调整，以确保PCB电路板的正常运行。

总之，PCB电路板的阻抗计算是设计过程中的重要环节，对于高速信号传输和电磁兼容性具有重要影响。

PCB设计中阻抗的详细计算方法PCB设计中阻抗的计算方法是确保信号在电路板上以准确的速度传输的关键因素之一、阻抗是指在电路中流动的电流和电压之间的电学特性。

在高速信号传输和电磁干扰抑制方面，了解和控制阻抗是至关重要的。

下面将详细阐述PCB设计中阻抗的计算方法。

1.计算常规传输线的阻抗常规传输线，如微带线和同轴电缆，是PCB设计中常见的传输媒介。

它们的阻抗可以通过以下公式进行计算：a.微带线：Zo = [(εr+1)/2] * [ln(5.98 * h / w + 1.74 * h / t)] / [(1.41 * (w / h) + 1)]其中，Zo是阻抗，εr是介电常数，h是微带线的高度，w是微带线的宽度，t是覆铜层的厚度。

b.同轴电缆：Zo = (60 / sqrt(εr)) * ln(D/d)其中，Zo是阻抗，εr是介电常数，D是同轴电缆的外径，d是同轴电缆的内径。

2.计算不对称传输线的阻抗对于不对称传输线，如差分信号线，其阻抗计算稍微复杂。

通常使用以下两个公式来估算：a.对于差分微带线：Zo = [Zodd * Zeven] ^ 0.5其中，Zo是阻抗，Zodd是奇模阻抗，Zeven是偶模阻抗。

奇模阻抗和偶模阻抗可以使用微带线的常规阻抗公式进行计算。

b.对于差分同轴电缆：Zo = 60 * [ln(4h / d) - 1] / sqrt(εr)其中，Zo是阻抗，h是同轴电缆的内外导体间的间隙，d是同轴电缆的导体直径。

3.使用PCB设计工具进行阻抗计算现代PCB设计工具通常具有内置的阻抗计算功能，可以自动计算并显示不同传输线的阻抗。

使用这些工具，设计师只需输入电路板的几何参数和材料参数，即可获得准确的阻抗值。

一些常用的PCB设计工具包括Altium Designer、EAGLE和PADS等。

值得注意的是，上述方法仅适用于理想条件下的计算。

实际PCB设计中，考虑到误差和尺寸容差等因素，可能需要进行迭代和调整以满足特定的设计要求。

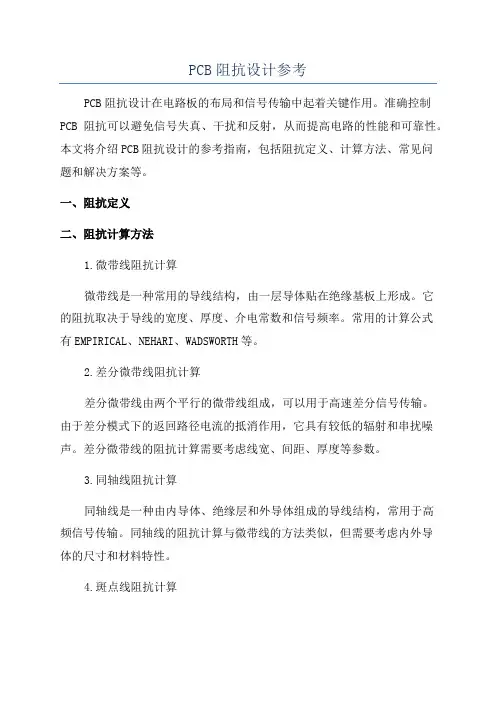

PCB阻抗设计参考PCB阻抗设计在电路板的布局和信号传输中起着关键作用。

准确控制PCB阻抗可以避免信号失真、干扰和反射，从而提高电路的性能和可靠性。

本文将介绍PCB阻抗设计的参考指南，包括阻抗定义、计算方法、常见问题和解决方案等。

一、阻抗定义二、阻抗计算方法1.微带线阻抗计算微带线是一种常用的导线结构，由一层导体贴在绝缘基板上形成。

它的阻抗取决于导线的宽度、厚度、介电常数和信号频率。

常用的计算公式有EMPIRICAL、NEHARI、WADSWORTH等。

2.差分微带线阻抗计算差分微带线由两个平行的微带线组成，可以用于高速差分信号传输。

由于差分模式下的返回路径电流的抵消作用，它具有较低的辐射和串扰噪声。

差分微带线的阻抗计算需要考虑线宽、间距、厚度等参数。

3.同轴线阻抗计算同轴线是一种由内导体、绝缘层和外导体组成的导线结构，常用于高频信号传输。

同轴线的阻抗计算与微带线的方法类似，但需要考虑内外导体的尺寸和材料特性。

4.斑点线阻抗计算斑点线是一种用于高频和微波应用的导线结构，由封闭的金属环组成。

它的阻抗计算较为复杂，需要考虑金属环的几何形状、内外直径、材料特性等。

三、常见问题和解决方案1.阻抗匹配在高速信号传输中，阻抗匹配非常重要。

当信号源和负载之间的阻抗不匹配时，会产生信号反射和传输损耗。

为了避免阻抗不匹配，可以使用匹配电路、同轴线、差分信号等技术。

2.阻抗控制3.阻抗测试在PCB制造过程中，阻抗测试是一项必要的工序。

常用的测试方法有时域反射法（TDR）、嵌入式测试点法（ETP）、特定阻抗法等。

测试结果应与设计要求进行比较，以确保阻抗控制的准确性。

4.阻抗匹配网络当设计中存在阻抗不匹配时，可以使用阻抗匹配网络来实现阻抗转换。

常用的匹配网络包括LC匹配电路、微带线转换器等。

匹配网络的设计需要考虑频率响应、信号损耗、功率容量等因素。

综上所述，PCB阻抗设计是电路板设计中的重要环节。

准确控制PCB阻抗可以提高电路性能和可靠性，减少信号失真和干扰。

PCB阻抗设计计算以及注意事项PCB阻抗设计计算以及注意事项阻抗设计与计算：阻抗控制四要素相互影响的变化关系：1、H=信号层与参考层间介质厚度;厚度↑，阻抗值↑,厚度↓，阻抗↓2、W=走线宽度;线宽↑，阻抗值↓,线宽↓，阻抗↑3、εr=材料的介电常数;介电↑，阻抗值↓,介电↓，阻抗↑4、T=走线厚度;铜厚↑，阻抗值↓,铜厚↓，阻抗↑(1)、W(设计线宽)：该因素一般情况下是由设计决定的。

在设计时请充分考虑线宽对该阻抗值的配合性，为达到该阻抗值在一定的H、Er和使用频率等条件下线宽的使用是有一定的限制的。

(2)、S(间距)：阻抗线之间的间距主要由客户决定，在工程制作时应充分考虑到补偿与生产加工的控制。

(3)、T(铜厚)：设计时应考虑到电镀加厚对铜厚的影响，一般情况加厚厚度为18-25um;(4)、H(介质厚度)：设计时应考虑层压结构的对称性与芯板的库存;在对残铜率较低的板，理论上的计算厚度与实际操作过程所形成的实际厚度会有差异。

设计时对该因素应予以充分的虑。

阻抗设计的注意事项：1、阻抗线必须有对应的参考平面，且参考平面必须完整;2、不同类型阻抗线应区分标示;3、相邻导线间的走向互相垂直步设或采用阶梯斜向45°走线;4、同一层上线宽一样的阻抗线对应的参考平面一致时，避免出现不同的阻抗要求值;5、使用标准铜厚,且成品铜厚不超过2OZ;6、尽可能减少阻抗线跨层7、共面阻抗的辐射更低，电场和磁场的耦合干扰更小，优于微带线8、过孔本身存在寄生电容和寄生电感，过孔的寄生电容会延长信号上升时间，降低电路的速度，过孔的寄生电感会消弱旁路电容的作用，消弱整个电源系统的滤波效果，因此须减少阻抗线附近的接地PTH过孔设计9、同样不合理的焊盘，铜点干扰也能导致阻抗的不连续性，因此须减少阻抗线旁间距很小的。

PCB阻抗计算参数说明PCB阻抗计算是在PCB设计中非常重要的一项工作，它决定了电路板上信号传输的质量和可靠性。

在进行阻抗计算时，需要考虑多种参数和因素。

下面将从基本概念、计算公式、影响因素等方面详细介绍PCB阻抗计算的参数说明。

一、基本概念1.阻抗(Z)：指电路中存在的电阻和电位器之外的其他两种元件，即电抗和复阻抗等因素的总合。

2.导体宽度(W)：指导体（如微带线）的宽度，单位为米(m)。

3.导体高度(H)：指导体（如微带线）的厚度或高度，单位为米(m)。

4.信号层介电常数(Er)：指信号层（正常情况下为相对于大地的第一层）的介电常数。

5.信号层高度(Hd)：指信号层（正常情况下为相对于大地的第一层）到大地的垂直距离，单位为米(m)。

6.信号线层与大地的之间的介质（Er1）：指信号线层与邻近大地之间的介电常数。

7.信号线与大地层的间距(H1)：指信号线与邻近大地层之间的垂直距离，单位为米(m)。

二、计算公式1.微带线阻抗计算：Z = 87 / sqrt(Er + 1.41) * log(5.98 * H / W + 1.75 * W / H)2.引线阻抗计算：Z = 138 * log(6.75 * H / W + 1.35 * W / H)3.腐蚀电阻计算：Z=ρ/W*H其中，ρ为电阻率，单位为欧姆·米(Ω·m)。

三、影响因素1.导体几何尺寸：导体宽度和高度对阻抗有直接影响，一般情况下，导体宽度越大、高度越小，阻抗越小。

2.介质材料：材料的介电常数对阻抗有重要影响，一般情况下，介电常数越大，阻抗越小。

3.介质厚度：信号线与邻近大地间的介质厚度对阻抗也有直接影响，一般情况下，介质越厚，阻抗越小。

4.信号线层与大地的通过孔：通过孔的存在也会对阻抗产生影响，一般情况下，通过孔越多，阻抗越大。

5.线宽/孔径比：线宽与孔径之比也会影响阻抗，一般情况下，线宽与孔径之比越小，阻抗越大。

pcb阻抗计算PCB阻抗计算是PCB设计中非常重要的一项工作，主要用于保证电路中信号的传输质量和稳定性。

阻抗计算通常分为微带线、射频空穴线、差分线和串线等不同类型。

下面将分别介绍这些不同类型的阻抗计算方法。

1.微带线阻抗计算微带线是一种常用于PCB设计中的传输线，其特点是将导线和地面层之间的介质用于传输信号。

微带线的阻抗计算可以通过公式或者在线阻抗计算工具来实现。

其中，常用的阻抗计算公式有：Z_0 = (ln(2h/w+1)+ε_r/2+0.441/ε_r)^(-1) * 60/sqrt(ε_r)其中，h为介质板厚度，w为微带线宽度，ε_r为介电常数。

2.射频空穴线阻抗计算射频空穴线是一种用于高频信号传输的特殊传输线，其结构为中间是空的，通过环绕在一层介质板之外的导线来传输信号。

射频空穴线的阻抗计算可以通过公式或者在线阻抗计算工具来实现。

其中，常用的阻抗计算公式有:Z_0 = ( 30* ln(4h/w_t)+(w1/w2)^2 * ln((w2+sqrt(w2^2-(w1/w2)^2 w_t^2))/(w1+sqrt(w1^2-w_t^2))-0.615*ln(1+4h/w2) )/sq rt(ε_r)其中，w_t为导线的等效宽度，w1和w2为导线的宽度和高度，h为介质板厚度，ε_r为介电常数。

3.差分线阻抗计算差分线是一种将信号传输的两根导线平行布置的传输线，其特点是可以减少电磁干扰和提高信号完整性。

差分线的阻抗计算可以通过公式或者在线阻抗计算工具来实现。

其中，常用的阻抗计算公式有:Z_0 = (30* log10(4h/(w_1-0.441r))/sqrt(ε_eff))Z_diff = 2* Z_0 / (sqrt(1+(2d/s))^2 -1)其中，h为介质板厚度，w_1为导线宽度，r为导线半径，ε_eff为等效介电常数，d为两条导线之间的间距，s为两条导线与地平面之间的距离。

4.串线阻抗计算串线是一种将信号传输的多根导线串联使用的传输线，其特点是在单根导线传输信号的基础上，通过多根导线并联的方式来提高整体电流承载能力。

PCB阻抗值因素与计算方法PCB（Printed Circuit Board）阻抗是PCB设计中一个关键的参数，它对于保证板上信号传输的质量和稳定性非常重要。

PCB阻抗值通常是以Ohms（Ω）为单位来表示，是指电源或信号线上的电阻。

1. PCB材料：PCB的材料对阻抗有很大影响。

不同的材料具有不同的频率和温度相关的介电常数，这会直接影响到阻抗值的大小。

常见的PCB材料有FR4（玻璃纤维增强的环氧树脂）、Rogers（一种高频率材料）和PTFE（聚四氟乙烯，也是一种高频率材料）。

2.PCB层次和布线：PCB的阻抗也与板的层次和布线方式相关。

一般来说，多层板能提供更大的设计灵活性以及更好的阻抗控制。

当需要较低的阻抗值时，可以使用高阻抗的内层。

而布线方式则通过控制信号线的宽度、间距以及层数等参数来控制阻抗，常见的布线方式有微带线和同轴线。

3.信号的频率：信号的频率对于阻抗值也有很大的影响。

随着频率的增加，阻抗值也会增加。

这是因为随着频率的增加，信号更容易“逃逸”到PCB旁路上，从而增大了电流的路径长度。

根据以上因素，我们可以通过一些计算方法来估算或计算PCB的阻抗值：1.基于PCB材料的公式：根据不同的PCB材料，可以利用相关的公式来计算PCB阻抗。

例如，对于常用的FR4材料，可以使用Er=1+(εr-1)*(1-e^(-0.046*√(f)))来计算介电常数Er，从而进一步计算阻抗。

2. 基于PCB几何形状的公式：针对不同的布线方式，可以利用一些公式来计算PCB的阻抗。

例如，对于微带线布线方式，可以使用公式Zo= 87 / √(εr + 1.41) * (W/H + 0.67)来计算阻抗，其中Zo是阻抗，W是线宽，H是板的厚度，εr是介电常数。

而对于同轴线布线方式，可以使用公式Zo = 60 / √(εr) * ln(D/d)来计算阻抗，其中Zo是阻抗，D 是外层导体直径，d是内层导体直径。

3. 通过仿真软件：除了上述的方法，我们还可以使用一些仿真软件来快速计算PCB的阻抗。

关于PCB叠层及阻抗计算PCB叠层及阻抗计算是电路板设计中非常重要的一部分，可以影响电路板性能和信号传输的质量。

在本文中，我们将详细讨论PCB的叠层设计和阻抗计算的相关原理和方法。

一、PCB叠层设计在设计PCB时，叠层设计是非常关键的，它可以影响到信号传输的速率、干扰、噪音等因素。

在设计PCB的时候，一般会选择多层板，其中内层层板主要用于信号传输和地平面，而外层层板则用于连接器和组件布局。

为了保证信号传输的质量，一般需要在PCB设计软件中进行叠层设计。

在进行PCB叠层设计时，需要考虑以下几个因素：1.信号传输速率：随着信号传输速率的增加，对PCB的叠层设计要求也越高。

一般来说，高速信号线（如DDR总线、PCIe总线等）需要采用较低的介电常数和较薄的介质层从而保证信号的传输质量。

2.信号干扰和噪音：为了避免信号之间的相互干扰和噪音的产生，一般会采用电磁屏蔽层作为内层层板。

3.电源和地平面的设计：为了保证电源和地平面的稳定性，一般会采用多个内层层板来布局电源和地平面。

同时，为了减小电源和地平面之间的电磁耦合，可以在它们之间设置分布电容或平面间隔。

在进行PCB叠层设计时，需要注意以下几点：1.信号线和地平面的布局：为了避免信号线和地平面之间的电磁耦合，一般应尽量使信号线和地平面之间的距离保持一致，并且尽量使信号线和地平面垂直布局。

2.边界规划：为了减小信号线的边界不平行引起的电磁泄漏和干扰，一般要求信号线的边界保持平行。

3.电源和地平面的分布：为了保证电源和地平面的稳定性，一般应采用分布式布局，即在整个PCB上均匀分布电源和地平面。

二、阻抗计算阻抗是电路板设计中非常重要的一个参数，它决定了信号传输的速率和质量。

为了保证信号传输的质量，一般需要进行阻抗计算，并根据计算结果进行相关调整。

在进行阻抗计算时，需要考虑以下几个因素：1.特性阻抗：特性阻抗是指在无穷长的传输线上，单位长度的阻抗。

它与电路板的几何参数（如导线宽度、导线间距等）、介电常数等因素有关。

PCB设计中的特性阻抗特性阻抗（Characteristic Impedance）是指传输线上电流和电压之间的比率，表示传输线上电流和电压之间的关系。

在PCB设计中，特性阻抗是十分重要的参数，它直接影响信号传输的性能和可靠性。

本文将详细介绍特性阻抗的概念、计算方法和影响因素。

一、特性阻抗的概念特性阻抗是指传输线上单位长度内阻抗的数值，单位为欧姆（Ω）。

它决定了传输线上电流和电压的比率，即电压波形和电流波形的传输特性。

特性阻抗可以看作是一种参数，表示了传输线在单位长度内能够传输电信号的能力。

特性阻抗可以通过传输线的物理特性和几何参数来确定，主要包括导体厚度、介质相对介电常数、导体间距、信号层到地层的间距等因素。

特性阻抗与线宽、线间距和介质常数、几何形状等有关。

二、特性阻抗的计算方法特性阻抗的计算方法有多种，常用的有理论计算方法和仿真/实测方法。

1.理论计算方法理论计算方法包括微带线计算、同轴线计算和矩形波导计算方法。

其中微带线计算方法是最常用的一种计算特性阻抗的方法，它适用于堆叠结构、分层结构和印制电路板等实际应用。

微带线的特性阻抗可以通过以下公式计算：Z0 = (138 / sqr t(εr + 1.41)) * (ln(5.98H / (0.8W + T)) + 1)其中，Z0为特性阻抗，εr为介质相对介电常数，H为介质厚度，W为导体宽度，T为导体厚度。

2.仿真/实测方法仿真/实测方法是通过使用电磁仿真软件或实验测量等手段来计算特性阻抗。

这种方法更加准确，能够考虑更多的因素，例如边缘效应和电磁耦合。

借助电磁仿真软件，可以通过建立PCB布局和层堆叠的模型来模拟电磁波在传输线上的传播过程，从而得到特性阻抗。

在仿真过程中，需要设置准确的物理材料参数和几何参数，并考虑信号源、负载、阻抗匹配、电磁兼容性等因素。

3.实测方法实测方法是通过使用高频测试器件，例如网络分析仪，来测量特性阻抗。

这种方法可以直接测量PCB上的传输线特性，直观可靠，但需要相应的测试设备和测试技术。

PCB的阻抗设计1、阻抗的定义:在某一频率下，电子器件传输信号线中，相对某一参考层，其高频信号或电磁波在传播过程中所受的阻力称之为特性阻抗，它是电阻抗，电感抗，电容抗……的一个矢量总和。

当信号在PCB导线中传输时，若导线的长度接近信号波长的1/7，此时的导线便成为信号传输线，一般信号传输线均需做阻抗控制。

PCB制作时，依客户要求决定是否需管控阻抗，若客户要求某一线宽需做阻抗控制，生产时则需管控该线宽的阻抗。

当信号在PCB上传输时，PCB板的特性阻抗必须与头尾元件的电子阻抗相匹配，一但阻抗值超出公差，所传出的信号能量将出现反射、散射、衰减或延误等现象，从而导致信号不完整、信号失真。

2、计算阻抗的工具：目前大部分人都用Polar软件：Polar Si8000、Si9000等。

常用的软件阻抗模型主要有三种: （1）特性阻抗，也叫单端阻抗；（2）差分阻抗，也叫差动阻抗；（3）共面阻抗，也叫共面波导阻抗，主要应用于双面板阻抗设计当中。

2选择共面阻抗设计的原因是：双面板板厚决定了阻抗线距离，下面的参考面比较远，信号非常弱，必须选择距离较近的参考面，于是就产生了共面阻抗的设计。

3、安装软件Polar Si9000，然后打开Polar Si9000软件。

熟悉一下常用的几个阻抗模型：（1）下图是外层特性阻抗模型（也叫单端阻抗模型）：（2）下图是外层差分阻抗模型：（3）内层差分阻抗模型常用以下三种：2下面是共面的常用模型：（4）下图是外层共面单端阻抗模型：（5）下图是外层共面差分阻抗模型：24、怎样来计算阻抗？各种PP及其组合的厚度，介电常数详见PP规格表，铜厚规则按下图的要求。

阻焊的厚度，在金百泽公司统一按10um，即0.4mil；W1、W2的规则按上面要求；当基铜<=0.5OZ时，W2=W-0.5mil；当基铜=1OZ时，W2=W-1mil；W指原线宽。

下面讲一个12层板，板厚1.8MM的例子：这个板信号层比较多，但是3,5层和8，10是对称的。

PCB阻抗设计及计算简介PCB阻抗设计及计算简介特性阻抗的定义•何谓特性阻抗（Characteristic Impedance ，Z0）•电子设备传输信号线中，其高频信号在传输线中传播时所遇到的阻力称之为特性阻抗;包括阻抗、容抗、感抗等，已不再只是简单直流电的“欧姆电阻”。

•阻抗在显示电子电路，元件和元件材料的特色上是最重要的参数.阻抗(Z)一般定义为：一装置或电路在提供某特定频率的交流电(AC)时所遭遇的总阻力.•简单的说，在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。

设计阻抗的目的•随着信号传送速度迅猛的提高和高频电路的广泛应用，对印刷电路板也提出了更高的要求。

印刷电路板提供的电路性能必须能够使信号在传输过程中不发生反射现象，信号保持完整，降低传输损耗，起到匹配阻抗的作用，这样才能得到完整、可靠、精确、无干扰、噪音的传输信号。

•阻抗匹配在高频设计中是很重要的，阻抗匹配与否关系到信号的质量优劣。

而阻抗匹配的目的主要在于传输线上所有高频的微波信号皆能到达负载点，不会有信号反射回源点。

•因此，在有高频信号传输的PCB板中，特性阻抗的控制是尤为重要的。

•当选定板材类型和完成高频线路或高速数字线路的PCB 设计之后，则特性阻抗值已确定，但是真正要做到预计的特性阻抗或实际控制在预计的特性阻抗值的范围内，只有通过PCB生产加工过程的管理与控制才能达到。

•从PCB制造的角度来讲，影响阻抗和关键因素主要有：–线宽（w）–线距（s）、–线厚（t）、–介质厚度（h）–介质常数（Dk）εr相对电容率(原俗称Dk介质常数)，白容生对此有研究和专门诠释。

注：其实阻焊也对阻抗有影响，只是由于阻焊层贴在介质上，导致介电常数增大，将此归于介电常数的影响，阻抗值会相应减少4%•如上图所示–Z0与线宽W成反比，线宽越大，Z0越小；–Z0与铜厚成反比，铜厚越厚，Z0越小；–Z0与介质厚度成正比，介质厚度越厚，Z0越大；–Z0与介质介电常数的平方根成反比，介电常数越大，Z0越小。
