数字电子技术基础--2009-2010(1)-56学时-B卷-考试试题与答案

数字电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，下列哪个器件不是基本逻辑门？A. 与门B. 或门C. 非门D. 三极管答案：D2. 二进制数1011转换为十进制数是多少？A. 8B. 9C. 11D. 13答案：C3. 触发器的输出状态由什么决定？A. 输入信号B. 时钟信号C. 触发器的当前状态D. 以上都是答案：D4. 下列哪个不是数字电路的优点？A. 高抗干扰性B. 易于集成C. 功耗大D. 逻辑功能明确答案：C5. 在数字电路中，一个D触发器有几个输入端？A. 1B. 2C. 3D. 4答案：B6. 异步计数器和同步计数器的主要区别是什么？A. 异步计数器的输出端数量不同B. 异步计数器的触发器时钟信号不同C. 异步计数器的触发器时钟信号相同D. 异步计数器的触发器时钟信号不同答案：D7. 下列哪个不是数字电路中的存储元件？A. 触发器B. 寄存器C. 计数器D. 门电路答案：D8. 在数字电路中，一个四位二进制计数器可以产生多少个不同的状态？A. 8B. 16C. 32D. 64答案：B9. 逻辑门电路中的输入信号和输出信号之间的关系是什么？A. 线性关系B. 非线性关系C. 指数关系D. 逻辑关系答案：D10. 一个简单的RS触发器由几个基本逻辑门构成？A. 1B. 2C. 3D. 4答案：B二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“0”通常表示为电压______，逻辑“1”通常表示为电压______。

答案：低电平，高电平2. 一个完整的触发器由两个______门和一个______门构成。

答案：与非，或非3. 在数字电路中，一个______触发器可以存储1位二进制信息。

答案：D4. 一个8位二进制寄存器可以存储的最大十进制数是______。

答案：2555. 在数字电路中，一个计数器的进位输出通常是由______触发器的输出端提供的。

答案：最高位6. 一个简单的二进制计数器，其计数过程是从0开始，计数到______后回到0。

数字电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑门是（）。

A. 与门B. 或门C. 非门D. 异或门答案：C2. 下列哪个不是TTL逻辑门的类型？（）A. 与非门B. 或非门C. 同或门D. 非门答案：C3. 一个D触发器的初始状态为1，当输入D=0时，时钟脉冲上升沿到达后，输出Q的状态为（）。

A. 0B. 1C. 不确定D. 无变化答案：A4. 以下哪个逻辑表达式是正确的？（）A. A+A=AB. A·A=AC. A+A=0D. A·A=0答案：B5. 一个4位二进制计数器，从0000开始计数，当计数到1111时，下一个状态是（）。

A. 0000B. 1000C. 10000D. 0111答案：A6. 在数字电路中，若要实现一个逻辑函数，下列哪种方法最为经济？（）A. 使用与非门B. 使用或非门C. 使用与门D. 使用或门答案：A7. 一个三态输出门，当控制端为高电平时，输出状态为（）。

A. 高阻态B. 低电平C. 高电平D. 低阻态答案：C8. 以下哪个是BCD码的特点？（）A. 每个十进制数字对应一个唯一的二进制代码B. 每个二进制数字对应一个唯一的十进制数字C. 每个二进制数字对应一个唯一的十六进制数字D. 每个十进制数字对应多个二进制代码答案：A9. 在数字电路中，一个反相器的逻辑功能是（）。

A. 与B. 或C. 非D. 异或答案：C10. 一个JK触发器在时钟脉冲上升沿到达时，如果J=1，K=0，则触发器的状态（）。

A. 保持不变B. 翻转C. 置0D. 置1答案：D二、填空题（每题2分，共20分）1. 一个2输入的与门，当两个输入都为1时，输出为______。

答案：12. 在数字电路中，一个D触发器的D端输入为0，时钟脉冲上升沿到达后，输出Q的状态为______。

答案：03. 一个4位二进制计数器，如果初始状态为0101，下一个状态为______。

数字电子技术基础试题及答案一TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】数字电子技术基础期末考试试卷1. 时序逻辑电路一般由 和 两分组成。

2. 十进制数（56）10转换为二进制数为 和十六进制数为 。

3. 串行进位加法器的缺点是 ，想速度高时应采用 加法器。

4. 多谐振荡器是一种波形 电路，它没有稳态，只有两个 。

5. 用6个D 触发器设计一个计数器，则该计数器的最大模值M= 。

1．写出函数F (A,B,C,D) =A B C D E ++++的反函数。

2．证明逻辑函数式相等：()()BC D D B C AD B B D ++++=+ 3．已知逻辑函数F= ∑（3,5,8,9，10，12）+∑d(0,1,2) （1）化简该函数为最简与或式：（2）画出用两级与非门实现的最简与或式电路图： 4．555定时器构成的多谐振动器图1所示，已知R1=1KΩ，R2=Ω，C=μF 。

试求脉冲宽度T ，振荡频率f 和占空比q 。

图15．某地址译码电路如图2所示，当输入地址变量A7-A0的状态分别为什么状态 时，1Y 、6Y 分别才为低电平（被译中）。

………………………密……………………封…………………………装…………………订………………………线……………………… 学院 专业（班级） 姓名 学号……………………6．触发器电路就输入信号的波形如图3所示，试分别写出D触发器的Q和Q1的表达式，并画出其波形。

图D= Q n+1=Q1=7. 已知电路如图4所示，试写出:①驱动方程；②状态方程；③输出方程；④状态表；⑤电路功能。

图41．设计一个三变量偶检验逻辑电路。

当三变量A、B、C输入组合中的“1”的个数为偶数时F=1，否则F=0。

选用8选1数选器或门电路实现该逻辑电路。

要求：（1）列出该电路F(A,B,C)的真值表和表达式；（2）画出逻辑电路图。

A B C F2．试用74161、3-8译码器和少量门电路，实现图5所示波形VO1、VO2，其中CP为输入波形。

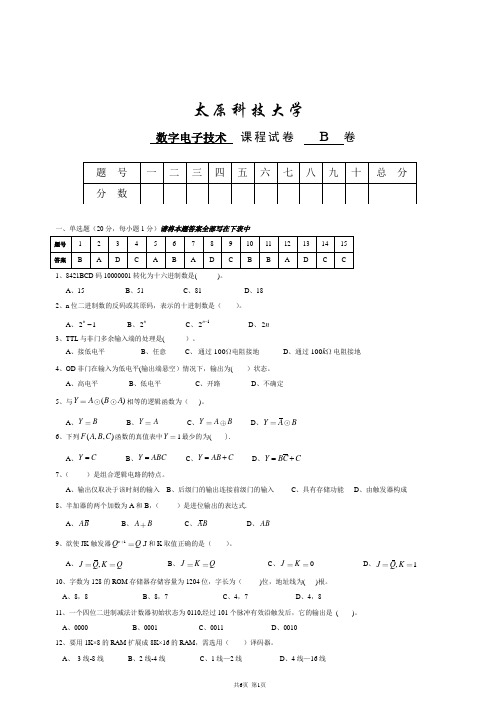

太原科技大学数字电子技术 课程试卷 B 卷一、单选题（20分，每小题1分）请将本题答案全部写在下表中1、8421BCD 码10000001转化为十六进制数是( )。

A 、15B 、51C 、81D 、18 2、n 位二进制数的反码或其原码，表示的十进制数是（ ）。

A 、21n- B 、2nC 、12n - D 、2n3、TTL 与非门多余输入端的处理是( ）。

A 、接低电平B 、任意C 、 通过 100电阻接地D 、通过 100k电阻接地4、OD 非门在输入为低电平(输出端悬空）情况下，输出为( ）状态。

A 、高电平 B 、低电平 C 、开路 D 、不确定5、与()Y A B A 相等的逻辑函数为（ )。

A 、YB B 、Y AC 、YA B D 、Y A B6、下列(,,)F A B C 函数的真值表中1Y 最少的为( ).A 、Y C =B 、Y ABC = C 、Y AB C =+D 、Y BC C =+ 7、（ ）是组合逻辑电路的特点。

A 、输出仅取决于该时刻的输入B 、后级门的输出连接前级门的输入C 、具有存储功能D 、由触发器构成 8、半加器的两个加数为A 和B ，（ ）是进位输出的表达式. A 、AB B 、A B C 、AB D 、AB9、欲使JK 触发器1n Q Q ,J 和K 取值正确的是（ ）。

A 、,JQ K Q B 、J K Q C 、0J K D 、,1J Q K10、字数为128的ROM 存储器存储容量为1204位，字长为（ )位，地址线为( )根。

A 、8，8 B 、8，7 C 、4，7 D 、4，811、一个四位二进制减法计数器初始状态为0110,经过101个脉冲有效沿触发后，它的输出是 ( )。

A 、0000 B 、0001 C 、0011 D 、0010 12、要用1K×8的RAM 扩展成8K×16的RAM ，需选用（ ）译码器。

试卷一一、填空题（每空1分，共20分）1、与非门的逻辑功能为。

（全1出0，有0出1）2、数字信号的特点是在时间上和幅值上都是断续变化的，其高电平和低电平常用1和0 来表示。

3、三态门的“三态”指高电平，低电平和高阻状态。

4、逻辑代数的三个重要规则是代入规则、反演规则、对偶规则。

5、为了实现高的频率稳定度，常采用石英晶体振荡器；单稳态触发器受到外触发时进入暂稳态6、同步RS触发器中R、S为高电平有效，基本R、S触发器中R、S 为低电平有效7、在进行A/D转换时，常按下面四个步骤进行，采样、保持、量化、编码。

1. 全1出0，有0出12.时间、幅值、1、03.高电平，低电平，高阻状态4.代入规则对偶规则反演规则5.石英晶体暂稳态6.高低7.采样保持量化编码二、选择题（每题1分，共10分）1、有八个触发器的二进制计数器，它们最多有（）种计数状态。

A、8；B、16；C、256；D、642、下列触发器中上升沿触发的是（）。

A、主从RS触发器；B、JK触发器；C、T触发器；D、D触发器3、下式中与非门表达式为（），或门表达式为（）。

A、Y=A+B；B、Y=AB；C、Y=BA+；D、Y=AB4、十二进制加法计数器需要（）个触发器构成。

A、8；B、16；C、4；D、35、逻辑电路如右图，函数式为（）。

A、F=AB+C；B、F=AB+C；AB+；D、F=A+BCC、F=C6、逻辑函数F=AB+BC的最小项表达式为（）A、F=m2+m3+m6B、F=m2+m3+m7C、F=m3+m6+m7D、F=m3+m4+m77、74LS138译码器有（），74LS148编码器有（）A、三个输入端，三个输出端；B、八个输入端，八个输出端；C、三个输入端，八个输出端；D、八个输入端，三个输出端。

8、单稳态触发器的输出状态有（）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态1. C2.D3. D A4. C5. A6.C7. A8. A三、判断（每题1分，共10分）：1、逻辑变量的取值，１比0大。

【最新整理，下载后即可编辑】数字电子技术基础答案第1章自测题 1.1填空题1. 100011.11 00110101.01110101 11110.01 1E.42. 43. n 24. 逻辑代数 卡诺图5.)(D C B A F )(D C B A F +='6.))((C B D C B A F7. 代数法 卡诺图8. 1 1.2判断题1. √2.√3. × 1.3选择题 1.B 2.C 3.C1.4 A F =1⊙B AB F 2 B A F +=3 1.51.6 C L =1.7 AB C B A BC Y 习题1.1 当000012 A A A ,7A 到3A 有1个不为0时，就可以被十进制8整除 1.2 (a)AC BC AB F ++=1 （b ）B A AB F +=2(c)C B A S ⊕⊕= AC BC AB C 0 1.3略 1.4 (1)）（B A D C F )(1))((1B A D C F ++=' (2)）（B A B A F )(2))((2B A B A F ++='(3) E D C B A F 3 DE C AB F ='3 (4))()(4D A B A C E A F ）（))()((4D A C AB E A F +++='1.5 C B A F ⊕⊕=1.6 (1) B A C B C A L (2) D B C B D C A L (3) AD L (4) E ABCD L (5) 0 L 1.7 C B A BC A C AB ABC C B A L ),,(1.8(1) ABD D A C F 1 (2) BC AB AC F 2(3) C A B A B A F 3 (有多个答案) (4) C B D C AB C A CD F +++=4 (5) C B A ABD C B A D B A F 5 (6) 16 F 1.9 (1) AD D C B B A F 1 (2) B A AC F 2(3) D A D B C B F 3 (4) B C F 4 1.10 (1) C A B F 1 (2) B C F 2(3) D A B C F 3 (4) C B A D B D C F 4 1.11 C A B A D F1.12 (1) D B A D C A D C B F 1（多种答案） (2)C B BCD D C D B F 2(3) C B C A D C F 3 (4) A B F 4 (5) BD D B F 5(6) C B D A D C A F 6（多种答案） (7) C A D B F 7（多种答案）(8) BC D B F 8（多种答案） (9) B D C F 9 1.13 略第2章自测题 2.1 判断题1. √2. √3. ×4. √5. √6. √7. ×8. √9. × 10√ 2.2 选择题1．A B 2．C D 3．A 4．B 5．B 6．A B D 7．C 8．A C D 9．A C D 10.B 习题2.1解：ABC Y =1 2.2解：(a)mA234.0503.012=-=-=C CES CC BS R U V I βBS mA 1.0537.06I I B <=-=∴三极管处于放大状态，)V (711.05012=⨯⨯-=-=CB CC O R I V u β。

《数字电子技术基础》试题及答案汇总第一套一、填空题（每空1分，共20分）1、逻辑代数中3种基本运算是 ， ， 。

2、逻辑代数中三个基本运算规则 ， ， 。

3、逻辑函数的化简有 ， 两种方法。

4、A+B+C= 。

5、TTL 与非门的u I ≤U OFF 时，与非门 ，输出 ，u I ≥U ON 时，与非门 ，输出 。

6、组合逻辑电路没有 功能。

7、竞争冒险的判断方法 ， 。

8、触发器它有 稳态。

主从RS 触发器的特性方程 ，主从JK 触发器的特性方程 ，D 触发器的特性方程 。

二、选择题（每题1分，共10分）1、相同为“0”不同为“1”它的逻辑关系是 （ ） A 、或逻辑 B 、与逻辑 C 、异或逻辑2、Y （A ，B ，C ，）=∑m （0，1，2，3）逻辑函数的化简式 （ ） A 、Y=AB+BC+ABC B 、Y=A+B C 、Y=A3、A 、Y=AB B 、Y 处于悬浮状态C 、Y=B A +4、下列图中的逻辑关系正确的是 （ ）A 、Y=B A + B 、Y=B A +C 、Y=AB 5、下列说法正确的是（ ）A 、主从JK 触发器没有空翻现象B 、JK 之间有约束C 、主从JK 触发器的特性方程是CP 上升沿有效。

6、下列说法正确的是（ ）A 、同步触发器没有空翻现象B 、同步触发器能用于组成计数器、移位寄存器。

C、同步触发器不能用于组成计数器、移位寄存器。

7、下列说法是正确的是（）A、异步计数器的计数脉冲只加到部分触发器上B、异步计数器的计数脉冲同时加到所有触发器上C、异步计数器不需要计数脉冲的控制8、下列说法是正确的是（）A、施密特触发器的回差电压ΔU=U T+-U T-B、施密特触发器的回差电压越大，电路的抗干扰能力越弱C、施密特触发器的回差电压越小，电路的抗干扰能力越强9、下列说法正确的是（）A、多谐振荡器有两个稳态B、多谐振荡器有一个稳态和一个暂稳态C、多谐振荡器有两个暂稳态10、下列说法正确的是（）A、555定时器在工作时清零端应接高电平B、555定时器在工作时清零端应接低电平C、555定时器没有清零端三、判断题（每题1分，共10分）1、A+AB=A+B （）2、当输入9个信号时，需要3位的二进制代码输出。

《数字电子技术基础》一、填空题（每空1分，共5分）1．十进制9用余3码表示为 1100 。

2． 逻辑函数Y=A （B+C ），其反函数Y =C B A +。

对偶函数Y ’= A + BC 。

3． OC 门在实际使用时必须在输出端外接 负载电阻和电源 。

4. 设计模值为30的计数器至少需要 5 级触发器。

二、选择题（每题2分，共10分）1． 逻辑函数的描述有多种，下面 B 描述是唯一的。

A.逻辑函数表达式B.卡诺图C.逻辑图D. 文字说明 2． 一只四输入与非门，使其输出为0的输入变量取值组合有 D 种。

A.15B.8C.7D.1 3. 可用来暂时存放数据的器件是 B 。

A.译码器B.寄存器C.全加器D.编码器 4． D 可用来自动产生矩形脉冲信号。

A.施密特触发器B.单稳态触发器C.T 触发器D. 多谐振荡器 5． 单稳态触发器的主要用途是 C 。

A.整形、延时、鉴幅B. 整形、鉴幅、定时C.延时、定时、整形D.延时、定时、存储三、化简题（每题5分、共10分）用卡诺图化简下列逻辑函数，要求用与或式。

⒈ D C A D C A C B A D C ABD ABC Y +++++= 解：D A D C A D C A C B A D C ABD ABC Y +=+++++=得分 评卷人 复查人得分 评卷人 复查人得分 评卷人 复查人⒉ ∑∑+=)15,14,13,12,11,10()9,8,7,6,5(d m Y解：BD BC A d m Y ++=+=∑∑)15,14,13,12,11,10()9,8,7,6,5(四、分析题（共30分）1．（本题10分）分析电路，要求给出最简的与或逻辑表达式。

解：⒈逐级写表达式并化简：（6分）C B A B A C B B A B A BC B A BC B A Y +=+⋅+=⋅⊕=+⊕=)()()(⒉列真值表：（2分）A B C Y 0 0 00 0 1 0 1 00 0 1得分 评卷人 复查人0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 1 1 0 0⒊逻辑功能：（2分）当C 为0时，输出Y 为两输入A 、B 异或，当C 为1时，输出Y 为A ·B 。

）级班（业专、化简、证明、分析综合题: （每小题10分，共70分）1 .写出函数F (A,B,C,D) = A B C D E的反函数。

F =2.证明逻辑函数式相等: BC D D(B C)(AD B) = B D数字电子技术基础期末考试试卷课程名称数字电子技术基础 B ______ 卷考试形式闭卷考核类型考试本试卷共3 大题，卷面满分100分，答题时间120分钟。

1. 时序逻辑电路一般由_______________ 和 _______________ 两分组成。

2. 十进制数（56）10转换为二进制数为__________ 和十六进制数为___________3. 串行进位加法器的缺点是_________ ，想速度高时应采用____________ 加法器'4. 多谐振荡器是一种波形________ 电路，它没有稳态，只有两个_______________5. 用6个D触发器设计一个计数器，则该计数器的最大模值M __________________3. 已知逻辑函数F= E( 3,5,8,9 , 10, 12) +E d(0,1,2)(1)化简该函数为最简与或式：(2)画出用两级与非门实现的最简与或式电路图:4. 555定时器构成的多谐振动器图1所示，已知R1=1K Q, R2=8.2K Q, C=0.1卩F试求脉冲宽度T,振荡频率f和占空比qRiR2Ucc8 43 Hilo 5552 5]==0*0 wF5.某地址译码电路如图2所示，当输入地址变量A7-A0的状态分别为什么状态时，Y 1、Y 分别才为低电平（被译中）oAr As As Ai A36•触发器电路就输入信号的波形如图 3所示，试分别写出D 触发器的Q 和Q1 的表达式，并画出其波形。

CP_jn_TL_n_TL-TLRd AO E QI7. D=n+1Q已知电路如图4所示，试写出：Q i =①驱动方程;②状态方程;③输出方程;④状态表；⑤电路功能。

DC B AD C A B ++《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（147），作为8421BCD码时，它相当于十进制数（93 ）。

2.三态门电路的输出有高电平、低电平和（高阻）3种状态。

3．TTL 与非门多余的输入端应接（高电平或悬空）。

4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（高）电平。

5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。

6. 如果对键盘上108个符号进行二进制编码，则至少要（ 7）位二进制数码。

7. 典型的TTL 与非门电路使用的电路为电源电压为（5 ）V ，其输出高电平为（3.6）V ，输出低电平为（0.35）V ， CMOS 电路的电源电压为（ 3--18） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出01234567Y Y Y Y Y Y Y Y 应为（ 10111111 ）。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有（ 11）根地址线，有（16）根数据读出线。

10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ 100）位。

11. AB ）。

12.13．驱动共阳极七段数码管的译码器的输出电平为（ 低）有效。

二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( A ) 。

A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ∙∙的值是（ C ）。
