2020届中考物理考点复习卷：欧姆定律(含答案)

中考物理复习专题：欧姆定律一、选择题，下列说法中正确的是（）1．根据欧姆定律I=URA．电阻一定时，导体两端的电压越大，通过它的电流就越大B．导体中的电流与导体的电阻成反比C．导体的电阻越大，它两端的电压越大D．一段导体的电阻与加在它两端的电压成正比2．如图所示的电路，电源电压不变。

闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（）A．电流表A1示数变小，电压表V示数不变B．电流表A示数变小，灯泡亮度不变C．电压表V示数与电流表A示数的比值不变D．电流表A和A1示数之差不变3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大4．小林设计了一种酒精测试仪的电路，如图所示。

图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。

电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。

下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

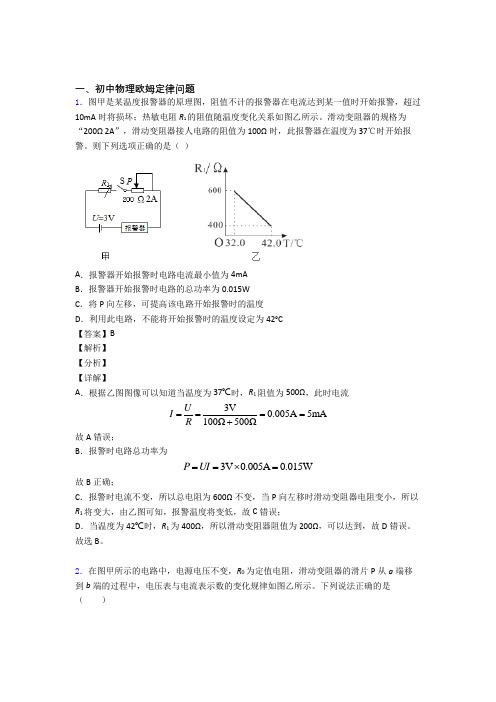

一、初中物理欧姆定律问题1．图甲是某温度报警器的原理图，阻值不计的报警器在电流达到某一值时开始报警，超过10mA 时将损坏；热敏电阻R 1的阻值随温度变化关系如图乙所示。

滑动变阻器的规格为“200Ω 2A ”，滑动变阻器接人电路的阻值为100Ω时，此报警器在温度为37℃时开始报警。

则下列选项正确的是（ ）A ．报警器开始报警时电路电流最小值为4mAB ．报警器开始报警时电路的总功率为0.015WC ．将P 向左移，可提高该电路开始报警时的温度D ．利用此电路，不能将开始报警时的温度设定为42°C【答案】B【解析】【分析】【详解】A ．根据乙图图像可以知道当温度为37℃时，R 1阻值为500Ω，此时电流3V 0.005A 5mA 100Ω500ΩU I R ====+ 故A 错误；B ．报警时电路总功率为 3V 0.005A 0.015W P UI ==⨯=故B 正确；C ．报警时电流不变，所以总电阻为600Ω不变，当P 向左移时滑动变阻器电阻变小，所以R 1将变大，由乙图可知，报警温度将变低，故C 错误；D ．当温度为42℃时，R 1为400Ω，所以滑动变阻器阻值为200Ω，可以达到，故D 错误。

故选B 。

2．在图甲所示的电路中，电源电压不变，R 0为定值电阻，滑动变阻器的滑片P 从a 端移到b 端的过程中，电压表与电流表示数的变化规律如图乙所示。

下列说法正确的是（ ）A．电源电压为4.0VB．定值电阻R0的阻值为8ΩC．滑动变阻器的调节范围为0﹣20ΩD．当滑片P位于b端时，电路的总功率最大【答案】C【解析】【分析】【详解】电路为定值电阻与滑动变阻器串联电路，电压表测量滑动变阻器两端电压，当滑片P位于a端时，滑动变阻器接入阻值为0Ω，电路为定值电阻简单电路，则电压表示数为0V，由乙图可知此时电流为0.6A，则由欧姆定律可求电源电压为U=I1R0=0.6A×R0当滑片P位于b端时，滑动变阻器全部接入电路，由串联分压可知此时对应电压最大，由乙图可知此时电压表示数为4V，电流表示数为0.2A，则可求滑动变阻器最大阻值及电源电压为24V ==200.2AURI=Ω滑滑U=U0+U滑=0.2A×R0+4V联立求解可得电源电压为6V，电阻R0阻值为10Ω，由于电源电压不变，则由2UPR=可知，当电路电阻最小时，电路总功率最大，即滑片位于a端，综合可知，故选C。

一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压不变，L 1、L 2两个灯泡的规格相同。

闭合开关S ，当滑动变阻器的滑片P 都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（ ）A ．L 1逐渐变亮B ．L 1先变亮再逐渐变暗C ．L 2逐渐变暗D ．L 2逐渐变亮【答案】D【解析】【分析】【详解】 左图为串联电路，滑动变阻器的滑片P 从中点向右滑动，阻值变大，电流变小，L 1变暗。

右图中定值电阻和滑动变阻器串联，当滑动变阻器的滑片P 从中点向右滑动，滑动变阻器分得的电压变大，因为灯泡L 2和滑动变阻器并联，故L 2两端电压也变大，根据公式2U P R=知，灯泡实际功率变大，亮度也变亮。

故选D 。

2．如图所示，电源电压不变，a 、b 为电流表或电压表，滑片P 在滑动变阻器R 3的中点，电路在工作时均安全。

只闭合S 1时，a 、b 均有示数；先闭合S 1，再闭合S 2，b 示数有变化。

下列判断正确的是（ ）A ．a 是电压表B ．先闭合S 1，再闭合S 2，b 示数可能变大C ．只闭合S 1，滑片P 向右滑动，b 示数的变化量大于a 示数的变化量D ．若将b 换成另一种电表，开关均闭合，滑片P 向左滑动，a 示数的变化量与b 示数的变化量的比值等于23R R +【答案】AC【解析】【分析】【详解】A．若a是电流表，当S1闭合后，电源短路，所以a是电压表，故A正确；B．只闭合S1，电路为串联电路，三电阻串联，再闭合S2，R1被短路，如果b是电流表，因为R1和R2一直被短路，电路总电阻不变，b的读数不变。

如果b是电压表，R1被短路后，电压表测量的阻值变小，分得电压变小，读数变小，由题意可得，b示数有变化，所以b是电压表，示数一定变小，故B错误；C．只闭合S1，电路为串联电路，a测量R2和滑动变阻器两端电压，b测R1和R2两端电压，滑片P向右滑动，阻值变小，则()()12b12a22=P PI R RU R RU I R R R R∆+∆+=∆∆++分子不变，分母变小，所以∆U b：∆U a越来越大，所以b示数的变化量大于a示数的变化量，故C正确；D．若将b换成另一种电表，即换成电流表，则R1和R2均被短路，a测量滑动变阻器两端电压，b测通过滑动变阻器的电流，所以ab的比值为滑动变阻器的阻值，故D错误。

2020年中考物理试题分类训练——欧姆定律一、选择题1.（2020武汉，19）如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。

闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开开开关S2,断开开关S1时，电流表的示数是0.2A.则电阻R3的阻值是A.20ΩB.30ΩC.45ΩD.50Ω2.(2020滨州，10)如图所示的电路中,电源电压保持不变,R1为定值电阻。

闭合开关S,滑动变阻器R2的滑片P向右滑动的过程中,关于电压表和电流表的示数变化,下列判断正确的是A.电压表示数变小，电流表示数变大B.电压表示数不变，电流表示数变小C.电压表示数变大，电流表示数不变D.电压表示数变大，电流表示数变小3.（2020岳阳，7）对物理量的关系式理解正确的是（）A. 由mVρ=可知，物质的密度与质量成正比B. 由svt=可知，物体的速度与路程成正比C. 由URI=可知，电流一定时，电阻与电压成正比D. 由FpS=可知，受力面积一定时，压强与压力成正比4.（2020岳阳，12）如图所示，电源电压不变，a、b、c为电流表或电压表。

只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化。

则（）A. a表是电压表B. 先闭合S1、S2，再闭合S3，a表示数无变化C. S1、S2、S3都闭合，移动滑片P，a、b两表示数无变化D. S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值5.（2020鄂州，14）如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则A. L2两端的电压为1.5VB. L1两端的电压为1.5VC. L1与L2的灯丝电阻之比为2：1D. 通过L1与L2的电流之比为1： 26.（2020鄂州，15）小周同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

2020全国中考物理试题分类汇编——《欧姆定律》1.（2020安徽省）R1、R2、R3是三个阻值不同的定值电阻。

将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为()A. I1>I2>I3B. I3>I2>I1C. I1=I2=I3D. I12>I1>I32.（2020安徽省）在图示电路中，电源电压保持不变。

闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则()A. 电流表A的示数减小B. 电压表V2的示数减小C. 电压表V1与电流表A的示数比值减小D. 电压表V2与电流表A的示数比值减小3.（2020天津）图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω4.（2020天津）图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（）A．总电阻增大，电流减小B．总电阻增大，电流增大C.总电阻减小，电流增大D．总电阻减小，电流减小5.（2020北京市）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻(阻值随温度升高而减小，电路图符号)。

电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是()A. 电流表示数变小B. 电流表示数不变C. 电压表示数变小D. 电压表示数变大6．（2020广西南宁）图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小｡若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数増大，则（）A．选用电压表接在a､b之间B．选用电压表接在b､c之间C．选用电流表接在b､c之间D．选用电流表接在a､c之间7.（2020上海）在如图所示的电路中，电源电压保持不变。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC ．灯与R 串联，电压表测L 的电压，电流表测电路的电流，滑动变阻器的滑片P 向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据P UI =，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC 错误；B ．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B 错误；D ．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D 正确。

故选D 。

3．如图所示，电源电压不变，电阻115ΩR =，210ΩR =，开关S 、S 1闭合，S 2断开，电流表读数为0.4A ，则开关S 、S 2闭合，S 1断开时，电流表读数可能为（ ）A ．0.4AB ．0.5AC ．0.6AD ．0.7A【答案】B 【解析】 【分析】 【详解】当开关S 、S 1闭合，S 2断开时，电阻R 0与R 1的串联，电流表测电路中的电流，根据欧姆定律可得，R 1两端的电压是1110.4A 15Ω6V U I R ==⨯=因为串联电路的总电阻等于各分电阻之和，所以011R R R =+总当开关S 、S 2闭合，S 1断开时，电阻R 0与R 2串联，同理022R R R =+总因为12R R >，所以12R R >总总，因为电源电压不变，所以根据欧姆定律可得210.4A I I >=因为开关S 、S 2闭合，S 1断开时，电路中的电流变大，那么R 0的电压变大，由于电源电压不变，根据串联电路的电压规律可知，R 2两端的电压变小，即216V U U <=所以1226V 0.6A 10ΩU I R <== 则可知电流表的读数在0.4~0.6A 之间。

一、初中物理欧姆定律的实际应用问题1．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图像如图乙所示。

则下列判断正确的是（）A．图线A是电阻R1的I﹣U关系图像B．电源电压为18VC．R2两端的电压与通过它的电流成正比D．滑动变阻器R2的最大阻值为30Ω【答案】B【解析】【分析】【详解】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。

A．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0，由图像可知，A为滑动变阻器R2的U-I关系图像，B为电阻R1的U-I图像，故A错误；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由U-I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以电源电压为U=U1+U2=14V+4V=18V故B正确；C．由A图像可知，R2两端的电压与通过它的电流关系为一次函数，不是成正比，故C错误；D．根据图像A，由欧姆定律可得，滑动变阻器的最大阻值为2 214V70Ω0.2AURI===故D错误。

故选B。

2．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。

闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（）A．电源电压为34V B．电阻R1的阻值为12ΩC．电路中最小电流为1A D．灯L的阻值始终是4Ω【答案】AC【解析】【分析】【详解】由图可知灯泡L、定值电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1两端的电压，电压表V2测灯泡L与定值电阻R1两端的电压，所以灯泡两端电压等于电压表V2的示数减去电压表V1的示数。

2020年中考物理专题分类卷专题十五欧姆定律（真题篇）一、选择题1.图中，能正确描述电阻一定时，电流随电压变化的图象是( )A B C D2．如图所示，电源电压恒为6V，R1是定值电阻，A、B是滑动变阻器R2的两端。

闭合开关，当滑片P在A端时，的示数为0.6 A；当滑片P移到B端时，的示数为0.2 A．则R1和滑动变阻器R2的最大阻值分别是( )A. 10Ω，15ΩB.10Ω，20ΩC.10Ω，30ΩD.30Ω，10ΩI 图象，小明对图象信息作出的判断，正确的是( )3．如图是电阻甲和乙的UA．当甲两端电压为0.5 V时，通过它的电流为0.3 AB．当乙两端电压为2.5 V，其电阻值为10ΩC．将甲和乙串联，若电流为0.3 A，则它们两端的电压为2VD．若甲和乙并联，若电压为1V，则它们的干路电流为0.4 A4．如图所示电路中，闭合开关S，灯泡发光，电路正常，若将电压表与电流表交换位置，电路可能出现的情况是( )A．电流表、电压表被烧毁B．电压表示数接近电源电压C．灯泡正常发光D．电流表有示数5．在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为( )A．1:1 B．1:5 C．4:1 D．4:56．（2018·安徽）如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片，在移动滑片的过程中，下列说法正确的是( )A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变大C．电流表的示数变小，电压表的示数变小D．电流表的示数变大，电压表的示数变小7．小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是( )A B C D8．(2018·武汉)为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示，R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压，若已知电源电压为12 V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是( )A．AB两端电压为6V时，跳绳自动计数器会计数一次B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍二、填空题9．(2018·天津)当某导体两端电压是3V时，通过它的电流是0.2 A，该导体的电阻是____Ω；当它两端电压为0时，该导体的电阻为____Ω．10.如图所示，闭合开关后，电压表的示数为6 V，电流表的示数为0.3 A，则电阻R的阻值为____Ω；当开关断开时，该电阻的阻值为____Ω．11．如图所示，电源电压恒定，R 1=20 Ω，闭合开关S ，断开开关S 1，电流表示数是0.3 A ；若再闭合S 1，发现电流表示数变化了0.2 A ，则电源电压为____V ，R 2的阻值为____Ω．12.将一段电阻丝R 和一个阻值为R 0的定值电阻串联．接在电压为U=2 V 的电源上，现改变电阻丝接入电路的长度．测得通过电阻丝的电流I 和电阻丝相应的接入长度L ，得到了电流的倒数与长度的关系图像（L I—1图象）如图所示，由此可知：该定值电阻R 0=____Ω；当电阻丝的接入长度为L=0.5 m 时，相应电阻丝的电阻R’=____Ω.三、实验探究题13. (2017·连云港)小明同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻R 两端的电压始终保持2.4 V 不变.(1)请用笔画线代替导线，将甲图中实物电路连接完整（导线不得交叉）． (2)开关闭合前，滑动变阻器的滑片P 应置于____（选填“A ”或“B ”）端．(3)在实验过程中，当把电阻R 由5Ω更换为10Ω时，滑动变阻器接入电路中的电阻应____．（选填“变大”“变小”或“不变”）(4)某次实验时电流表的示数如图乙所示，则电流表示数为____A，此时R的阻值为____Ω．14．(2018·海南)在“测量小灯泡电租”实验中，小灯泡的额定电压U=2.5 V．(1)请用笔画线代替导线，将图甲中的实物电路连接完整．(2)闭合开关后，发现电流表指针如图乙所示，其原因是_______________________________.(3)排除故障后，闭合开关，移动滑片P使电压表示数为2.5 V，电流表示数如图丙所示I=____A，则小灯泡的电阻R=____Ω．(4)如图丁所示，是小华同学利用图甲电路做实验时，测绘出的小灯泡的电流随电压变化的关系图象，在图甲电路中，电源电压U=4.5V保持不变，当滑动变阻器取值R P=10 Ω时，小灯泡电阻值为R L=____Ω（保留两位小数点）四、计算题15．（2018·广东）如图甲所示，已知定值电阻R1的阻值为30 Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如图乙所示．（设电源电压保持不变），求：(1)电源电压U是多少？(2)通过定值电阻R2的电流是多少？(3)现用一个未知阻值的定值电阻R x替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断R x 替换的是电阻R 1或R 2．(4)此时替换后电流表示数减少了0.3 A ，求未知电阻R x 的阻值．专题十五 欧姆定律（真题篇）1．A 解析：电阻一定时，电流与电压成正比。
