快速读懂钢筋配筋图的迷你教程

想懂钢筋吗？教你如何快速的读懂钢筋配筋图
分享转载是一种快乐！回贴是一种美德。

还犹豫什么，赶紧转载到自己空间吧
或邇筋邑法
说明
在平面图中配置钢筋时，底层钢
筋弯钩应向上或向左，顶层钢筋则
向下或向右。

配双层钢筋的墙体，在配筋立
面图中，远直钢筋的弯钩应向上
或向左，而近页钢筋则向下或向
不能表示清楚钢筋
图外面增加钢筋大
受压构件的配筋:
（1）纵向受力钢筋（2）箍筋
作用忒
一协助混凝土承受压力■以减小构
件尺寸;
二承受可能的弯矩，以及混凝土收
缩和度变形引起的拉应力:
三防止构件突然的脆性破坏。

图1构件中钢筋的名称
2 Φ10架立筋
钢筋混教土梁
8 8 @2Og
ffl⅞—
2 Φ20 受力®5\ 2$ 20 弯起
受力筋
受力筋一承受拉、压力的钢筋。

鐘施一承受一部分斜拉应力.并固定受力筋的位置，多用于梁和柱内。

架立筋一在梁中用于固定箍筋位置,构成梁内的钢筋骨架。

快速读懂钢筋配筋图的方法想懂钢筋吗？教你如何快速的读懂钢筋配筋图钢筋很简单的，就是那么几个东西，多多看看观察哈，未完待续，做完再给大家看接下来的！大家参考参考哈受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。

怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。

如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。

（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

）贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

架立筋和贯通筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。

高效，9张图教你学会钢筋配筋图!
配筋平
7
表示现浇水平钦筋混凝土板的钢筋配置情况
（分布筋）④80150^
|；| ②
!^! 4>8 8150
钢筋画法
在平面图中配置钢筋时，底层钢筋弯钩应向上或向左，顶层钢筋则向下或向右.
配双层钢筋的墙体，在配筋立面
图中，远直钢筋的弯钩应向上或
向左，而近页钢筋则向下或向
右.
不能表示淸楚钢筋
外面增加钢筋大
远面底层
近面
n
n 顶
层
力・
作用，
一协助混凝土承受压力•以减小构 件尺寸： 二承受可能的弯矩，以及混凝土收 缩和温度变形引起的拉应力：
三防止构件突然的脆性破坏•
作用：
保证纵向钢筋的位置正确，防止纵
向钢筋压屈，从而提高柱的承载能
tn ILL 受压构件的配筋：
（1）纵向受力钢筋 （2）箍筋
受力筋一承受拉、压力的钢筋。

箍筋一承受一部分斜拉应力，并固定受力筋的位賈，多用
于梁和柱内。

箍筋
梁、柱的保护层 绘小厚度为25mm
一
架立筋
受力筋
配筋立面图和配筋断面图（二）r\ 2^6
j
s
1
1•160
,50 |
g
(N
Q S
CM
100
®06 1=700
2|^Xl：20
I36M
XL (150x250X^40
2*6 1=3550 T
1^14 >4110 "2600
G) 2*12 1=3700 275
S
CM
3500
配筋图就是这么简单，大家多看，多想，多应用。

如何在2分钟内看懂钢筋图纸？⼗年⽼师傅经验总结，值得你收藏！作为⼀名建筑⼯程师，看懂钢筋图纸是必修课，但是钢筋图纸符号密密⿇⿇的，对于不会看钢筋图纸的施⼯员来说看钢筋图纸可能跟看天书差不多。

但是只要你掌握以下这些⽅法，就能轻松看懂钢筋图纸啦。

⼀、钢筋分类1. 按⼒学性能分为四个等级（1）HPB235表⽰⼀级钢筋（2）HRB335表⽰⼆级钢筋（3）HRB400表⽰三级钢筋（4）RRB400表⽰四级钢筋H：表⽰热轧P：表⽰光圆R：表⽰带肋B：表⽰钢筋⼆、钢筋标注⽅法1. 表⽰钢筋的根数等级、直径（1）2Ф302表⽰钢筋的根数，Ф表⽰钢筋等级直径符号，30表⽰钢筋直径2. 表⽰钢筋的等级、直径和相邻钢筋中⼼距。

（1）Ф4 @ 200Ф表⽰钢筋等级直径符号，4表⽰钢筋直径，@中⼼距符号，200相邻钢筋的中⼼距（≤200mm）。

三、钢筋的表⽰⽅法1. 箍筋（1）φ10@150/100(2)：表⽰箍筋数量为10 ，加密区间距150，⾮加密区间距100，全为双肢箍。

（2）φ10@150/100(4)：表⽰箍筋数量为10 ，加密区间距150，⾮加密区间距100，全为四肢箍。

（3）φ6@100(2)：表⽰箍筋数量为6，间距为100，双肢箍。

（4）φ6@100(4)/200(2)：表⽰箍筋为φ6，加密区间距100，四肢箍，⾮加密区间距200，双肢箍。

2. 梁箍筋（1）A10-200/100(4)：表⽰箍筋为Ⅰ级钢筋，钢筋直径为10，加密区间距为200，⾮加密区间距为100，均为四肢箍。

（2）A8-200(4)/150(2)：表⽰箍筋为Ⅰ级钢筋，钢筋直径为8，加密区间距为200，四肢箍，⾮加密区间距为150，均为两肢箍。

需要注意的是此处表⽰间距不是⽤'＠'，⽽是⽤'－'。

3. 梁上部贯通筋（1）4B22+(2A12)：4B22表⽰贯通筋⽤于双肢箍，2A12为架⽴筋。

（2）2B22+2B20：表⽰梁的上部配置2B22的贯通筋，梁的下部配置2B20的贯通筋。

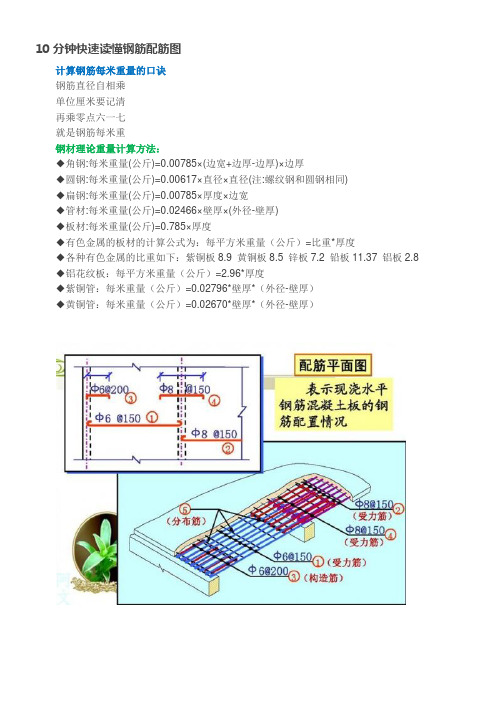

10分钟快速读懂钢筋配筋图计算钢筋每米重量的口诀钢筋直径自相乘单位厘米要记清再乘零点六一七就是钢筋每米重钢材理论重量计算方法：◆角钢:每米重量(公斤)=0.00785×(边宽+边厚-边厚)×边厚◆圆钢:每米重量(公斤)=0.00617×直径×直径(注:螺纹钢和圆钢相同)◆扁钢:每米重量(公斤)=0.00785×厚度×边宽◆管材:每米重量(公斤)=0.02466×壁厚×(外径-壁厚)◆板材:每米重量(公斤)=0.785×厚度◆有色金属的板材的计算公式为：每平方米重量（公斤）=比重*厚度◆各种有色金属的比重如下：紫铜板8.9 黄铜板8.5 锌板7.2 铅板11.37 铝板2.8◆铝花纹板：每平方米重量（公斤）=2.96*厚度◆紫铜管：每米重量（公斤）=0.02796*壁厚*（外径-壁厚）◆黄铜管：每米重量（公斤）=0.02670*壁厚*（外径-壁厚）------------------------------------------------------------------------------【精品专区】1.[钢筋入门]11G101-1平法识图与钢筋工程量计算(实例解析详细图解244页)资料介绍：PPT格式，主要对钢筋平法图集、梁平法、柱平法、剪力墙平法、板平法规则、配筋构造、钢筋算量等内容及具体计算实例进行了详细解析......2. [江苏]住宅楼建安工程预算书(含施工图纸)资料介绍：本工程为6层框架结构住宅楼，建筑面积约为2553M ,建筑总高度为17.6M，本资料为投标报价，采用工程量清单计价，包括土建工程、给排水工程以及电气工程，报表具体，并含建筑、结构、水、电施工图纸，......（二层楼面结构图）3.[江苏]办公楼及地下车库建筑工程量计算及预算书(广联达软件实例图纸)资料介绍：本工程建筑面积约19518.1平方米,框架结构，采用桩基基础，附配套CAD图纸及广联达GCL11钢筋抽样、GBQ4计价GCL9图形算量软件应用实例，可直接套用，......（一层梁平法施工图）4.[大连]大型标志性商业综合体建筑幕墙工程预算书(含施工图纸)资料介绍：本工程为商业综合体建筑幕墙改造工程，本预算书为投标报价，工程总价为：1520万元，包括：塑铝板幕墙，干挂理石，铝合金断热窗，雨棚，采光顶等，施工图：DWG格式，含平、立面图，装饰节点详图等。

到工地看钢筋图一脸懵？老师傅教你几个技巧，别再傻乎乎地求人了在工地上，但凡是有一点技术含量的工种，都会遇到各种各样的图纸，如果不会看图，就很难有大的发展空间。

今天吉工家要跟大家说的就是钢筋图纸，钢筋图纸上各种密密麻麻的钢筋分布，常常让很多工友一脸懵逼，无处下“眼”。

今天吉工家就来跟大家说说，怎么快速看懂钢筋图！一个单位工程的施工图纸，少则几十张，多则上百张，钢筋工要想看懂这些图纸，有些基本的表示方法大家要掌握。

这样看图才能更快效率更高，在施工过程中才不至出差错。

一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

三、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

四、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

令⼈头疼的钢筋图纸看不懂怎么办？⽼师傅教你如何看懂钢筋在我们的⽣活中很少见，⼀般在⼯地上是特别的多，在⼀个施⼯项⽬中，有多种图纸，其中钢筋图纸是最让⼈头疼的。

看不懂钢筋图纸怎么办？⽼师傅教你如何看懂。

⼀、钢筋的级别我们通常在⼯地上所见到的钢筋，唯⼀区别就是粗和细，其实在不同的施⼯中，所⽤到的钢筋种外形和钢种，⽤途也都不⼀样，详情请看下⽅图⽚。

也会不⼀样。

钢筋有钢筋有4个等级、2种外形和钢种，⽤途也都不⼀样⼆、钢筋的表⽰种类1.梁（主、次梁，地梁，圈梁）2.柱（受⼒柱，构造柱）3.板（单向板，双向板）三、快速识别钢筋符号1、标注钢筋的根数、直径、等级例：6Ф606：表⽰钢筋的根数Ф：表⽰钢筋等级直径符号60：表⽰钢筋直径2、标注钢筋的等级、直径和相邻钢筋中⼼距例：Ф20 @ 600Ф：表⽰钢筋等级直径符号20：表⽰钢筋直径@：相等中⼼距符号600：相邻钢筋的中⼼距（≤600mm）四、钢筋的具体作⽤、受⼒筋：构件中承受拉应⼒和压应⼒的钢筋。

⽤于梁、板、柱等各种钢筋混凝⼟构件中。

1、受⼒筋：、箍筋：构件中承受⼀部分斜拉应⼒（剪应⼒），并固定纵向钢筋的位置。

⽤于梁和柱中。

2、箍筋：、架⽴筋：与梁内受⼒筋、箍筋⼀起构成钢筋的⾻架。

3、架⽴筋：、分布筋：与板内受⼒筋⼀起构成钢筋的⾻架，垂直于受⼒筋。

4、分布筋：、构造筋：因构造要求和施⼯安装需要配置的钢筋。

5、构造筋：6、保护层：为了使钢筋在构件中不被锈蚀，加强钢筋与混凝⼟的粘结⼒，在各种构件中的受⼒筋外⾯，必须要有⼀定厚度的混凝⼟，这层混凝⼟就被称为钢筋的保护层。

五、常⽤的构件代号六、看图纸的⼯具作为⼀名经验丰富的设计师，当我们接受到图纸⽂件后，是⽆法直接打开的，即使⼀份图纸再看图软件，将图纸添加进⼊，即可迅捷CAD看图简单，也是有图层组成，包含着各信息，需要搭载迅捷快速打开。

特⾊功能：1、随意变换图纸背景颜⾊，瞬间提升看图⽓质；2、切换图纸三维视⾓，全⽅位看图；3、⼩树苗每天成长⼀点点，办公更加透彻。

钢筋图纸看不懂？10年经验师傅一分钟教会你我们先来了解一下钢筋图纸上表示有几种；1. 梁，分主梁、次梁、地梁、圆梁。

2. 柱，分受力柱、构造柱。

3. 板，分单向板、双向板。

在来了解一下箍筋的表示方法是；1.φ10@100/200(2)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

2.φ10@100/200(4)：表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

3.φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。

4.φ8@100(4)/150(2)：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

梁的表示方法介绍；1. 梁上主筋与梁下主筋同时表示的方法是；⑴ 3Φ22，3Φ20：意思表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵ 2φ12，3Φ18：意思表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25：意思表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25：意思表示上部钢筋为3Φ25，下部钢筋为5Φ25。

2. 梁上部钢筋表示的方法是（标在梁上支座处）；⑴ 2Φ20：意思表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）：意思表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2：意思表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22：意思表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

3. 梁腰中钢筋表示的方法是；⑴ G2φ12：意思表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14：意思表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22：意思表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18：意思表示梁两侧的抗扭钢筋，每侧两根Φ18。

4. 梁下部钢筋表示的方法是（标在梁的下部）；⑴ 4Φ25：意思表示只有一排主筋，4Φ25 全部伸入支座内。
