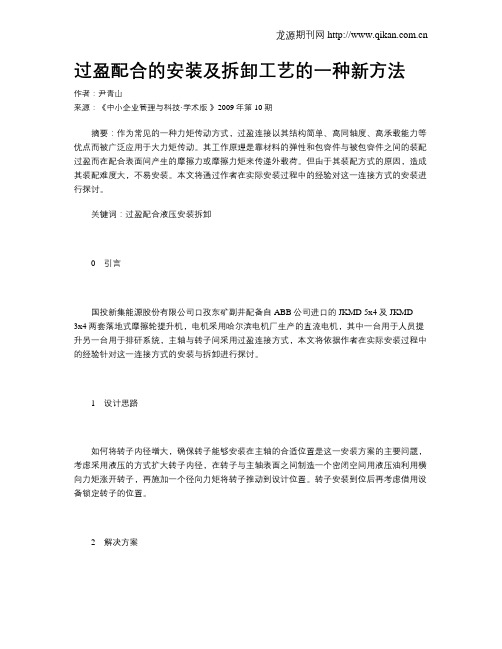

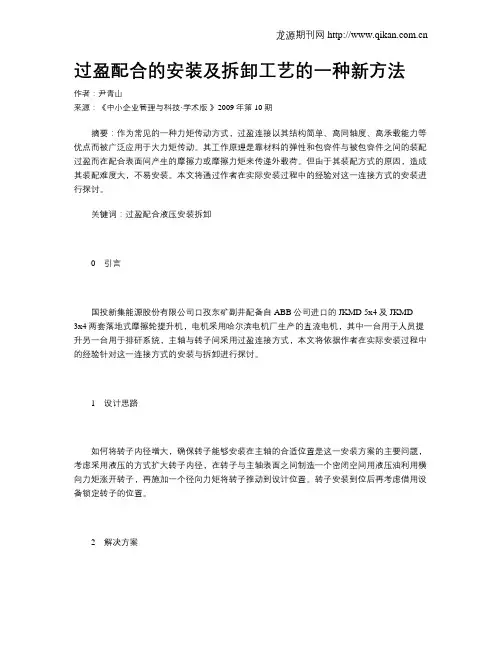

过盈配合的安装及拆卸工艺的一种新方法作者：尹青山来源：《中小企业管理与科技·学术版》2009年第10期摘要：作为常见的一种力矩传动方式，过盈连接以其结构简单、高同轴度、高承载能力等优点而被广泛应用于大力矩传动。
其工作原理是靠材料的弹性和包容件与被包容件之间的装配过盈而在配合表面间产生的摩擦力或摩擦力矩来传递外载荷。
但由于其装配方式的原因，造成其装配难度大，不易安装。
本文将通过作者在实际安装过程中的经验对这一连接方式的安装进行探讨。
关键词：过盈配合液压安装拆卸0引言国投新集能源股份有限公司口孜东矿副井配备自ABB公司进口的JKMD 5x4及JKMD3x4两套落地式摩擦轮提升机，电机采用哈尔滨电机厂生产的直流电机，其中一台用于人员提升另一台用于排矸系统，主轴与转子间采用过盈连接方式，本文将依据作者在实际安装过程中的经验针对这一连接方式的安装与拆卸进行探讨。
1设计思路如何将转子内径增大，确保转子能够安装在主轴的合适位置是这一安装方案的主要问题，考虑采用液压的方式扩大转子内径，在转子与主轴表面之间制造一个密闭空间用液压油利用横向力矩涨开转子，再施加一个径向力矩将转子推动到设计位置。
转子安装到位后再考虑借用设备锁定转子的位置。
2解决方案考虑加工一件液压端盖以辅助在主轴表面及转子内部形成密闭空间。
并且具备向密闭空间注入液压油的功用。
在液压端盖上设计4个注油孔，采用一台气动油泵向密闭空间内施加径向力矩，3台手动油泵施加横向力矩。
在主轴端部设计3个导流孔将液压油由轴端流入密闭腔。
为便于安装，还应加工一件安装杆在装配过程中做平衡件之用。
3具体安装步骤3.1利用起重机将转子吊起，套在主轴上，并使转子处于悬浮状态。
3.2在主轴端部及液压端盖(3)外侧安装密封圈(4、5)。
3.3在液压端盖上安装排气嘴(1)。
3.4利用安装杆将液压端盖安装在主轴端部o3.5拧紧液压端盖与主轴的连接螺栓(2)至3210Nm。
3.6分别将起动油泵和3台手动油泵的出油口连接至液压端盖(如图一所示)。
过盈配合的装配与拆卸过盈连接是依靠孔(包容件)和轴(被包容件)配合后的过盈达到紧固联接的目的，其装配方法可参考下表加以选择。
过盈配合件的装配方法用于零件不经常拆卸,同心度要求高的地方m7Li8M8h7d3Gh3Db3gb3gb D Gb d n6M7H7m6用锤打入可承受很大扭矩,震动及冲击.但需附加紧固件,同心度和配合紧密性很好,不经常拆卸处采用压力机压入n6H7N7h6d Ga D ga ga3D3Ga3d3h7N8H8n7r6H7jc3D3D jfd jc 用于传递较小扭矩,传递较大扭矩时要分组选择.对于较大尺寸或薄壁零件用温差法压力机压入或温差法H7s6D jc h6R7S7h6H8s7u8H8U8n7d3jb3D3jb3jd D jd d h6U7H7u7ja4D4z7H8 用于传递巨大扭矩或受较大冲击负荷.配合处不用其他连接件或紧固件.零件材料强度要高.温差法旧国标新国标配合特性装配方法公差代号过盈连接的装配要点：1)装配前应检查包容件与被包容件配合公差、倒角和圆角半径、导向部位的锥度和长度。
2)压装配合表面粗糙度必须符合要求。
压装前必须涂以润滑油以免产生擦伤。
3)压装过程要保持连续，不宣太快，一般压入速度为2—4mm ／min 。
4)装配时要保持轴孔中心一致，不得倾斜。
薄壁或配合面较长的联接件，最好垂直装入。
5)热装零件加热要均匀。
加热温度一般不宜超过320℃，淬火件不超过250℃。
6)装配中不要遗漏预先放入的零件如：挡环、侧盖、密封圈等。
7)装配底被包密件内孔将有一定收缩。
对孔内尺寸有严格要求时，应预先留出收缩量或重新加工内孔。
一．常温下的压装配合采用压装配合，首先应计算压入力，其经验公式见表。
i---实测过盈量,mm D---包容件外径,mmL---包容件与被包容件的配合长度,mmd---被包容件外径,mmP---压入力,KN +6.35+0.3P=D d )(d D 42ixL[ixL]28-1Dd ()22)(dD P=当轴为钢,孔为铸铁时当轴与孔为钢时根据计算出的压力增大20—30％选用压力机。
一种维修现场的过盈配合装配工艺发布时间：2021-09-06T11:24:54.153Z 来源：《科学与技术》2021年4月11期作者：文道海[导读] 电铲是我矿的主要生产设备，该设备在维修过程中经常遇到孔、文道海龙煤鹤岗分公司新岭煤矿，黑龙江鹤岗 154106摘要：电铲是我矿的主要生产设备，该设备在维修过程中经常遇到孔、套类零件的过盈装配，由于维修现场没有现代化装配的设备，以往一直采用依靠人力进行冲击的压入装配方式，为了减轻维修工的作业强度，改进装配工艺，提高装配效率，设计制作了一种可以用于维修现场进行过盈装配的压力机。
关键词：压装压力机铜套维修引言wk-4型电铲是我矿露天剥岩使用的主要设备，采用履带式行走机构，该设备的行走运转机构多采用整体圆柱滑动轴承，材质主要为青铜。
在生产工作中铜套的摩损较快，每个检修期基本都需更换。
铜套与被包容件之间为过盈配合，过去装配铜套一直采用人工压装的方式，为了降低维修工的劳动强度，提高装配效率，缩短检修工期，通过仔细研究装配工艺，利用中空液压千斤顶设计制作了一台压力机，可用于现场检修的铜套装配系统。
1装配方法的选用（1）热装。
因为包容件多为设备大部件，如电铲履带架、底盘等，体积大、附带结构多，无法对其进行均匀加热，难以控制加热温度，部分机构也不能进行高温加热，所以不能采用加热装配法的装配方法。
（2）冷装。
冷装对于冷缩时间有着要求，且冷缩所需要的干冰或者液氮等介质，不易储存，被包容件冷缩时的尺寸也不易测量，装配过程要求较为严格，必须一次装配到位。
而检修现场的条件较为复杂，难以保证达到冷装的装配工艺要求，排除冷装方法。
（3）压装。
压装一般采用人工压装或压力机压装，即冲击压入和压力机压入人工压装即在铜套端面垫软金属垫，人力用手锤或者重物进行冲击装配，这种装配方法虽然简便，但导向性不易控制，易出现歪斜，且需要耗费大量人力，维修工的劳动强度大，效率低，铜套也可能因为冲击而发生变形，装配完成后还要进行处理。

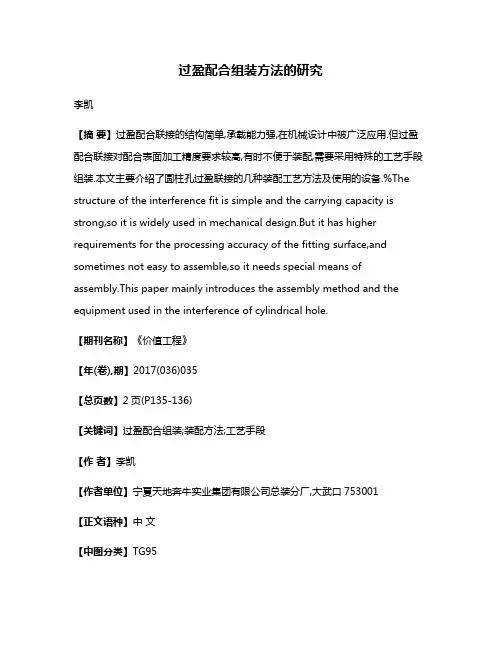

过盈配合组装方法的研究李凯【摘要】过盈配合联接的结构简单,承载能力强,在机械设计中被广泛应用.但过盈配合联接对配合表面加工精度要求较高,有时不便于装配,需要采用特殊的工艺手段组装.本文主要介绍了圆柱孔过盈联接的几种装配工艺方法及使用的设备.%The structure of the interference fit is simple and the carrying capacity is strong,so it is widely used in mechanical design.But it has higher requirements for the processing accuracy of the fitting surface,and sometimes not easy to assemble,so it needs special means of assembly.This paper mainly introduces the assembly method and the equipment used in the interference of cylindrical hole.【期刊名称】《价值工程》【年(卷),期】2017(036)035【总页数】2页(P135-136)【关键词】过盈配合组装;装配方法;工艺手段【作者】李凯【作者单位】宁夏天地奔牛实业集团有限公司总装分厂,大武口753001【正文语种】中文【中图分类】TG95过盈联接是依靠孔和轴配合后产生的过盈值而达到紧固连接的目的，过盈联接件在装配后，轴的直径被压缩，孔的直径被扩大，由于材料的弹性变形，在轴和孔的配合面之间产生压力，工作时，便靠此压力产生的磨擦力来传递扭矩、轴向力或复合载荷等。

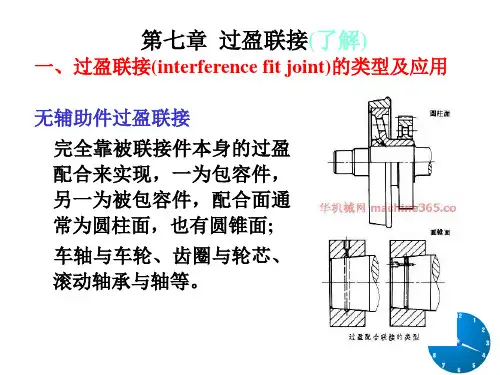

过盈联接的配合表面主要有圆柱和圆锥两种。
本文主要介绍圆柱面过盈配合的几种装配方法。
①合适的过盈量。
过盈量太小不能满足传递转矩的要求，过盈量太大则增加装配难度。
