桥梁板式橡胶支座的设计计算

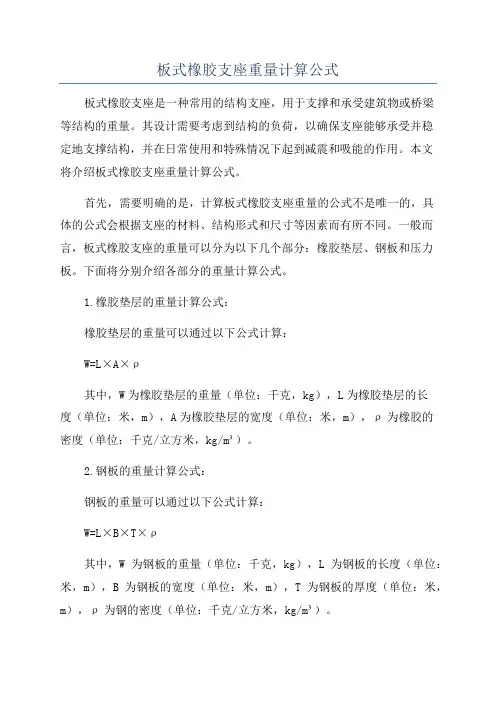

板式橡胶支座重量计算公式板式橡胶支座是一种常用的结构支座，用于支撑和承受建筑物或桥梁等结构的重量。

其设计需要考虑到结构的负荷，以确保支座能够承受并稳定地支撑结构，并在日常使用和特殊情况下起到减震和吸能的作用。

本文将介绍板式橡胶支座重量计算公式。

首先，需要明确的是，计算板式橡胶支座重量的公式不是唯一的，具体的公式会根据支座的材料、结构形式和尺寸等因素而有所不同。

一般而言，板式橡胶支座的重量可以分为以下几个部分：橡胶垫层、钢板和压力板。

下面将分别介绍各部分的重量计算公式。

1.橡胶垫层的重量计算公式：橡胶垫层的重量可以通过以下公式计算：W=L×A×ρ其中，W为橡胶垫层的重量（单位：千克，kg），L为橡胶垫层的长度（单位：米，m），A为橡胶垫层的宽度（单位：米，m），ρ为橡胶的密度（单位：千克/立方米，kg/m³）。

2.钢板的重量计算公式：钢板的重量可以通过以下公式计算：W=L×B×T×ρ其中，W为钢板的重量（单位：千克，kg），L为钢板的长度（单位：米，m），B为钢板的宽度（单位：米，m），T为钢板的厚度（单位：米，m），ρ为钢的密度（单位：千克/立方米，kg/m³）。

3.压力板的重量计算公式：压力板的重量可以通过以下公式计算：W=L×B×H×ρ其中，W为压力板的重量（单位：千克，kg），L为压力板的长度（单位：米，m），B为压力板的宽度（单位：米，m），H为压力板的高度（单位：米，m），ρ为钢的密度（单位：千克/立方米，kg/m³）。

需要注意的是，以上公式仅为基本计算公式，实际计算中还需要考虑一些其他因素，如边角修整、边角的弯曲等。

此外，对于特殊形状的支座，还需要进行相应的修正和调整。

在实际设计中，需要根据具体的工程要求和条件，选择合适的板式橡胶支座的材料、尺寸和结构类型等。

以上提供的重量计算公式可以作为参考，但具体的设计和计算还需要根据实际情况进行。

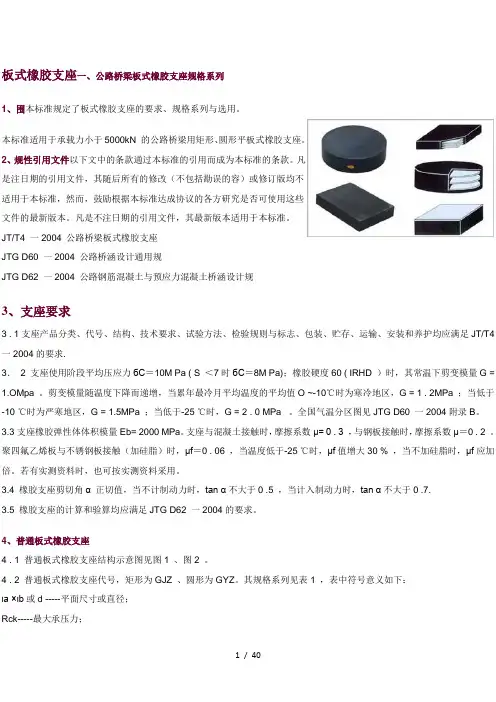

板式橡胶支座一、公路桥梁板式橡胶支座规格系列1、围本标准规定了板式橡胶支座的要求、规格系列与选用。

本标准适用于承载力小于5000kN 的公路桥梁用矩形、圆形平板式橡胶支座。

2、规性引用文件以下文中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

JT/T4 一2004 公路桥梁板式橡胶支座JTG D60 一2004 公路桥涵设计通用规JTG D62 一2004 公路钢筋混凝土与预应力混凝土桥涵设计规3、支座要求3 . 1支座产品分类、代号、结构、技术要求、试验方法、检验规则与标志、包装、贮存、运输、安装和养护均应满足JT/T4 一2004的要求.3．2 支座使用阶段平均压应力бC＝10M Pa ( S ＜7时бC＝8M Pa)；橡胶硬度60 ( IRHD ）时，其常温下剪变模量G = 1.OMpa 。

剪变模量随温度下降而递增，当累年最冷月平均温度的平均值O ~-10℃时为寒冷地区，G = 1 . 2MPa ；当低于-10 ℃时为严寒地区，G = 1.5MPa ；当低于-25 ℃时，G = 2 . 0 MPa 。

全国气温分区图见JTG D60 一2004附录B。

3.3支座橡胶弹性体体积模量Eb= 2000 MPa。

支座与混凝土接触时，摩擦系数μ= 0 . 3 ，与钢板接触时，摩擦系数μ＝0 . 2 。

聚四氟乙烯板与不锈钢板接触（加硅脂）时，μf＝0 . 06 ，当温度低于-25 ℃时，μf值增大30 % ，当不加硅脂时，μf应加倍。

若有实测资料时，也可按实测资料采用。

3.4 橡胶支座剪切角α 正切值，当不计制动力时，tan α不大于0 .5 ，当计入制动力时，tan α不大于0 .7.3.5 橡胶支座的计算和验算均应满足JTG D62 一2004的要求。

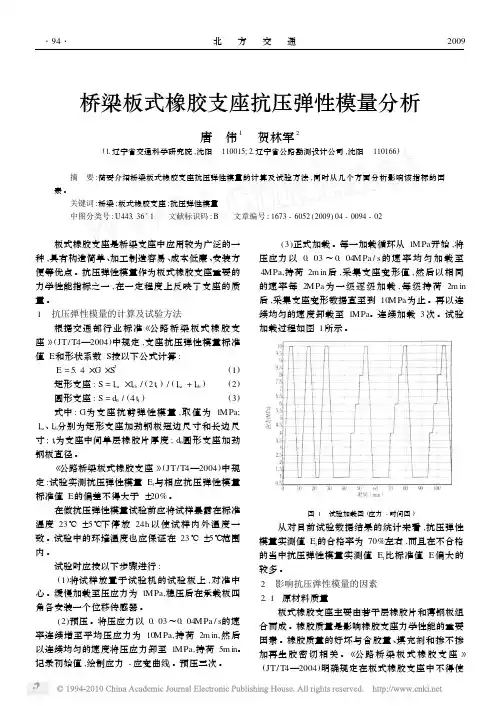

桥梁板式橡胶支座抗压弹性模量分析唐伟1贺林军2(1.辽宁省交通科学研究院,沈阳　110015;2.辽宁省公路勘测设计公司,沈阳　110166) 摘　要:简要介绍桥梁板式橡胶支座抗压弹性模量的计算及试验方法,同时从几个方面分析影响该指标的因素。

关键词:桥梁;板式橡胶支座;抗压弹性模量中图分类号:U443.36+1 文献标识码:B 文章编号:1673-6052(2009)04-0094-02 板式橡胶支座是桥梁支座中应用较为广泛的一种,具有构造简单、加工制造容易、成本低廉、安装方便等优点。

抗压弹性模量作为板式橡胶支座重要的力学性能指标之一,在一定程度上反映了支座的质量。

1抗压弹性模量的计算及试验方法根据交通部行业标准《公路桥梁板式橡胶支座》(JT/T4—2004)中规定,支座抗压弹性模量标准值E 和形状系数S 按以下公式计算:E =5.4×G ×S2(1)矩形支座:S =l oa ×l ob /(2t 1)/(l oa +l ob )(2)圆形支座:S =d 0/(4t 1)(3)式中:G 为支座抗剪弹性模量,取值为1MPa;l oa 、l ob 分别为矩形支座加劲钢板短边尺寸和长边尺寸;t 1为支座中间单层橡胶片厚度;d 0圆形支座加劲钢板直径。

《公路桥梁板式橡胶支座》(JT/T4—2004)中规定:试验实测抗压弹性模量E 1与相应抗压弹性模量标准值E 的偏差不得大于±20%。

在做抗压弹性模量试验前应将试样暴露在标准温度23℃±5℃下停放24h 以使试样内外温度一致。

试验中的环境温度也应保证在23℃±5℃范围内。

试验时应按以下步骤进行:(1)将试样放置于试验机的试验板上,对准中心。

缓慢加载至压应力为1MPa,稳压后在承载板四角各安装一个位移传感器。

(2)预压。

将压应力以0.03～0.04MPa /s 的速率连续增至平均压应力为10MPa,持荷2m in,然后以连续均匀的速度将压应力卸至1MPa,持荷5m in 。

7.3 板式橡胶支座的设计计算板式橡胶支座的设计计算包括确定支座尺寸，验算支座受压偏转角情况及验算支座的抗滑稳定性。

1．确定支座的平面尺寸桥梁支座设计过程实际上是一个成品支座选配的过程，一般可根据主梁的实际情况，先假设板式橡胶支座的平面尺寸或直径d ，然后根据板式橡胶支座的构造规定（加劲板与支座边缘的最小距离不应小于5mm ）确定加劲钢板尺寸b a l l ×b a l l 00×或直径，从而计算出加劲钢板的面积0d b a e l l A 00×=或。

然后根据橡胶支座的压应力不超过它们相应的压应力限值的要求来验算假设的平面尺寸是否满足设计要求。

橡胶支座压应力按式（7.1）计算：4/20d A e π= c eckA R σσ≤=（7.1） 式中：——支座有效承压面积（承压加劲钢板面积）；e A ck R ——支座使用阶段的压力标准值，车道荷载应计入冲击系数；c σ2．确定支座的厚度现（见图7.8），因此要确定支座的厚度h 生的支座剪切变形值。

显然，水平位移之间应满足下列关系：l ∆l ∆][ααtg t tg el ≤∆=式中，[]αtg 为橡胶片的容许剪切角正切值，对于硬度为55°～60°的氯丁橡胶，规范规定，当不计汽车制动力作用时采用0.5，计及汽车制动力时可采用0.7。

因此上式可写成:不计制动力时 t l e ∆≥2 (7.2)计入制动力时 l e t ∆≥43.1 (7.3) 式中：t e ——支座橡胶层总厚度，u es es l es e t t n t t ,,)1(+−+=；u es t ,、、——分别为支座上、下层和中间层橡胶层厚度；l es t ,es t n ——加劲钢板层数；l ∆——g l ∆=∆(不计制动力时)或bk F g l ∆+∆=∆(计入制动力时)；g ∆——上部结构由温度、混凝土收缩和徐变等作用标准值引起的支座的水平位移； Fbk ∆——由车道荷载制动力引起的一个支座上的水平位移。

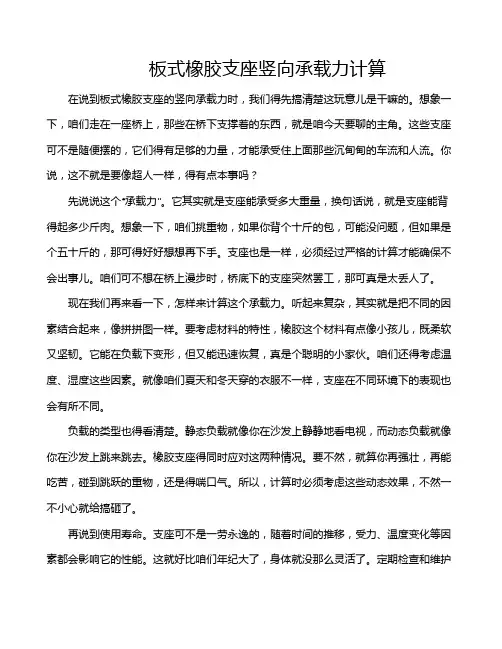

板式橡胶支座竖向承载力计算在说到板式橡胶支座的竖向承载力时，我们得先搞清楚这玩意儿是干嘛的。

想象一下，咱们走在一座桥上，那些在桥下支撑着的东西，就是咱今天要聊的主角。

这些支座可不是随便摆的，它们得有足够的力量，才能承受住上面那些沉甸甸的车流和人流。

你说，这不就是要像超人一样，得有点本事吗？先说说这个“承载力”。

它其实就是支座能承受多大重量，换句话说，就是支座能背得起多少斤肉。

想象一下，咱们挑重物，如果你背个十斤的包，可能没问题，但如果是个五十斤的，那可得好好想想再下手。

支座也是一样，必须经过严格的计算才能确保不会出事儿。

咱们可不想在桥上漫步时，桥底下的支座突然罢工，那可真是太丢人了。

现在我们再来看一下，怎样来计算这个承载力。

听起来复杂，其实就是把不同的因素结合起来，像拼拼图一样。

要考虑材料的特性，橡胶这个材料有点像小孩儿，既柔软又坚韧。

它能在负载下变形，但又能迅速恢复，真是个聪明的小家伙。

咱们还得考虑温度、湿度这些因素。

就像咱们夏天和冬天穿的衣服不一样，支座在不同环境下的表现也会有所不同。

负载的类型也得看清楚。

静态负载就像你在沙发上静静地看电视，而动态负载就像你在沙发上跳来跳去。

橡胶支座得同时应对这两种情况。

要不然，就算你再强壮，再能吃苦，碰到跳跃的重物，还是得喘口气。

所以，计算时必须考虑这些动态效果，不然一不小心就给搞砸了。

再说到使用寿命。

支座可不是一劳永逸的，随着时间的推移，受力、温度变化等因素都会影响它的性能。

这就好比咱们年纪大了，身体就没那么灵活了。

定期检查和维护就显得尤为重要，不能让支座像个“老人”一样被忽视，结果大事儿发生时才想起来找医生。

安装也是个学问。

就像盖房子，如果基础不牢，怎么能指望上面的结构稳固？支座的安装需要精确到位，每个角度都得对，才能确保它们能好好“发力”。

就像做菜，要先把食材切好、调料放对，才能做出美味的佳肴。

现代科技的发展也为支座的设计带来了不少好处。

借助计算机模拟，可以更准确地预测支座在各种情况下的表现。

板式橡胶支座重量计算公式(一)
板式橡胶支座重量计算公式
1. 橡胶支座重量的概述
在建筑和桥梁工程中，橡胶支座广泛应用于减震和隔振的工作。

为了正确设计和安装橡胶支座，我们需要计算其重量。

本文将介绍板
式橡胶支座重量的计算公式，并通过具体的例子进行解释。

2. 板式橡胶支座重量的计算公式
板式橡胶支座的重量可以通过以下公式计算：
重量 = 密度× 基座面积× 厚度
其中，密度是指橡胶的密度，基座面积是指橡胶支座底部的面积，厚度是指橡胶支座的厚度。

3. 实例解释
假设我们有一个板式橡胶支座，橡胶密度为g/cm³，基座面积为100 cm²，厚度为5 cm。

我们可以通过上述公式计算出它的重量。

重量= g/cm³ × 100 cm² × 5 cm = 750 g
因此，该板式橡胶支座的重量为750克。

结论
通过以上实例，我们对板式橡胶支座重量的计算公式有了更深入
的了解。

在实际工程中，通过准确计算橡胶支座的重量，我们可以更
好地设计和安装结构，提高整体工程的可靠性和稳定性。

对于不同类型的橡胶支座，其重量计算公式可能会有所差异。

因此，在具体应用中，我们需要结合实际情况选择合适的计算公式。

希望本文对您理解和应用板式橡胶支座重量的计算公式有所帮助。

如果您有任何疑问或需要进一步了解，请随时与我们联系。

jtt4-2019 公路桥梁板式橡胶支座标准在文章中，我将从浅入深地探讨jtt4-2019 公路桥梁板式橡胶支座标准，帮助您更深入地了解这一主题。

1. jtt4-2019 公路桥梁板式橡胶支座标准的基本概念让我们来了解一下jtt4-2019 公路桥梁板式橡胶支座标准的基本概念。

jtt4-2019 是我国公路桥梁行业颁布的一项标准，涉及到桥梁支座的设计、选材、安装和维护等方面。

其中，板式橡胶支座是桥梁结构中的重要组成部分，它承担着传递荷载、减震减振、保护桥梁结构等重要功能。

2. jtt4-2019 公路桥梁板式橡胶支座标准的内容和要求接下来，我们将深入了解jtt4-2019 公路桥梁板式橡胶支座标准的具体内容和要求。

该标准对板式橡胶支座的材料、结构、性能、验收标准等方面进行了详细的规定。

标准还对支座的设计、安装和维护提出了一系列要求，旨在确保支座在使用过程中的安全可靠性和持久性。

3. jtt4-2019 公路桥梁板式橡胶支座标准的应用与意义随后，我们将探讨jtt4-2019 公路桥梁板式橡胶支座标准在实际工程中的应用与意义。

遵循该标准进行支座的设计、选材和施工，不仅可以保障桥梁结构的安全可靠，还能延长桥梁的使用寿命，降低维护成本，提高桥梁的整体性能和可持续发展能力。

4. 个人观点与结论我将共享一些关于jtt4-2019 公路桥梁板式橡胶支座标准的个人观点与结论。

在我看来，这项标准的颁布对于规范公路桥梁建设和维护具有重要意义，它为工程技术人员提供了指导和依据，有利于推动行业技术水平的提升和发展。

通过本文的阐述，相信您对jtt4-2019 公路桥梁板式橡胶支座标准有了更深入的了解，也希望这对您在相关领域的工作和研究有所帮助。

jtt4-2019 公路桥梁板式橡胶支座标准的基本概念在jtt4-2019 公路桥梁板式橡胶支座标准中，板式橡胶支座被定义为一种用于支撑和传递桥面荷载的装置。

它由上下两层钢板以及中间的橡胶层组成，能够承受来自桥梁构件的垂直荷载和水平力，同时能够提供一定的位移和变形。

板式橡胶支座一、公路桥梁板式橡胶支座规格系列1、范围本标准规定了板式橡胶支座的要求、规格系列及选用。

本标准适用于承载力小于5000kN 的公路桥梁用矩形、圆形平板式橡胶支座。

2、规范性引用文件下列文中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

JT/T4 一2004 公路桥梁板式橡胶支座JTG D60 一2004 公路桥涵设计通用规范JTG D62 一2004 公路钢筋混凝土及预应力混凝土桥涵设计规范3、支座要求3 . 1支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4 一2004的要求.3． 2 支座使用阶段平均压应力бC＝10M Pa ( S ＜7时бC＝8M Pa)；橡胶硬度60 ( IRHD ）时，其常温下剪变模量G = 1.OMpa 。

剪变模量随温度下降而递增，当累年最冷月平均温度的平均值O ~-10℃时为寒冷地区，G = 1 . 2MPa ；当低于-10 ℃时为严寒地区，G = 1.5MPa ；当低于-25 ℃时，G = 2 . 0 MPa 。

全国气温分区图见JTG D60 一2004附录B。

3.3支座橡胶弹性体体积模量Eb= 2000 MPa。

支座与混凝土接触时，摩擦系数μ= 0 . 3 ，与钢板接触时，摩擦系数μ＝0 .2 。

聚四氟乙烯板与不锈钢板接触（加硅脂）时，μf＝0 . 06 ，当温度低于-25 ℃时，μf值增大30 % ，当不加硅脂时，μf应加倍。

若有实测资料时，也可按实测资料采用。

3.4 橡胶支座剪切角α 正切值，当不计制动力时，tan α不大于0 .5 ，当计入制动力时，tan α不大于0 .7.3.5 橡胶支座的计算和验算均应满足JTG D62 一2004的要求。

板式橡胶支座的单位一、引言板式橡胶支座是一种新型的桥梁支座，其具有良好的减震和隔振效果，被广泛应用于桥梁、隧道等工程中。

本文将从单位制、结构特点、材料选择、设计计算等方面进行详细介绍。

二、单位制板式橡胶支座的单位制主要包括长度单位、质量单位和力学单位。

在国际标准体系下，长度单位采用米（m），质量单位采用千克（kg），力学单位采用牛顿（N）。

三、结构特点板式橡胶支座由上下两个钢板和中间的橡胶垫组成。

钢板通常为Q235或Q345钢板，厚度在10mm至50mm之间。

橡胶垫通常为天然橡胶或合成橡胶，硬度在40-70之间。

其厚度根据设计要求而定。

四、材料选择4.1 钢板钢板是构成板式橡胶支座的主要材料之一。

通常采用普通碳素结构钢Q235或高强度低合金结构钢Q345作为材料。

其中Q235钢板具有良好的可焊性和塑性，适用于厚度较小的板式橡胶支座；Q345钢板具有较高的强度和韧性，适用于厚度较大的板式橡胶支座。

4.2 橡胶垫橡胶垫是板式橡胶支座的核心材料，其主要作用是减震和隔振。

常用的橡胶材料包括天然橡胶、丁腈橡胶、氯丁橡胶等。

其中天然橡胶具有良好的弹性和耐磨性，但价格较高；丁腈橡胶具有良好的耐油性和耐候性，适用于工业环境中使用；氯丁橡胶具有良好的耐水性和耐化学腐蚀性能。

五、设计计算5.1 承载力计算板式橡胶支座承载力主要由钢板和橡胶垫共同承担。

钢板承受垂直荷载时产生弹性变形，而橡胶垫则承受剪切变形。

根据杆件理论，板式橡胶支座的承载力可以通过以下公式计算：F = k * A * Δ其中，F为板式橡胶支座的承载力（N）；k为刚度系数（N/m）；A为钢板的面积（m²）；Δ为板式橡胶支座的弹性变形量（m）。

5.2 变形计算板式橡胶支座在受到荷载作用时会产生一定的变形。

根据杆件理论，板式橡胶支座的变形可以通过以下公式计算：δ = F * L / k其中，δ为板式橡胶支座的变形量（m）；F为荷载作用下的承载力（N）；L为钢板长度（m）；k为刚度系数（N/m）。

桥梁支座详解全攻略，图文+计算详解！桥梁支座设置于上部结构与墩台之间，主要作用就是将上部结构的各个荷载传递到墩台上，今天小编就和大家一起来学习学习桥梁支座都有什么类型，构造都是什么样子，在桥梁工程中又如何计算？第一节概述1. 支座的作用和要求位置：支座设置在桥梁的上部结构与墩台之间。

作用：把上部结构的各种荷载传递到墩台上，并能够适应活载、温度变化、混凝士收缩与徐变等因素所产生的变位（位移和转角），使上下部结构的实际受力情况符合设计的计算图式。

支座型式和规格的选用，要考虑的因素包括桥梁跨径、支点反力、对建筑高度的要求、适应单向和多向位移及其位移量的需要，以及防震、减震的需要。

2. 支座的布置桥梁支座的布置方式：主要根据桥梁的结构型式及桥梁的宽度确定。

简支梁桥一端设固定支座，另一端设活动支座。

铁路桥梁由于桥宽较小，支座横向变位很小，一般只需设置单向（纵向）活动支座。

公路梁桥由于桥面较宽，要考虑支座横桥向移动的可能性。

连续梁桥每联（由两伸缩缝之间的若干跨组成）只设一个固定支座。

为避免梁的活动端伸缩量过大，固定支座宜布置在每联长度的靠中间支点处。

但若该处墩身较高，则应考虑避开，或采取特殊措施，以避免该墩顶承受过大的水平力。

曲线连续梁桥的支座布置会直接影响到梁的内力分布，同时，支座的布置应使其能充分适应曲梁的纵、横向自由转动和移动的可能性。

曲线箱梁中间常设单支点支座，仅在一联范围内的梁的端部（或桥台上）设置双支座，以承受扭矩。

有意将曲梁支点向曲线外侧偏离，可调整曲梁的扭矩分布。

当桥梁位于坡道上时，固定支座应设在较低一端，以使梁体在竖向荷载沿坡道方向分力的作用下受压，以便能抵消一部分竖向荷载产生的梁下缘拉力；当桥梁位于平坡上时，固定支座宜设在主要行车方向的前端。

桥梁的使用效果，与支座能否准确地发挥其功能有着密切的关系，因此在安放支座时，应使成桥后的上部结构的支点位置与下部结构的支座中线对齐。

如果考虑到工后徐变，可能需要设置预偏量。

第47卷 第7期·6·作者简介：张红永（1986-），男，学士，助理工程师，主要从事橡胶支座研究工作。

收稿日期：2020-11-171　引言JT/T4—2019《公路桥梁板式橡胶支座》标准对支座抗压弹性模量标准值给出了E =5.4GS 2的计算公式［1］，并且允许实测值E 1在此标准值基础上有正负20%的偏差，公式中的G 是抗剪弹性模量标准值，标准规定取1 MPa ，S 为形状系数，标准中对矩形和圆形支座分别给出了计算公式。

在抗压弹性模量标准值这个公式中有一个计算系数：5.4，这是一个通过样本数据进行回归方程计算得到的数值，此文就是对它的取值进行验证和研讨。

1988年我国制定了《公路桥梁板式橡胶支座技术条件》（JT 3132.2-88）［2］, 这是我国关于此类产品的第一个标准，在此标准中抗压弹性模量标准值的计算公式为：E =53×S -41.8；于1993年9月1日实施的JT/T4-1993标准，规定抗压弹性模量标准值计算公式为E =66S -162；2004年至今采用的抗压弹性模量标准值计算公式一直为E =5.4G ×S 2。

由此可以看出，抗压弹性模量标准值的计算公式是不断变化的。

近年来，对于板式橡胶支座抗压弹性模量的控制有些不同的观点：在GB/T 20688.4-2007中规定实测抗压弹性模量允许偏差为±30%；在EN 1337-3:2005《结构支座-第三部分：橡胶支座》标准中要求［3］：应力应变曲线的斜率不应呈现出一个最大或者最小的高于最大设计荷载的值，不能出现开裂、错位或黏接关于JT/T4-2019《公路桥梁板式橡胶支座》标准中抗压弹性模量计算系数的探讨张红永，赵贵英，谷立宁，庞二红，常广忠(衡橡科技股份有限公司，河北 衡水 053000）摘要：通过对多组板式橡胶支座力学试验数据的分析，对JT/T4-2019标准中抗压弹性模量标准值计算公式中计算系数的取值进行了探讨，对影响板式橡胶支座力学性能合格率的因素进行了分析关键词：板式橡胶支座；抗压弹性模量；形状系数；抗压弹性模量计算系数中图分类号：TQ336.4文章编号：1009-797X(2021)07-0006-05文献标识码：B DOI:10.13520/ki.rpte.2021.07.002破坏；在A ASHTOM -2015-06(2011)美国标标准中对抗压弹性模量未作规定。

公路桥梁支座规范篇一：公路桥梁板式橡胶支座技术规范公路桥梁板式橡胶支座技术规范公路桥梁板式橡胶支座是由多层薄钢板与多层橡胶片硫化粘合而成一种普通橡胶支座产品,这种产品具有足够的竖向刚度,能够将支座上部构造的反力可靠的传递给墩台,支座具有良好的弹性,以应对桥梁的梁端的转动；又有较大的剪切变形能力，以满足上部构造的水平位移。

公路桥梁板式橡胶支座技术规范：JT/T4 一2004 公路桥梁板式橡胶支座JTG D60 一2004 公路桥涵设计通用规范JTG D62 一2004 公路钢筋混凝土及预应力混凝土桥涵设计规范支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4 一2004的要求。

支座使用规范：1.标志: 每块橡胶支座要留有永久性标志;2.包装: 支座应根据分类、规格分别包装。

包装应牢固可靠，包装外面应注明产品名称、规格、制造日期。

包装内应附有产品合格证。

3.按每批号常规检验项目三项：1、极限抗压强度2、抗压弹性模量3、抗剪弹性模量橡胶支座每批取样品六块，其中三块做破坏性试验，三块可退回，四氟板可免检抗剪弹性模量试验。

篇二：桥梁支座施工技术要求桥梁支座安装施工技术要求一、编制依据1.《郑州至民权高速公路开封至民权段两阶段施工图设计》；2.《公路工程质量检验评定标准》（JTG F80/1－2004）；3.《公路桥涵施工技术规范》（JTG/T F50-2011）；4.《公路桥梁板式橡胶支座》（JT/T4-2004）；5.《公路桥梁板式橡胶支座规格系列》（JT/T663-2006）；6.《公路桥梁盆式橡胶支座》（JT/T391-2009）；7.《河南省高速公路施工标准化技术指南》；二、支座垫石的施工技术要求1、支座垫石施工之前，应做好支座垫石位置处混凝土的凿毛工作。

2、按照施工图纸计算复核支座垫石的设计标高。

一片梁的各个支座的支承垫石顶面标高应处于同一平面内，避免发生支座偏压、初始剪切与不均匀受力现象。
