桥梁板式橡胶支座的结构及分类

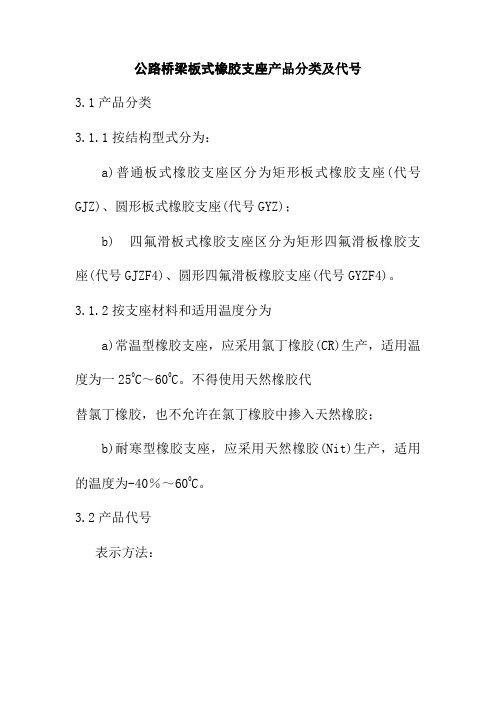

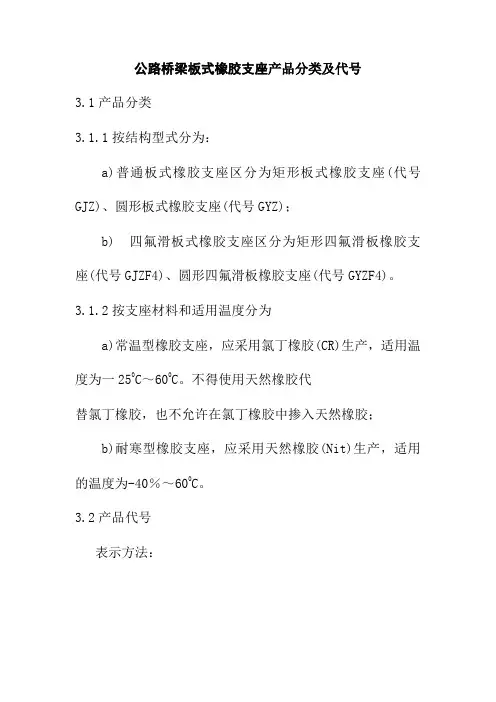

公路桥梁板式橡胶支座产品分类及代号
3.1产品分类
3.1.1按结构型式分为：
a)普通板式橡胶支座区分为矩形板式橡胶支座(代号GJZ)、圆形板式橡胶支座(代号GYZ)；
b) 四氟滑板式橡胶支座区分为矩形四氟滑板橡胶支座(代号GJZF4)、圆形四氟滑板橡胶支座(代号GYZF4)。

3.1.2按支座材料和适用温度分为
a)常温型橡胶支座，应采用氯丁橡胶(CR)生产，适用温度为一250C～600C。

不得使用天然橡胶代
替氯丁橡胶，也不允许在氯丁橡胶中掺入天然橡胶；
b)耐寒型橡胶支座，应采用天然橡胶(Nit)生产，适用的温度为-40％～600C。

3.2产品代号
表示方法：
示例1：公路桥梁矩形普通氯丁橡胶支座，短边尺寸为300mm，长边尺寸为400mm，厚度为47mm，表示为：GJZ300×400×47(CR)。

示例2：公路桥梁圆形四氟滑板天然橡胶支座，直径为300㎜，厚度为54㎜,表示为：GYZF4300×54(NR)。

3.3支座结构
3.3.1普通板式橡胶支座
普通板式橡胶支座应至少由两层以上加劲钢板，且钢板全部包在橡胶弹性材料内形成的支座，其结
构分别见图1和图2。

3.3.2 四氟滑板橡胶支座
四氟滑板橡胶支座是在普通板式橡胶支座顶面粘结一块一定厚度的聚四氟乙烯板材形成的支座分别见图3和图4。

板式橡胶支座产品手册
摘要：
一、产品概述
二、产品分类与性能
三、应用范围与场合
四、安装与使用注意事项
五、产品维护与保养
六、结论
正文：
板式橡胶支座是一种由多层天然橡胶与薄钢板镶嵌、粘合、硫化而成的桥梁支座产品。

它具有足够的竖向刚度，能承受垂直荷载，同时具有良好的弹性，以适应梁端的转动。

此外，它还具有较大的剪切变形能力，以满足上部构造的水平位移需求。

该产品在桥梁工程中应用广泛，主要用于公路桥梁、立交桥梁、曲线桥、斜交桥及圆柱墩桥等场合。

板式橡胶支座根据性能与结构可分为普通板式橡胶支座和四氟板式橡胶支座。

普通板式橡胶支座适用于跨度小于30m，位移量较小的桥梁。

四氟板式橡胶支座则具有更优异的耐寒性能和滑动性能，适用于更广泛的温度和跨度范围。

在安装和使用板式橡胶支座时，需要注意以下几点：
1.选择合适的支座类型，确保其性能符合工程需求；
2.安装时应保证支座的平整、干净，避免与酸、碱、油类物质接触；
3.支座使用过程中，应定期检查其性能是否正常，发现问题及时进行维修或更换；
4.支座在使用过程中，不得任意拆卸、改动，以免影响其正常使用性能。

板式橡胶支座在使用过程中，需要进行定期的维护与保养。

这包括：
1.定期检查支座的磨损、老化、裂纹等情况，发现问题及时处理；
2.定期涂抹润滑油，保持支座的滑动性能；
3.定期清洁支座，保持其表面的干净、整洁。

总之，板式橡胶支座作为一种桥梁工程中常用的支座产品，具有性能优越、安装简便、维护方便等特点。

√桥梁支座及其作用、特点、要求和分类在桥梁结构中，支座是桥梁上、下部结构的连接点，其作用是将上部结构的荷载顺适、安全地传递到桥墩台上去，同时保证上部结构在荷载、温度变化、混凝土收缩等因素作用下的自由变形，以便使结构的实际受力情况符合计算图式，并保护梁端、墩台帽不受损伤。

这就要求它具有足够的竖向刚度和弹性，能将桥梁上部结构的全部荷载可靠地传递到墩台上，并同时承受由荷载作用引起的桥跨结构端部的水平位移、转角和变形，减轻和缓解桥墩承受的震动，适应因温度、湿度变化引起的桥跨结构胀缩。

就支座的安装位置而言，虽然在使用中可以进行更换，但更换的成本费用、技术性以及困难性均很大，桥梁中大部分支座可谓是永久性的安装，支座寿命应该与桥梁的寿命相吻合，否则会对桥梁的使用造成不良的后果。

尽管在桥梁的成本造价中支座成本仅占很小的比例，但作用远远超过其成本，为此，支座就成为桥梁建设和使用的重要材料之一。

近年来在桥梁支座使用过程中，支座出现了各种各样的质量问题和质量隐患，究其原因可分为产品质量、施工质量和设计选型三方面。

板式橡胶支座的产品质量、施工质量和设计选型关系到橡胶支座的使用寿命，需要生产方、施工方和设计方的紧密配合，任何一方出现问题都将严重影响橡胶支座的使用寿命。

桥梁支座按照其结构可分为3大类：一是桥梁板式橡胶支座；二是盆式支座；三是球形支座。

此外，还可按其功能、用途、特性、发展阶段等等。

桥梁盆式橡胶支座的典型事故案例分析与防治周明华东南大学土木工程学院南京 210096摘要：盆式橡胶支座与板式橡胶支座相比，具有承载力大，橡胶层在钢盆内不易老化，使用寿命长等突出优点，而在大跨度公路和铁路桥梁以及市政桥梁中得以广泛应用。

但在实际桥梁中发现应用不当，也经常会出现病害和质量事故。

本文通过实际工程中的盆式支座病害和事故案例分析，提出了相应的防治措施。

关键词：盆式橡胶支座、支座安装连接板、支座布置、支座转角、钢盆开裂、梁体滑移、病害和事故案例、防治措施。

板式橡胶支座一、公路桥梁板式橡胶支座规格系列1、范围本标准规定了板式橡胶支座的要求、规格系列及选用。

本标准适用于承载力小于5000kN 的公路桥梁用矩形、圆形平板式橡胶支座。

2、规范性引用文件下列文中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

JT/T4 一2004 公路桥梁板式橡胶支座JTG D60 一2004 公路桥涵设计通用规范JTG D62 一2004 公路钢筋混凝土及预应力混凝土桥涵设计规范3、支座要求3 . 1支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4 一2004的要求.3． 2 支座使用阶段平均压应力бC＝10M Pa ( S ＜7时бC＝8M Pa)；橡胶硬度60 ( IRHD ）时，其常温下剪变模量G = 1.OMpa 。

剪变模量随温度下降而递增，当累年最冷月平均温度的平均值O ~-10℃时为寒冷地区，G = 1 . 2MPa ；当低于-10 ℃时为严寒地区，G = 1.5MPa ；当低于-25 ℃时，G = 2 . 0 MPa 。

全国气温分区图见JTG D60 一2004附录B。

3.3支座橡胶弹性体体积模量Eb= 2000 MPa。

支座与混凝土接触时，摩擦系数μ= 0 . 3 ，与钢板接触时，摩擦系数μ＝0 .2 。

聚四氟乙烯板与不锈钢板接触（加硅脂）时，μf＝0 . 06 ，当温度低于-25 ℃时，μf值增大30 % ，当不加硅脂时，μf应加倍。

若有实测资料时，也可按实测资料采用。

3.4 橡胶支座剪切角α 正切值，当不计制动力时，tan α不大于0 .5 ，当计入制动力时，tan α不大于0 .7.3.5 橡胶支座的计算和验算均应满足JTG D62 一2004的要求。

板式橡胶支座的安装与施工技术交底一、板式橡胶支座的结构型式板式橡胶支座从结构上分为普通板式橡胶支座和四氟板式橡胶支座。

板式橡胶支座从形状上分为矩形和圆形。

普通板式橡胶支座多适用于跨径小于30m、位移量较小的桥梁。

不同的平面形状适用于不同的桥梁结构:正交桥用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座;斜交桥亦可用斜角(平行四边形)支座(它的锐角与梁的斜交角相同),但这种支座正在被圆形支座所代替。

四氟板式橡胶支座多适用于大跨径、多跨连续、简支梁连续板等结构的大位移量的桥梁。

它还可用作连续梁顶推及T梁横移的滑块。

矩形、圆形四氟板式橡胶支座的应用分别与普通板式橡胶支座相同。

二、支承垫石的设置为了保证橡胶支座的施工质量,以及安装、调整、观察及更换支座的方便;不管是采用现浇梁还是预制梁法施工,不管是安装何种类型的板式橡胶支座,在墩台顶设置支承垫石都是必要的。

在施工支承垫石应注意几点事项:⑴、支承垫石的平面尺寸大小应能承受上部构造荷载为宜,一般长度与宽度应比橡胶支座大10cm左右。

垫石高度应大于10cm,以保证梁底到墩台顶面有足够的空间高度,用来安放千斤顶,供支座调换使用。

、支承垫石内应布设钢筋网片,竖向钢筋应与墩台内钢筋相连接。

浇注垫石的砼标号应不低于C30号或不低于设计标号,垫石砼顶1面应预先用水平尺校准,力求平整而不光滑。

支承垫石顶面标高力求准确一致。

尤其是一片梁的两个或四个支座的支承垫石顶面应处于同一平面内,以免发生偏压,初始剪切与不均匀受力现象。

三、普通板式橡胶支座的安装现浇梁安装橡胶支座较方便。

施工顺序如下:先将墩台垫石顶面去除浮沙,表面应清洁、平整无油污。

若墩台垫石的标高差距过大,可用水泥砂浆调整。

在支承垫石上按设计图标出支座位置中心线,同时在橡胶支座上也标上十字交叉中心线。

将橡胶支座安放在支座垫石上,使支座的中心线同墩台上设计位置中心相重合,支座就位准确。

同一片梁的两个或四个支座应处于同一平面上,为方便找平,可于浇注前在橡胶支座与垫石间铺涂一层环氧树脂水泥砂浆,让支座在重力下自动找平。

公路桥梁板式橡胶支座规格系列选用参数1、范围本标准规定了板式橡胶支座的要求、规格系列及选用。

本标准适用于承载力小于5000kN 的公路桥梁用矩形、圆形平板式橡胶支座。

2、规范性引用文件下列文中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

JT/T4 一2004 公路桥梁板式橡胶支座JTG D60 一2004 公路桥涵设计通用规范JTG D62 一2004 公路钢筋混凝土及预应力混凝土桥涵设计规范3、支座要求3 . 1支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4 一2004的要求.3．2 支座使用阶段平均压应力бC＝10M Pa ( S ＜7时бC＝8M Pa)；橡胶硬度60 ( IRHD ）时，其常温下剪变模量G = 1.OMpa 。

剪变模量随温度下降而递增，当累年最冷月平均温度的平均值O ~-10℃时为寒冷地区，G = 1 . 2MPa ；当低于-10 ℃时为严寒地区，G = 1.5MPa ；当低于-25 ℃时，G = 2 . 0 MPa 。

全国气温分区图见JTG D60 一2004附录B。

3.3支座橡胶弹性体体积模量Eb= 2000 MPa。

支座与混凝土接触时，摩擦系数μ= 0 . 3 ，与钢板接触时，摩擦系数μ＝0 . 2 。

聚四氟乙烯板与不锈钢板接触（加硅脂）时，μf＝0 . 06 ，当温度低于-25 ℃时，μf值增大30 % ，当不加硅脂时，μf应加倍。

若有实测资料时，也可按实测资料采用。

3.4 橡胶支座剪切角α 正切值，当不计制动力时，tan α不大于0 .5 ，当计入制动力时，tan α不大于0 .7.3.5 橡胶支座的计算和验算均应满足JTG D62 一2004的要求。

公路桥梁板式橡胶支座引言：公路桥梁作为城市和乡村道路之间的重要连接通道，其承载能力和安全性是至关重要的。

在桥梁结构中，支座是一项关键组成部分，用于支撑桥梁上的路面和承重部分。

而在众多支座类型中，板式橡胶支座凭借其优异的性能和可靠性成为公路桥梁设计中的首选。

本文将对公路桥梁板式橡胶支座进行详细介绍。

一、公路桥梁板式橡胶支座的概述公路桥梁板式橡胶支座是一种用于承载桥梁上的路面和承重部分的支撑材料。

它由两层钢板之间夹层的橡胶垫组成，橡胶垫在桥梁荷载作用下能够吸收震动和变形，并具备一定的回弹性。

板式橡胶支座通常由橡胶材料、钢板和其他附件组成，具备较强的耐久性和耐腐蚀性。

二、公路桥梁板式橡胶支座的特点1. 承载能力强：板式橡胶支座采用高强度橡胶材料和保护层结构，能够承载较大的荷载。

2. 高度可调性：板式橡胶支座可以根据实际需要进行高度调整，以适应不同桥梁的设计要求。

3. 防震性能好：板式橡胶支座具备良好的弹性和减震性能，可以有效吸收桥梁上的震动和振动。

4. 耐久性好：板式橡胶支座采用耐磨橡胶材料和锈蚀防护层，能够经受长期使用和恶劣环境的考验。

5. 维护简便：板式橡胶支座无需常规维护，只需定期检查和清洁即可。

三、公路桥梁板式橡胶支座的应用公路桥梁板式橡胶支座广泛应用于不同类型的桥梁工程中，包括城市高架桥、公路桥梁、铁路桥梁等。

它在桥梁结构中的主要作用是承载荷载并传递荷载至桥墩或桥面梁上，同时具备减震和隔音的功能。

板式橡胶支座的应用可以带来以下好处：1. 提升桥梁的承载能力：板式橡胶支座能够有效分散桥梁上的荷载，并将其传递到桥墩或桥面梁上，提高了桥梁的承载能力。

2. 减小桥梁结构的应力集中现象：板式橡胶支座采用橡胶材料，能够吸收桥梁上的震动和变形，减小了应力集中的现象，保证了桥梁结构的安全性和稳定性。

3. 增强桥梁的耐久性：板式橡胶支座的耐久性好，能够经受长期使用和恶劣环境的考验，延长了桥梁的使用寿命。

4. 提高行车安全性：板式橡胶支座能够吸收桥梁上的震动和振动，减少了车辆行驶时的颠簸感，提高了行车安全性。

公路桥梁橡胶支座的作用桥梁支座的作用，一方面是将上部结构的作用力传递给桥墩；另一方面则应适应梁体因温度、混凝土的收缩徐变及荷载作用下而引起的水平位移和挠曲引起的梁体转动。

橡胶支座能很好的满足这方面的要求，因此得以普遍推广。

橡胶支座主要可以分为四种型式：板式橡胶支座、四氟橡胶滑板支座、盆式橡胶支座、球冠橡胶支座。

1、板式橡胶支座板式橡胶支座的工作原理是以橡胶的弹性压缩来实现梁的竖向转动，以橡胶块的剪切变形来保证梁的水平位移。

因而板式橡胶支座没有固定支座和活动支座之分。

由于其水平位移是靠橡胶的剪切变形来实现的，容许水平位移量较小，故适用于中小跨径的公路、城市桥梁和铁路桥梁。

标准跨径20m 以内的桥梁，一般可采用板式橡胶支座。

板式橡胶支座又可分为矩形和圆形两种，圆板式板式橡胶支座主要用于圆形桥墩的桥梁。

板式橡胶支座的型号、高度等应根据实际的位移量及支座反力大小来确定。

板式橡胶支座应尽量水平安装，当必需倾斜安装时，最大纵坡应≤2%。

2、四氟橡胶滑板支座四氟橡胶滑板支座是在板式橡胶支座的顶面粘贴一层平面尺寸与之相等的聚四氟乙烯板，在梁的底面设置一块不锈钢板与之做相对的滑移运动。

这是利用了聚四氟乙烯和不锈钢之间相对运动时摩擦系数很小的特点，使之成为活动支座。

它除了具有板式橡胶支座的优点外，还能满足水平位移量较大的要求。

因而适用于较大跨度的简支梁和连续梁及桥面连续的桥梁。

四氟橡胶滑板支座分为封闭型和简易型两种型式。

对于城市桥梁及受紫外线辐射、空气污染与粉尘严重的地区，应采用封闭型，其余均可采用简易型。

四氟橡胶滑板支座的型号、高度等应根据实际的位移及支座反力大小来确定。

四氟橡胶滑板支座应尽量水平安装，当必需倾斜安装时，最大纵坡应≤2%。

3、盆式橡胶支座盆式橡胶支座是在一盆形的底座内放置一橡胶块，利用橡胶在三相受力状态下具有流体的性质这一特点来实现大的转角，同时通过放置在中间支承钢板上的聚四氟乙烯板与不锈钢板之间相对运动时的低摩擦系数来实现梁的水平位移。

板式橡胶支座的单位一、引言板式橡胶支座是一种新型的桥梁支座，其具有良好的减震和隔振效果，被广泛应用于桥梁、隧道等工程中。

本文将从单位制、结构特点、材料选择、设计计算等方面进行详细介绍。

二、单位制板式橡胶支座的单位制主要包括长度单位、质量单位和力学单位。

在国际标准体系下，长度单位采用米（m），质量单位采用千克（kg），力学单位采用牛顿（N）。

三、结构特点板式橡胶支座由上下两个钢板和中间的橡胶垫组成。

钢板通常为Q235或Q345钢板，厚度在10mm至50mm之间。

橡胶垫通常为天然橡胶或合成橡胶，硬度在40-70之间。

其厚度根据设计要求而定。

四、材料选择4.1 钢板钢板是构成板式橡胶支座的主要材料之一。

通常采用普通碳素结构钢Q235或高强度低合金结构钢Q345作为材料。

其中Q235钢板具有良好的可焊性和塑性，适用于厚度较小的板式橡胶支座；Q345钢板具有较高的强度和韧性，适用于厚度较大的板式橡胶支座。

4.2 橡胶垫橡胶垫是板式橡胶支座的核心材料，其主要作用是减震和隔振。

常用的橡胶材料包括天然橡胶、丁腈橡胶、氯丁橡胶等。

其中天然橡胶具有良好的弹性和耐磨性，但价格较高；丁腈橡胶具有良好的耐油性和耐候性，适用于工业环境中使用；氯丁橡胶具有良好的耐水性和耐化学腐蚀性能。

五、设计计算5.1 承载力计算板式橡胶支座承载力主要由钢板和橡胶垫共同承担。

钢板承受垂直荷载时产生弹性变形，而橡胶垫则承受剪切变形。

根据杆件理论，板式橡胶支座的承载力可以通过以下公式计算：F = k * A * Δ其中，F为板式橡胶支座的承载力（N）；k为刚度系数（N/m）；A为钢板的面积（m²）；Δ为板式橡胶支座的弹性变形量（m）。

5.2 变形计算板式橡胶支座在受到荷载作用时会产生一定的变形。

根据杆件理论，板式橡胶支座的变形可以通过以下公式计算：δ = F * L / k其中，δ为板式橡胶支座的变形量（m）；F为荷载作用下的承载力（N）；L为钢板长度（m）；k为刚度系数（N/m）。
