多层框架结构课程设计指导书一、结构方案设计（一）、结构平面布置：结构设计者应根据建筑的使用和造型的要求，确定一个相对合理的结构布置方案。
结构布置基本原则为结构受力合理；传力体系简单明确。
结构平面布置内容包括框架梁、柱布置；非框架梁布置；楼、屋面板布置；以及其它构件布置。
框架的布置可根据具体情况选择采用（1）、横向承重体系——竖向荷载主要由横向框架梁承担，用纵向连系梁连接各榀横向框架。
（2）、纵向承重体系——竖向荷载主要由纵向框架梁承担，用横向连系梁连接各榀纵向框架。
（3）、双向承重体系——纵、横向框架梁均要承担楼板传来的竖向荷载，有抗震设防要求的房屋宜采用此方案。
非框架梁一般优先布置于墙下和较重设备下，然后再根据楼板的大小和框架承重体系布置。
（二）、构件的材料及施工方法：框架结构梁、板、柱混凝土等级不低于C20，目前框架梁、柱混凝土等级通常采用C30及以上。
多层框架结构梁、板、柱常采用相同的混凝土等级；高层框架结构梁、板、柱常采用不同的混凝土等级。
梁、柱主筋常采用热轧II级钢筋；箍筋常采用热轧I级钢筋；现浇板、楼梯构件及非主结构构件常采用热轧I级钢筋。
在抗震设防区，全现浇框架被广泛采用，也可采用现浇装配整体式框架。
（三）、构件截面估算：1、梁高h b：主、次梁交接时，主梁梁高一般比次梁梁高大50mm以上。
框架梁、非框架主梁h b=（1/8~1/12）l（l为梁的跨度）连系梁、次梁h b=（1/12~1/15）l（l为梁的跨度）2、梁宽b b：框架梁和主梁梁宽一般不小于250mm；次梁梁宽一般不小于200mm。
b b=（1/2~1/3）h b3、框架柱截面尺寸：框架柱截面尺寸一般按轴压比估算；但不小于400mmX400mm。
轴力N可按柱受荷面积以板面综合荷载12/M2~14/M2计算；柱面积A按下式算出后可适量放大1.1~1.2倍。
N/Af c≤0.9（三级框架）4、现浇板厚度：连续板h=（1/30~1/40）l0；悬臂板h=（1/10~1/12）l0；其中l0为板的跨度。
建筑工程技术专业毕业设计指导书多层框架结构设计夏健明广东水利电力职业技术学院土木工程系2015.101 结构布置的内容及结构布置图的要求1.1 结构设计阶段的主要内容：1、结构布置2、截面尺寸估算3、计算简图的确定4、荷载计算5、内力计算6、内力组合7、配筋计算及构造要求8、绘施工图2 结构设计的一般原则1、遵守设计程序.基本建设应先勘察后设计先设计后施工；结构设计应先初步设计，后施工图设计；先方案后计算，再绘施工图。
2、符合设计规范。
建筑结构荷载规范；混凝土结构设计规范；建筑地基基础设计规范；建筑结构制图标准；建筑抗震设计规范；高层建筑设计规范等。
3、选择合理的结构设计方案。
重视结构选型和结构布置；首先要满足建筑功能要求，同时考虑施工条件及经济要求；需多方案进行比较。
4、采用先进技术。

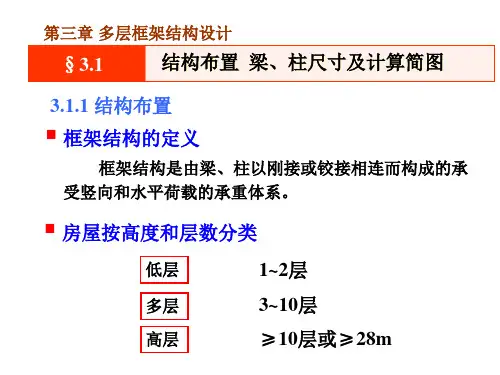

3 结构选型：1、结构体系的选择。
各种体系的优缺点及适用范围2、其他结构选择。
楼面、楼梯、过梁、基础等4 结构布置的内容4.1 结构布置的原则1、满足适用要求，尽可能与建筑的平、立、剖面划分相一致2、满足人防、消防要求，使水、暖、电各专业的布置有效进行3、结构上应力求简单、规则、均匀、对称，构件类型少4、妥善处理温度、地基不均匀沉降及地震等因素对建筑的影响5、施工简便6、经济合理4.2 结构布置的方法1、框架承重布置方案：横向承重布置；纵向承重布置；纵横向布置。
2、柱网与层高柱网：主梁一般为5～8m，次梁一般为4～7m。
柱网级差为300mm。
层高：一般由建筑功能要求决定，由净高+设备层高+构件截面高度（结构高度），级差300mm。
框架梁柱轴线宜重合在同一平面内。
当梁、柱轴线不能重合在同一平面内时，梁柱轴线间偏心矩不宜大于柱截面在该方向边长的1/4。
砌体填充墙宜与梁轴线位于同一平面内。
需考虑抗震设防时，填充墙与柱子应有可靠的拉结。
4.3 变形缝的设置变形缝是伸缩缝、沉降缝和防震缝的总称。
1、伸缩缝：为了防止温度和收缩应力造成结构构件无规则的开裂破坏，人为地在房屋中设置竖缝，将房屋的地上部分划分为若干个独立的结构单元。
